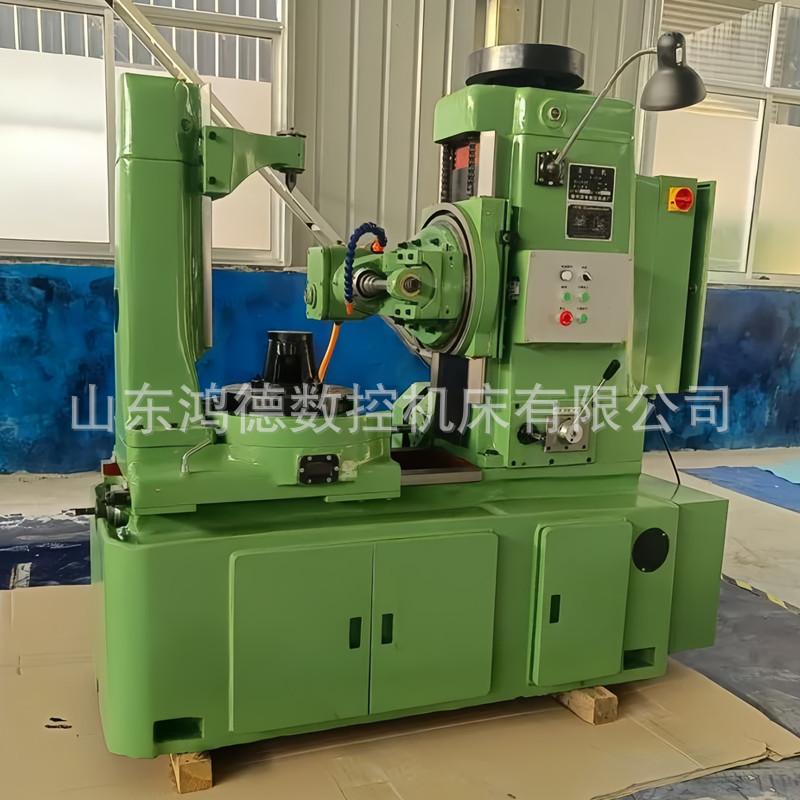

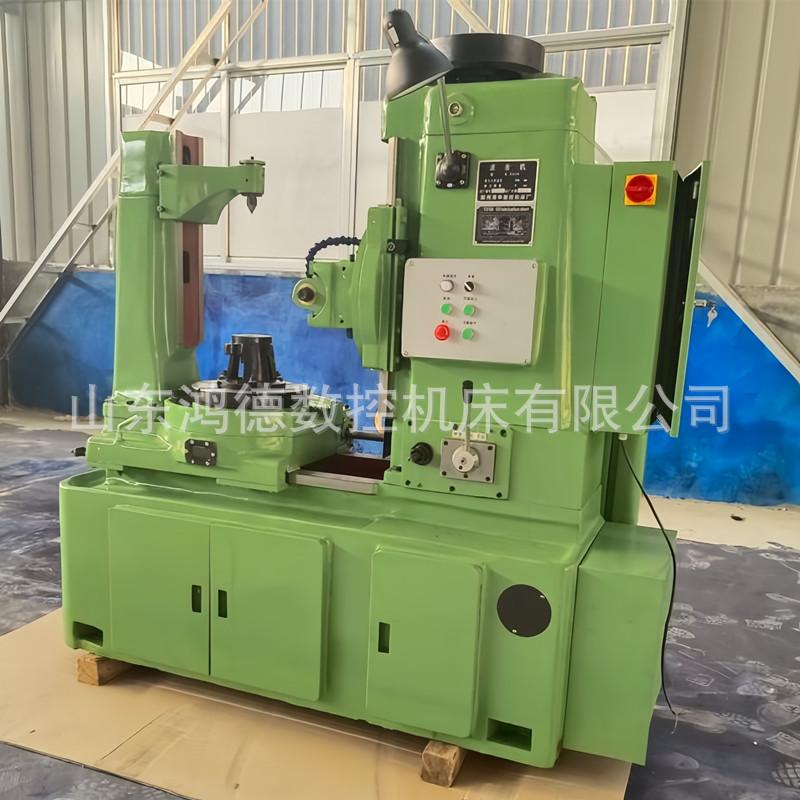

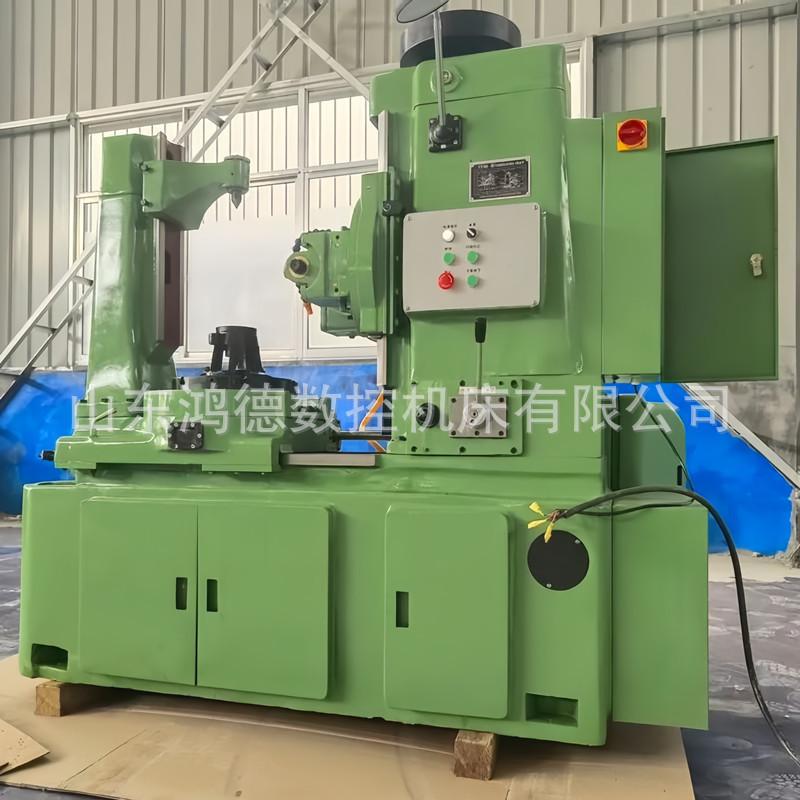

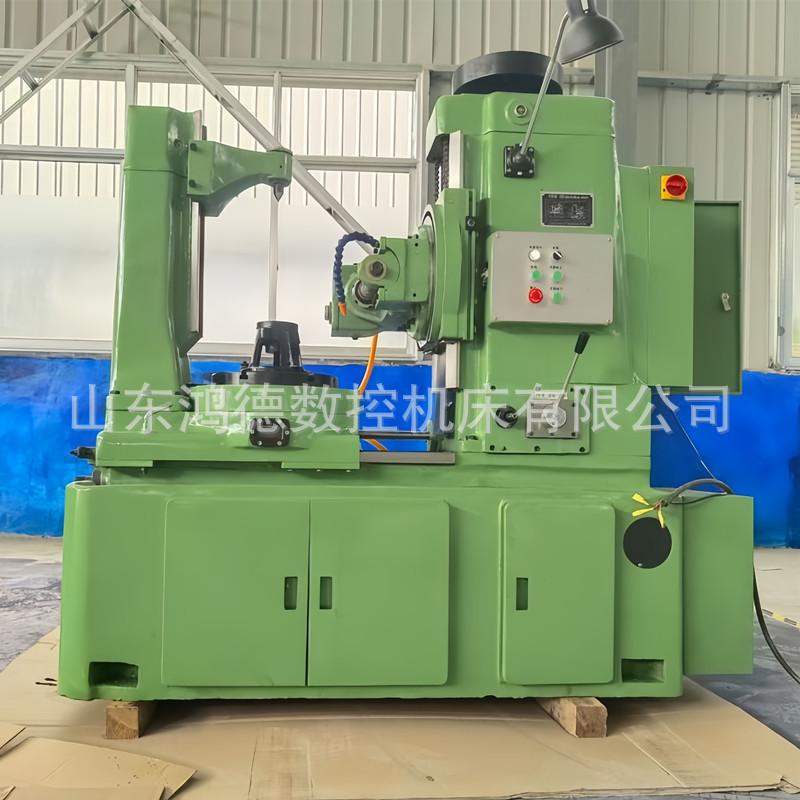

Breve introducción de la fresadora de engranajes:
La talladora de engranajes puede procesar engranajes rectos y helicoidales, turbinas, ruedas dentadas y ejes estriados cortos, y es adecuada para fábricas que producen engranajes en piezas individuales, lotes pequeños o lotes. Tiene un dispositivo de equilibrio hidráulico para equilibrar la resistencia al corte del portaherramientas, por lo que esta máquina puede utilizarse para fresado descendente para mejorar la eficiencia de producción de la máquina herramienta.
Características principales de la fresadora de engranajes:
1. Las fresadoras de engranajes son adecuadas para procesar diversos engranajes cilíndricos rectos, engranajes helicoidales y engranajes sinfín.
2. La máquina herramienta es fácil de ajustar y operar, y se puede utilizar para fresado en avance y en retroceso para mejorar la eficiencia de producción de la máquina herramienta.
3. La máquina herramienta también está equipada con 73 dispositivos de movimiento rápido y un mecanismo de parada automática cuando se completa el corte. Es fácil de operar y mantener.
4. Para que sea conveniente y eficiente para los usuarios procesar ruedas de polilla y engranajes de diámetro pequeño, se añade especialmente un sistema CNC de un solo eje. El sistema es fácil de programar y operar, estable y fiable.
| proyecto | Y3150 | |
| Módulo de corte máximo | Acero | 5 mm |
| hierro fundido | 6 mm | |
| Diámetro máximo de engranajes rectos | Con soporte externo | 350 mm |
| Sin soporte externo | 500 mm | |
| Diámetro máximo de engranajes helicoidales cilíndricos | Cuando el ángulo de rotación es de 30° | 370 mm |
| Cuando el ángulo de rotación es de 45° | 250 mm | |
| Longitud máxima de recorrido vertical de la placa de cocción | 260 mm | |
| Longitud máxima de rodadura | 240 mm | |
| Distancia desde el eje de la fresadora hasta la línea central de la mesa | máximo | 320 mm |
| Mínimo (30 mm cuando la distancia desde la superficie del banco de trabajo hasta el eje de la placa es inferior a 85 mm) | 2,5 mm | |
| Distancia mínima desde la superficie de trabajo hasta la línea central del eje de la fresadora | 170 mm | |
| Diámetro del eje renovable de la placa de cocción | 22 27 32 mm | |
| Diámetro máximo de la placa de cocción | 120 mm | |
| Diámetro del orificio del banco de trabajo | 60 mm | |
| Diámetro del husillo del banco de trabajo | 30 mm | |
| Velocidad del husillo de la fresadora | serie | Nivel 8 |
| alcance | 50~275 rpm | |
| Avance vertical de la fresa por cada rotación de la pieza | 0,24~4,25 mm/revolución | |
| potencia del motor principal | 3 kW | |
| Velocidad del motor principal | 1430 rpm | |
| Potencia del motor de la bomba | 0,125 kW | |
| Velocidad del motor de la bomba | 2790 rpm | |
| Peso de la máquina | 2400 kilos | |
| Dimensiones de la máquina herramienta (largo × ancho × alto) | 1825×935×1730 mm | |
