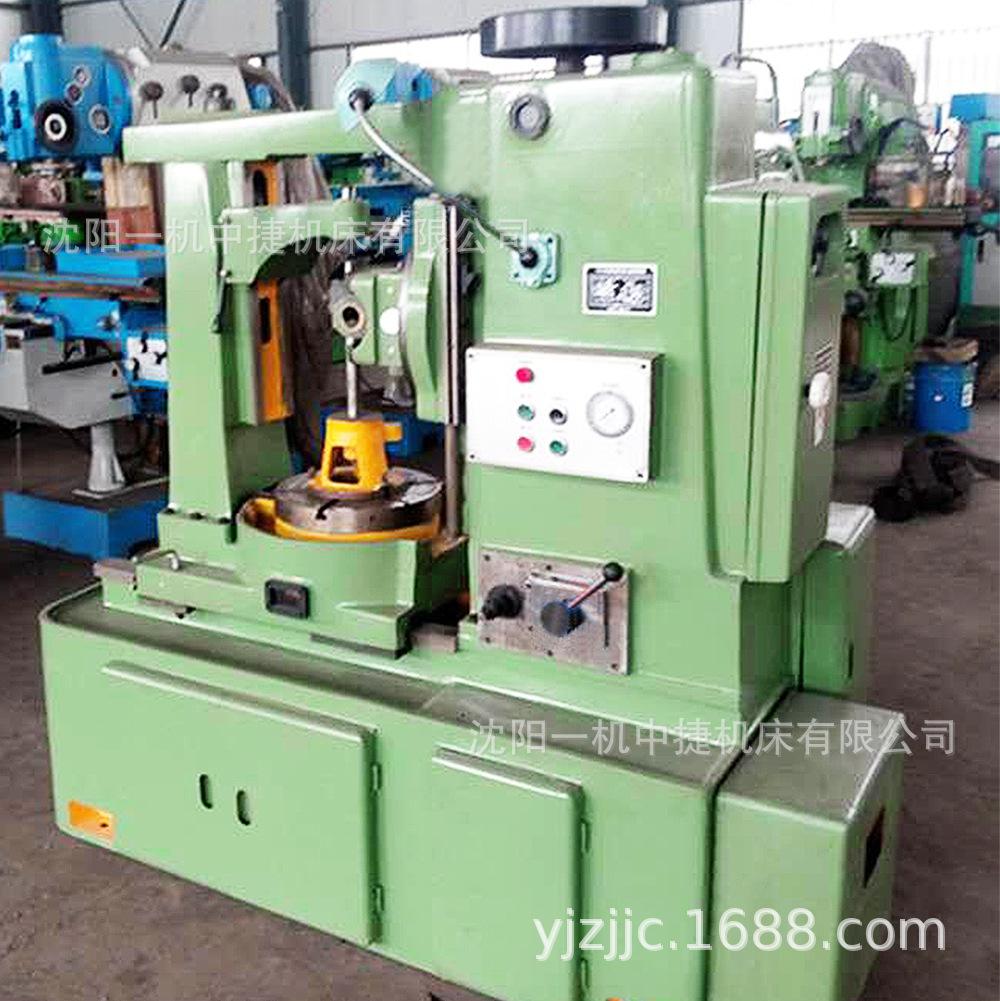

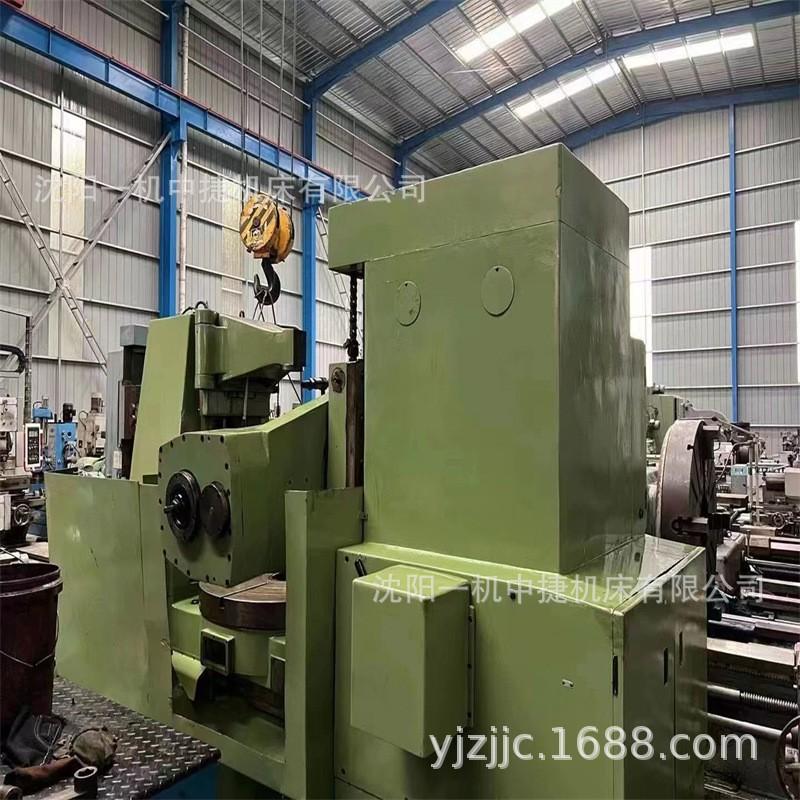

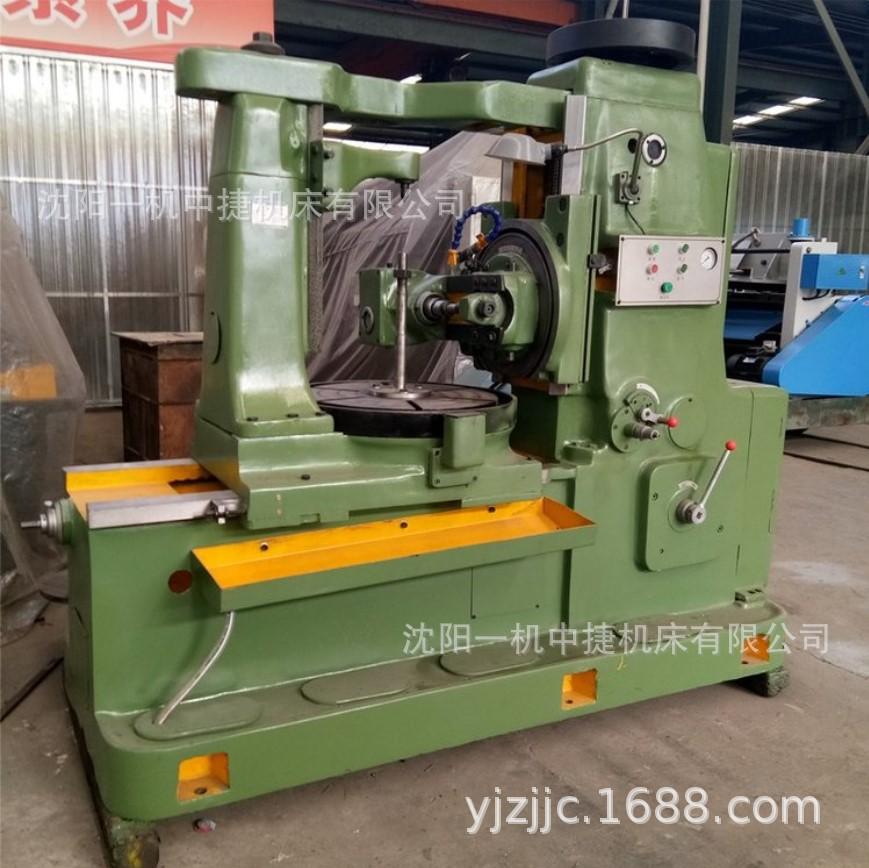

Características técnicas principales: Fresadora de engranajes ordinaria, capaz de procesar engranajes rectos y helicoidales, tornillos sin fin, ruedas dentadas y ejes estriados cortos, adecuada para fábricas que producen engranajes en piezas individuales, lotes pequeños o lotes. La máquina herramienta tiene excelente estructura, fuerte rigidez, buena precisión de trabajo, operación conveniente y ajuste simple. Al procesar engranajes, la máquina herramienta puede trabajar en modo de fresado ascendente o fresado descendente. La máquina herramienta está equipada con un mecanismo de parada automática, dispositivo de seguridad y sistema de lubricación automática.
|
Presupuesto |
Modelo |
unidad |
Y3180K |
|
Diámetro máximo de la pieza de trabajo |
Diámetro máximo de mecanizado |
mm |
Con columna trasera 550
|
|
mm |
Sin columna trasera 800 |
||
|
Pieza de trabajo máxima |
Módulo máximo |
|
M=10 |
|
Altura máxima de procesamiento de 800 mm |
Altura máxima de mecanizado |
mm |
320 |
|
Diámetro/longitud máximos de la herramienta |
Diámetro/longitud máxima de la herramienta |
mm |
180/180 |
|
Ángulo máximo de rotación de la herramienta |
Ángulo máximo de giro de la herramienta |
° |
±60 |
|
Portaherramientas de movimiento rápido vertical |
Velocidad de recuperación de la herramienta vertical |
mm/min |
529 |
|
Diámetro del banco de trabajo |
Diámetro de la mesa de trabajo |
mm |
650 |
|
Diámetro del orificio del banco de trabajo |
Diámetro del orificio de la mesa de trabajo |
mm |
80 |
|
Motor de mesa de alta velocidad de movimiento |
Mesa de trabajo de alta velocidad |
mm/min |
460 |
|
Velocidad de la cuchilla rodante principal |
velocidad/nivel de la placa principal |
r/min |
40-200 / 8 pasos |
|
El corazón de la pieza de trabajo se encuentra en el eje del bastidor de la herramienta, a la distancia de la mesa de trabajo. |
Distancia entre el centro de la pieza de trabajo y el centro del poste de herramientas |
mm |
50-550 |
|
Distancia efectiva de la mesa de trabajo al apoyo del cojinete de la columna |
Distancia desde la cara de la mesa de trabajo hasta la cara del cabezal del cojinete de soporte exterior |
mm |
400-600 |
|
Distancia de la mesa de trabajo al eje de la herramienta |
Distancia desde el centro de la placa hasta la cara de la mesa de trabajo |
mm |
235-585 |
|
Movimiento axial de la herramienta |
Recorrido axial máximo de la herramienta |
mm |
60 |
|
potencia del motor principal |
Motor principal |
kilovatio |
5.5 |
|
Cono del husillo |
Cono del husillo |
|
Morse 5 |
|
Dimensiones |
Tamaño de la máquina (largo × ancho × alto) |
mm |
2752×1490×1870 |
|
Peso de la máquina |
Peso |
kilogramo |
5500
|
