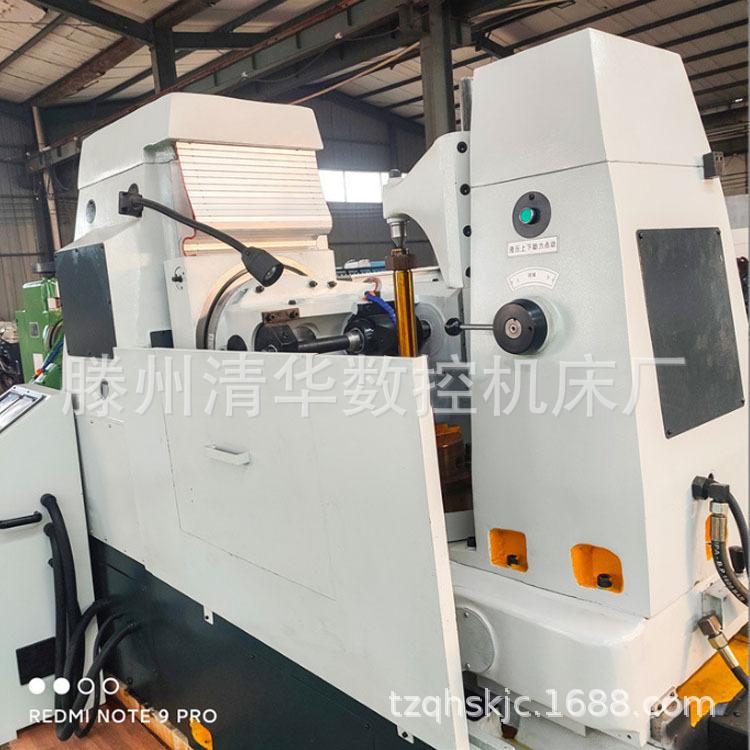

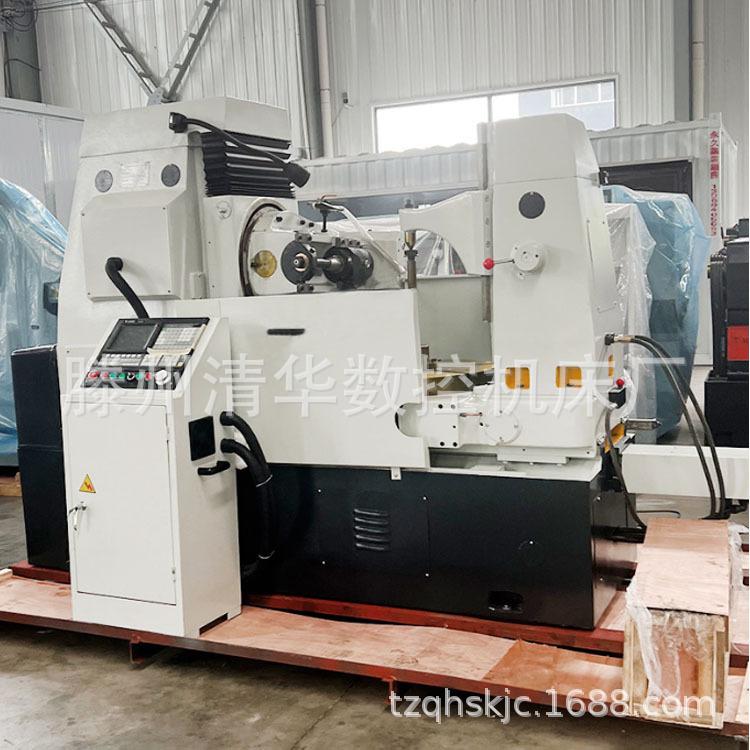

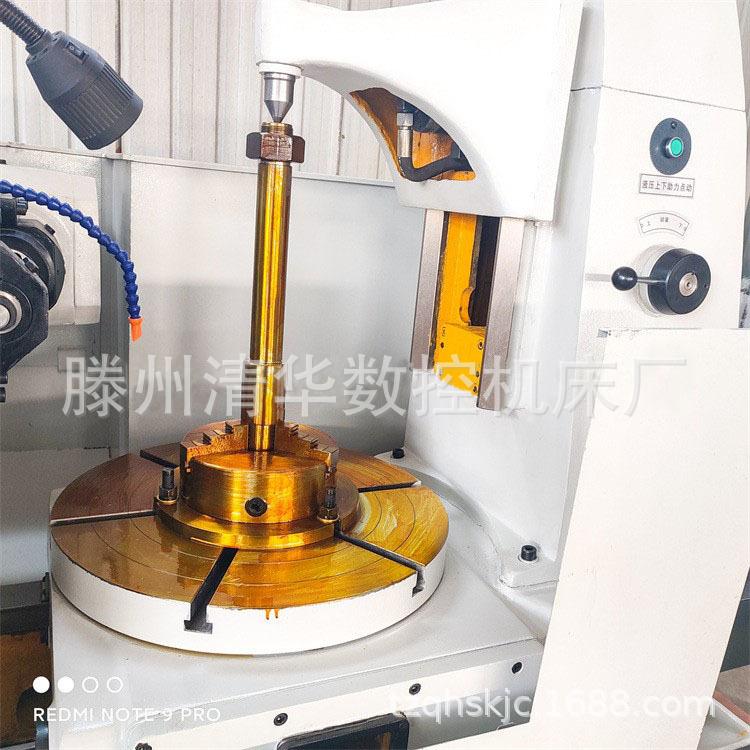

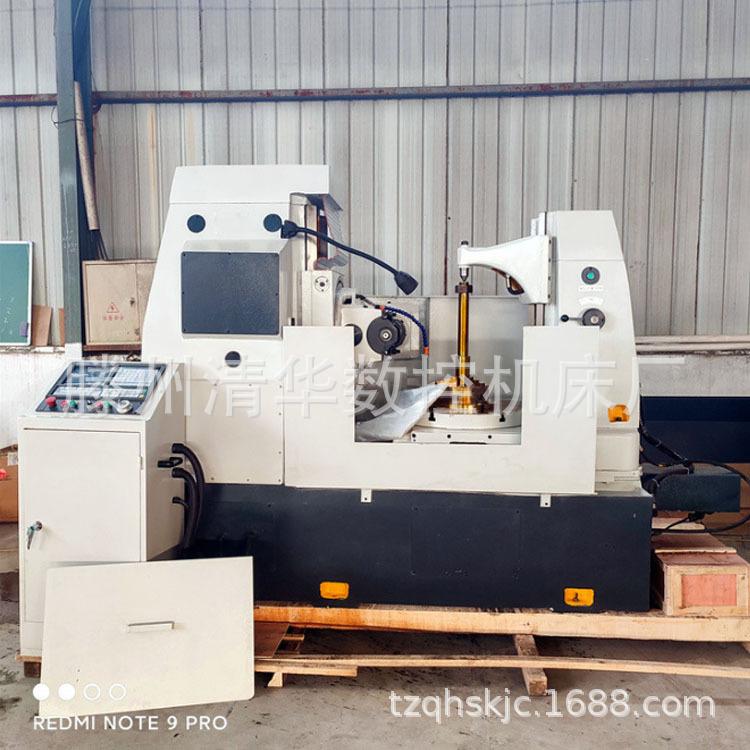

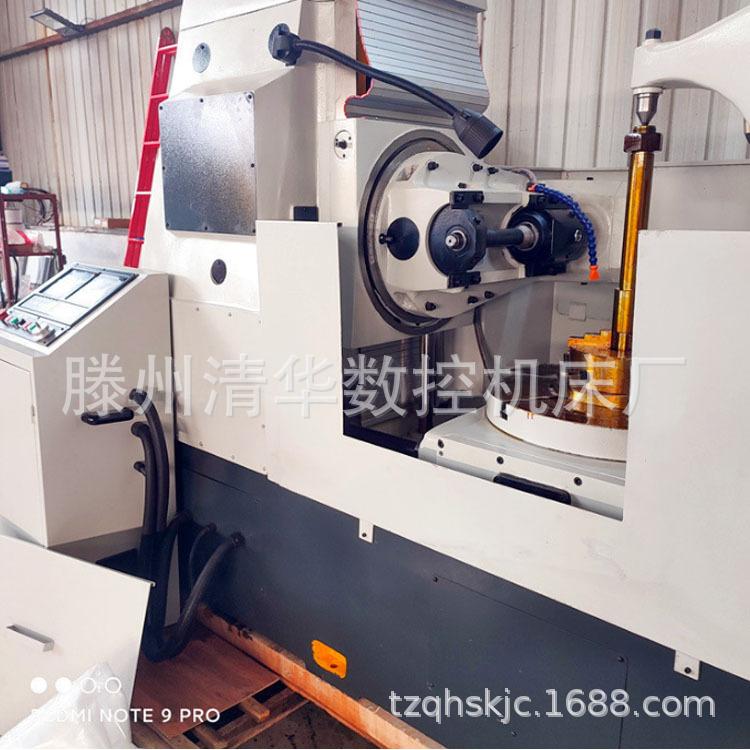

Tecnología principal: Fresadora de engranajes ordinaria, capaz de mecanizar engranajes rectos y helicoidales, tornillos sin fin, ruedas dentadas y ejes estriados cortos, adecuada para fábricas que producen engranajes en piezas individuales, lotes pequeños o lotes. Estructura de máquina herramienta, precisión de trabajo, operación conveniente y ajuste simple. Al mecanizar engranajes, la máquina herramienta puede trabajar en modo de fresado ascendente o fresado descendente. La máquina herramienta está equipada con un mecanismo de parada automática, dispositivo de seguridad y sistema de lubricación automática.
|
Parámetros técnicos |
|
Y3180 |
|
diámetro |
|
Hay un postpone columna 550 sin postplay 800 |
|
Módulo |
|
10 |
|
Ancho de procesamiento |
|
320 |
|
Número de piezas de trabajo |
|
Z mínimo\K número de cabezales de cocina = 7 |
|
Recorrido vertical del portaherramientas |
|
350 |
|
Ángulo de rotación del portaherramientas |
|
Más o menos 60 grados |
|
Distancia entre el centro del husillo del plato y la mesa de trabajo |
|
|
|
|
|
585 |
|
|
|
235 |
|
Conicidad del orificio del husillo |
|
Mohs n.° 5 |
|
Carrete máximo que se puede instalar |
|
|
|
diámetro |
|
180 |
|
longitud |
|
180 |
|
Distancia axial máxima de la placa |
|
60 |
|
Diámetro del husillo reemplazable de la fresa |
|
22 27 32 40 |
|
La distancia al centro entre el husillo de la cuchilla y la mesa de trabajo es relativamente grande |
|
|
|
|
|
550 |
|
|
|
50 |
|
Distancia de movimiento rápido hidráulico del banco de trabajo |
|
50 |
|
Diámetro del orificio del banco de trabajo |
|
80 |
|
Conicidad del asiento del husillo de trabajo |
|
Mohs n.° 5 |
|
Diámetro exterior del banco de trabajo |
|
650 |
|
Serie de velocidades del husillo |
|
Nivel 8 |
|
Rango de velocidad del husillo |
|
40-200 rpm |
|
Nivel de alimentación axial |
Nivel 12 |
|
|
Rango de avance axial |
|
|
|
Potencia del motor principal y velocidad nominal |
|
5.5 kilovatios 1440 rpm/centavos |
|
Potencia axial del motor rápido y velocidad personalizada |
1.1 kW 1410 rpm |
|
|
Potencia y velocidad nominal del motor rápido de banco de trabajo |
|
0.6 kW 1380 rpm |
|
Potencia del motor de la bomba hidráulica y velocidad nominal |
1.1 kW 935 rpm |
|
|
Peso neto de la máquina herramienta |
|
5500 kg |
|
El tamaño del contorno de la máquina herramienta (largo*ancho*alto) |
|
2765*1850 |
