Características

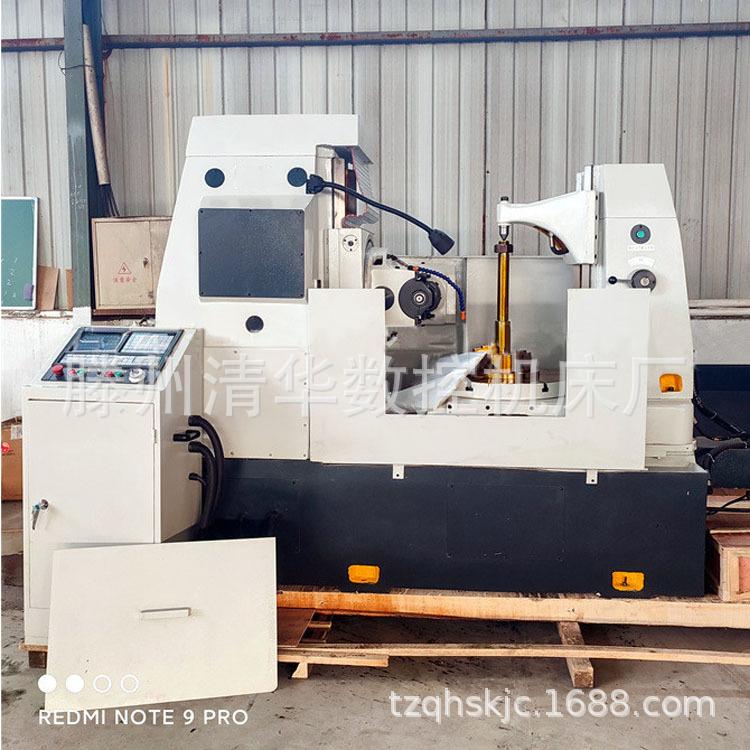

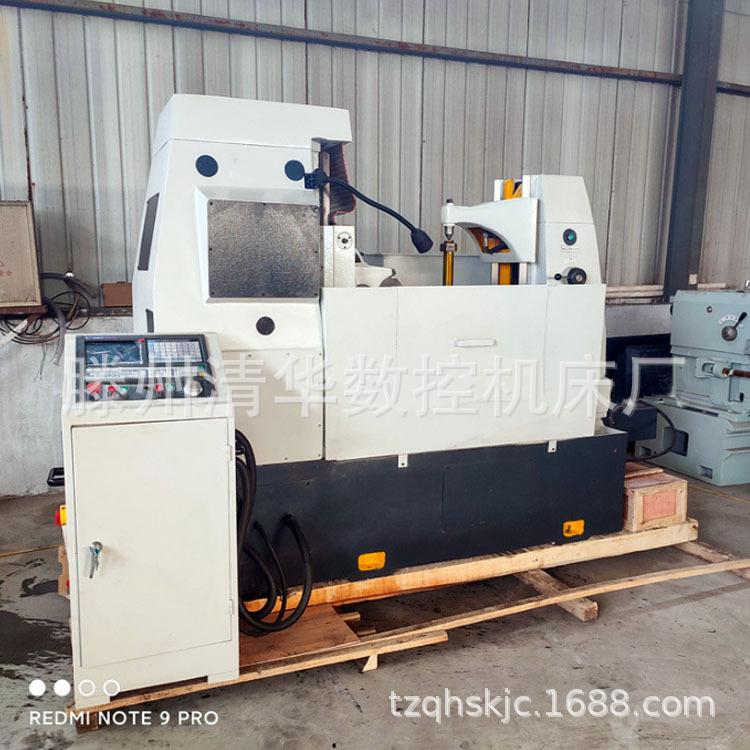

Esta máquina herramienta es adecuada para producción de piezas únicas y producción en lotes. Si hay más de una máquina herramienta del mismo tipo, la forma más razonable de usarla es asignar un cierto número de máquinas herramienta para corte fino para asegurar el procesamiento de las máquinas herramienta. Esta máquina herramienta tiene excelente rigidez. Al tallar engranajes, puede procesar hasta la profundidad de diente requerida en una sola pasada, o puede cortar en varias pasadas (corte por capas). Al cortar por capas, la cantidad de corte para cada pasada debe cambiarse según ciertas reglas, como seleccionar velocidad de corte, avance y profundidad de corte fino apropiados, e instalar la pieza de trabajo con precisión. Esta máquina herramienta puede cortar engranajes de precisión de nivel siete. Dado que esta máquina herramienta está equipada con un dispositivo de equilibrado hidráulico para equilibrar la resistencia al corte del portaherramientas, esta máquina herramienta se puede utilizar para fresado en concordancia para mejorar la eficiencia de producción de la máquina herramienta. La máquina herramienta está equipada con un dispositivo de movimiento rápido del portaherramientas y un mecanismo de parada automática cuando se completa el corte. Por lo tanto, esta máquina herramienta no solo es adecuada para el procesamiento de engranajes, sino también para la gestión de múltiples máquinas herramienta.
|
Módulo de corte |
Acero |
5 mm |
||
|
hierro fundido |
6 mm |
|||
|
Diámetro de engranaje recto mecanizado |
Con soporte externo |
350 mm |
||
|
Sin soporte externo |
500 mm |
|||
|
Mecanizado de diámetro de engranaje helicoidal cilíndrico |
Cuando el ángulo de rotación es de 30° |
370 mm |
||
|
Cuando el ángulo de rotación es de 45° |
250 mm |
|||
|
Longitud de carrera vertical de la placa de cocción |
260 mm |
|||
|
Longitud de rodadura |
240 mm |
|||
|
Distancia desde el eje de la fresadora hasta la línea central de la mesa |
|
320 mm |
||
|
(30 mm cuando la distancia desde la superficie del banco de trabajo al husillo de la fresadora es inferior a 85 mm) |
2,5 mm |
|||
|
Distancia desde la mesa de trabajo hasta la línea central del husillo de la fresa madre |
170 mm |
|||
|
Diámetro del eje renovable de la placa de cocción |
22 27 32mm |
|||
|
Diámetro del cuchillo |
120 mm |
|||
|
Diámetro del orificio del banco de trabajo |
60 mm |
|||
|
Diámetro del husillo del banco de trabajo |
30 mm |
|||
|
Velocidad del husillo de la fresadora |
serie |
Nivel 8 |
||
|
alcance |
50~275 rpm |
|||
|
Avance vertical de la fresa por cada rotación de la pieza |
0,24~4,25 mm/revolución |
|||
|
potencia del motor principal |
3 kW |
|||
|
Velocidad del motor principal |
1430 rpm |
|||
|
Potencia del motor de la bomba |
0,125 kW |
|||
|
Velocidad del motor de la bomba |
2790 rpm |
|||
|
Peso de la máquina |
2400 kilos |
|||
|
Dimensiones de la máquina herramienta (largo × ancho × alto) |
1825×935×1730m |
|||
