Descrição do produto
Espectrômetro de leitura direta de espectro total de mesa de alto desempenho e flexibilidade

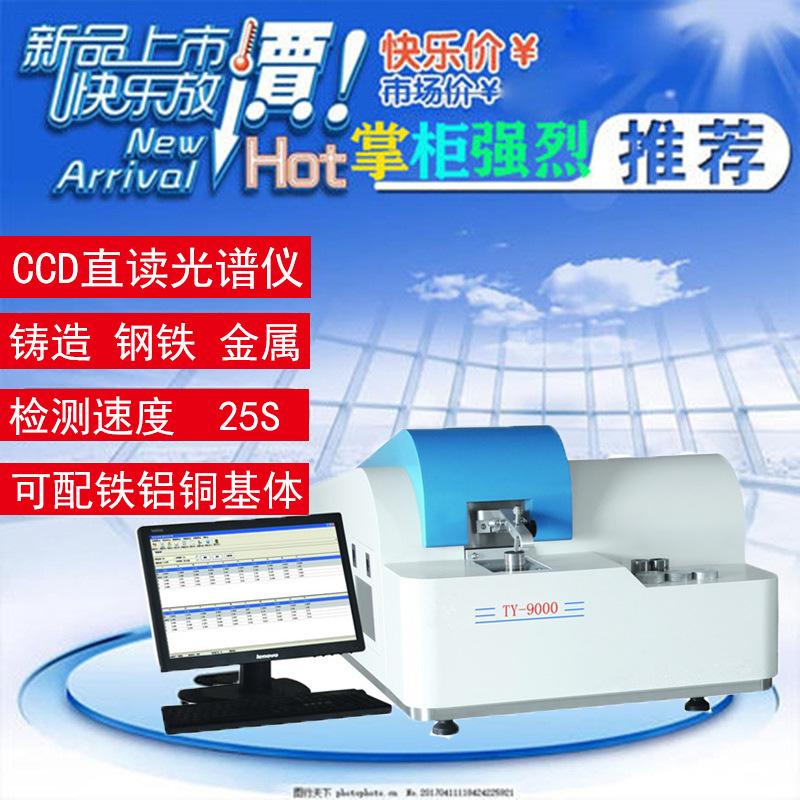

O espectrômetro de leitura direta de espectro total de mesa TY9000 é um espectrômetro de mesa simplificado e recém-projetado que atende aos requisitos dos usuários em fundição, fabricação de metais e processamento mecânico. Ele adota uma fonte de luz de faísca digital totalmente controlada por computador, tecnologia de detecção CCD e uma câmara de luz de vácuo exclusiva para medir com precisão o conteúdo de C, P, S e vários elementos de liga em elementos não metálicos e realizar análise de espectro total. Os resultados da medição são precisos e a reprodutibilidade e estabilidade a longo prazo são excelentes;

Configuração e recursos do produto

1. A câmara óptica de vácuo exclusivamente projetada pode determinar com precisão o conteúdo de C, P, S e vários elementos de liga em elementos não metálicos. Os resultados da medição são precisos, e a reprodutibilidade e a estabilidade de longo prazo são excelentes.

2. O design exclusivo da estrutura da câmara óptica de vácuo torna o volume da câmara de vácuo menor e a velocidade de bombeamento de vácuo é menor que a metade da dos espectrômetros comuns. A separação da janela incidente da câmara de vácuo torna a limpeza e manutenção diária da janela incidente conveniente e rápida.

3. O sistema óptico executa automaticamente a varredura da linha do espectro e a calibração automática do caminho óptico para garantir a exatidão da recepção da linha do espectro e eliminar o tedioso trabalho de varredura de pico.

4.A plataforma de excitação e o projeto do circuito de gás argônio reduzem muito o uso de gás argônio e também reduzem o uso de clientes. Design flexível do suporte de amostras para atender às necessidades de análise de amostras de vários formatos e tamanhos nos locais do cliente.

5. A análise multimatriz pode ser alcançada sem adicionar recursos de hardware. Comparado com espectrômetros de tubo fotomultiplicador, ele pode reduzir muito os custos de uso do cliente e o escopo de uso.

6.Usando tecnologia avançada de eletrodo de pulverizaçãoNo estado de excitação, um fluxo de jato de argônio será formado ao redor do eletrodo, de modo que a área ao redor do ponto de excitação não entre em contato com o ar externo durante o processo de excitação, melhorando assim a precisão da excitação;

7. O software de operação de espectro dedicado é totalmente compatível com o sistema Windows. Ao mesmo tempo, ele pode ser equipado com várias versões de idioma de acordo com as necessidades do cliente. O software é fácil de operar. Mesmo pessoal sem qualquer conhecimento de espectrômetros e experiência operacional pode usá-lo após um treinamento de conhecimento simples.

8. Ele adota processadores FPGA, DSP e ARM de alto desempenho, possui funções de aquisição e análise de dados de altíssima velocidade e pode monitorar e controlar automaticamente as condições operacionais dos módulos, como temperatura da câmara de luz, grau de vácuo, pressão de argônio e fonte de luz de excitação em tempo real.

9. Fonte de luz de excitação de plasma totalmente digital, liberação de energia estável para excitar amostras em ambiente de argônio. Pulsos de excitação totalmente digitais garantem resolução ultra-alta e saída de alta estabilidade da energia de plasma da amostra de excitação. Atende aos requisitos de excitação de vários materiais.

10. A mesa de excitação de amostra adota uma base de mesa de faísca de cobre e eletrodos de material de tungstênio; a base da mesa de faísca de cobre fornece melhor dissipação de calor e robustez para a mesa de excitação. Ao mesmo tempo, o eletrodo de tungstênio tem uma longa vida útil e alta resistência à temperatura, o que também melhora o desempenho da excitação; o design da função de autopurga do eletrodo cria um bom ambiente para excitação e facilita a limpeza dos eletrodos na mesa de excitação.

11. Durante um longo período de tempo, a fábrica acumulou uma riqueza de experiência e uma biblioteca abrangente de amostras de padrões internacionais. A fábrica pré-fabricou curvas de trabalho quando o instrumento sai da fábrica, para que os usuários possam colocá-lo em uso assim que o receberem.

12. Comparado com o espectrômetro de tubo fotomultiplicador (PMT), ele pode reduzir significativamente o custo e o escopo de uso do cliente.

13. Possui funções de aquisição e análise de dados de altíssima velocidade e pode monitorar e controlar automaticamente o status de módulos, como temperatura da câmara de luz, grau de vácuo, pressão de argônio, fonte de luz, câmara de excitação, etc. em tempo real.

14. No trabalho diário, o instrumento não requer manutenção e não há consumíveis ou peças de reposição.

Parâmetros do produto

Análise da matriz Fe, Cu, Al, Ni, Ti, Co, Zn, Sn, Mg, Pb, etc.

Estrutura óptica: sistema óptico de vácuo de espectro total do círculo Paschen-Lunger-Roland

Faixa de comprimento de onda 170-580 nm

Distância focal 400mm

Linhas de grade 3000/mm

Detector de matriz CCD de alto desempenho

Eletrodo Material de tungstênio Eletrodo de jato

Lacuna de análise Lacuna de análise do estágio de amostra: 4 mm

Tipo de fonte de luz Nova fonte de luz digital ajustável, tecnologia de pré-ignição de alta energia (HEPS)

Frequência de excitação 100-1000Hz

Corrente máxima de descarga 400A

Sistema de vácuo software de vácuo controle e monitoramento automático

Características do espectrômetro de leitura direta de espectro total

1. Tecnologia de câmara óptica de vácuo, rápida e estável
2. Tecnologia de espectro de impressão digital, reconhecimento automático de linha de espectro ideal
3. Porta-eletrodo aberto, adequado para análise de amostras de vários formatos e tamanhos
4. Endereçamento automático de biblioteca, eliminando o trabalho tedioso de digitalização de pico
5. Adicione mais tipos de materiais e elementos analíticos a qualquer momento
6. Tecnologia digital CCD avançada, leitura direta de espectro total para análise de espectro
7. Calibração automática do caminho óptico, não afetada pela variação de temperatura, garantindo a precisão da análise
8. Modo de análise inteligente, determina de forma rápida e precisa a composição dos elementos de vários materiais metálicos

Áreas de aplicação: metalurgia, fundição, máquinas, pesquisa científica, inspeção de mercadorias, automóvel, petroquímica, construção naval, energia elétrica, aviação, energia nuclear, metalurgia de metais e não ferrosos

Diversas análises nas indústrias de refino, processamento e reciclagem.

Matriz de detecção: à base de ferro, à base de cobre, à base de alumínio, à base de níquel, à base de cobalto, à base de magnésio, à base de titânio, à base de zinco, à base de chumbo, à base de estanho e à base de prata.

Os principais parâmetros técnicos:Sistema óptico: Sistema óptico de vácuo de espectro total circular tipo Parr-Longgroland;

Faixa de comprimento de onda: 170 nm ~ 580 nm

Distância focal: 400 mm

Detector: Matriz CCD de alto desempenho

Tipo de fonte de luz: fonte de luz digital, tecnologia de pré-ignição de alta energia (HEPS)

Frequência de descarga: 100-1000Hz

Corrente de descarga: 400A

Fonte de alimentação de trabalho: 220VAC 50/60Hz

Tamanho do instrumento: 720*860*500

Peso do instrumento: cerca de 100 kg (excluindo sistema de vácuo)

Tempo de detecção: Depende do tipo de amostra, geralmente cerca de 25S

Eletrodo: eletrodo de pulverização de material de tungstênio

Temperatura óptica constante: 34℃±0,3℃

Necessidade de argônio: 99,999%

Pressão de entrada de argônio: 0,5 MPa

Taxa de fluxo de gás argônio: taxa de fluxo de excitação de cerca de 3,5 L/min

Temperatura de trabalho: 10℃～35℃

Umidade de trabalho: 20%～85%

Lacuna de análise: controle e monitoramento automático de software de vácuo
