Espectrômetro de leitura direta de alta precisão tipo InnovateT5 tipo Full Spectrum

Áreas de aplicação

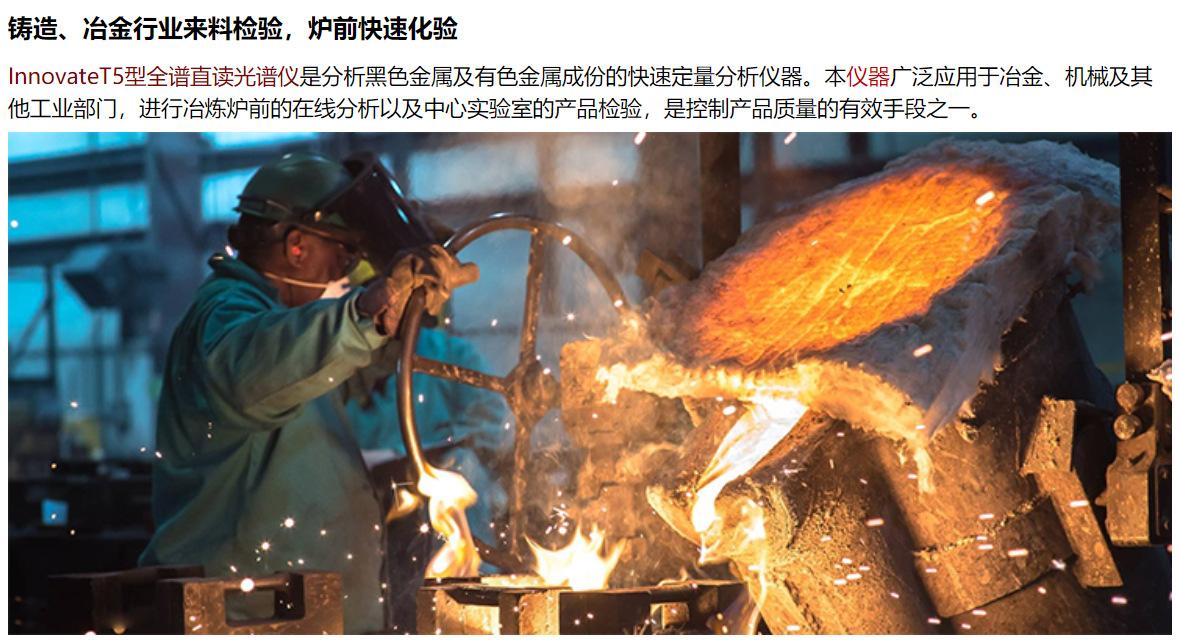

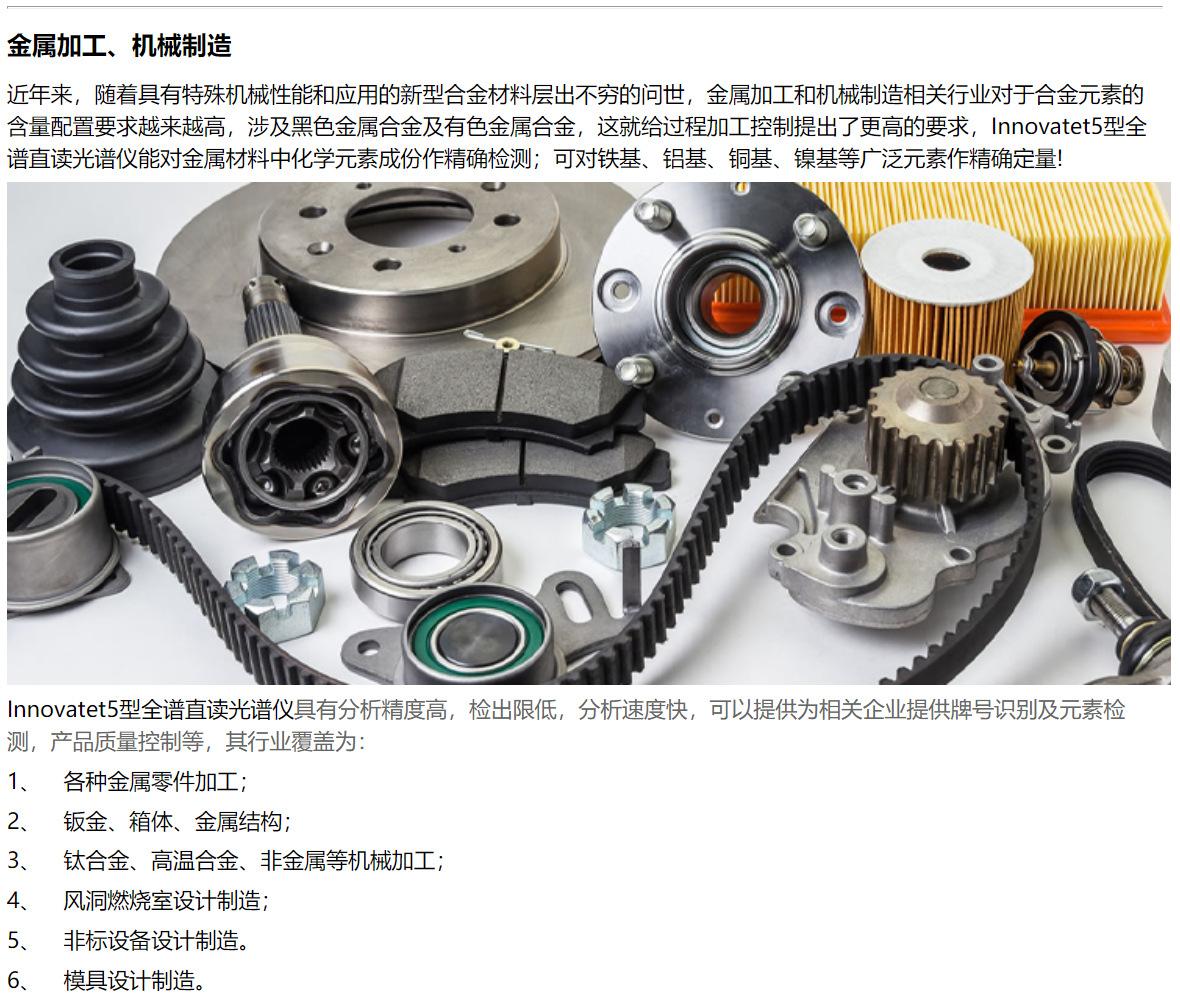

Diversas análises nas indústrias de metalurgia, fundição, maquinaria, pesquisa científica, inspeção de mercadorias, indústria automobilística, petroquímica, construção naval, energia elétrica, aviação, energia nuclear, fundição de metais e não ferrosos, processamento e reciclagem.

Substrato detectável

base de ferro

Sistema óptico

Tipo Pa-Sistema óptico de vácuo de espectro completo Longgro Loran

Faixa de comprimento de onda

120 ~ 800nm

distância focal da grade

401 mm

detector

alta performanceMatriz CMOS/matriz CCD

tipo de fonte de luz

Fonte de luz digital, tecnologia de pré-ignição de alta energia (HEPS）

Frequência de descarga

100-1000Hz

Corrente de descarga

máximo500A

Fonte de alimentação funcionando

CA220V 50/60Hz 1200W

Tamanho do instrumento

780*565*360mm

Peso do instrumento

sobre80kg

Tempo de Detecção

Depende do tipo de amostra, geralmenteCerca de 20 anos

Tipo de eletrodo

Eletrodo de spray de tungstênio

Lacuna de análise

4mm

Outras funções

Vácuo, temperatura, controle automático de software Estresse, monitoramento de comunicação

Sistema óptico de alto desempenho

A chama do arco gerada quando o sistema óptico é excitado é introduzida diretamente na câmara óptica de vácuo pela lente, realizando um caminho de luz direto e reduzindo efetivamente a perda do caminho de luz;

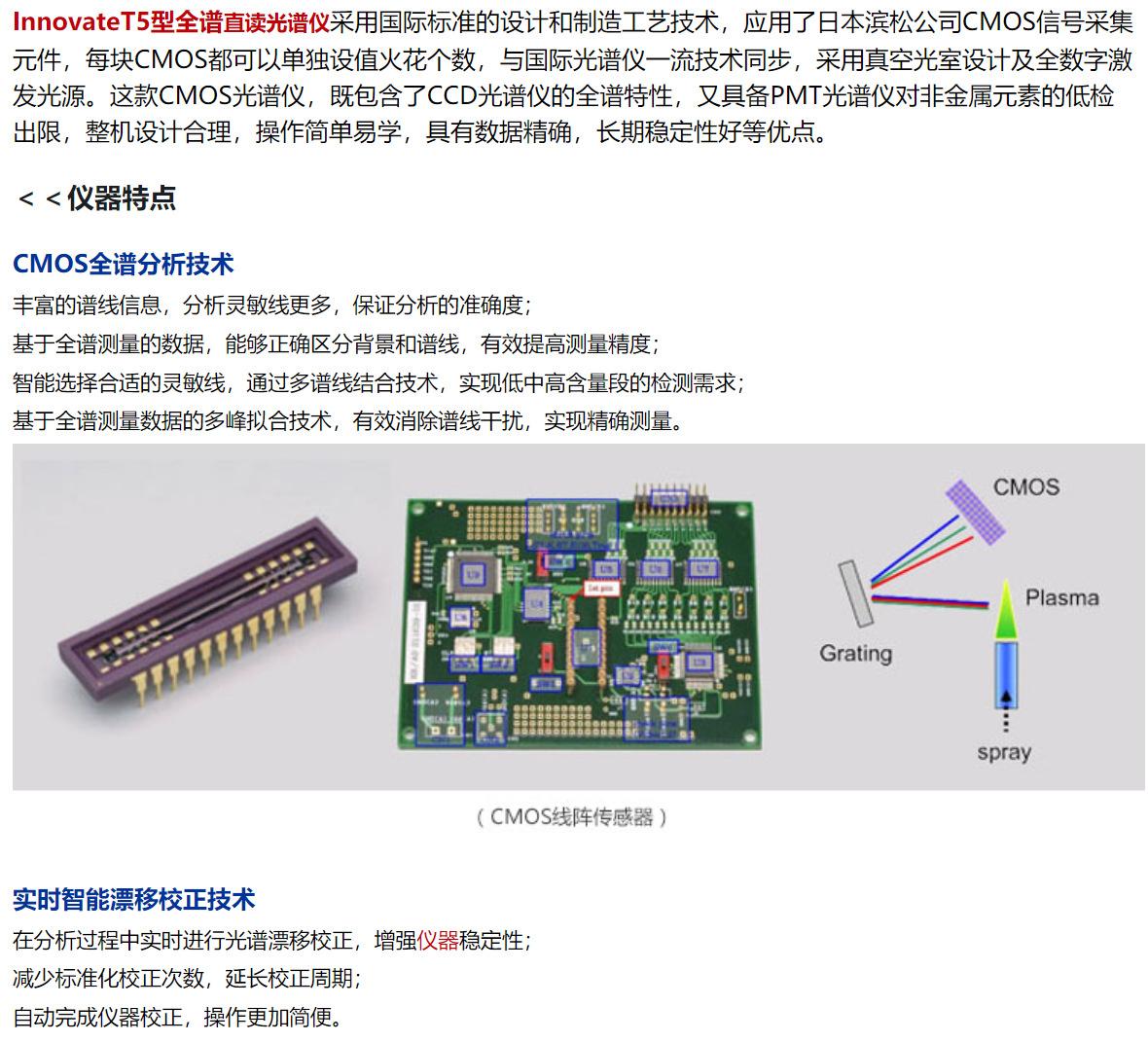

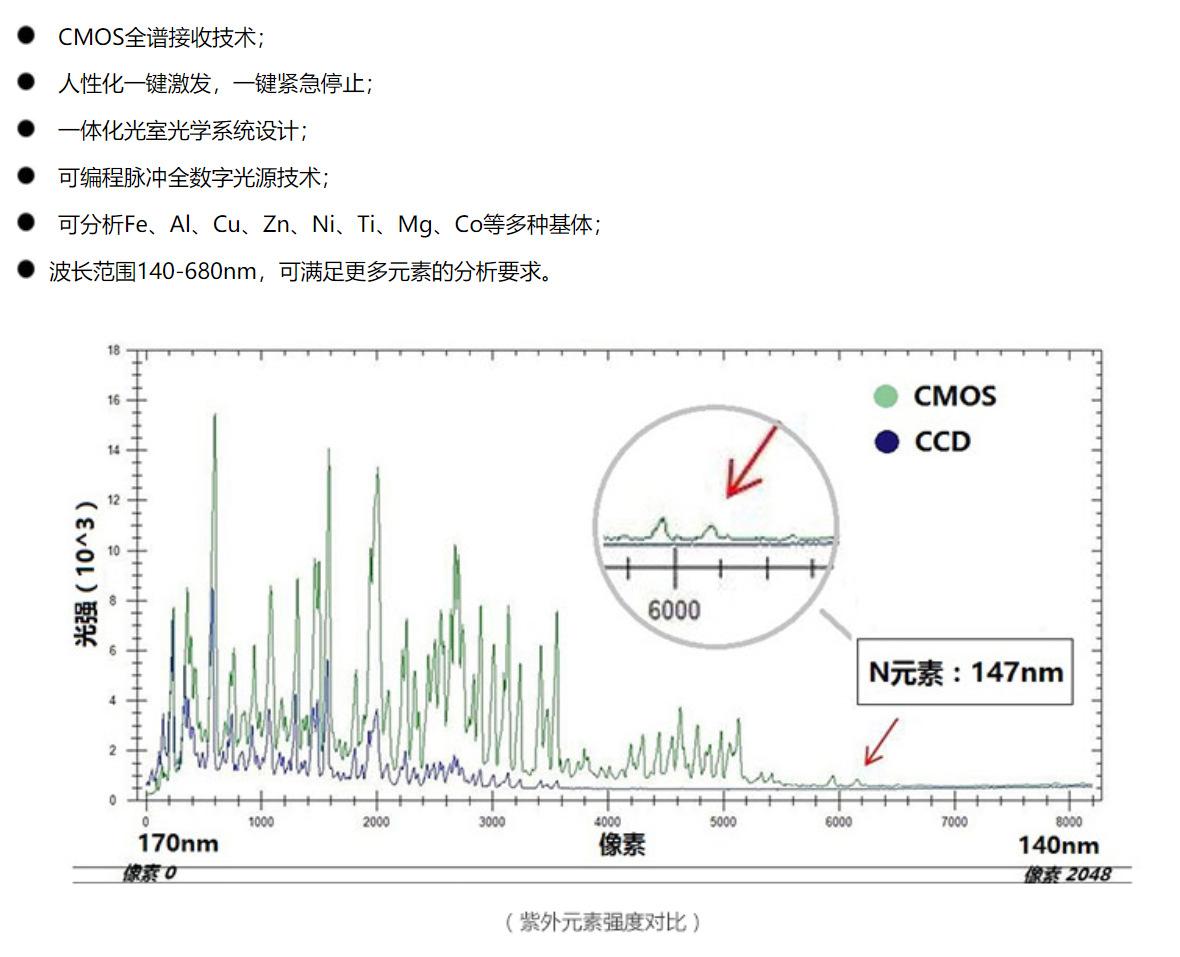

Usando alta precisãoOs componentes CMOS podem medir com precisão o conteúdo de elementos não metálicos, como C, P, S, As, B, N e vários elementos metálicos;

Os resultados da medição são precisos, com excelente repetibilidade e estabilidade a longo prazo.

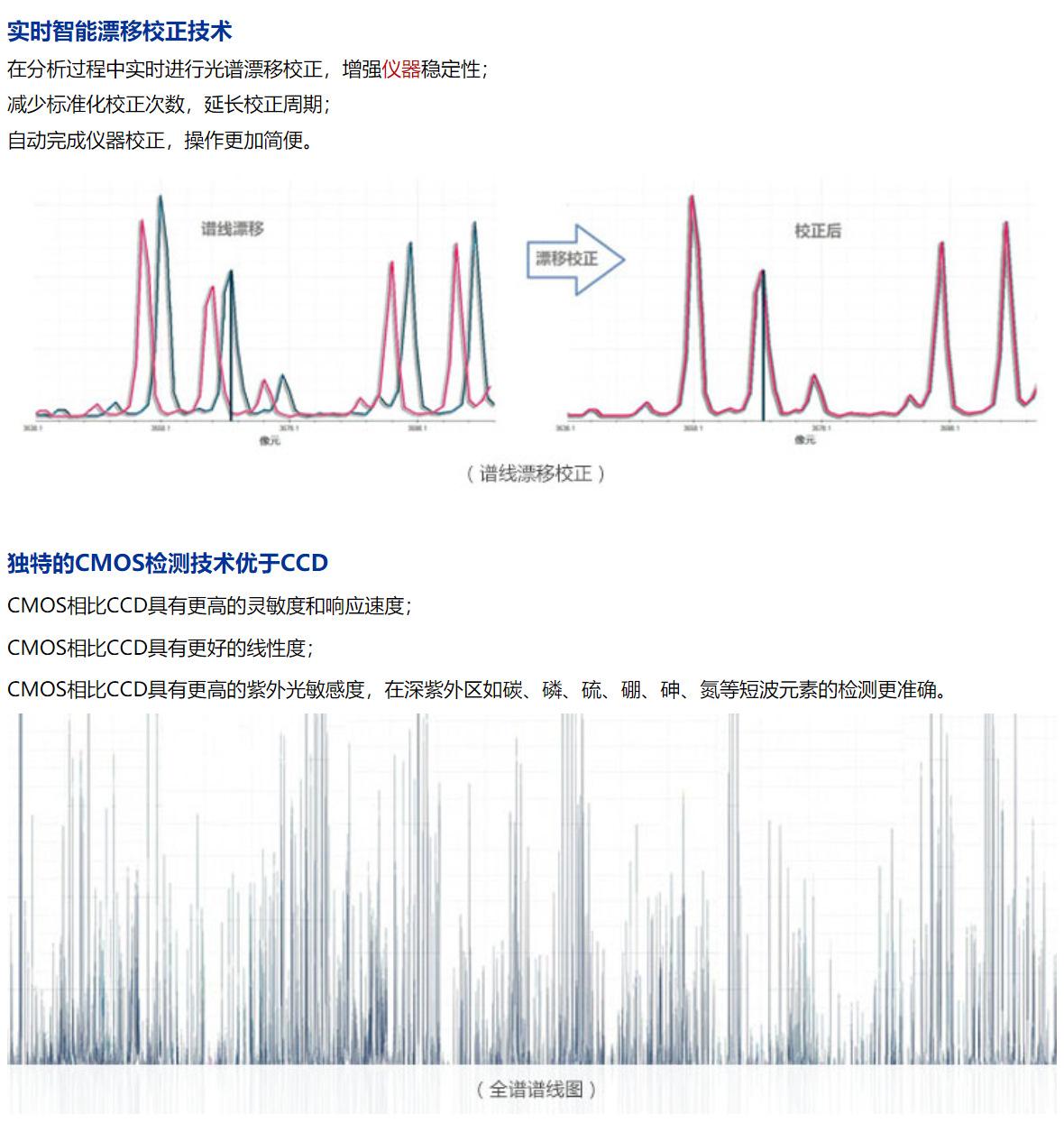

Calibração automática do caminho óptico

Calibração automática do caminho óptico, o sistema óptico executa automaticamente a varredura da linha do espectro para garantir a correção da recepção e eliminar o tedioso trabalho de varredura de pico;

O instrumento identifica automaticamente linhas espectrais específicas e as compara com as linhas originais armazenadas, determina a posição do desvio e encontra a posição atual do pixel da linha de análise para medição.

Design de lente plug-in

O sistema óptico de vácuo adota uma janela de entrada exclusiva e é isolado do vácuo, que pode ser operado nas condições de funcionamento do sistema de vácuo. A lente óptica adota uma estrutura de lente plug-in, tornando a limpeza e manutenção diárias convenientes e rápidas.

Integração de câmara de vácuo

O design estrutural exclusivo da câmara óptica torna a câmara de vácuo menor e o tempo de aspiração é apenas o de um espectrômetro comum.1/2;

O design integrado da câmara de vácuo e o processamento de alta precisão garantem que o vácuo seja mantido por mais tempo.

Tecnologia de prevenção de retorno de óleo a vácuo

Tecnologia de retorno anti-óleo a vácuo com isolamento multinível, usando uma válvula diferencial de pressão de vácuo para garantir que a bomba de vácuo não funcioneA câmara de luz de vácuo fica completamente isolada do vácuo durante a operação.

Um dispositivo de filtro de óleo a vácuo é adicionado no meio para garantir que o óleo na bomba de vácuo não entre na câmara de vácuo e garantirOs detectores CMOS e os componentes ópticos funcionam em um ambiente confiável.

Plataforma de estimulação aberta

O design flexível do grampo de amostra da máquina de excitação aberta pode atender às necessidades de análise de amostras de vários formatos e tamanhos nas instalações do cliente;

Com o uso de pequenos dispositivos de amostragem, a análise mínima dos fios pode chegar a3mm。

tecnologia de eletrodo a jato

Adote tecnologia avançada de eletrodo de spray e use eletrodos de material de tungstênio. Sob o estado de excitação, um fluxo de jato de gás argônio será formado ao redor do eletrodo, de modo que a área ao redor do ponto de excitação não entre em contato com o ar externo durante o processo de excitação, melhorando a precisão da excitação.

Equipado com um design exclusivo de circuito de gás argônio, reduz bastante o uso de gás argônio e também reduz o custo para os clientes.

Módulo de circuito de gás integrado

O sistema de circuito de gás adota um design livre de manutenção do módulo de circuito de gás, que substitui a válvula solenóide e o medidor de vazão, e tem a função de autopurga do eletrodo, criando um bom ambiente para excitação.

Fonte de luz de excitação digital

A fonte de luz de excitação digital adota a fonte de luz de excitação de plasma mais avançada do mundo e libera energia ultraestável para excitar a amostra em um ambiente de argônio;

Pulsos de excitação totalmente digitais garantem resolução ultra-alta e saída de alta estabilidade da amostra de plasma excitada;

Vários parâmetros da fonte de luz podem ser ajustados arbitrariamente para atender aos requisitos de excitação de vários materiais.

Coleta de dados em alta velocidade

O instrumento adota alto desempenhoElemento de detecção CMOS, com cada blocoO CMOS possui funções independentes de aquisição e análise de dados de ultra-alta velocidade e pode monitorar e controlar automaticamente a temperatura da câmara de luz, vácuo, pressão de argônio, fonte de luz, excitaçãoO status operacional da sala e de outros módulos.

Transmissão de dados Ethernet

entre o computador e o espectrômetro usando uma placa Ethernet eO protocolo TCP/IP evita a interferência eletromagnética e as desvantagens do envelhecimento da fibra. Ao mesmo tempo, o computador e a impressora são totalmente externos, facilitando a atualização e a substituição;

O status do instrumento pode ser monitorado remotamente e o sistema de controle multicanal controla e monitora todos os parâmetros do instrumento.

Curva de trabalho pré-fabricada

Uma biblioteca de amostras padrão de diferentes materiais e marcas está disponível, e o instrumento é pré-fabricado com curvas de trabalho antes de sair da fábrica, o que é conveniente para instalação, comissionamento e produção oportuna.

Existem pequenas diferenças de acordo com os procedimentos de análise correspondentes aos elementos e materiais. Os parâmetros de excitação e teste do instrumento foram ajustados antes de sair da fábrica, e as condições ideais de teste podem ser selecionadas automaticamente de acordo com os procedimentos de análise;

A faixa de análise está incluída nas especificações técnicas (e a curva de trabalho pode ser desenhada ou ampliada gratuitamente com base nos padrões fornecidos pelo usuário).

Velocidade de análise rápida

A análise é rápida e requer apenasUma análise pode ser concluída em 20 segundos;

Para diferentes materiais de análise, ao definir o tempo de pré-ignição e o tempo de medição, o instrumento pode obter resultados de análise ideais no menor tempo possível.

Análise multimatriz

O projeto do caminho óptico adota uma estrutura circular de Rowland e os detectores são dispostos alternadamente para cima e para baixo para garantir que todas as linhas espectrais sejam recebidas e a análise multimatriz possa ser realizada sem adicionar recursos de hardware;

É fácil adicionar tipos de matrizes e materiais e elementos de análise de acordo com as necessidades de produção (sem custo de hardware).

Software sistema chinês e inglês

O software operacional do instrumento é totalmente compatível comSistema Windows7/8/10;

O software é fácil de operar, mesmo pessoas sem nenhum conhecimento ou experiência operacional em espectrômetro podem começar a usá-lo após um simples treinamento de conhecimento.
