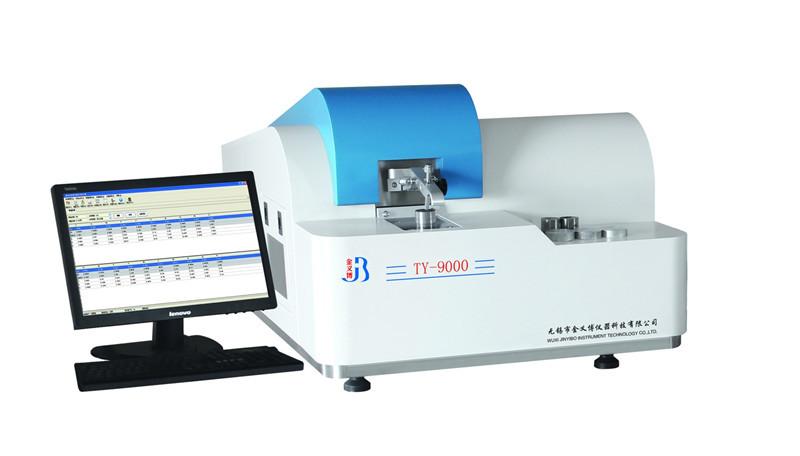

Introdução do produto: O espectrômetro de leitura direta de espectro total TY-9000 adota tecnologia de design e processo de fabricação padrão, adota tecnologia totalmente digital, substitui a tecnologia analógica do tubo fotomultiplicador enorme (PMT), adota design de câmara de luz a vácuo e fonte de luz de excitação totalmente digital, detector CMOS, sistema de leitura de dados de alta velocidade, para que o instrumento tenha maior desempenho, menor linha de detecção, estabilidade e repetibilidade de longo prazo.
O espectrômetro de leitura direta de espectro total TY-9000 adota tecnologia de design e processo de fabricação padrão, adota tecnologia totalmente digital, substitui a tecnologia analógica do tubo fotomultiplicador enorme (PMT), adota design de câmara de luz a vácuo e fonte de luz de excitação totalmente digital, detector CMOS e sistema de leitura de dados de alta velocidade, para que o instrumento tenha maior desempenho, menor linha de detecção, estabilidade de longo prazo e repetibilidade.
Áreas de aplicação: metalurgia, fundição, máquinas, pesquisa científica, inspeção de mercadorias, automóvel, petroquímica, construção naval, energia elétrica, aviação, energia nuclear, metalurgia de metais e não ferrosos
Diversas análises nas indústrias de refino, processamento e reciclagem.
Matriz de detecção: à base de ferro, à base de cobre, à base de alumínio, à base de níquel, à base de cobalto, à base de magnésio, à base de titânio, à base de zinco, à base de chumbo, à base de estanho e à base de prata.
Principais parâmetros técnicos: Sistema óptico: Sistema óptico de vácuo de espectro total circular tipo Parr-Longgroland;
Faixa de comprimento de onda: 170 nm ~ 580 nm
Distância focal: 400 mm
Detector: Matriz CCD de alto desempenho
Tipo de fonte de luz: fonte de luz digital, tecnologia de pré-ignição de alta energia (HEPS)
Frequência de descarga: 100-1000Hz
Corrente de descarga: 400A
Fonte de alimentação de trabalho: 220VAC 50/60Hz
Tamanho do instrumento: 720*860*500
Peso do instrumento: cerca de 100 kg (excluindo sistema de vácuo)
Tempo de detecção: Depende do tipo de amostra, geralmente cerca de 25S
Eletrodo: eletrodo de pulverização de material de tungstênio
Temperatura óptica constante: 34℃±0,3℃
Necessidade de argônio: 99,999%
Pressão de entrada de argônio: 0,5 MPa
Taxa de fluxo de gás argônio: taxa de fluxo de excitação de cerca de 3,5 L/min
Temperatura de trabalho: 10℃～35℃
Umidade de trabalho: 20%～85%
Lacuna de análise: controle e monitoramento automático de software de vácuo
Características técnicas:
1. Sistema óptico de alto desempenho
《1》A chama do arco gerada quando o sistema óptico é excitado é introduzida diretamente na câmara óptica de vácuo pela lente, realizando um caminho de luz direto e reduzindo efetivamente a perda do caminho de luz;
《2》O design do sistema óptico de alto desempenho e os componentes ópticos de alta precisão podem determinar com precisão o conteúdo de C, P, S, N e vários elementos em elementos não metálicos;
《3》Os resultados da medição são precisos, reproduzíveis e estáveis a longo prazo.
2. Calibração automática do caminho óptico
《1》Calibração automática do caminho óptico, o sistema óptico executa automaticamente a varredura da linha do espectro para garantir a exatidão da recepção e eliminar o tedioso trabalho de varredura de pico;
《2》O instrumento identifica automaticamente linhas espectrais específicas e as compara com as linhas originais armazenadas para determinar a posição de deriva e encontrar a posição atual do pixel da linha de análise para medição.
3. Design de lente de placa única
《1》O sistema óptico de vácuo adota uma janela de incidente única e isolamento de vácuo, que pode ser operado quando o sistema de vácuo está funcionando. A lente óptica adota uma estrutura de lente de placa única, que é conveniente e rápida para limpeza e manutenção diárias.
《2》Durante o trabalho diário, o instrumento não requer manutenção e não há consumíveis ou peças de reposição.
4. Integração da câmara de vácuo
《1》O design exclusivo da estrutura da câmara óptica torna o volume da câmara de vácuo menor e a velocidade de bombeamento de vácuo é menor que a metade daquela dos espectrômetros comuns.
《2》O design integrado da câmara de vácuo e o processamento de alta precisão fazem com que o vácuo dure mais.
5. Tecnologia anti-retorno de óleo a vácuo
《1》A tecnologia de prevenção de retorno de óleo a vácuo com isolamento multinível usa compressão a vácuo e válvula defletora para garantir que a câmara de luz de vácuo fique completamente isolada do vácuo quando a bomba de vácuo não estiver funcionando.
《2》Um dispositivo de filtro de óleo a vácuo é adicionado no meio para garantir que o óleo na bomba de vácuo não entre na câmara de vácuo, garantindo que o detector CCD e os componentes ópticos funcionem em um ambiente confiável.
6. Plataforma de excitação aberta
《1》A mesa de excitação aberta tem um design de suporte de amostra flexível para atender às necessidades de análise de amostras de vários formatos e tamanhos no local do cliente.
《2》Quando usado com um pequeno dispositivo de amostra, a análise do fio pode atingir 1,5 mm.
7. Tecnologia de eletrodo a jato:
《1》Adotando tecnologia avançada de eletrodo de jato, usando eletrodo de material de tungstênio, no estado de excitação, um fluxo de jato de argônio será formado ao redor do eletrodo, de modo que durante o processo de excitação, a área ao redor do ponto de excitação não entre em contato com o ar externo, melhorando assim a precisão da excitação.
《2》Equipado com um design exclusivo de circuito de gás argônio, ele reduz bastante o uso de gás argônio e também reduz o custo para os clientes.
8. Módulo de circuito de gás integrado
《1》A plataforma de excitação é feita de material de liga com bom desempenho de dissipação de calor. Não é apenas forte e durável, mas também fácil de limpar.
《2》O sistema de fornecimento de gás adota um módulo de caminho de gás integrado e uma função de autopurga do eletrodo, criando um bom ambiente para excitação.
9. Fonte de luz de excitação totalmente digital:
《1》Fonte de luz de excitação totalmente digital, usando fonte de luz de excitação de plasma avançada, liberação de energia ultraestável para excitar amostras em ambiente de argônio.
《2》Pulsos de excitação totalmente digitais garantem resolução ultra-alta e alta estabilidade de saída do plasma de amostra.
《3》Atenda aos requisitos de estimulação de vários materiais.
10. Aquisição de dados em alta velocidade:
《1》O instrumento adota dispositivos CCD de alto desempenho, tecnologia de revestimento UV e processadores FPGA, DSP e ARM de alto desempenho.
《２》Ele tem funções de aquisição e análise de dados de alta velocidade e pode monitorar e controlar automaticamente o status operacional de módulos, como temperatura da câmara de luz, grau de vácuo, pressão de argônio, fonte de luz e câmara de excitação em tempo real.
11. Transmissão de dados Ethernet:
《1》A placa Ethernet e o protocolo TCP/IP são usados entre o computador e o espectrômetro para evitar interferência eletromagnética e envelhecimento da fibra óptica. Ao mesmo tempo, o computador e a impressora são completamente externos, o que é conveniente para atualização e substituição.
《2》Sistema de rede completo.
《3》O status do instrumento pode ser monitorado remotamente, e o sistema de controle multicanal controla e monitora todos os parâmetros do instrumento.
12. Curva de trabalho pré-fabricada:
《1》Há pequenas diferenças nos procedimentos de análise correspondentes aos elementos e materiais. Os parâmetros de excitação e teste foram ajustados na fábrica, e as condições de teste podem ser selecionadas automaticamente de acordo com os procedimentos de análise.
《2》A fábrica acumulou muita experiência e uma biblioteca de amostras padrão abrangente ao longo de um longo período de tempo. A fábrica pré-fabrica a curva de trabalho quando o instrumento sai da fábrica, para que os usuários possam colocá-lo em uso após recebê-lo.
《3》As especificações técnicas incluem o intervalo de análise (e a curva de trabalho pode ser desenhada ou estendida gratuitamente com base nas amostras padrão fornecidas pelo usuário).
13. Velocidade de análise rápida:
《1》A velocidade de análise é rápida, economizando tempo valioso dos clientes. A composição dos elementos de todos os canais pode ser medida em 20 segundos.
《2》Para diferentes materiais analíticos, ao definir o tempo de pré-combustão e o tempo de medição, o instrumento pode atingir o efeito analítico em um curto espaço de tempo.
14. Análise multi-matriz
《1》O design do caminho óptico adota uma estrutura Luolanyuan, e os CCDs são dispostos alternadamente para cima e para baixo para garantir que todas as linhas espectrais sejam recebidas. A análise multimatriz pode ser obtida sem adicionar recursos de hardware.
《2》É conveniente aumentar os tipos de matriz, materiais e elementos analíticos de acordo com as necessidades de produção.
《3》Comparado com o espectrômetro fotomultiplicador (PMT), ele pode reduzir bastante o custo e o escopo de uso.
15. Software em vários idiomas
《1》O software de operação do instrumento é totalmente compatível com o sistema Windows e pode ser equipado com várias versões de idiomas de acordo com as necessidades do cliente.
《2》O software é fácil de operar. Mesmo pessoas sem qualquer conhecimento de espectrômetros ou experiência operacional podem usá-lo após um treinamento simples.
