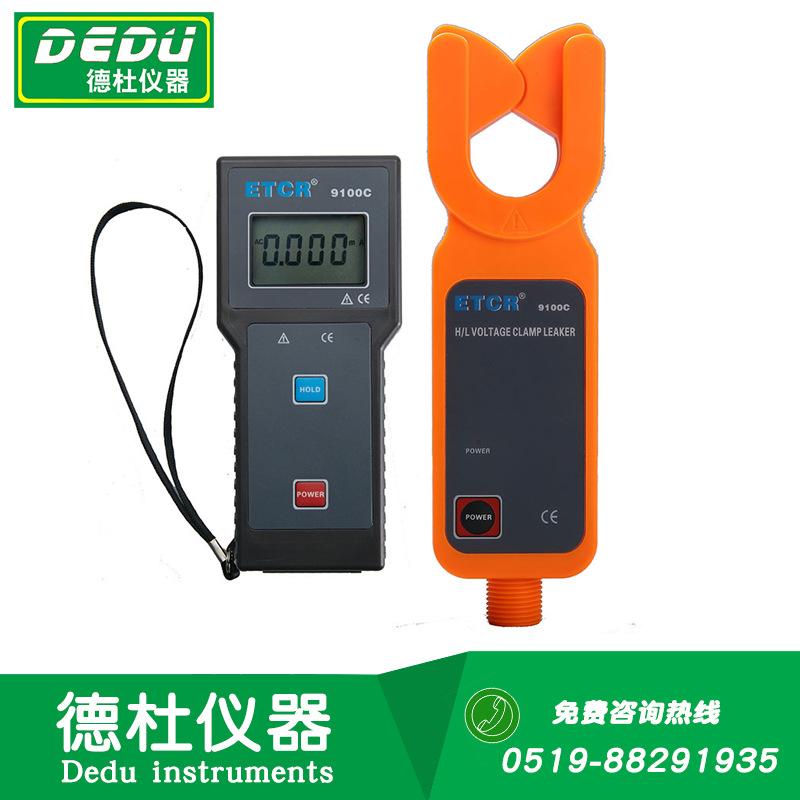

Probador de Descargadores de Óxido de Zinc ETCR9100C
El probador de pararrayos de óxido de zinc ETCR9100C rompe con la estructura tradicional. A través de la detección de corriente de fuga de alta precisión (resolución 1uA), puede juzgar el estado de operación del pararrayos de óxido de zinc en línea. Adopta tecnología CT y de blindaje, y está compuesto por un detector especial de alto voltaje y una pértiga aislante de alto voltaje. Transmite datos de prueba de forma inalámbrica y está equipado con un receptor inalámbrico, que puede recibir los datos medidos dentro de una línea recta de 30 metros.
El diseño integrado innovador del cabezal de la pinza y el área guía del probador de pararrayos de óxido de zinc ETCR9100C garantiza alta precisión, alta fiabilidad y alta estabilidad para pruebas ininterrumpidas durante todo el año. La pértiga aislante es ligera y tiene las características de resistencia a la humedad, resistencia a altas temperaturas, resistencia al impacto, resistencia a la flexión, alto aislamiento y retractilidad. El instrumento también tiene funciones de retención de datos y almacenamiento de datos. Su pinza especial de alto voltaje puede sujetar o evacuar convenientemente el extremo de alto voltaje o el extremo de puesta a tierra del pararrayos presionando o extrayendo la pértiga aislante, lo cual es seguro, ahorra tiempo y es rápido.
Aviso:Dado que la corriente de fuga del pararrayos después de ser puesto en operación debe ser inferior a 500uA (Artículo 7.1 de las "Directrices para la Implementación de Pruebas de Aislamiento de Campo - Prueba de Pararrayos DL474.5-92"), la condición de operación del pararrayos se juzga en base a la condición de fuga del pararrayos probado. Si la corriente de fuga medida del pararrayos es demasiado grande, superando los 500uA, y si el voltaje del sistema es demasiado alto, el pararrayos puede tener manchas, o humedad interna, o envejecimiento. Cuanto mayor sea la corriente de fuga, más graves serán las manchas, la humedad o el envejecimiento. El personal puede decidir si mantener el pararrayos o retirarlo para pruebas de laboratorio basándose en la condición de fuga de la prueba, evitando así la retirada a ciegas para pruebas.
logro capaz | A través de la detección de corriente de fuga de alta precisión, es posible juzgar en línea si el pararrayos de óxido de zinc es probable que esté contaminado, húmedo o envejecido internamente. |
electricidad fuente | CC6VPilas alcalinas secas (1,5 V AAA×4） |
Rango de medición | CA 0.000mA～30.00mA（50/60 Hzautomático) |
resolución | 1uA |
Precisión de la prueba | ±2%±5dgt（23℃±5°C,80% de humedad relativaabajo) |
Calidad del instrumento | Detector:335 gramos(incluyendo batería), peso total del instrumento:2,5 kg(Incluyendo varilla aislante y batería) |
Tamaño del instrumento | Detector de alto voltaje ancho alto espesor:68 mm×245 mm×40 mm; Receptor: ancho alto grosor75 mm×170 mm×30 mm |
Tamaño de la mandíbula | φ33 mm |
Pantalla LCDtamaño | 47 mm×28,5 mm |
modo de visualización | 4PocoPantalla LCDPantalla, función de retroiluminación, adecuada para lugares poco iluminados |
Frecuencia de muestreo | 2De segunda categoría/Segundo |
método de prueba | AbrazaderaConnecticut, método integral |
método de transferencia | 433 MHzTransmisión inalámbrica, distancia de transmisión30 metros |
almacenamiento de datos | 99grupo, durante el proceso de almacenamiento "MEM"El símbolo indica,LLENO" símbolo parpadea para indicar que el almacenamiento está lleno |
Retención de datos | En el modo de prueba normal, presioneSOSTENERLa clave contiene datos, "SOSTENER""" símbolo se muestra, luego presione"""SOSTENERTecla cancelar |
Revisión de datos | "SEÑOREl símbolo """ indica que los datos almacenados se pueden voltear hacia arriba y hacia abajo |
pantalla de desbordamiento | Función de desbordamiento por sobrerango:OL"Visualización de símbolos |
No hay indicación de señal | Cuando el receptor no recibe la señal de transmisión, la pantalla dinámica es "no- -"símbolo" |
Apagado automático | Puesta en marcha15Después de 10 minutos, el medidor se apaga automáticamente para reducir el consumo de batería. |
voltaje de la batería | Cuando el voltaje de la batería es inferior a4,8 VCuando el voltaje de la batería es bajo, el símbolo " """Pantalla, recuerda reemplazar la batería""" |
Temperatura y humedad de trabajo | -20°C～40°C;80% HRabajo |
Temperatura y humedad de almacenamiento | -20°C～60°C;70%HRabajo |
Seco Molestar | ninguno433 MHzinterferencia cocanal |
Tamaño de la varilla de aislamiento | φ32 mm，1 metro/Festival(5Festival) |
Rigidez dieléctrica | Pértiga aislada de una secciónAC110kV/rms, carcasa del detector de alto voltaje y núcleo de hierro entre:CA1000V/rms |
Nudo estructura | Tipo antigoteo II |
Cambiar archivos | CA 0.000mA～30.00mACambio totalmente automático |

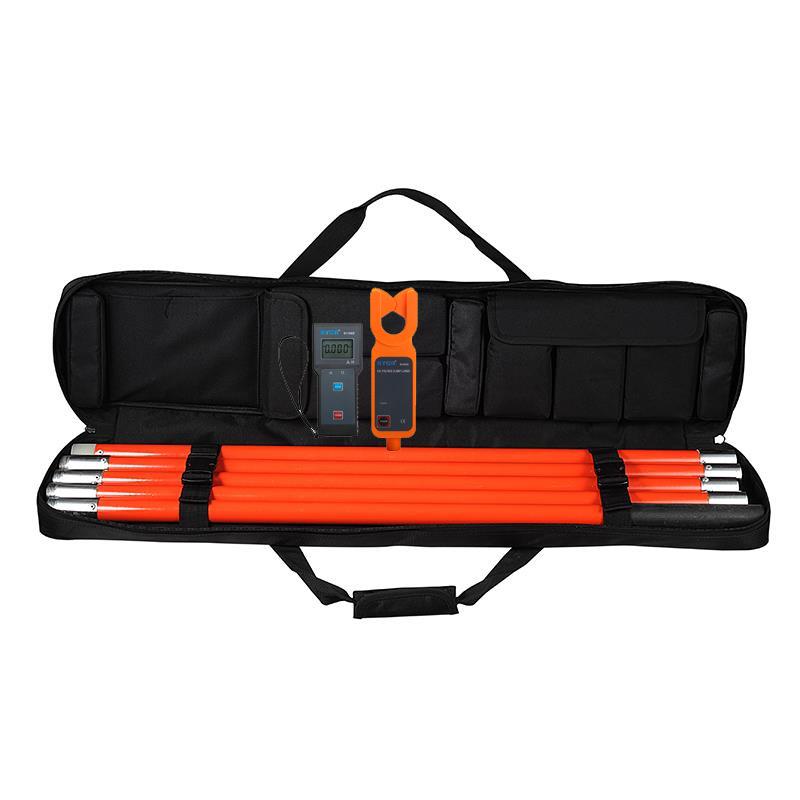

Accesorios suministrados | Pinza amperimétrica:1piezas; receptor:1Paquete de instrumentos:1Piezas; Varilla aislante (1arroz):5piezas; batería(s)LR03）：8individuo |

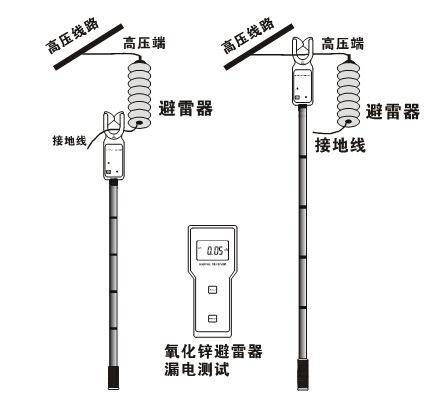

Aplicación de campo
