Los fabricantes suministran medidores de potencia multifunción trifásicos AC313
1. Utilizando una pantalla LCD de 3,4 pulgadas, la interfaz de visualización es clara e intuitiva;
2. Medición en línea de tensión monofásica y trifásica (Ua, Ub, Uc, Un), corriente trifásica (Ia, Ib, Ic), fase trifásica (φ), frecuencia trifásica (F) y diagrama vectorial hexagonal.；
3. Medición en tiempo real de potencia activa trifásica (ΣP) y potencia activa de fase dividida (Pa, Pb, Pc), potencia reactiva trifásica (ΣQ) y potencia reactiva de fase dividida (Qa, Qb, Qc), potencia aparente trifásica (ΣS) y potencia aparente de fase dividida (Sa, Sb, Sc), y registro de valores máximos y mínimos de potencia.；
4. Identifica automáticamente las características de carga de la línea y proporciona indicaciones en chino para la fase positiva, la fase inversa y la fase abierta de la línea eléctrica;
5. Los resultados de las mediciones se pueden mostrar de diversas maneras, como diagramas vectoriales y tablas. Se pueden visualizar múltiples parámetros en la misma pantalla, lo que permite visualizar claramente los datos de las mediciones.
6. Cuando se alimenta con batería de litio, el instrumento puede funcionar de forma continua durante 18 a 30 horas; tiempo de espera ≥ 60 horas;
7. Memoria incorporada, puede guardar 200 conjuntos de datos de medición, puede verificar los conjuntos de datos guardados y los diagramas vectoriales;
8. Función de gestión automática de ahorro de energía, que puede apagarse automáticamente o ingresar al modo de suspensión;
9. Chip de reloj incorporado, puede registrar y mostrar con precisión el tiempo de medición;
10. Admite la carga de datos a la computadora, utiliza la computadora para buscar, exportar, editar, imprimir (formato A4), realizar copias de seguridad y otras funciones de los datos del instrumento directamente, y exportar a un archivo con formato EXCEL estándar y generar un informe experimental;
11. Microimpresora opcional para imprimir datos medidos en sitio；
12. Realice las funciones de navegación y consulta de los resultados de las pruebas, combine el menú chino con botones directos, fácil de aprender y usar.；
13. Portátil, de tamaño pequeño, peso ligero, correa de muñeca anticaída para evitar que el operador dañe accidentalmente el instrumento.。

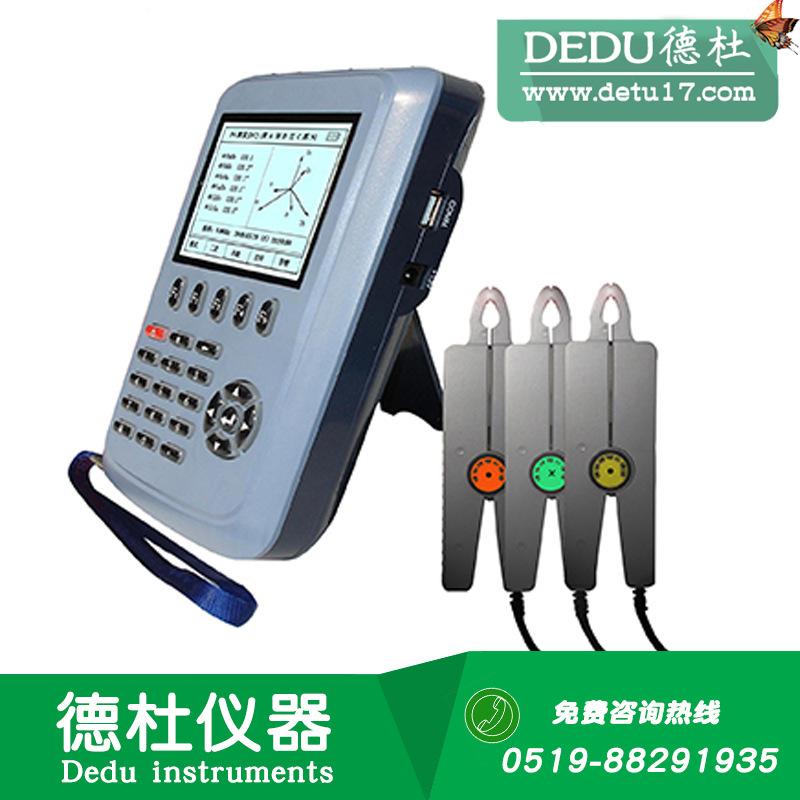

AC313Medidor de potencia multifunción de pinza trifásicaEstá especialmente diseñado para la detección de potencia in situ y la prueba de gestión de potencia. Es cómodo e intuitivo de usar in situ. Puede detectar los siguientes parámetros de circuitos o equipos de frecuencia de potencia in situ: tensión trifásica (Ua, Ub, Uc, Un), corriente trifásica (Ia, Ib, Ic), fase trifásica (φ), frecuencia trifásica (F), potencia activa trifásica (ΣP) y potencia activa de cada fase (Pa, Pb, Pc), potencia reactiva trifásica (ΣQ) y potencia reactiva de cada fase (Qa, Qb, Qc), potencia aparente (ΣS) y potencia aparente de cada fase (Sa, Sb, Sc), factor de potencia trifásico (PF), etc. También puede mostrar el diagrama vectorial hexagonal del circuito, la expresión de potencia, el diagrama de cableado y solicitar resultados de cableado incorrecto en tiempo real. Es ampliamente utilizado en empresas de suministro y distribución de energía, fabricación de equipos eléctricos, industria petroquímica, metalurgia del acero, electrificación ferroviaria, investigación científica y departamentos de docencia.
1. Identificar automáticamente la secuencia de fase positiva y negativa del circuito;
2. Medición de parámetros eléctricos de línea trifásica (U/I/Φ/P/Q/S/PF/Hz);
3. Determinar automáticamente si el medidor está conectado correctamente, determinar la velocidad del medidor y cobrar los cargos de electricidad de manera razonable;
4. Distinguir circuitos inductivos y capacitivos;
5. Medición de la calidad de la energía de la red eléctrica;
6. Registro de curva de carga y monitoreo en línea de fluctuaciones de carga;
7. Puede equiparse con un medidor de pinza amperimétrica de gran tamaño para la recopilación de datos de gestión de pérdida de línea eléctrica;
8. Se utiliza como medidor de corriente de fuga, etc.。
| Elementos de medición | Rango de medición | Rango de medición | Dedu pequeña resolución | Buen margen de error |
| voltaje de CA | 500 V | 5 V～500 V | 0,001 V | ≤±0,5% del rango |
| Corriente alterna | 100A | 0,2 A～100A | 0,01 A | ≤±0,5% del rango |
| Medición de fase | 360° | 0～360° | 0,1° | ≤±3,0° |
| Medición de frecuencia | 50 Hz | 45-65 Hz | 0,01 Hz | ±0,02 Hz |
| Medición de potencia | 0-100kW (ampliable a 500kW o 1000kW) | 0,01 kW | ≤±0,5% | |
| 0-100 kVar (ampliable a 500 kVar o 1000 kVar) | 0,01 kVar | ≤±1,0% | ||
| 0-100 kVA (ampliable a 500 kVA o 1000 kVA) | 0,01 kVA | ≤±1,0% | ||
| Fuente de alimentación en funcionamiento | Alimentado por batería de litio de 3800 mAh/7,4 V, terminal PT y toma de corriente adaptadora. | |||
| Dimensiones y peso | Unidad principal del instrumento 200x126x45 (mm) Peso: 650 g (incluida la batería) Pinza amperimétrica 180x46x23 (mm) Peso: 250 g/mordaza: Φ20 mm | |||

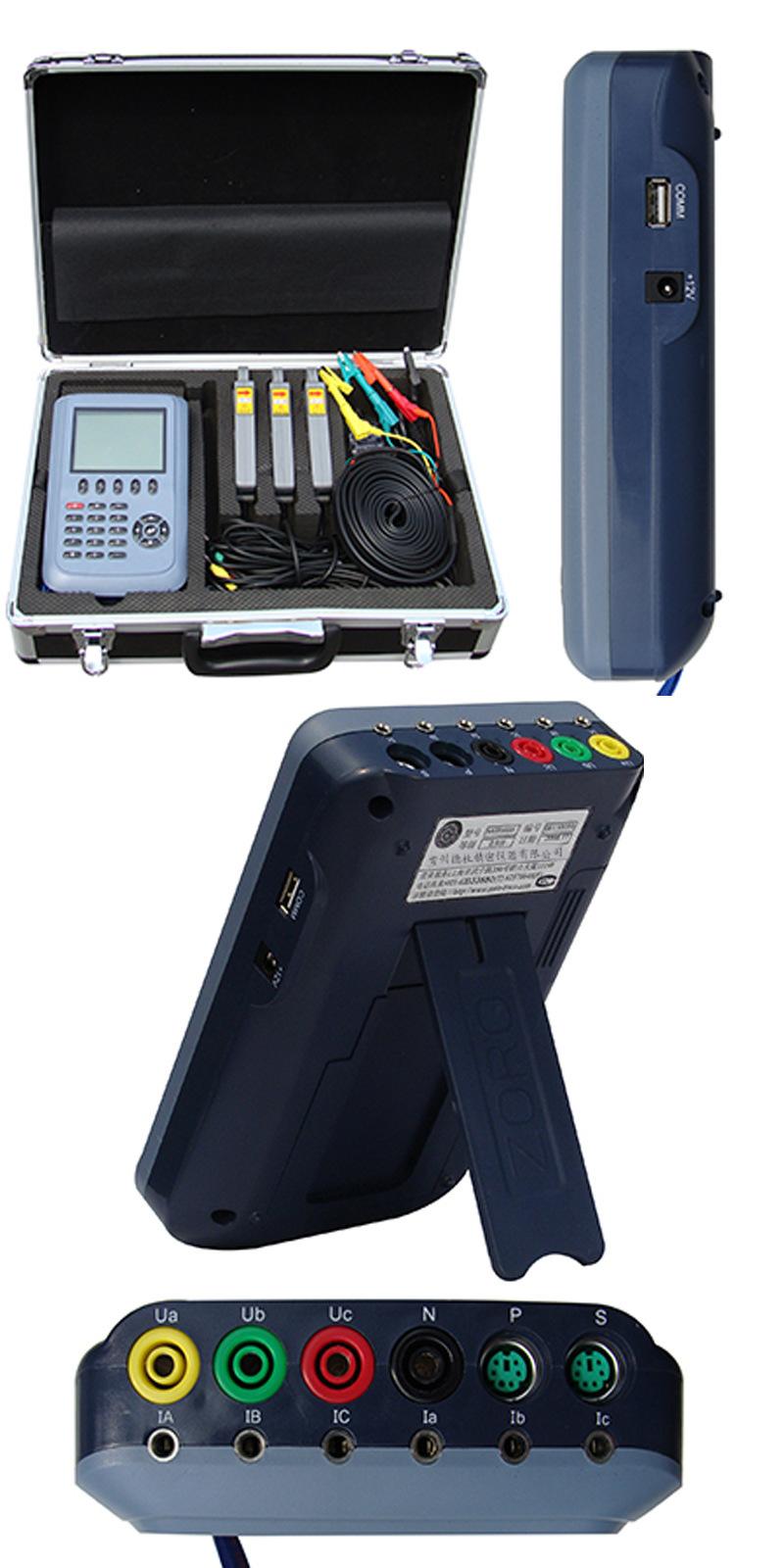

Configuración del instrumento
1.Detalles de configuración estándar:
1) 1 anfitrión
2) 3) Transformadores de corriente de tipo abrazadera de 100 A 3
3) 1 juego de líneas de prueba de voltaje
4) Adaptador de corriente 1
5) 1 juego de software de gestión de datos y cable de datos
6) 1 copia del manual de instrucciones del producto
7) Certificado de producto/tarjeta de garantía 1 pieza
8) Chasis impermeable seguro 1
2.Detalles de accesorios opcionales:
1) Rango de voltaje 1000 V
2) Microimpresora VMP02
3) Batería de litio de repuesto
4) Transformador de corriente de pinza de 5 A
5) Transformador de corriente de pinza de 20 A
6) Transformador de corriente de pinza de 500 A
7) Transformador de corriente de pinza de 1000 A
Nota: Cada dispositivo puede equiparse con dos o tres pinzas amperimétricas de diferentes especificaciones. El usuario puede elegir según sus necesidades.
