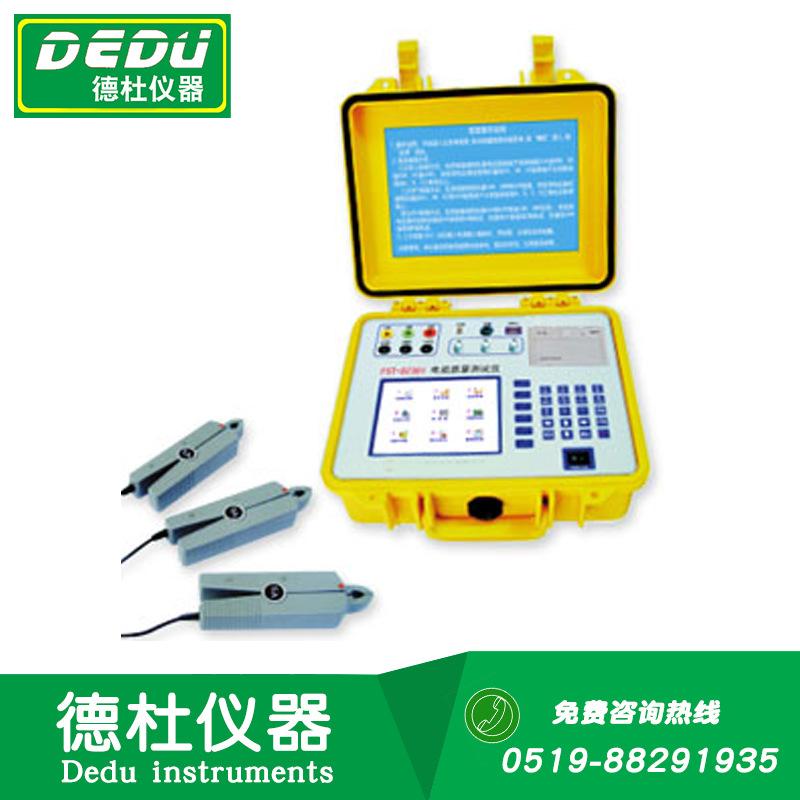

FST-DZ301 Analizador Portátil de Calidad de Energía

3.1 Seguro y confiable
La entrada de voltaje adopta un módulo de aislamiento de alto voltaje (2000V, tiempo de respuesta < 2μS), y la entrada de corriente adopta una pinza amperimétrica de CA (0～50KHz, 0～5Arms) para aislar de forma segura la señal de entrada y el sistema de medición. Esto no solo hace que el DZ301 sea seguro, confiable y conveniente de usar, sino que también mejora en gran medida la capacidad antiinterferencias del DZ301.
3.2 Fácil de usar
Estructura portátil, tamaño pequeño, peso ligero, una persona puede llevar el instrumento al sitio para realizar pruebas; batería de litio de alto rendimiento incorporada, puede funcionar continuamente durante diez horas sin una fuente de alimentación externa.
3.3 alta precisión
El canal de adquisición de datos adopta un diseño de un solo canal y un solo A/D, con cada canal teniendo su propio A/D paralelo de 16 bits. Todos los canales muestrean completamente de forma síncrona, lo que resulta en mayor precisión y velocidad más rápida, y la falla de cualquier A/D no afecta la adquisición normal de datos de otros canales.
3.4 función de software fuerte
Adoptando núcleo DSP+ARM+CPLD, con velocidad de procesamiento rápida y ricas funciones de software, el DZ301 es adecuado para trabajos complejos de prueba y procesamiento de datos, mejorando en gran medida la eficiencia y el nivel de la prueba. El panel del dispositivo está equipado con una pantalla a color de gran tamaño, que muestra gráficamente datos en tiempo real de los principales indicadores de monitoreo de calidad de energía.
Interfaz de comunicación 3.5
El probador proporciona una interfaz USB para el almacenamiento de datos y la comunicación con una computadora para transferir datos.
3.6 Impresión en tiempo real
El analizador de armónicos de potencia está equipado con una micro impresora térmica, que puede imprimir datos de prueba en tiempo real en el sitio en cualquier momento.
3.7 parámetros de prueba son muchos
1）Cantidades básicas medidas
Frecuencia de la red; valores eficaces de voltaje y corriente; potencia activa y reactiva total, factor de potencia.
2) Indicadores básicos de monitoreo
a) Valores RMS de voltaje y corriente fundamentales trifásicos, potencia fundamental, factor de potencia, fase, etc.;
b) desviación de voltaje;
c) desviación de frecuencia;
d) Desequilibrio de voltaje trifásico, desequilibrio de corriente trifásica, voltaje de secuencia negativa, corriente;
e) Armónicos (del 2º al 63º). Incluyendo la tasa de distorsión armónica total de voltaje y corriente, contenido de cada armónico, amplitud, fase; potencia activa y reactiva de cada armónico, etc.;
3) Indicadores de seguimiento
a) interarmónicos;
b) fluctuaciones de voltaje, parpadeo;
c) Sobretensiones, caídas de tensión, interrupciones a corto plazo;
3.8 Almacenamiento de gran capacidad
La interfaz USB almacena datos en minutos (el intervalo se puede configurar), y puede registrar continuamente datos históricos. Al mismo tiempo, el dispositivo puede guardar indicadores básicos de monitoreo e indicadores de monitoreo en tiempo real in situ, con un intervalo de tiempo estadístico configurable (intervalo de 0.5 minutos - 2 horas). Los datos se pueden almacenar en el dispositivo durante más de 1 año, después de lo cual se actualizan según el principio "primero en entrar, primero en salir". Los datos en el dispositivo se pueden exportar a una unidad flash USB.
3.9 Función de sincronización de hora GPS (función extendida)
El dispositivo tiene una interfaz de sincronización horaria por hardware GPS, que puede aceptar señales de sincronización horaria por código IRIG-B o señales de sincronización horaria por pulso de segundo, manteniendo la consistencia del reloj con el centro de gestión remota.
3.10 Software de Análisis de Gestión de Fondo
El software de gestión y análisis DZ301 Pro es un software dedicado de gestión y análisis en segundo plano, que se ejecuta en sistemas operativos WIN9X/2000/XP/NT, con una interfaz fácil de usar y funciones de análisis gráfico y de curvas, y también equipado con consulta de información relacionada, consulta de estándares nacionales y otro contenido. Tiene una función estadística en línea para los principales indicadores de monitoreo, que puede analizar estadísticamente el valor máximo, el valor mínimo, el valor promedio, el valor grande de probabilidad del 95%, etc. de los indicadores de monitoreo dentro de un período de tiempo.

El Analizador de Calidad de Energía FST-DZ301 es un instrumento de prueba y análisis de energía multifuncional y de alto rendimiento. Adopta un núcleo DSP+ARM+CPLD, una pantalla LCD a color de 5.5” de gran tamaño, y tiene una estructura compacta, funciones potentes y una visualización conveniente. El instrumento es un monitor de calidad de energía que combina muestreo de alta velocidad, cálculo, análisis, estadísticas y funciones de visualización. Puede monitorear en tiempo real el contenido de armónicos de la red eléctrica hasta el armónico 63, la tasa de distorsión armónica total, el desequilibrio de voltaje trifásico, el flicker, la desviación de voltaje, la fluctuación de voltaje, la frecuencia, la potencia activa de cada armónico, la potencia reactiva, el factor de potencia verdadero, el factor de potencia de desplazamiento, el valor RMS verdadero, los componentes de secuencia positiva y negativa, y otros indicadores de calidad de energía. El software de análisis de gestión en segundo plano es rico en funciones y fácil de operar.

Estándares de implementación
《GB/T 15945-2008 Calidad de la Energía Desviación de Frecuencia Permisible del Sistema de Energía》
《GB/T 12325-2008 Calidad de la energía Desviación permisible del voltaje de suministro》
《GB/T 15543-2008 Calidad de la Energía Desequilibrio de Voltaje Permisible para Sistemas Trifásicos》
《GB/T 18481-2001 Calidad de la Energía Sobretensiones Temporales y Sobretensiones Transitorias》
《GB/T 14549-93 Armónicos de Calidad de la Energía en Redes Eléctricas Públicas》
《GB 12326-2008 Calidad de la Energía Fluctuaciones de Voltaje y Flicker》
《GB 24337-2009 Calidad de la Energía Red Eléctrica Pública Interarmónicos》
《GB/T 19862-2005 Requisitos generales para equipos de monitoreo de calidad de energía》

4.1 Medición de Frecuencia
Rango de medición: 45～55Hz, frecuencia central 50Hz, condiciones de medición: componente fundamental de la señal no menor al 80%F.S.
Error de medición: ≤0.005Hz;
4.2 Rango de voltaje de entrada: 10V～660V (se pueden personalizar rangos especiales)
4.3 Rango de corriente de entrada: 5A (otros rangos disponibles según los requisitos del usuario)
4.4 Amplitud fundamental de voltaje y corriente: Error permisible de voltaje fundamental ≤0.2%; Error permisible de corriente fundamental ≤0.2%
4.5 Error de medición de la diferencia de fase entre el voltaje y la corriente fundamentales: ≤0.5°
4.6 Armónicos: Cumple con los requisitos de Clase A en GB/T 14549-1993;
Armónico 4.7: cumple los requisitos de Clase A en GB/T 24337-2009;
4.8 Desequilibrio de voltaje trifásico: ≤0.2%
4.9 Desequilibrio de corriente trifásica: 0.5%;
4.10 Error de desviación de voltaje: ≤0.2%
4.11 Potencia, factor de potencia: ≤0.5%
4.12 Parpadeo: 5%;
4.13 Fluctuación de voltaje: 5%.
4.14 Interfaz del dispositivo (función de expansión): Sincronización horaria por hardware GPS, sincronización horaria por código IRIG-B o señal de sincronización horaria de pulso por segundo.
4.15 Tiempo de trabajo: La batería interna puede funcionar continuamente durante 10 horas
4.16 Dimensiones externas (mm): 300×225×135 (largo×ancho×alto)
4.17 peso: 1.5kg
