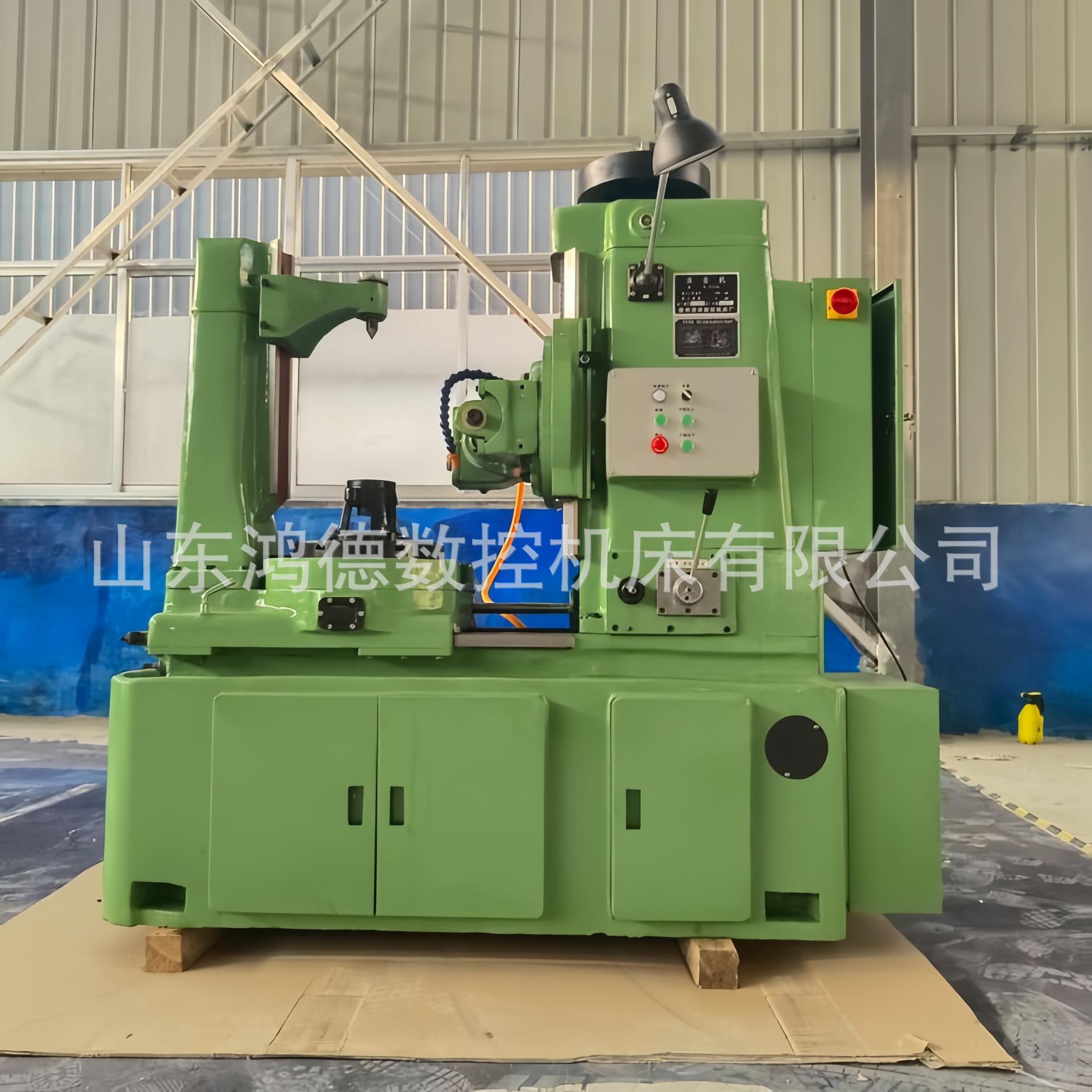

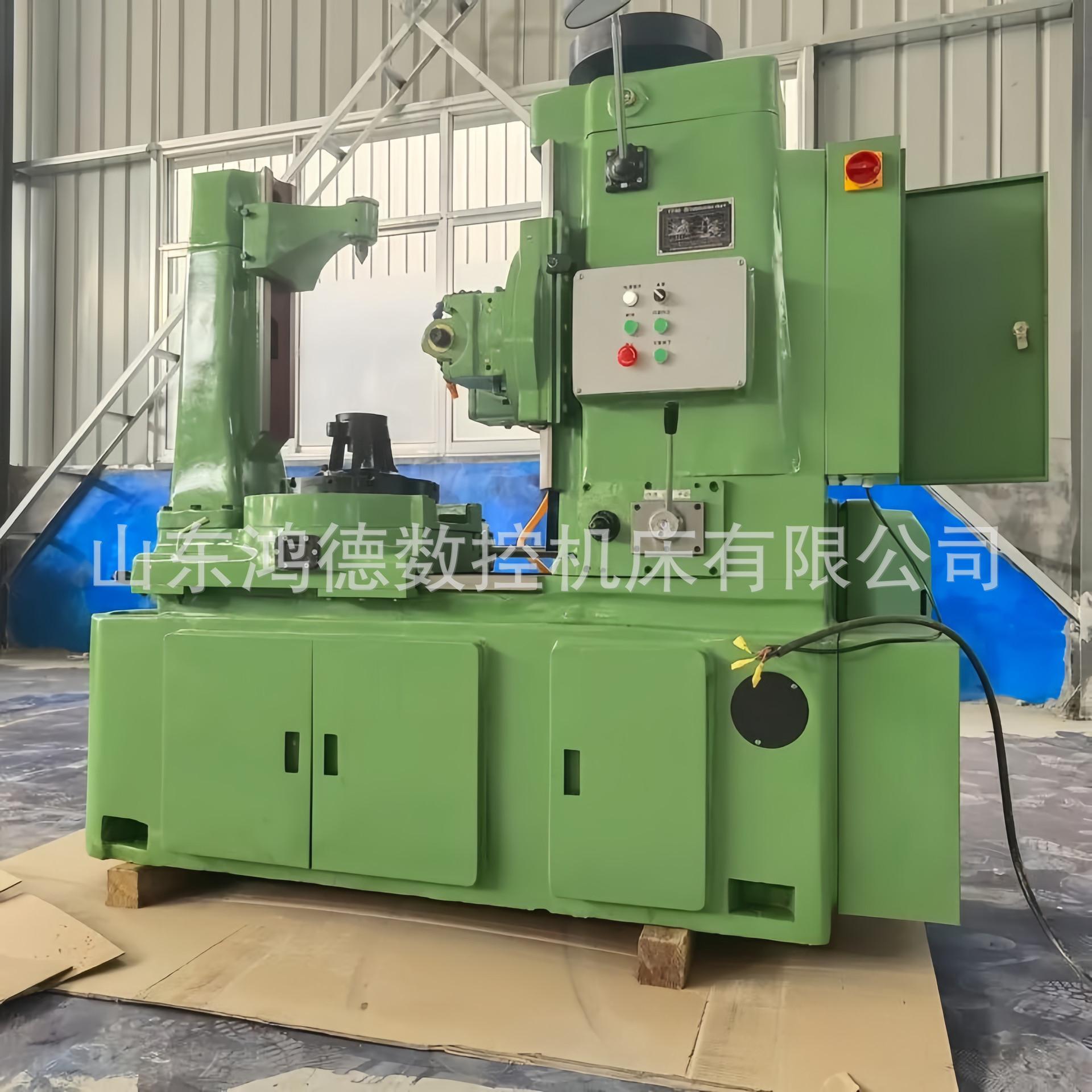

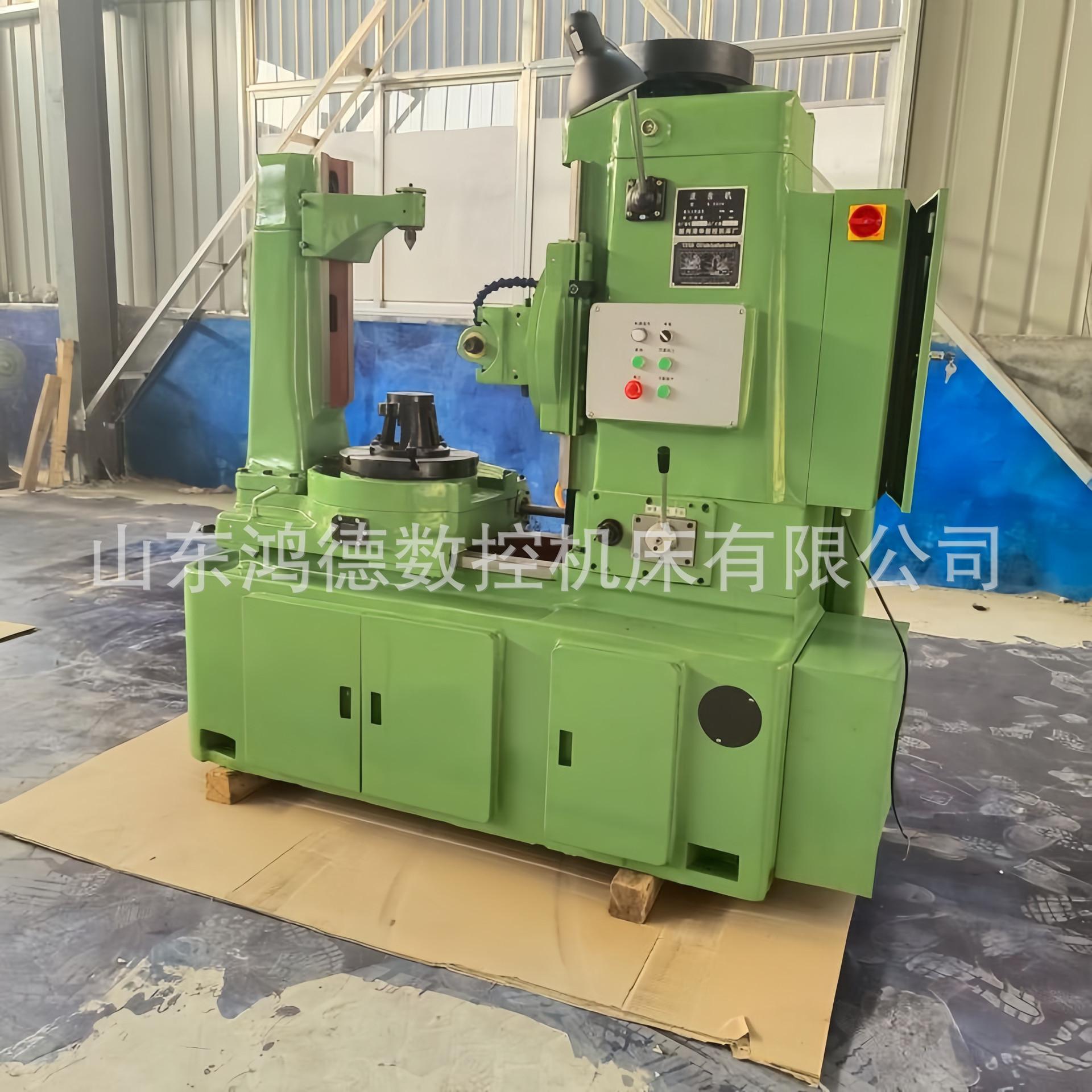

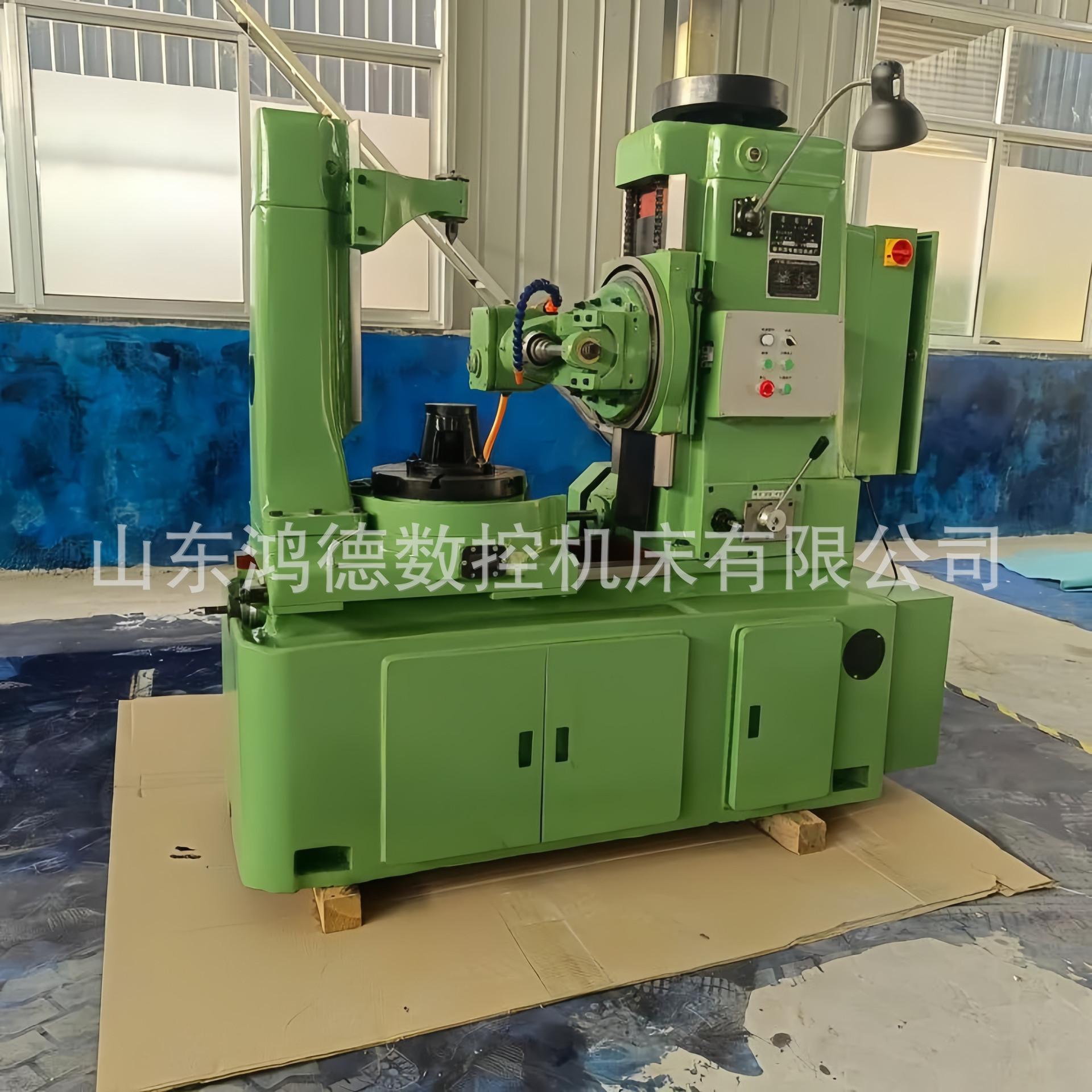

Las fresadoras de engranajes ordinarias pueden procesar engranajes cilíndricos rectos y helicoidales, ruedas dentadas sinfín y ejes estriados cortos, y son adecuadas para fábricas que producen engranajes en piezas individuales, lotes pequeños o lotes. La máquina herramienta tiene una estructura excelente, gran rigidez, buena precisión de trabajo, operación conveniente y ajuste simple; puede trabajar en modo de fresado en avance o fresado en retroceso.
Las fresadoras de engranajes se utilizan ampliamente en diversas industrias de fabricación mecánica, como automóviles, tractores, máquinas herramienta, maquinaria de ingeniería, maquinaria minera, maquinaria metalúrgica, petróleo, instrumentos, aeronaves y naves espaciales. Las máquinas de procesamiento de engranajes se utilizan para procesar diversos engranajes cilíndricos, engranajes cónicos y otras piezas dentadas.
La máquina herramienta está equipada con estructura de parada automática, dispositivo de seguridad y sistema de lubricación automática.
Descripción de la función
Las fresadoras de engranajes son adecuadas para mecanizar diversos engranajes cilíndricos rectos, engranajes helicoidales y engranajes sinfín.
Esta máquina herramienta es adecuada para producción de piezas únicas y producción por lotes. Si hay más de una máquina herramienta del mismo tipo, la forma más razonable de usarla es asignar varias máquinas herramienta específicamente para corte fino para asegurar el excelente procesamiento de las máquinas herramienta.
Esta máquina herramienta tiene suficiente rigidez. Al tallar engranajes, puede procesar hasta la profundidad de diente requerida en una sola pasada, o puede cortar en varias pasadas (corte por capas). Al cortar por capas, la cantidad de corte para cada pasada debe cambiarse según ciertas reglas, como seleccionar la velocidad de corte, la velocidad de avance y la profundidad de corte fino razonables, e instalar la pieza de trabajo con precisión. Esta máquina herramienta puede cortar engranajes de precisión de nivel siete.
Dado que esta máquina herramienta está equipada con un dispositivo de equilibrado hidráulico para equilibrar la resistencia al corte del portaherramientas, esta máquina herramienta puede usarse para fresado descendente para mejorar la eficiencia de producción de la máquina herramienta. La máquina herramienta está equipada con un dispositivo de movimiento rápido del portaherramientas y un mecanismo de parada automática cuando se completa el corte. Por lo tanto, esta máquina herramienta no solo se usa ampliamente en el procesamiento de engranajes, sino que también es fácil de operar y también puede usarse para la gestión de múltiples máquinas herramienta.
|
Presupuesto
|
Modelo
|
unidad
|
Y3180
|
|
Diámetro máximo de la pieza de trabajo
|
Diámetro máximo de mecanizado
|
mm
|
Con columna trasera 550
|
|
mm
|
Sin columna trasera 800
|
|
Pieza de trabajo máxima
|
Módulo máximo
|
|
M=10
|
|
Altura máxima de procesamiento de 800 mm
|
Altura máxima de mecanizado
|
mm
|
320
|
|
Diámetro/longitud máximos de la herramienta
|
Diámetro/longitud máxima de la herramienta
|
mm
|
180/180
|
|
Ángulo máximo de rotación de la herramienta
|
Ángulo máximo de giro de la herramienta
|
°
|
±60
|
|
Portaherramientas de movimiento rápido vertical
|
Velocidad de recuperación de la herramienta vertical
|
mm/min
|
529
|
|
Diámetro del banco de trabajo
|
Diámetro de la mesa de trabajo
|
mm
|
650
|
|
Diámetro del orificio del banco de trabajo
|
Diámetro del orificio de la mesa de trabajo
|
mm
|
80
|
|
Motor de mesa de alta velocidad de movimiento
|
Mesa de trabajo de alta velocidad
|
mm/min
|
460
|
|
Velocidad de la cuchilla rodante principal
|
velocidad/nivel de la placa principal
|
r/min
|
40-200 / 8 pasos
|
|
El corazón de la pieza de trabajo se encuentra en el eje del bastidor de la herramienta, a la distancia de la mesa de trabajo.
|
Distancia entre el centro de la pieza de trabajo y el centro del poste de herramientas
|
mm
|
50-550
|
|
Distancia efectiva de la mesa de trabajo al apoyo del cojinete de la columna
|
Distancia desde la cara de la mesa de trabajo hasta la cara del cabezal del cojinete de soporte exterior
|
mm
|
400-600
|
|
Distancia de la mesa de trabajo al eje de la herramienta
|
Distancia desde el centro de la placa hasta la cara de la mesa de trabajo
|
mm
|
235-585
|
|
Movimiento axial de la herramienta
|
Recorrido axial máximo de la herramienta
|
mm
|
60
|
|
potencia del motor principal
|
Motor principal
|
kilovatio
|
5.5
|
|
Cono del husillo
|
Cono del husillo
|
|
Morse 5
|
|
Dimensiones
|
Tamaño de la máquina (largo × ancho × alto)
|
mm
|
2752×1490×1870
|
|
Peso de la máquina
|
Peso
|
el
|
5.5
|
