Introducción del producto del sistema de comunicación de fugas:

El sistema de comunicación por fuga de mina es un sistema de comunicación móvil por radio utilizado especialmente en entornos subterráneos como minas, túneles y proyectos de defensa civil aérea. Sus características son la transmisión de señal clara, precisa, segura y confiable. El sistema consta principalmente de una estación base, un tándem, un cable de fuga y múltiples dispositivos portátiles. Puede permitir la comunicación directa entre el personal de mando y despacho arriba y abajo de la mina y la locomotora, el personal de mantenimiento y el personal en cada frente de trabajo; todo el personal que utiliza dispositivos portátiles bajo tierra puede hablar entre sí a través de la estación base; también puede conectarse a la red telefónica alámbrica en la superficie para lograr el propósito de hablar entre el dispositivo portátil subterráneo y el teléfono ordinario en la superficie. De esta manera, las instrucciones y la información relevante arriba y abajo de la mina se pueden comunicar de manera oportuna, lo cual es de gran importancia para la gestión de la mina para mejorar la productividad laboral. Debido a que tiene menos equipos de apoyo, operación simple, seguridad y confiabilidad, y bajo precio, es muy popular en las minas de carbón.

Aplicación del producto del sistema de comunicación de fugas:

1. Ingeniería de redes de sistemas de comunicación de fugas para el despacho de locomotoras subterráneas en minas:

Este sistema combina equipos de comunicación para la comunicación subterránea y el control de la operación de locomotoras en túneles. Ofrece una excelente transmisión de señales de voz. Tras la instalación, el personal de la estación de despacho de locomotoras puede despachar y controlarlas de forma flexible y rápida en cualquier momento. El maquinista también puede informar rápidamente del estado y la ubicación de la locomotora a la estación de despacho, garantizando así su operación estable y segura. Los componentes que soportan este sistema son equipos intrínsecamente seguros para minería, aptos para entornos con polvo de carbón y gases explosivos (túneles mineros). El sistema consta de tres partes: una estación base (que incluye una estación base, una máquina tándem, una fuente de alimentación con voltaje estabilizado y un teléfono móvil a prueba de explosiones), un cable de transmisión de señal (que incluye un cable de protección contra fugas y un amplificador de relé bidireccional) y un dispositivo portátil. La distancia de llamada entre la estación base y la estación móvil es de 15 km para una sola línea; la distancia total con ramales puede alcanzar los 25 km. Todos los equipos de la estación terrestre se pueden colocar en el escritorio de la sala de despacho de la mina y pueden funcionar utilizando electricidad de iluminación CA de 127 V 50 Hz.

2. Conexión en red del sistema de comunicación de fugas de minas para la verificación de puntos de vagones de personal en pozos inclinados y el mantenimiento de pozos verticales:

Este sistema es un dispositivo de comunicación que permite al personal de la sala de máquinas, sobre el pozo, comunicarse con el personal de mantenimiento de la locomotora de pozo inclinado o del tanque colgante de pozo vertical. Transmite eficazmente señales de voz y puntos, de modo que el personal correspondiente, sobre el pozo, y el personal de los pozos inclinado y vertical puedan establecer un contacto cercano. El sistema consta de una estación base en la sala de máquinas, una fuente de alimentación con tensión estabilizada, un cable de fugas tendido en el pozo y un dispositivo portátil que la persona lleva consigo. Las señales de voz y puntos recibidas por la estación base se emiten a través del altavoz del micrófono externo a la máquina, y el dispositivo portátil puede utilizarse para la comunicación o el contacto de puntos en un entorno de ruido de 85 dB. (La estación base memoriza y muestra el número de veces que se repiten los puntos). El equipo que soporta este sistema puede utilizarse en minas con polvo de carbón y gases explosivos. La instalación de este conjunto de equipos garantiza el trabajo seguro y fiable del personal del pozo inclinado y del personal de mantenimiento del pozo vertical. La estación base y la fuente de alimentación estabilizada por voltaje están ubicadas en el escritorio de la sala de máquinas y utilizan energía de iluminación de 127 V CA.

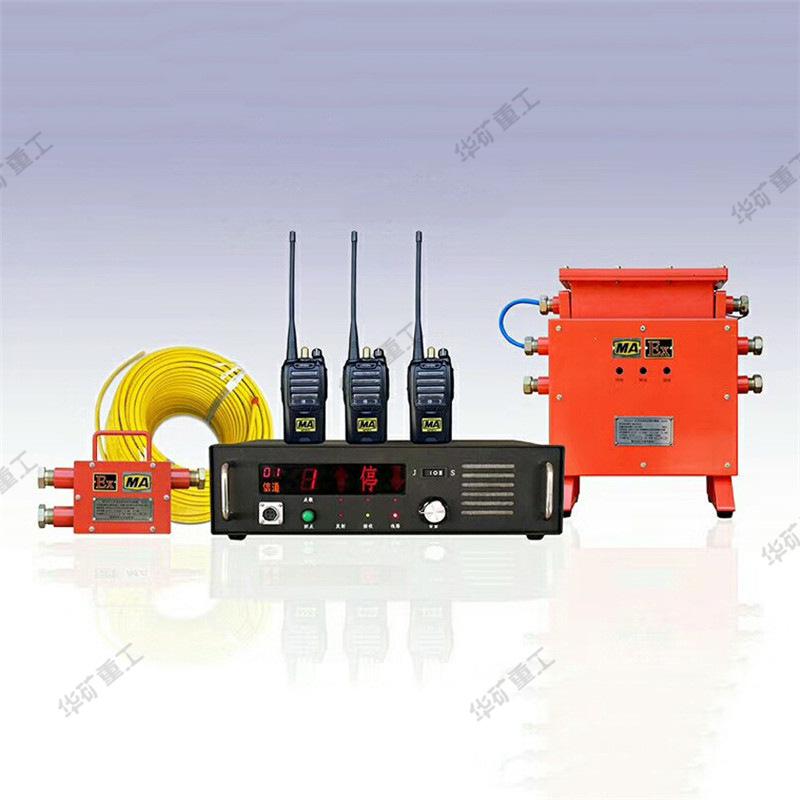

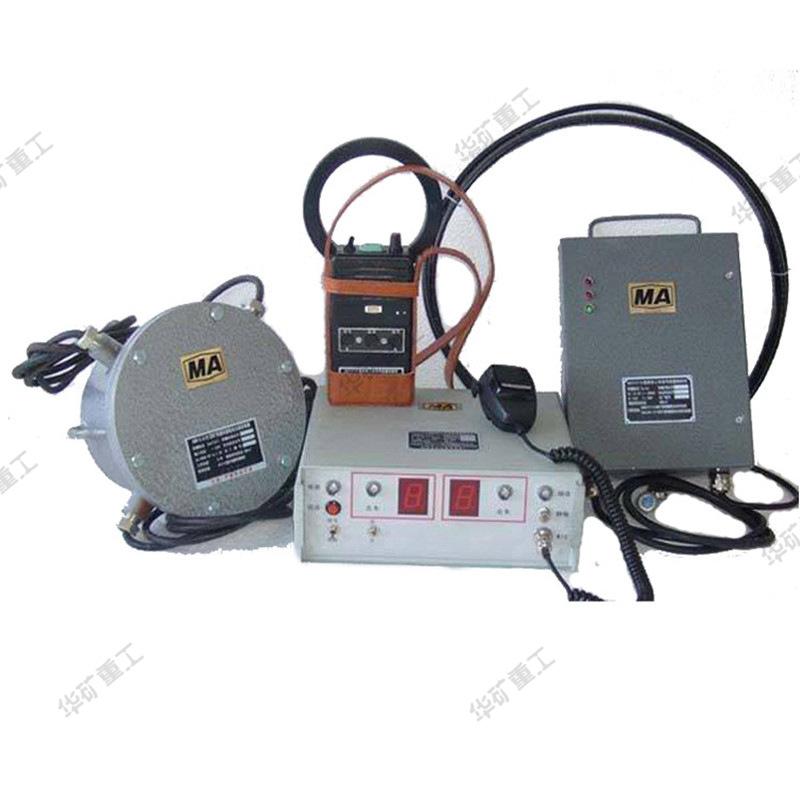

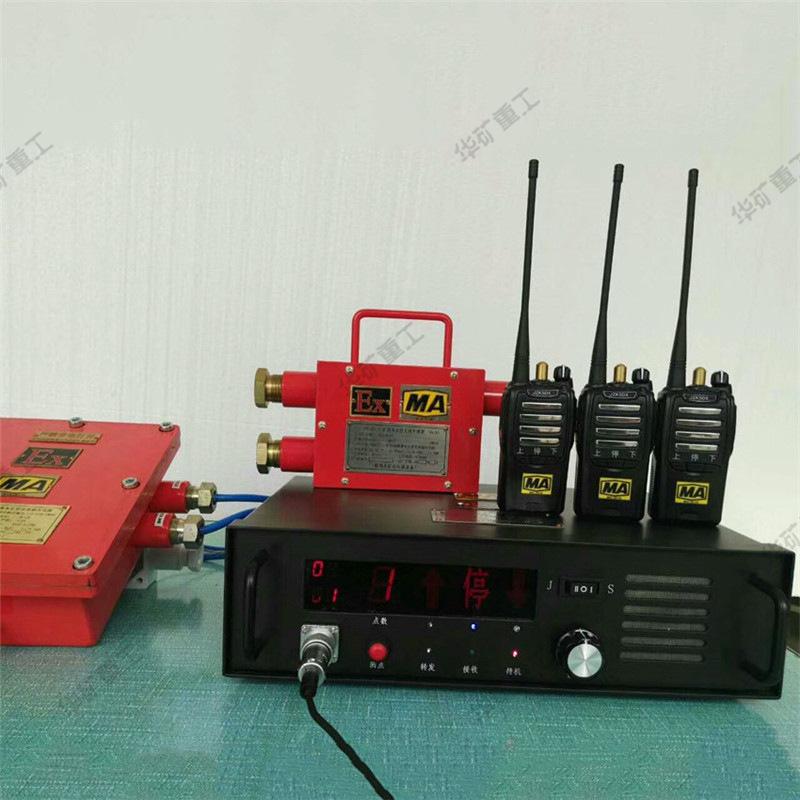

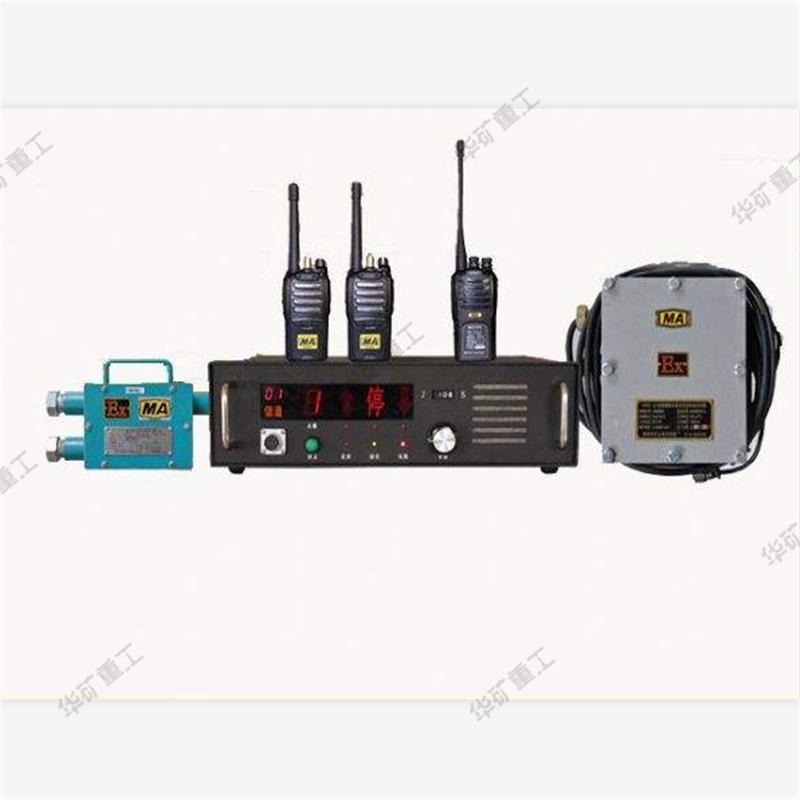

Composición del producto del sistema de comunicación de fugas:

1. Máquina tándem

La unidad tándem es una extensión del sistema de comunicación de fugas. Esta unidad se utiliza junto con el equipo asociado para lograr la comunicación RF en tándem entre el puerto de antena de la estación base y los cables de fuga de cuatro vías.

2. Base

La estación base es la unidad principal del sistema de comunicación de fugas y es operada por el personal de servicio. Permite la comunicación bidireccional con la máquina auxiliar (máquina portátil) y la transferencia de la comunicación entre máquinas auxiliares. También permite conectar la estación de radio cableada del pozo con la estación de radio subterránea a través de la máquina tándem para lograr la comunicación bidireccional.

3. Fuente de alimentación a prueba de explosiones

La fuente de alimentación está equipada con protección contra cortocircuitos y sobrecorriente.

4. Cable con fugas

Este sistema utiliza un cable con fugas con una estructura de "enrollado superpuesto contorneado", que ofrece buen rendimiento, alta fiabilidad y capacidad para transmitir y radiar señales de radiofrecuencia. En el carril, la intensidad de la señal de radio que genera es 15 dB superior a la de los cables con fugas convencionales, ofrece buena cobertura lateral y un mejor efecto de cegamiento que otros cables similares.

5. Teléfono móvil

Los dispositivos portátiles están equipados para los trabajadores móviles subterráneos. En el túnel, dentro del alcance del canal de transmisión de fugas, pueden comunicarse con la estación base; mediante el funcionamiento de la estación base, el personal puede comunicarse con el teléfono fijo en el pozo; también pueden comunicarse entre sí a través de la estación base.

6. Amplificador bidireccional

El amplificador repetidor bidireccional es un dispositivo de apoyo para sistemas de comunicación con fugas. Su función es amplificar la señal de radiofrecuencia para compensar la pérdida de transmisión causada por el cable con fugas. El amplificador amplifica la señal transmitida en dos direcciones (A→B)(B→A) entre la estación base (A) y el teléfono (B). Se caracteriza por un amplio rango dinámico, control ALC y bajo nivel de ruido. El amplificador se divide en dos tipos: de dos y tres puertos. El de tres puertos se utiliza para ramificar el cable con fugas. El amplificador cuenta con un atenuador multietapa para compensar la pérdida de transmisión de cables cortos de diferentes tamaños.
