Inicialmente, como radioaficionado, Hugen necesitaba un dispositivo portátil para medir filtros y antenas, así que investigó e hizo este NanoVNA. Este VNA hace referencia al diseño relevante de edy555 en Japón, modifica parte del circuito, añade un circuito de gestión de batería y rediseña la PCB. Diseña un software de control para PC simple y práctico, que puede exportar archivos Touchstone(snp) para varios diseños de radio y software. El algoritmo de frecuencia mejorado puede utilizar la extensión armónica impar de si5351 para admitir una frecuencia de medición de hasta 900 MHz, la banda de 50K-300MHz directamente salida por si5351 proporciona un rango dinámico mejor que 70dB, la banda extendida de 300M-600MHz puede proporcionar un rango dinámico mejor que 50dB, y la banda de 600M-900M proporciona un rango dinámico mejor que 40dB. Diseña láminas de blindaje metálico, que pueden reducir la interferencia externa y mejorar la precisión de la medición.
Ahora algunos estudiantes han clonado este NanoVNA, pero esos productos son simples copias de versiones tempranas del VNA versión Hugen, incluso se omite el blindaje, y hay deficiencias de hardware, lo que causará una seria degradación del rendimiento. Todos pueden comprar y probar para comparar, nuestra tienda admite devoluciones y cambios sin motivo en siete días.

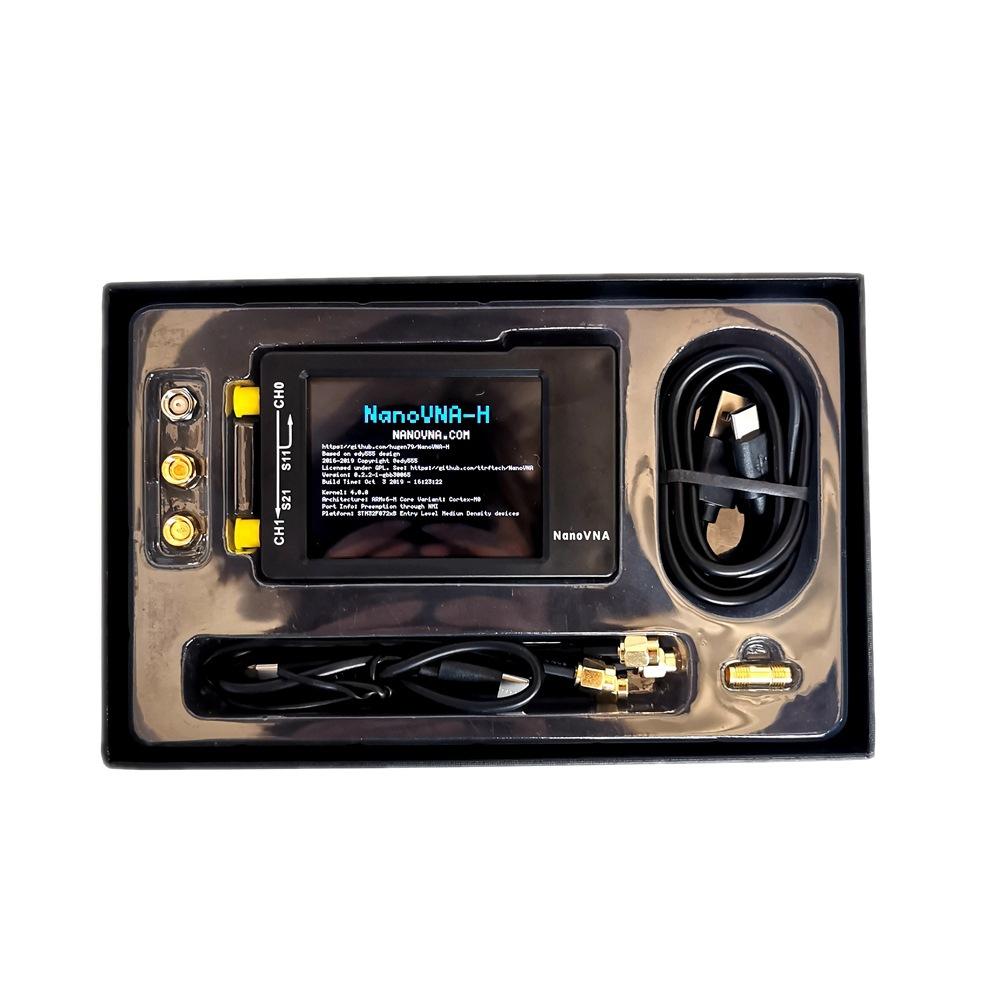

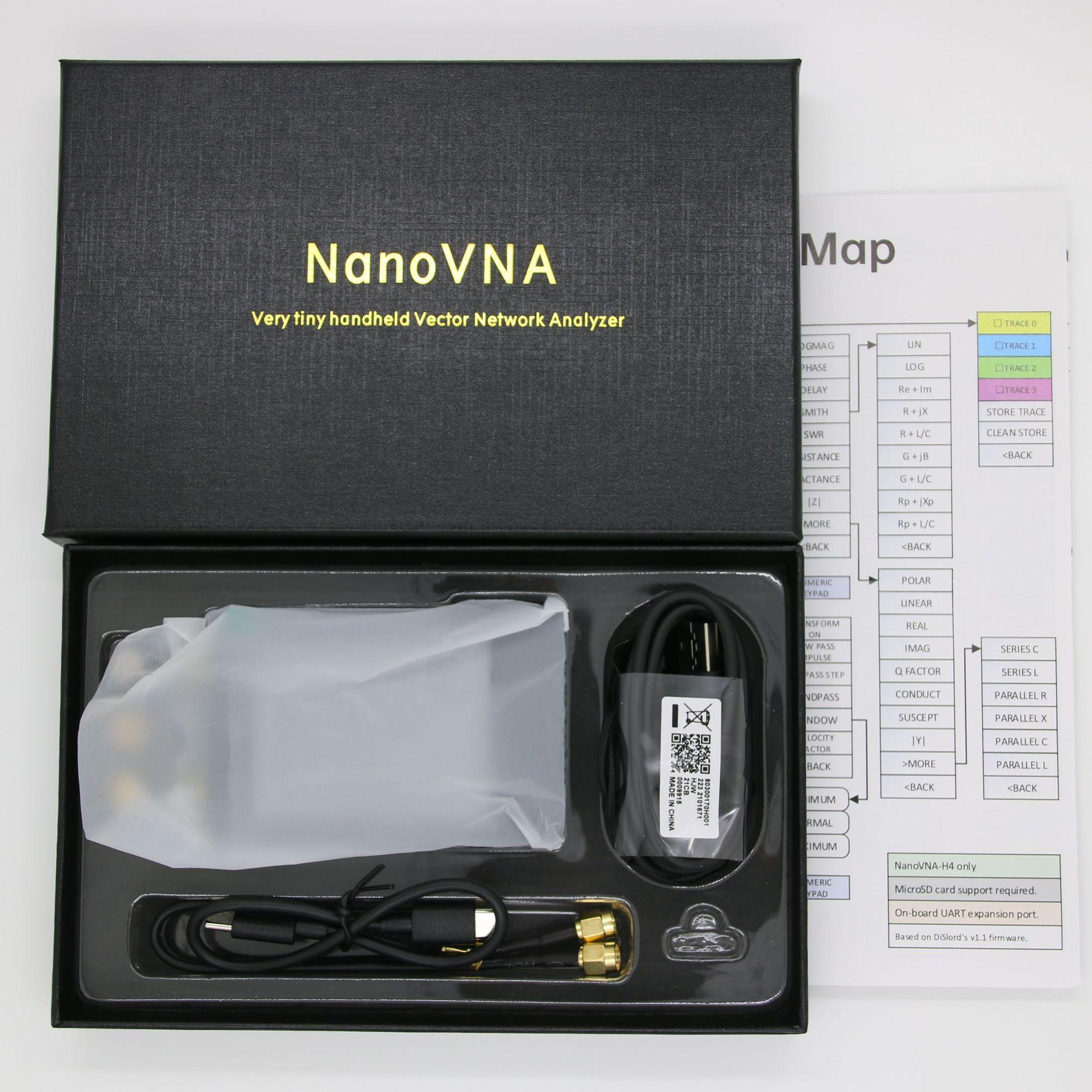

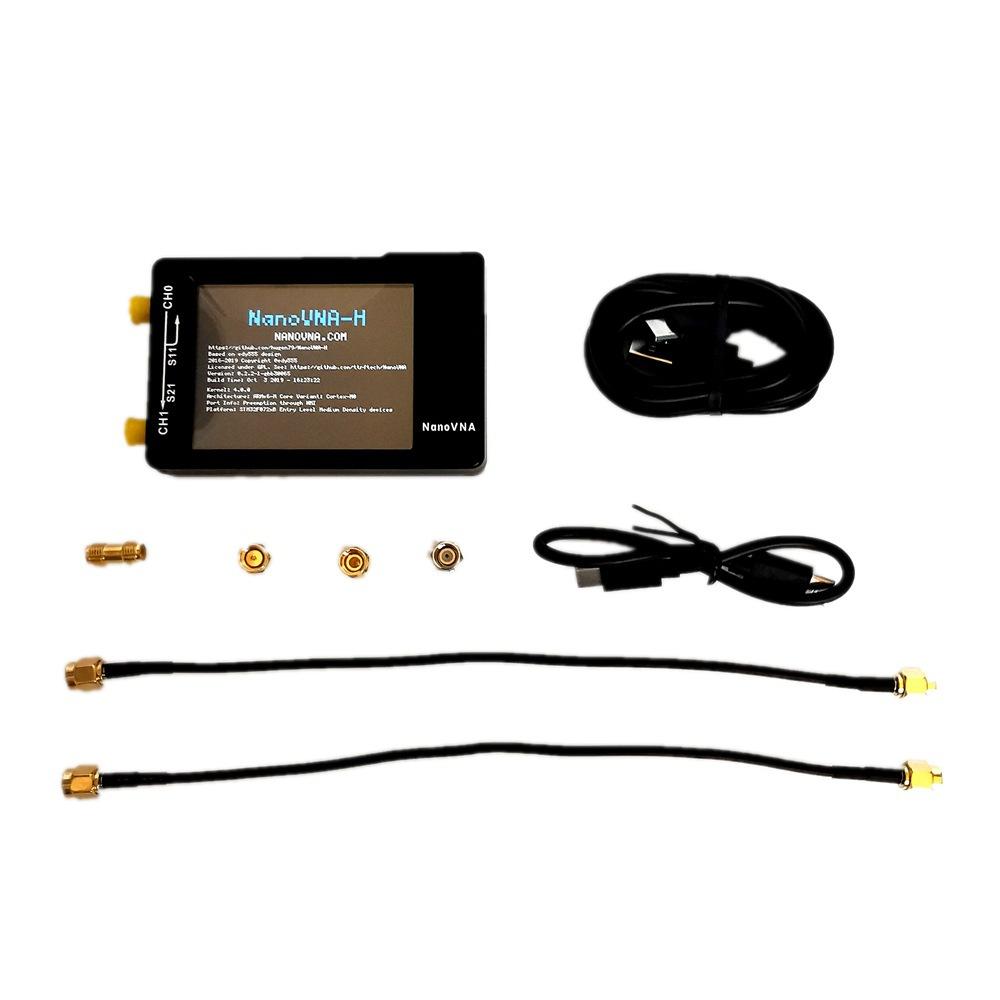

【 Elige nuestro NanoVNA 】
……………………………………………………………………………………
1. Host NanoVNA*1 (incluyendo pantalla táctil de 2.8 pulgadas, batería de 650 mAh)
2. Cable RF SMA macho a macho de 20 cm RG174*2
3. Conector SMA hembra a hembra*1
4. Kit de calibración simple SMA CORTO *1
5. Kit de calibración simple SMA ABIERTO *1
6. Kit de calibración simple SMA CARGA *1
7. Cable de datos USB tipo C*1

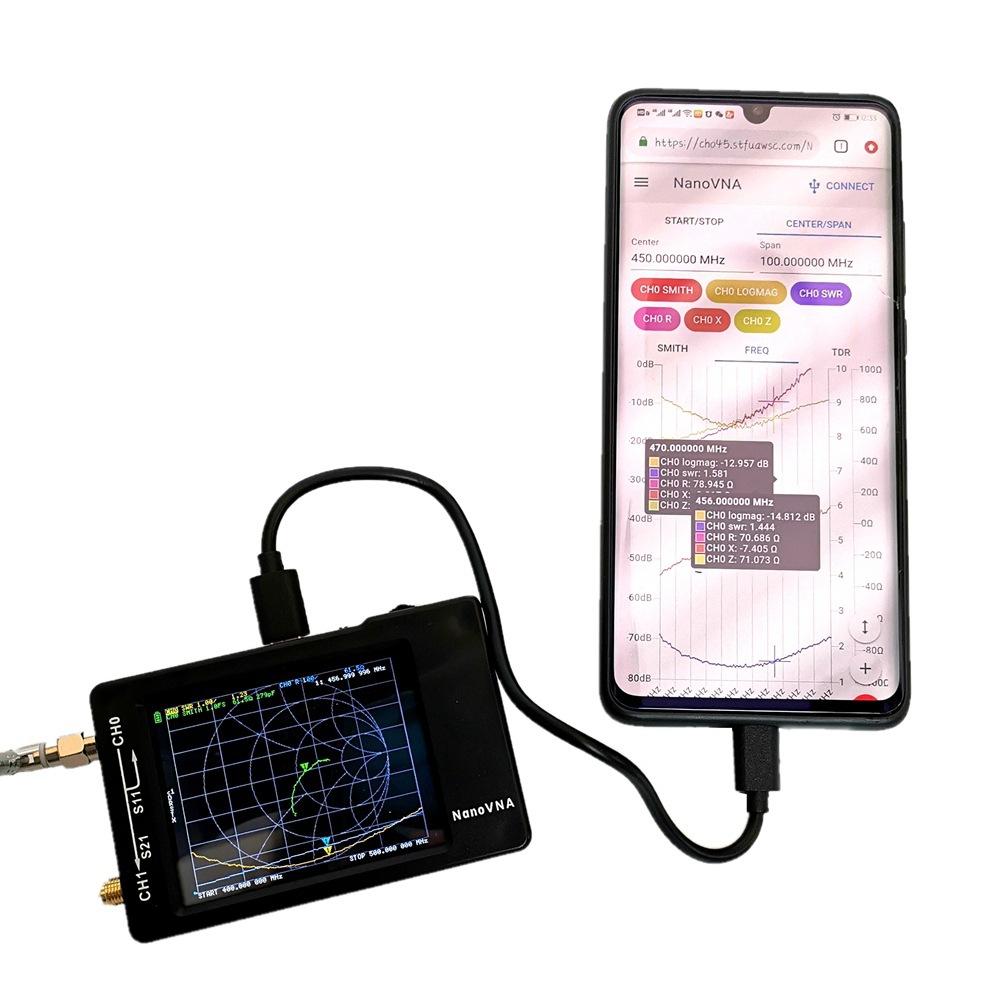

8. Tipo-c a Tipo-c *1 Admite conexión a la mayoría de los teléfonos Android

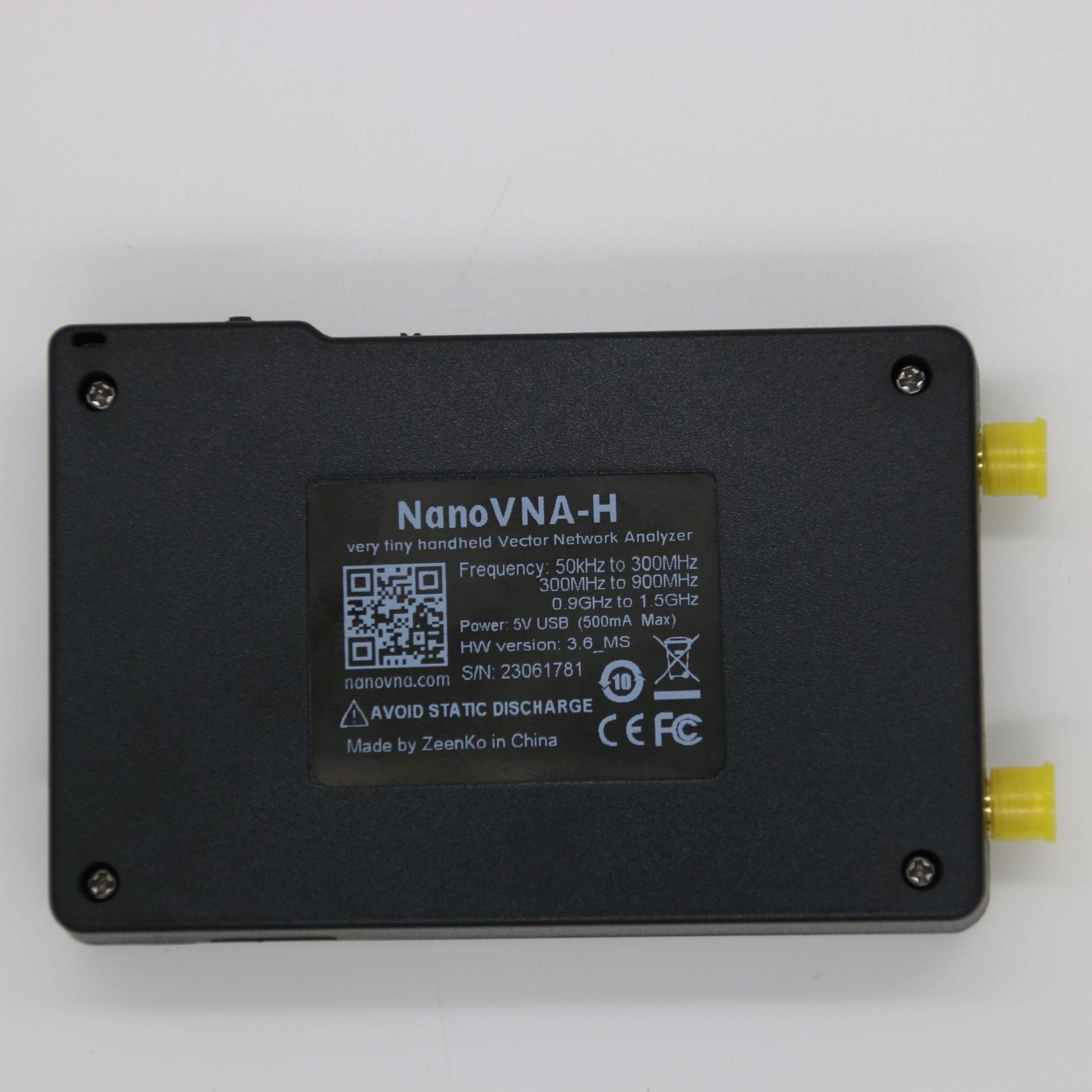

● PCB: 54mm x 85.5mm x 11mm (excluyendo conectores, interruptores)
● Frecuencia de medición: 50KHz ~ 1.5GHz
● Salida RF: -13dbm ( -9dbm)
● Precisión de frecuencia: <2ppm
● Estabilidad de frecuencia: <0.5ppm
● Rango de medición: ● Rango de medición: 70dB(50kHz-300 MHz),(50dB (300M-900MHz), 40dB (900M-1500MHz));
● ROE del puerto: < 1.1

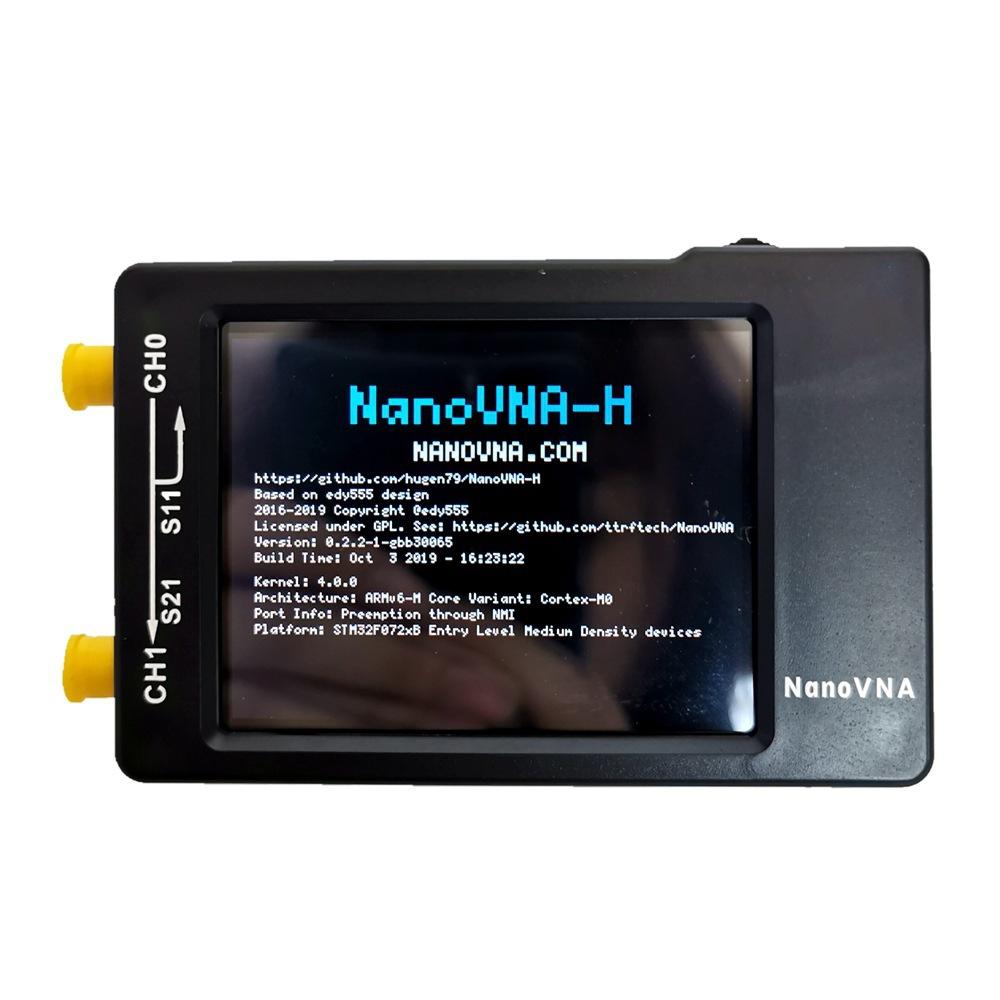

● Pantalla: TFT de 2.8 pulgadas (320 x240)
● Interfaz USB: USB tipo C Modo de comunicación: CDC (serie)
● Fuente de alimentación: USB 5V 120mA, batería integrada de 650mAh, corriente de carga 1A, se puede usar continuamente durante más de 4 horas
● Número de puntos de calibración: 101 (fijos)
● Número de puntos de escaneo: 101 (fijo)
● Mostrar seguimiento: 4, Marcado: 4, Ajustes guardados: 5
Medir parámetros S, VSWR, fase, retardo, diagrama de Smith, etc.;

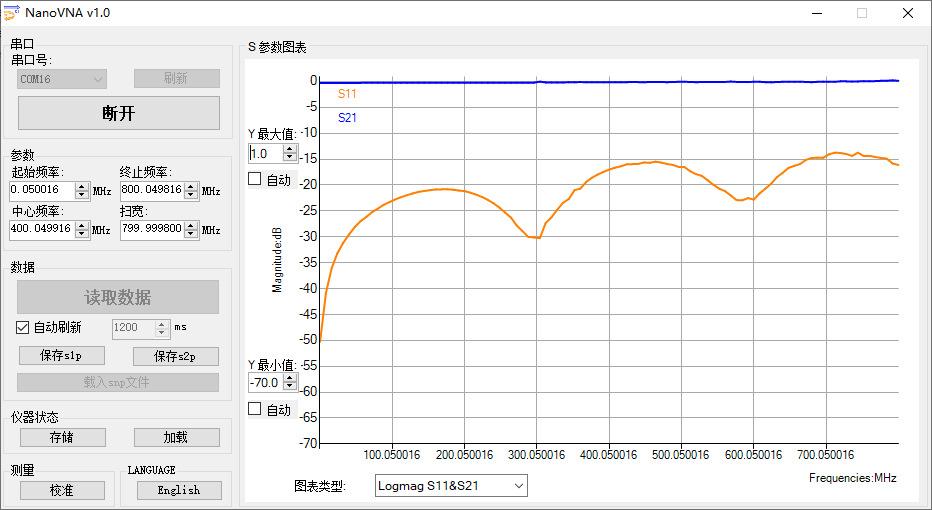

El software de computadora admite control y visualización en tiempo real, y puede exportar archivos Touchstone(snp) para varios diseños de radio y software.

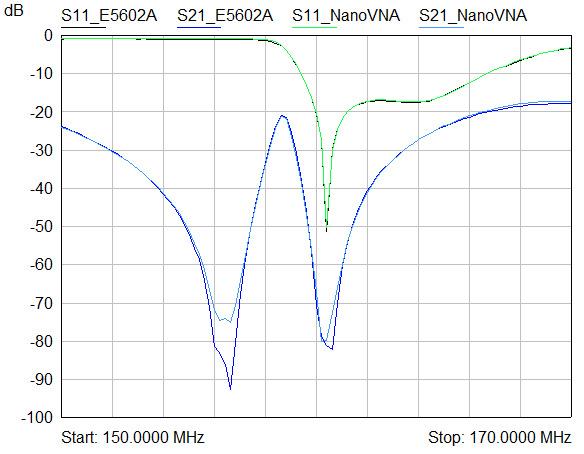

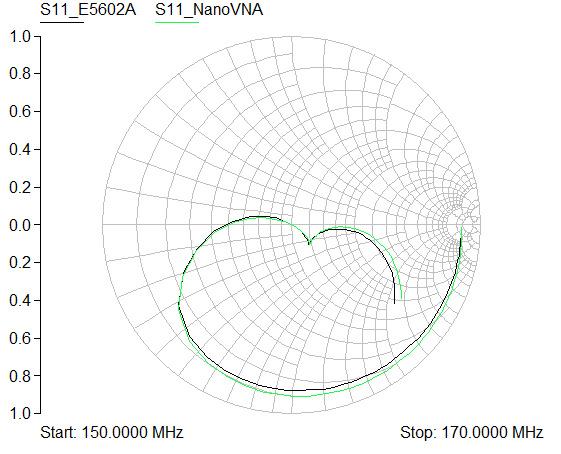

Como dispositivo de medición, la precisión es fundamental. Este equipo incluye un sencillo kit de calibración. Al igual que el análisis de redes vectoriales comercial, puede obtener una buena precisión tras una calibración adecuada antes de su uso. El puerto dual se calibra antes de la entrega. Si cambia las condiciones de medición (por ejemplo, al medir con una línea de extensión o al cambiar de un ancho de banda de calibración más estrecho a uno más amplio), deberá recalibrarlo. Tras la calibración, guárdelo como ajuste 0 y úselo directamente la próxima vez que encienda el equipo, o guárdelo junto a los otros 4 elementos guardados y recupérelo cuando lo necesite. La siguiente figura muestra una comparación de los datos de un dúplex de segmento V medidos con NanoVNA y Agilent E5062A en las mismas condiciones de prueba.
Las instrucciones de operación y el software de control para PC se pueden descargar por usted mismo:
https://share.weiyun.com/5HFmWGl
o https://pan.baidu.com/s/1SXz5BsYJiAF-eUpFG_2l-g Código de extracción: kixh
ohttps://drive.google.com/open?id=1-JViWLBOIzaHTdwdONX2RP8S4EgWxoND
