Actualización importante
PortátilAnalizador de Redes Vectoriales
negro
Tamaño del paquete: 12*9.5*3.5cm Peso del paquete: 180 gramos Método de embalaje: caja de papel

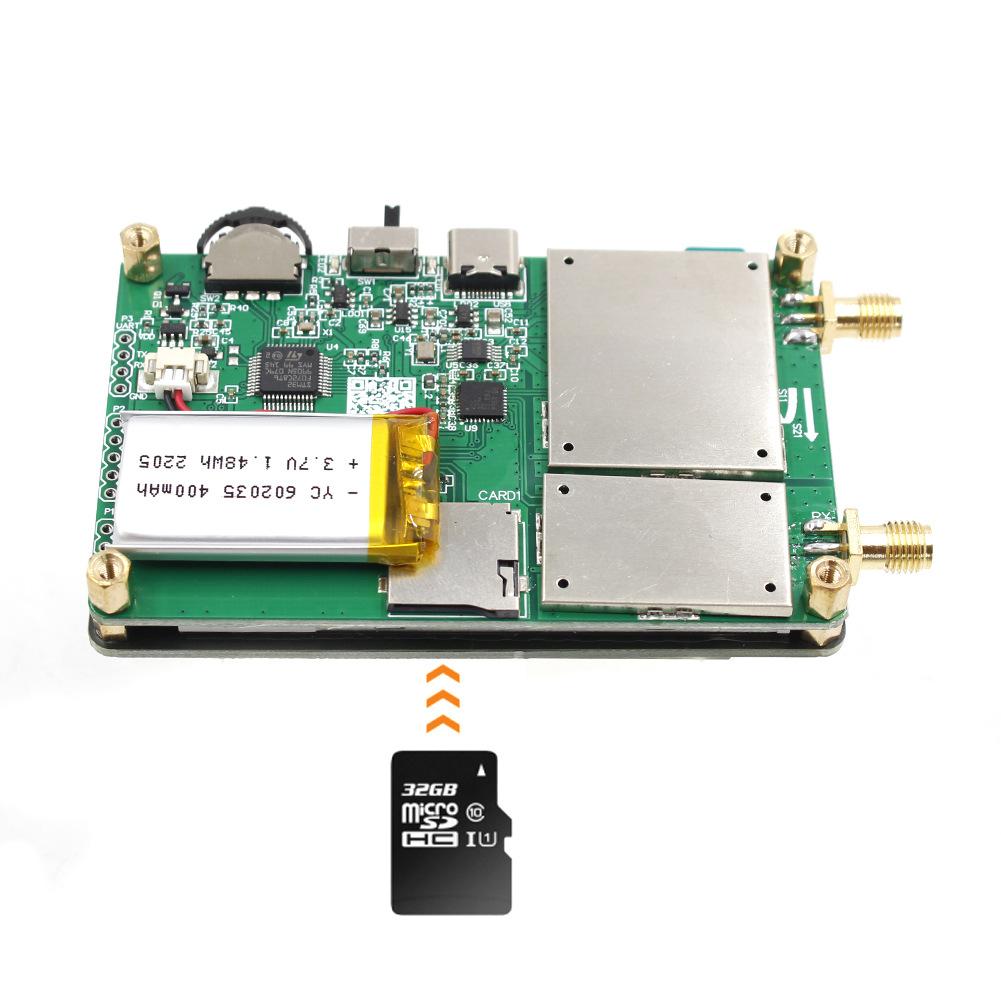

Versión mejorada de PCB NanoVNA-H
Características añadidas después de la actualización:
1.Menor ruido de la fuente de alimentación, menos ruido al usar armónicos;
2. Batería integrada de 1000 mAh

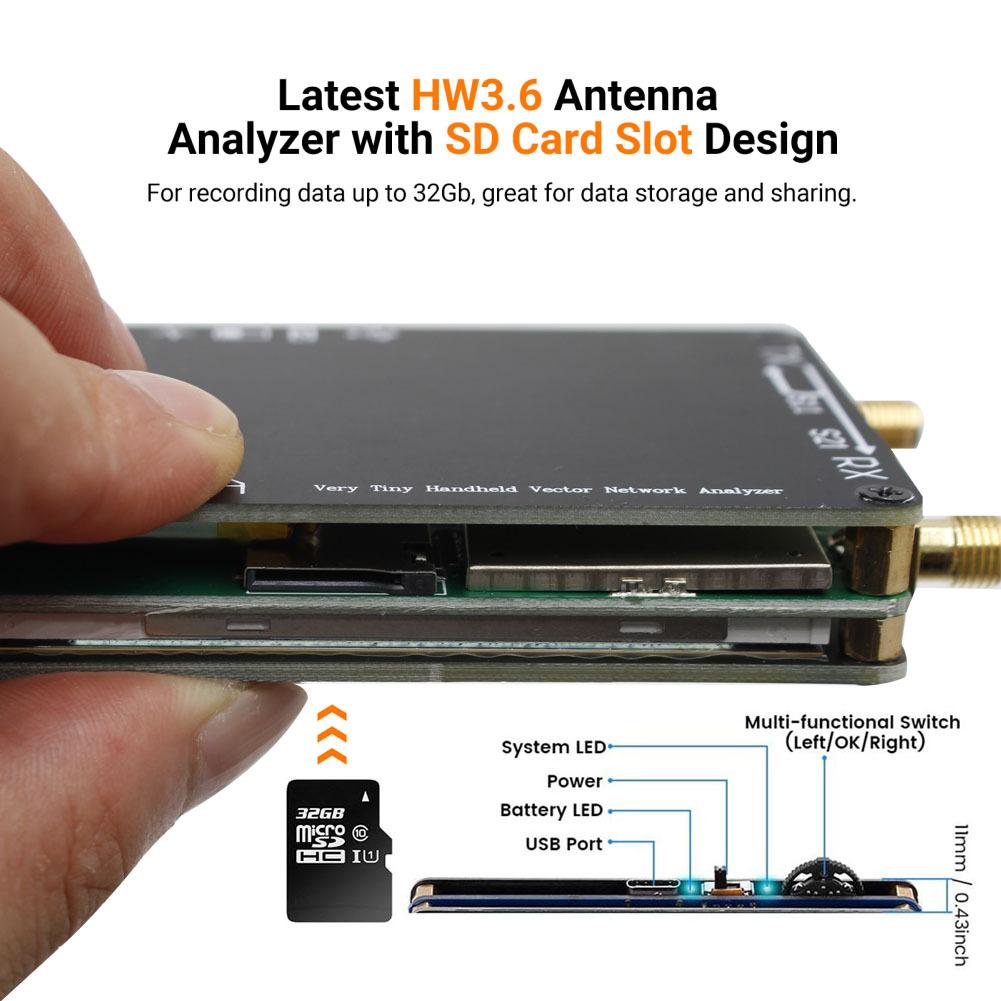

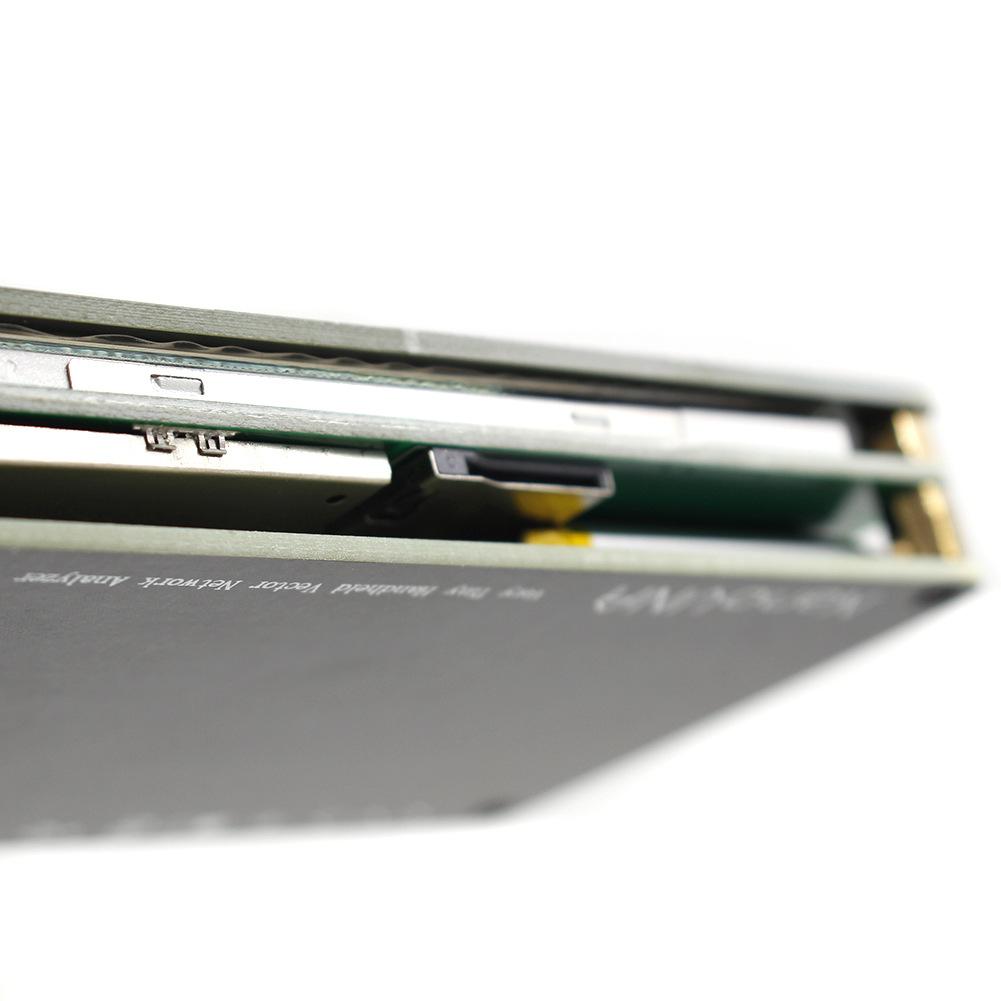

3.añadirMicroSDLa tarjeta es conveniente para guardar datos de prueba;
4.añadirRTCapoyo;
5.Cambiar el nombre del puerto aPuerto1yPuerto2
MicroSDMáximo apoyo32 GB, y solo admiteSPImodelo.

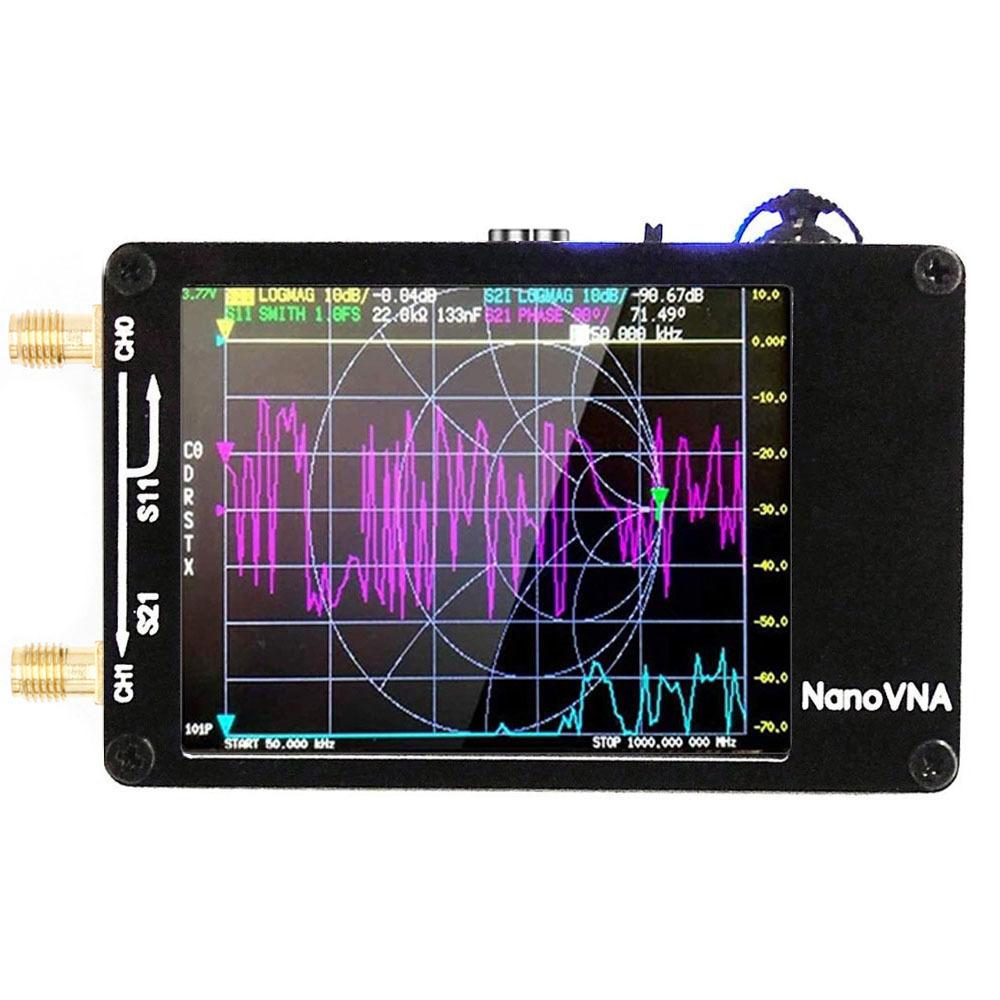

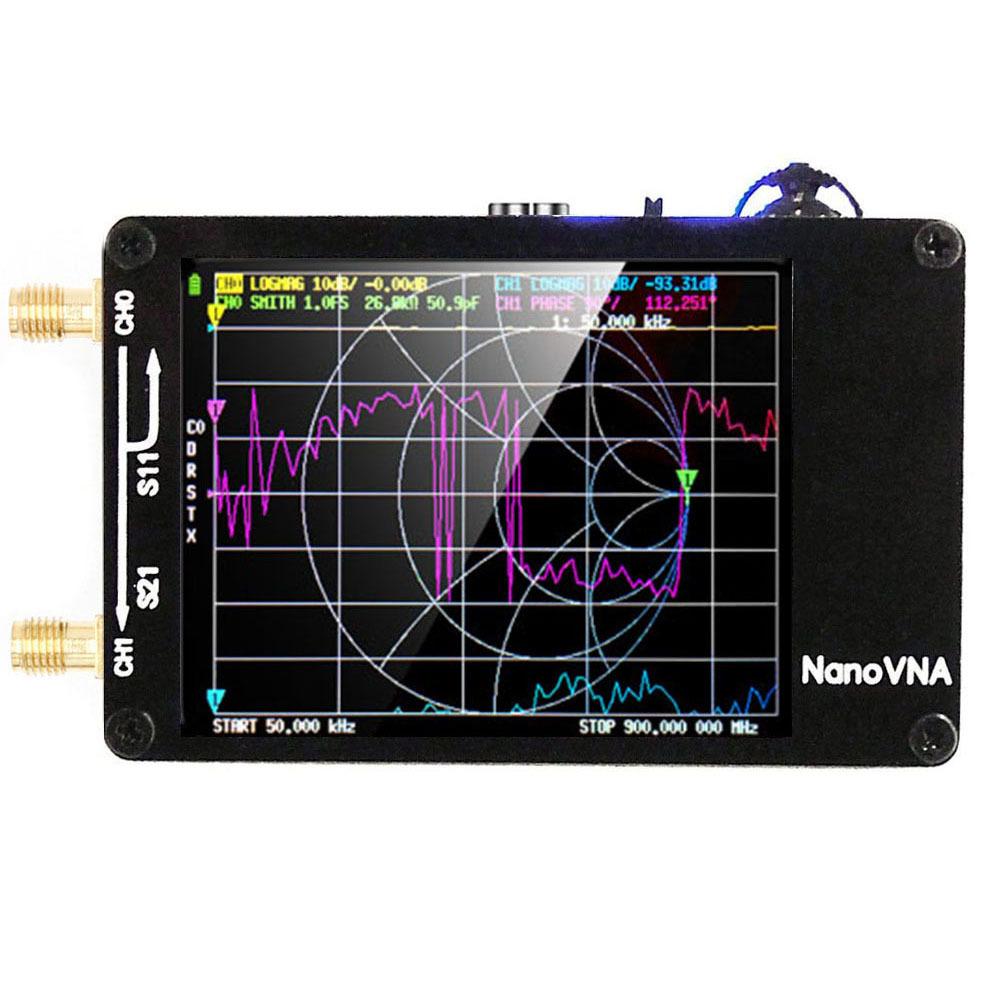

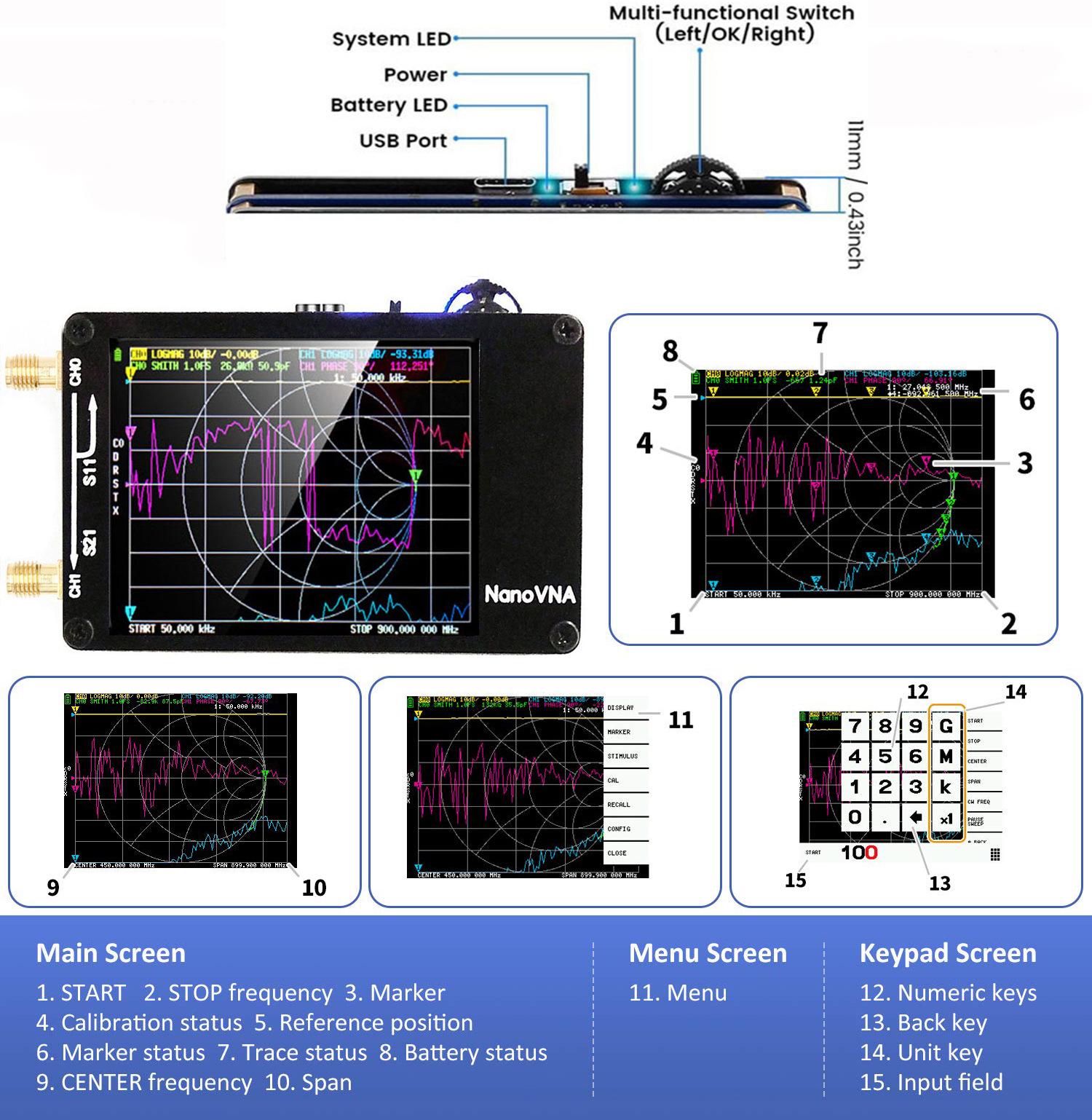

Este es un producto DIY que proporciona la función de medición de red vectorial más completa en tamaño de tarjeta de crédito. Incluye una pantalla táctil de 2.8 pulgadas, una batería de 400 mAh, medición en modo TX/RX y puede medir parámetros S11 y S21 completos. Si necesita obtener S12 y S22, debe cambiar manualmente el cableado del puerto transceptor. Si hay otras imperfecciones, puede comunicarse conmigo.
● Frecuencia de medición: 50KHz ~ 1.5GHz
● Salida RF: -13dbm (máximo -9dbm)
● Precisión de frecuencia: <2ppm
● Estabilidad de frecuencia: <0.5ppm
● Rango de medición: ● Rango de medición: 70dB(50kHz-300 MHz),(50dB (300M-900MHz), 40dB (900M-1500MHz));
● ROE del puerto: < 1.1
● Pantalla: TFT de 2.8 pulgadas (320 x240)
● Interfaz USB: USB tipo C Modo de comunicación: CDC (Serie)
● Fuente de alimentación: USB 5V 120mA, batería integrada de 400mAh, corriente de carga máxima 1A, se puede usar continuamente durante más de 4 horas
● Número de puntos de calibración: 101 (fijos)
● Número de puntos de escaneo: 101 (fijo)
● Seguimiento de pantalla: 4, Marcador: 4, Guardado de ajustes: 5
Medir parámetros S, VSWR, fase, retardo, diagrama de Smith, etc.;

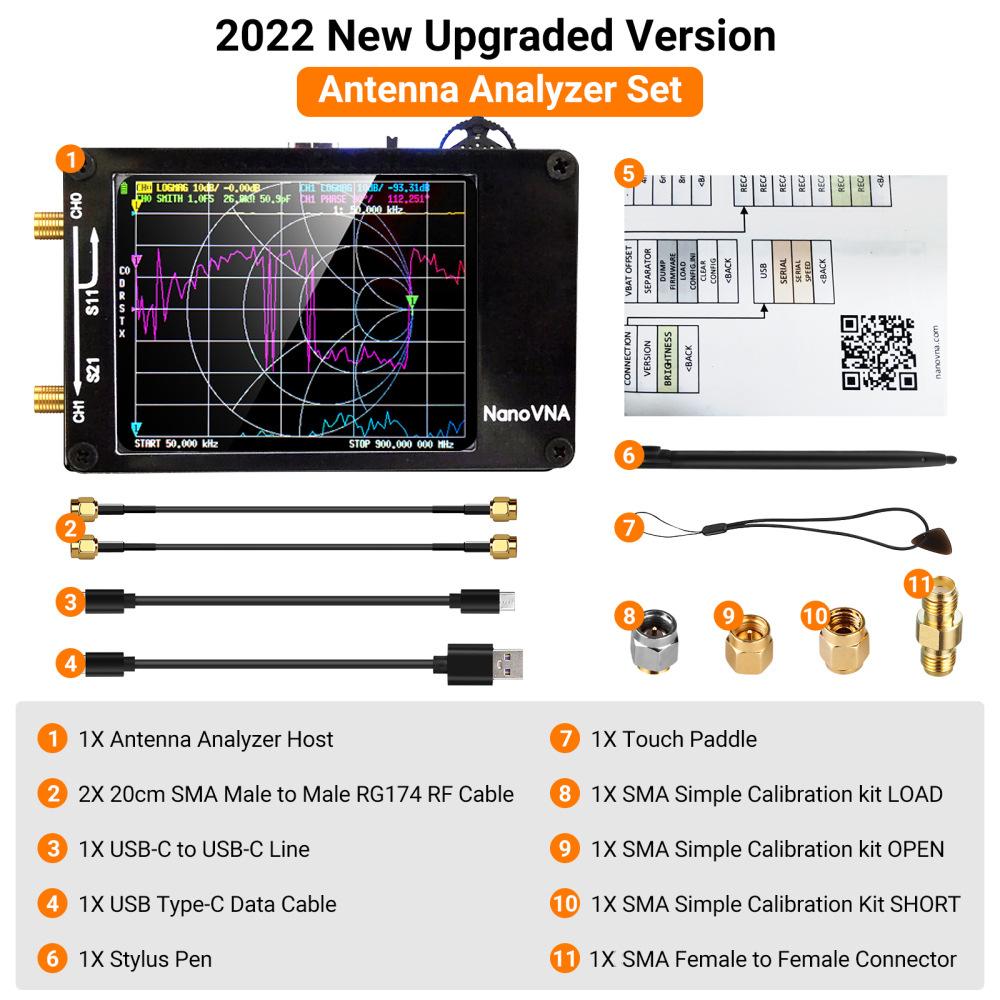

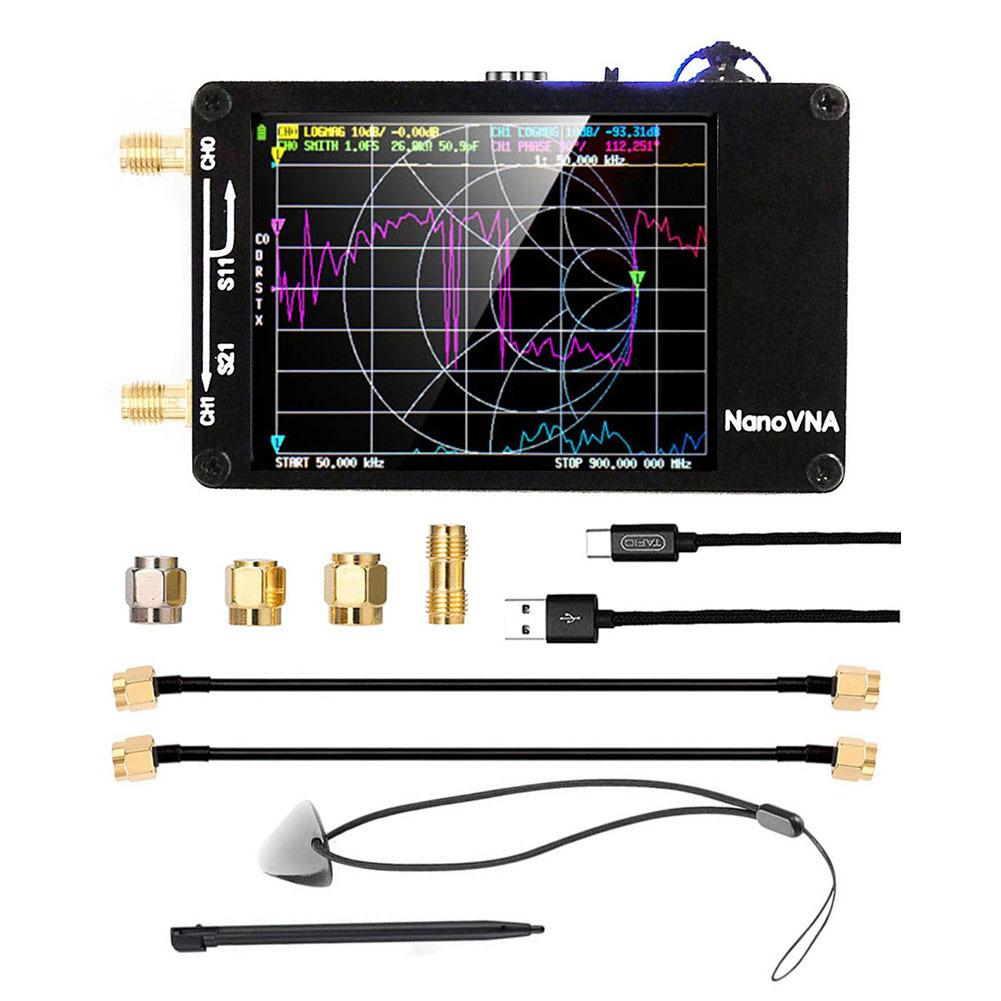

Lista de embalaje:
1. Unidad principal NanoVNA*1 (incluyendo pantalla táctil de 2.8 pulgadas, batería de 1000mAh)
2. Cable RF SMA macho a macho de 20 cm RG174*2
3. Cable USB-C a USB-C
4. Cable de datos USB Tipo-C*1
5. Manual de instrucciones sencillo*1
6. Lápiz táctil*1
7. Recoger*1
8. Kit de calibración simple SMA CARGA *1
9. Kit de calibración simple SMA ABIERTO *1
10. Kit de calibración simple SMA CORTO *1
11. Conector SMA hembra a hembra*1

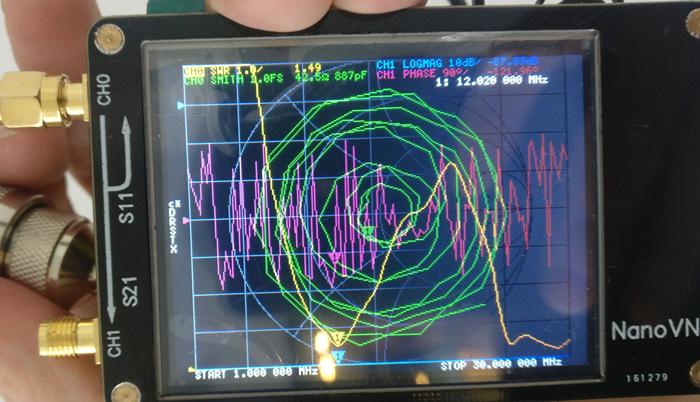

Al medir la antena de onda corta, la línea amarilla en la pantalla de abajo es la relación de onda estacionaria:(Nota: Dado que esta máquina utiliza un puerto SMA, que es una fundición de cobre, no conecte cables rígidos 50-7/RG213 directamente al puerto SMA a través de un conector M a SMA para evitar dañar el puerto SMA. Puede usar el cable SMA incluido para conectarse primero al puerto SMA, y luego usar el conector M a SMA para conectar como se muestra en la figura a continuación)

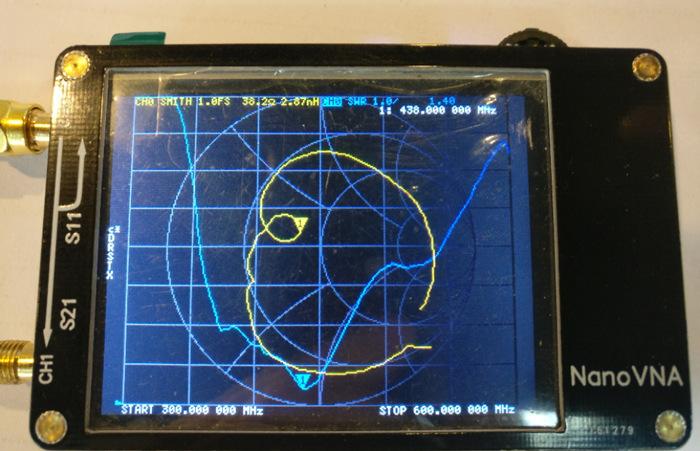

Mediciónantena uhf

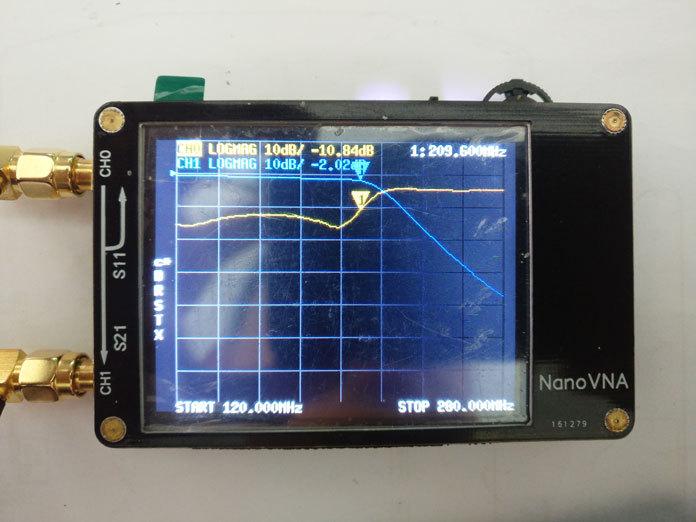

MediciónFiltro de Paso Bajo VHF

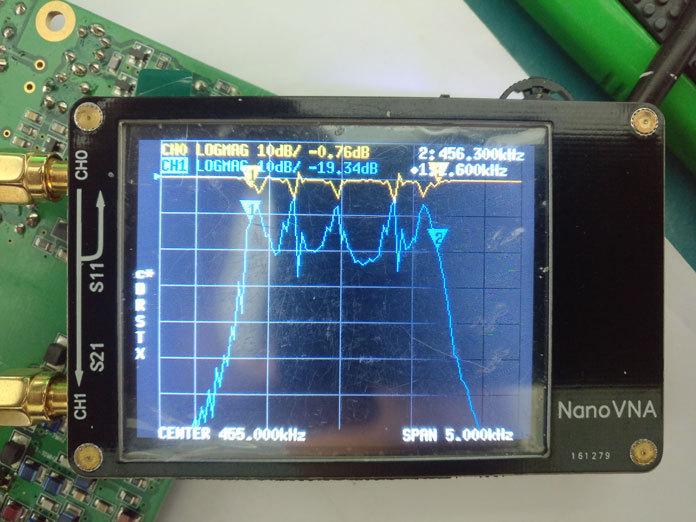

El ancho de banda de medición esFiltro SSB de 2.4K a 455K

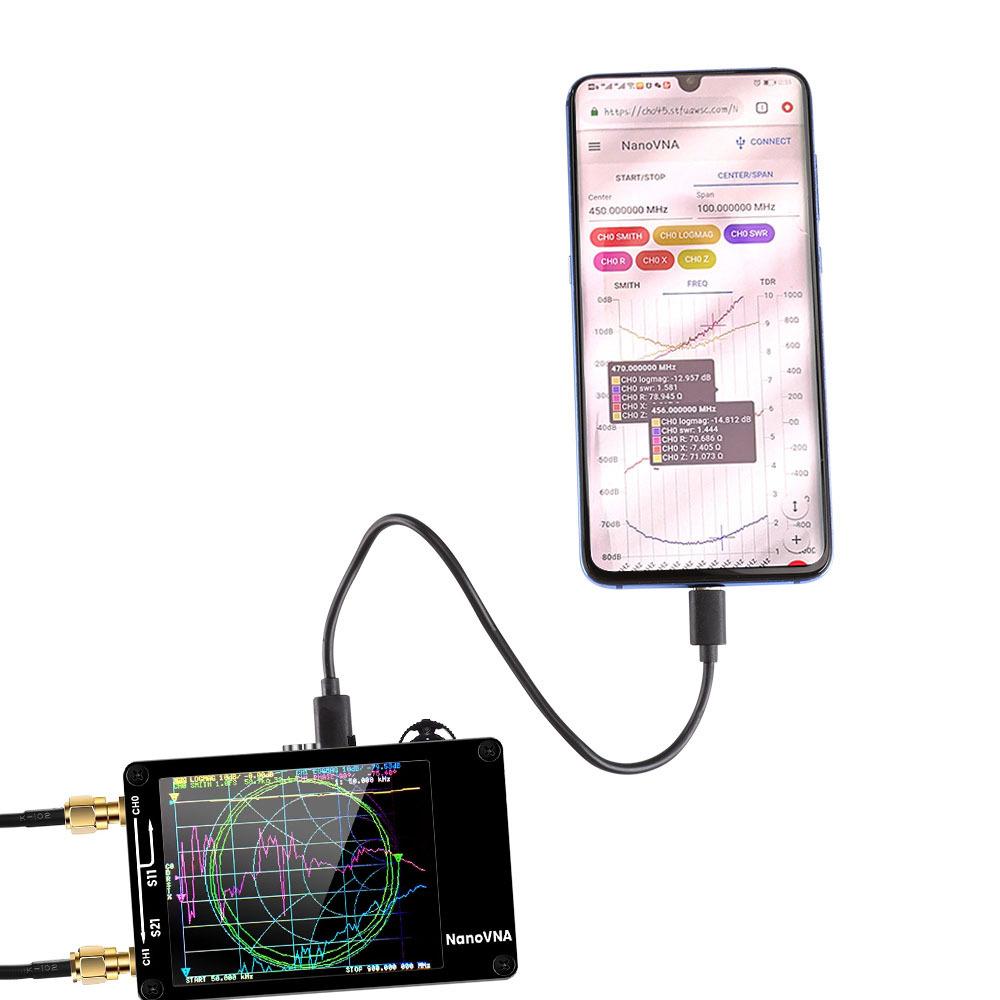

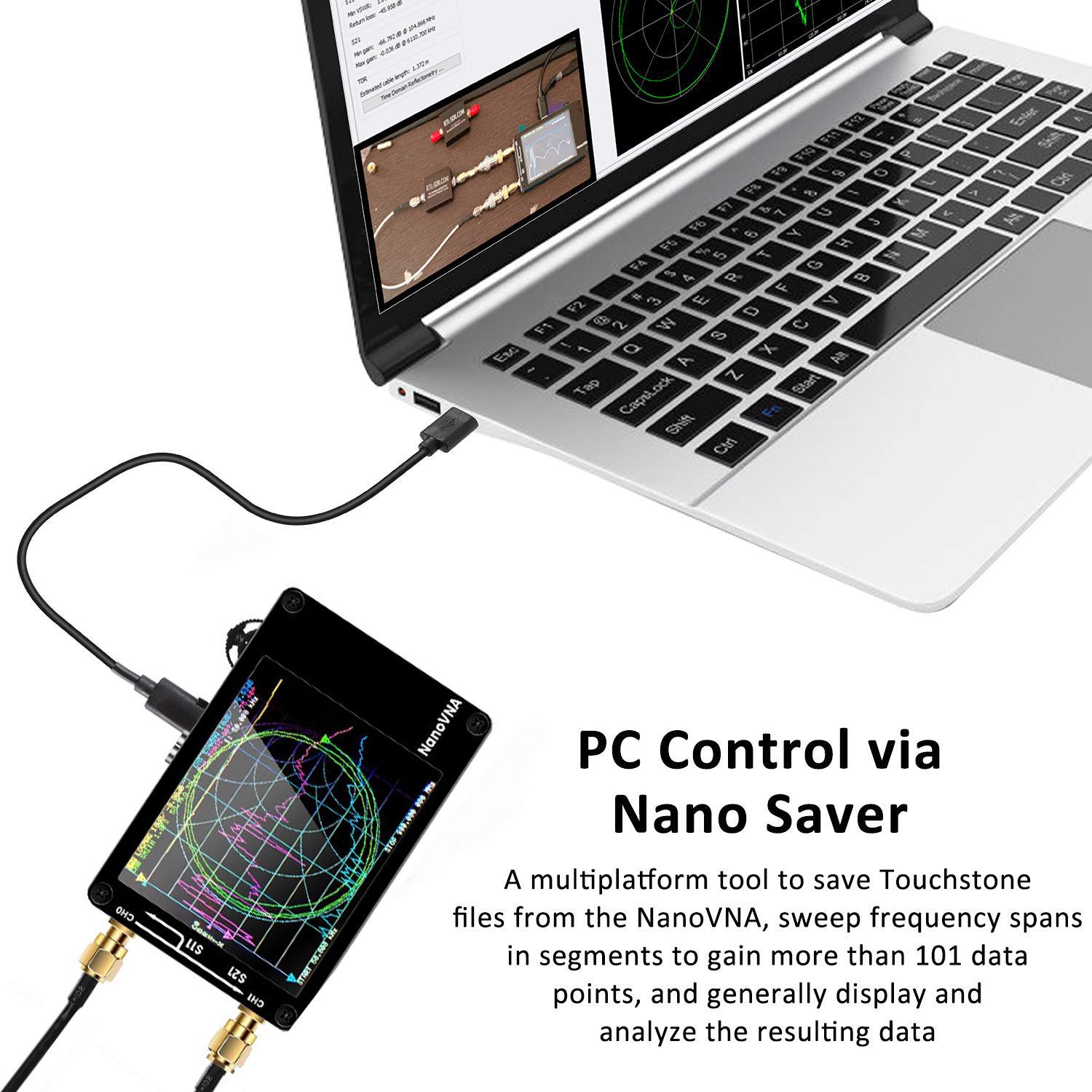

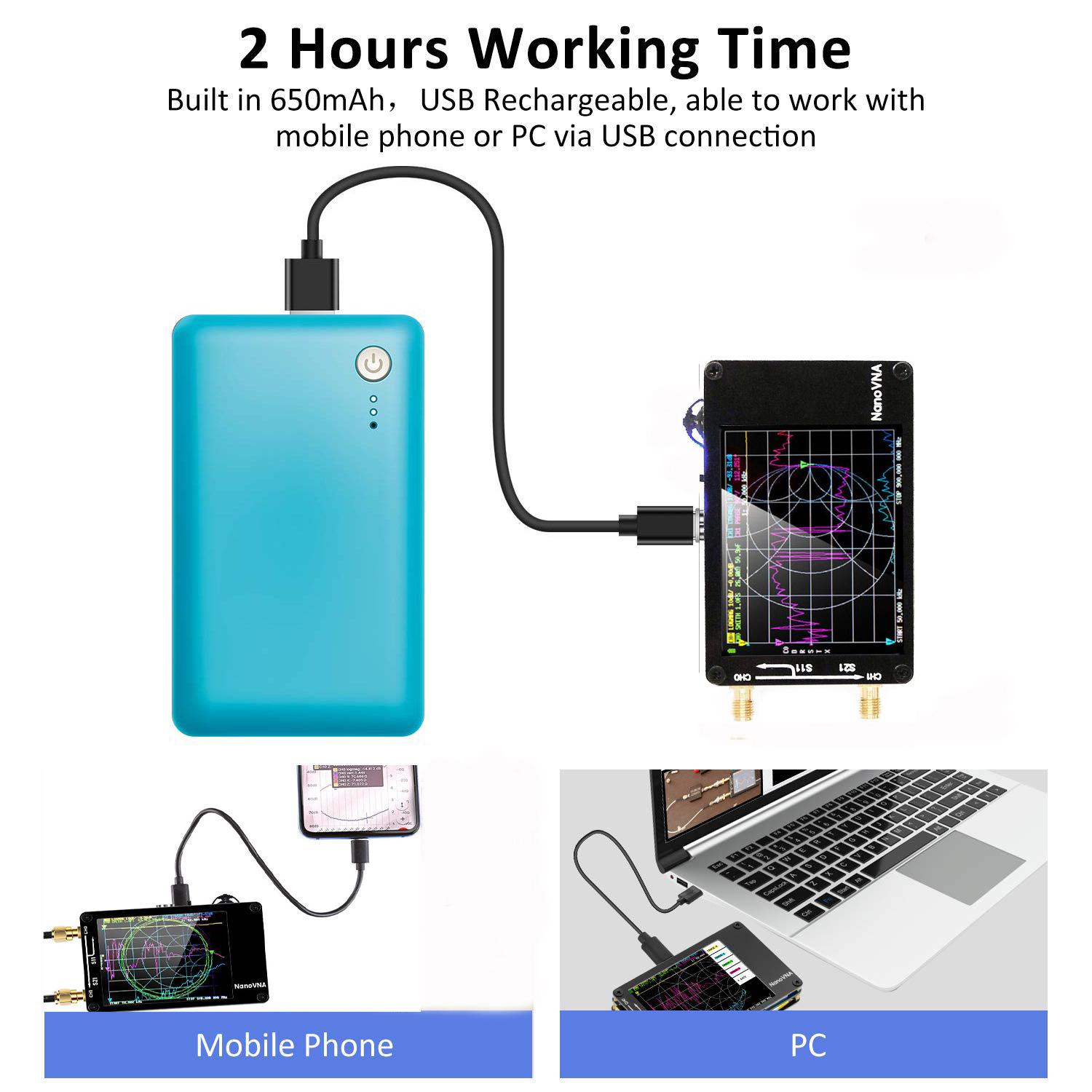

El software de la computadora admite control y visualización en tiempo real, y puede exportarLos archivos Touchstone (snp) se utilizan en varios programas de diseño y simulación de radio

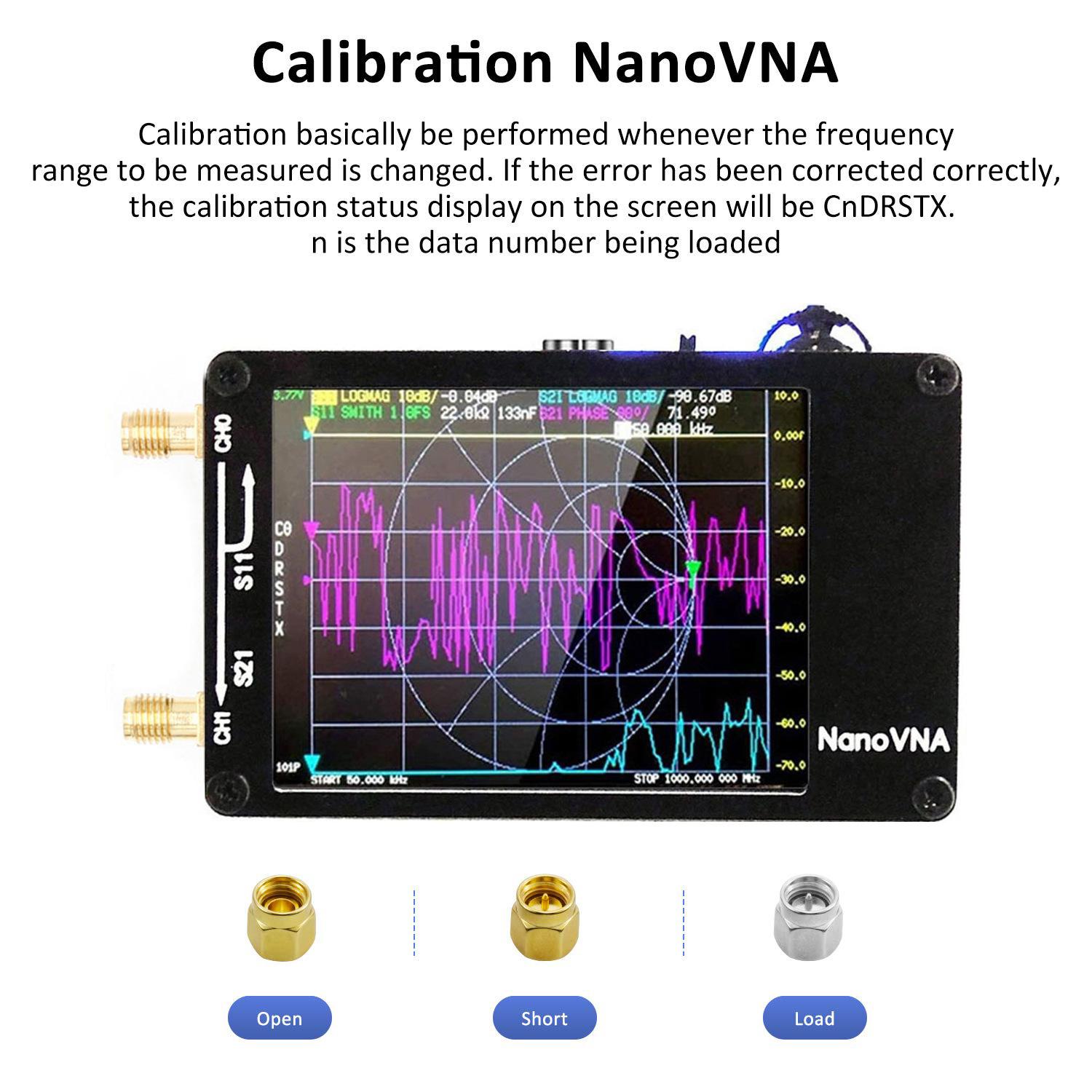

Como dispositivo de medición, la precisión es naturalmente muy importante. Esta máquina viene con un kit de calibración sencillo. Al igual que el análisis de red vectorial comercial, puede obtener buena precisión después de una calibración adecuada antes de usar. El puerto dual se calibrará antes de la entrega. Si cambia las condiciones de medición (como medir con un cable de extensión, cambiar de un ancho de banda de calibración estrecho a un ancho de banda de medición más amplio), necesita recalibrar. Después de la calibración, guárdelo como la configuración.0 se puede usar directamente la próxima vez que se encienda el dispositivo, o se puede guardar en los otros 4 elementos guardados y recuperar cuando sea necesario. La siguiente figura son los datos comparativos de un dúplexor de segmento V medidos por NanoVNA y Agilent E5062A bajo las mismas condiciones de prueba:
