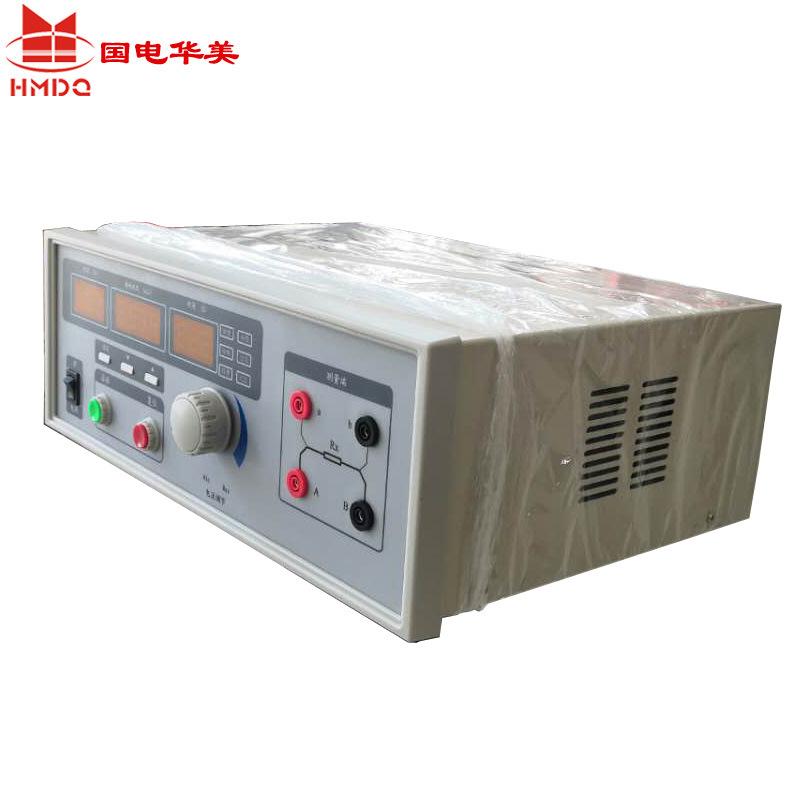

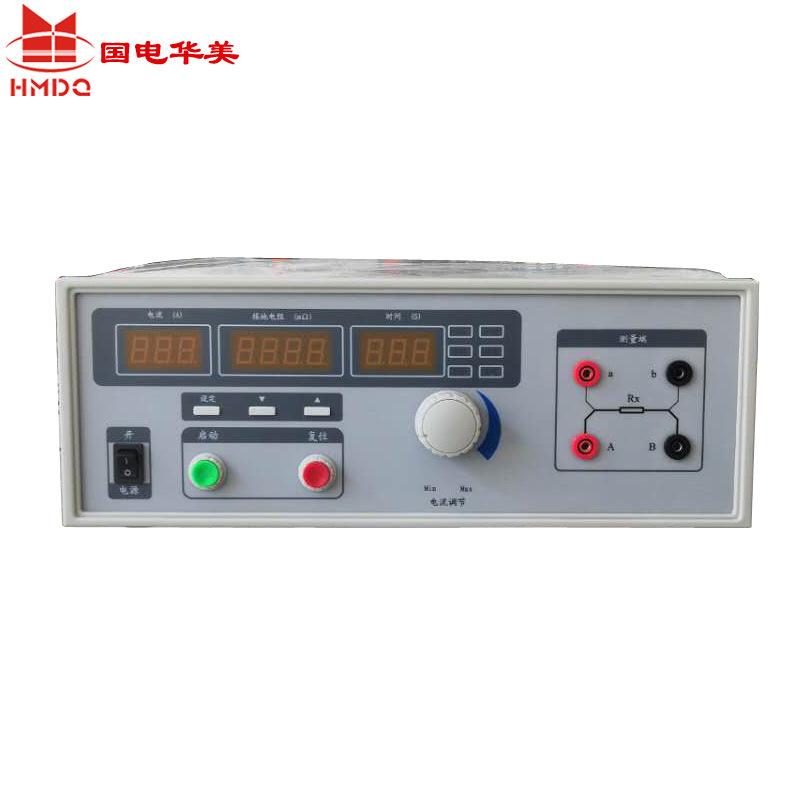

Testador de resistência de aterramento Wuhan Guodian Huamei HM2573
um,Visão geral
Este produto é adequado para medir o valor de resistência entre o terminal de aterramento de proteção e a carcaça de metal acessível de vários motores, aparelhos elétricos, instrumentos e medidores, eletrodomésticos e outros equipamentos. Ele tem as vantagens de medição precisa e fácil operação. É um equipamento de teste necessário para os requisitos de teste de cláusulas relevantes em padrões nacionais, como GB4706.1 "Requisitos gerais de segurança para aparelhos elétricos domésticos e similares". O PC39A também está em conformidade com o padrão nacional GB9706.1 "Requisitos gerais de segurança para equipamentos elétricos médicos".
Este instrumento implementa o padrão empresarial do testador de resistência de aterramento digital série Q/YXYZ 3 PC39.
2. Condições de uso
temperatura Toda vez 0℃～40℃
Humidade relativa: menor ou igual a 80%
Fonte de alimentação: CA 220 V, tolerância ±10%, 50 Hz
Não há fontes fortes de interferência eletromagnética, nem grandes quantidades de poeira e gases corrosivos ao redor, e a ventilação é boa.
três,características do produto
- Compensação automática da resistência do cabo de teste e da resistência de contato do dispositivo. Conversão automática de alcance dos valores medidos.
- Com indicação de sobrecorrente e subcorrente e funções de proteção. (HM2573)
- Corrente constante de 25A ou 10A.
- Condições de teste de memória.
- Quando o valor medido excede o valor de alarme, o instrumento possui função de alarme sonoro e luminoso.
- Pode ser testado individualmente ou continuamente, adequado para operação em linha de produção.
- Calibração do software do teclado do painel frontal.
- Interface de comunicação de computador opcional.
- Interface de controle opcional.
Quatro,Parâmetros técnicos
Faixa de medição:0~200mAh(25A), erro de indicação:±(3%leitura+0,3mΩ）
Faixa de medição: 0~500mΩ (10A), erro de indicação: ± (3% de leitura + 3mΩ)
|
projeto |
modelo |
|||
|
HM2573 |
||||
|
Medição escopo mΩ |
Corrente de teste A |
25,0 a 35,0 |
20,0~120,0 |
|
|
3,0 a 25,0 |
20,0~150,0 |
|||
|
10,0 a 25,0 |
20,0 ~ 200,0 |
|||
|
4,0 a 10,0 |
20,0 ~ 500,0 |
|||
|
erro básico |
±（3％r＋3d） |
|||
|
teste atual |
A |
4,0 ~ 35,0 |
||
|
erro básico |
±（3％r＋3d） |
|||
|
Tensão de teste (CA) V |
≤6 |
|||
|
Chame a polícia resistência mΩ |
Resolução |
0,1 |
20,0 ~ 500,0 |
|
|
Tempo de teste |
0 ~ 99 99 ~ 990 Nota: 0 é o estado de teste contínuo, ou seja, o tempo de teste é infinito. |
|||
|
Dimensões totais l×b×h, mm: |
380×320×145 |
|||
|
Peso kg |
9 |
|||
|
Nota 1: r – número de leituras d – número de palavras. Nota 2: As condições básicas de teste de erro na tabela são temperatura de 23℃±5℃, umidade relativa menor ou igual a 80%. |
||||
