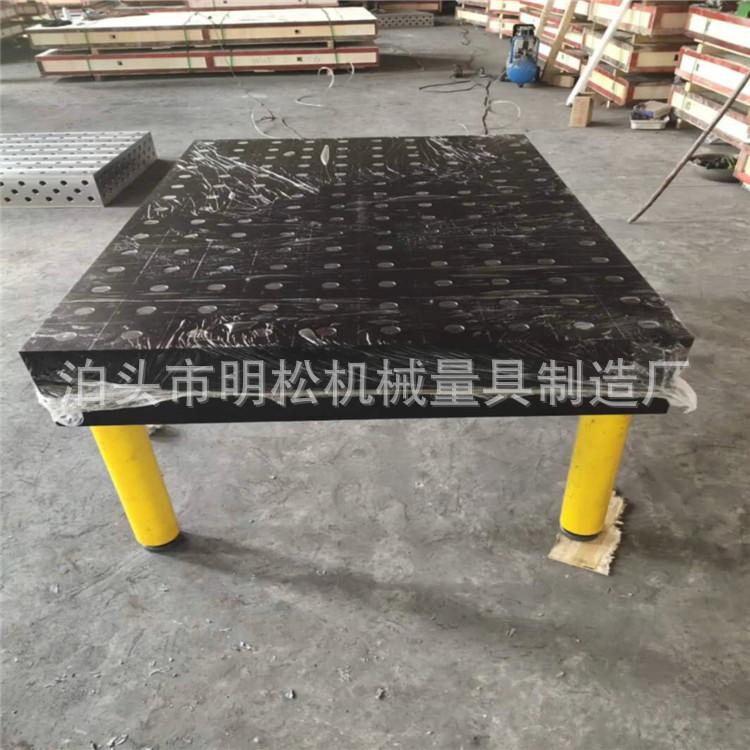

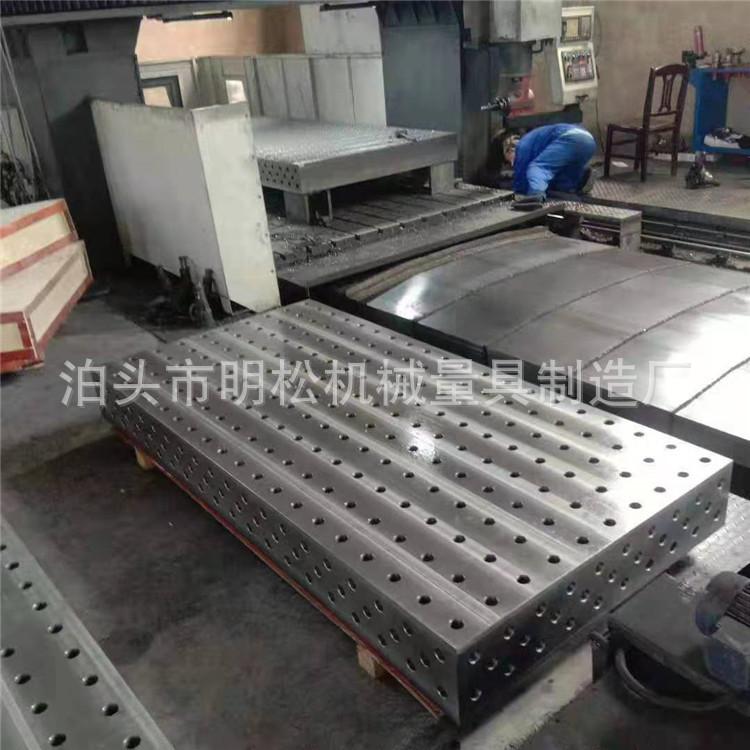

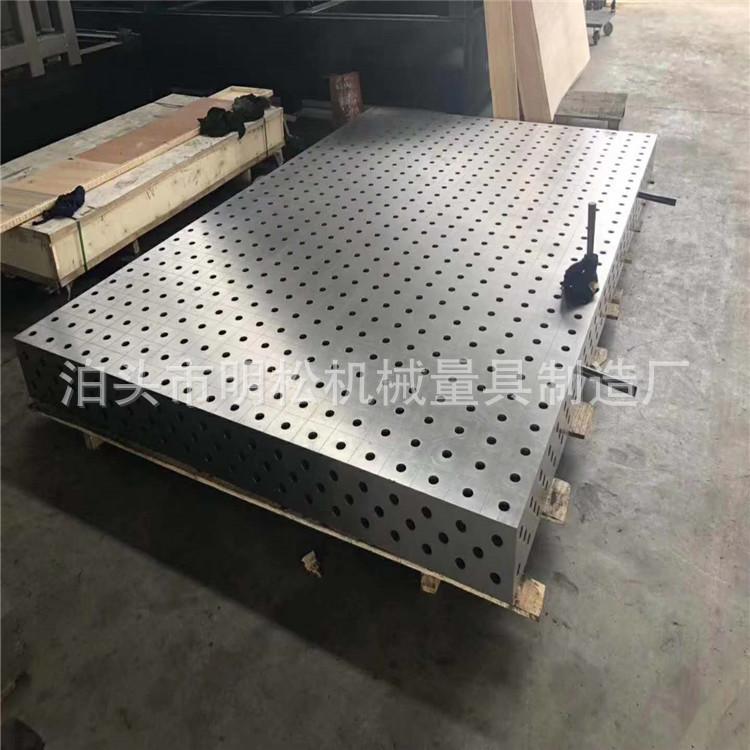

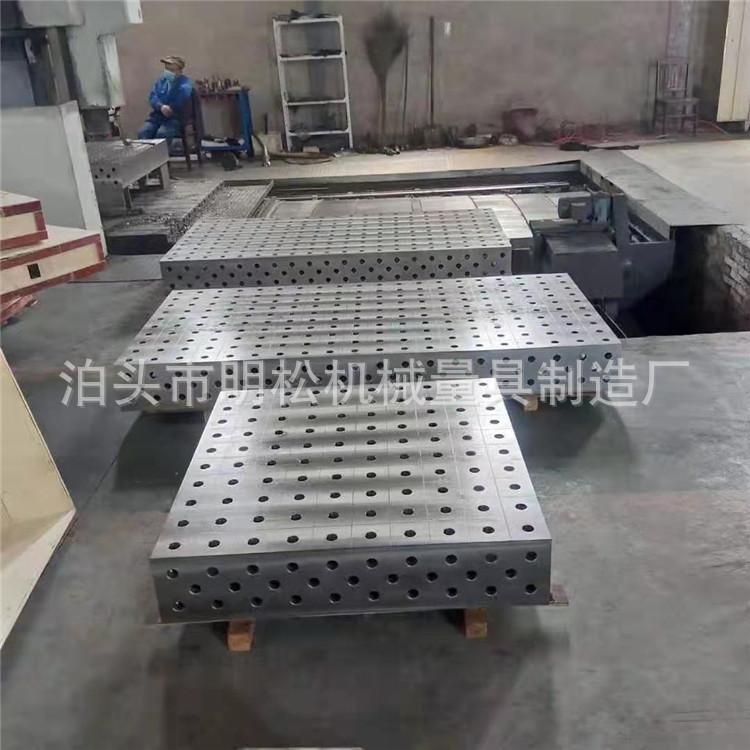

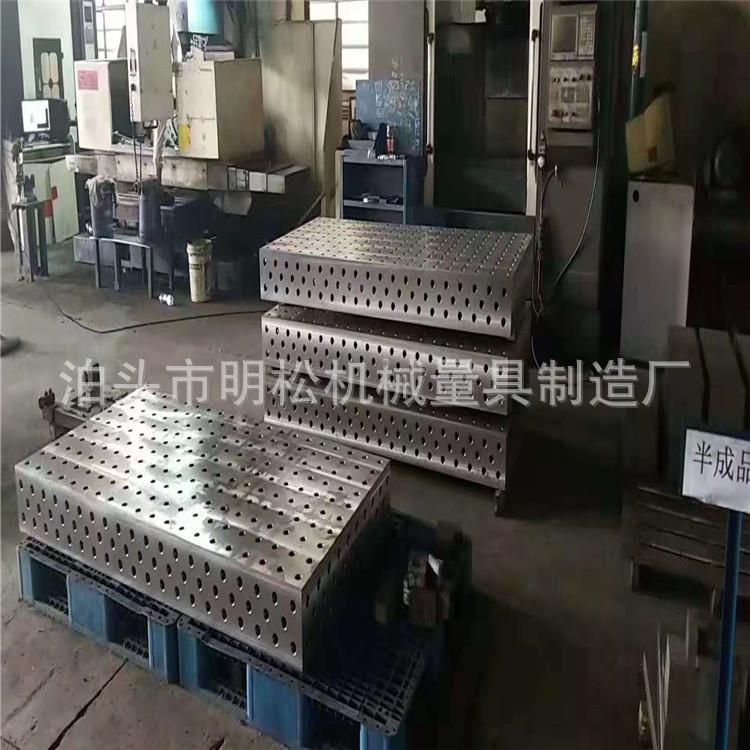

A chamada plataforma de soldagem flexível tridimensional é um conjunto de módulos padronizados, sistemáticos e universais pré-fabricados. A conexão, fixação e fixação de todos os módulos são feitas por posicionamento de furos e pinos de travamento. Os módulos podem ser ajustados de acordo com o tamanho da peça de trabalho. A combinação de todo o conjunto de acessórios pode atingir a combinação do espaço tridimensional. As características deste conjunto de acessórios: é usado principalmente em produtos de soldagem, por isso é chamado de plataforma de soldagem flexível tridimensional. Este conjunto de ferramentas é dividido em duas categorias: uma é a série 28, ou seja, a abertura é 28, e a superfície é distribuída com 100100 linhas de grade; a outra é a série 16, ou seja, a abertura é 16, e a superfície é distribuída com 5050 linhas de grade.

Vantagens da plataforma de soldagem flexível 3D:

1. Modularização: Todos os componentes são classificados, padronizados e serializados para corresponder uns aos outros. Selecionando menos módulos, várias funções rápidas de posicionamento e fixação podem ser alcançadas.

2. Flexibilidade: Vários métodos de montagem, os usuários podem obter as mesmas funções de posicionamento e fixação de quase qualquer acessório especial, desde que deem vazão total à sua imaginação. Montagem rápida e fácil instalação e desmontagem; a mesa de trabalho pode ser montada e combinada de acordo com o formato e o tamanho da peça de trabalho. O design de escala e tamanho do módulo na mesa permite que os operadores construam rapidamente as ferramentas necessárias de acordo com o tamanho da peça de trabalho sem ferramentas de medição.

3. Alta precisão: A bancada de trabalho e vários módulos funcionais têm furos redondos D16 ou D28 a cada 50 ou 100 mm, e a tolerância de espaçamento de furos de qualquer furo é menor que 0,02 mm. Essa precisão será refletida nos produtos processados pelo usuário. Portanto, alguns usuários também usam esta bancada de trabalho como uma plataforma de referência para ferramentas de inspeção.

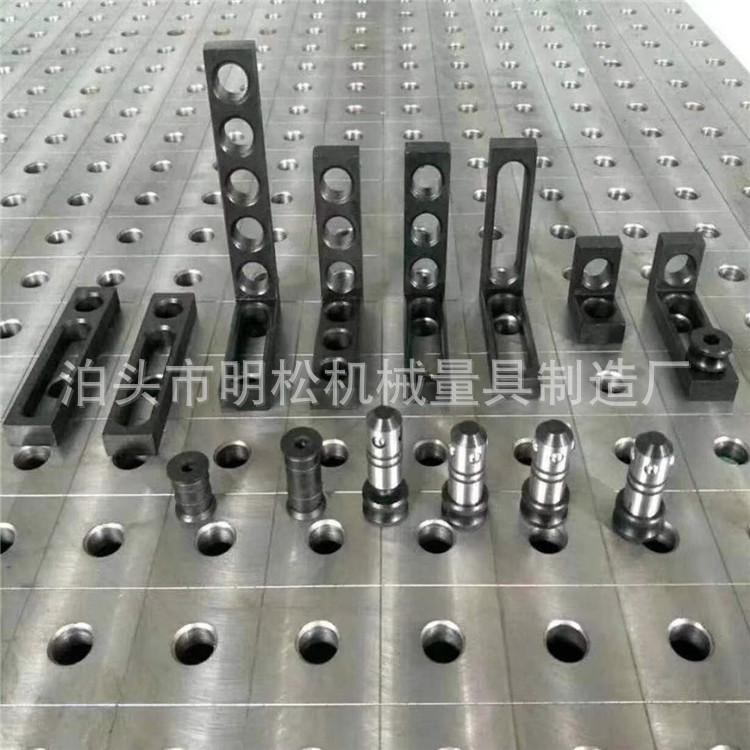

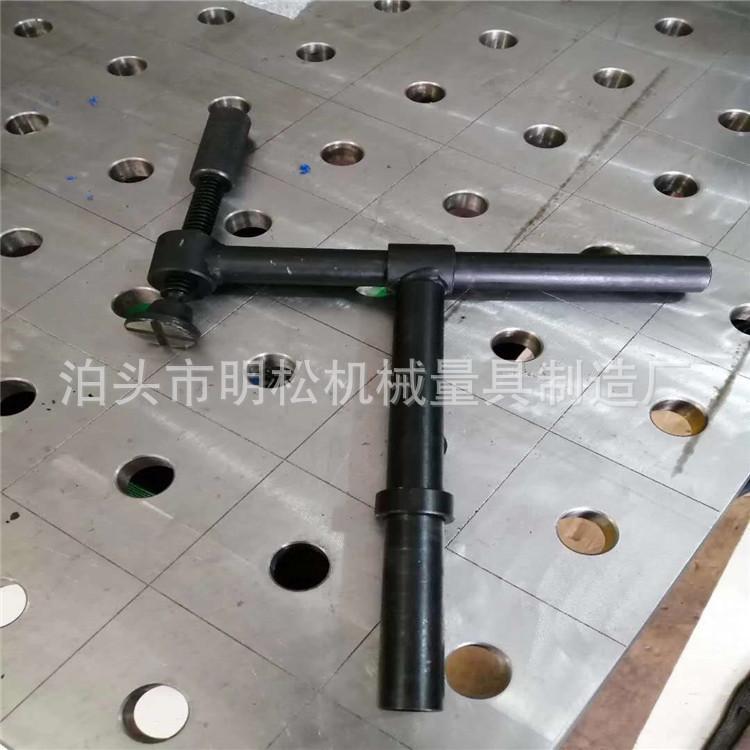

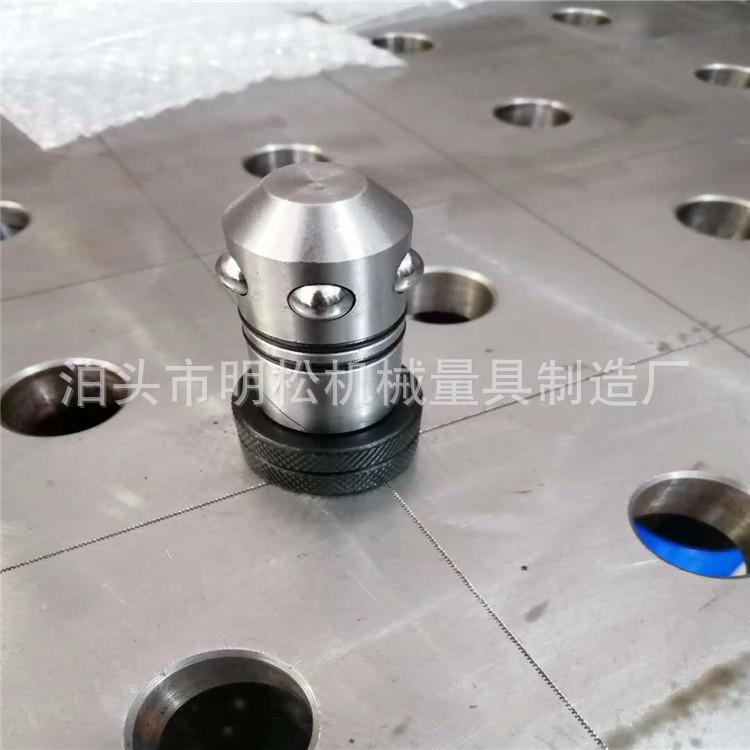

4. Design: Existem muitos produtos em cada módulo funcional, como os pinos usados para conectar os módulos e os grampos elásticos com compensação especialmente projetados para evitar que a peça de trabalho se mova durante o processo de fixação.

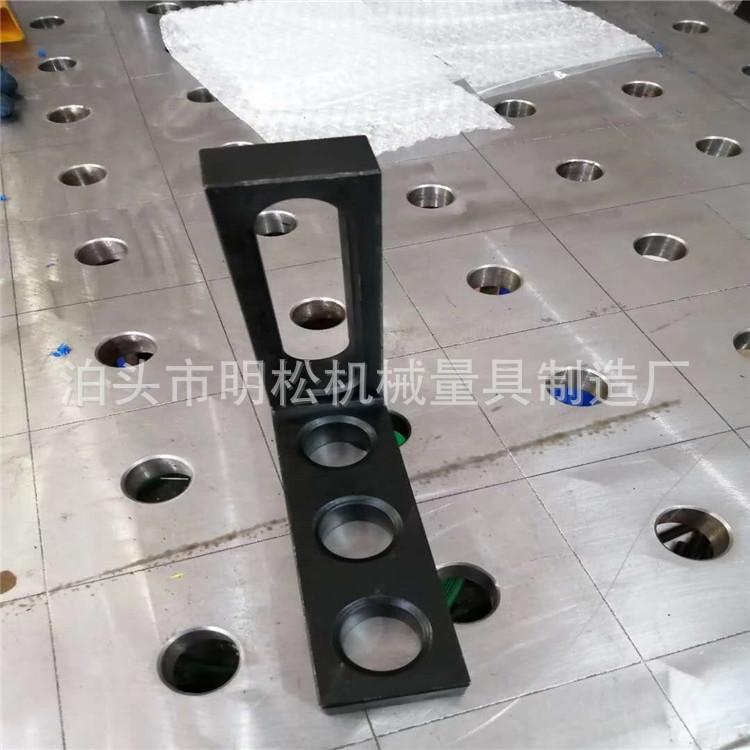

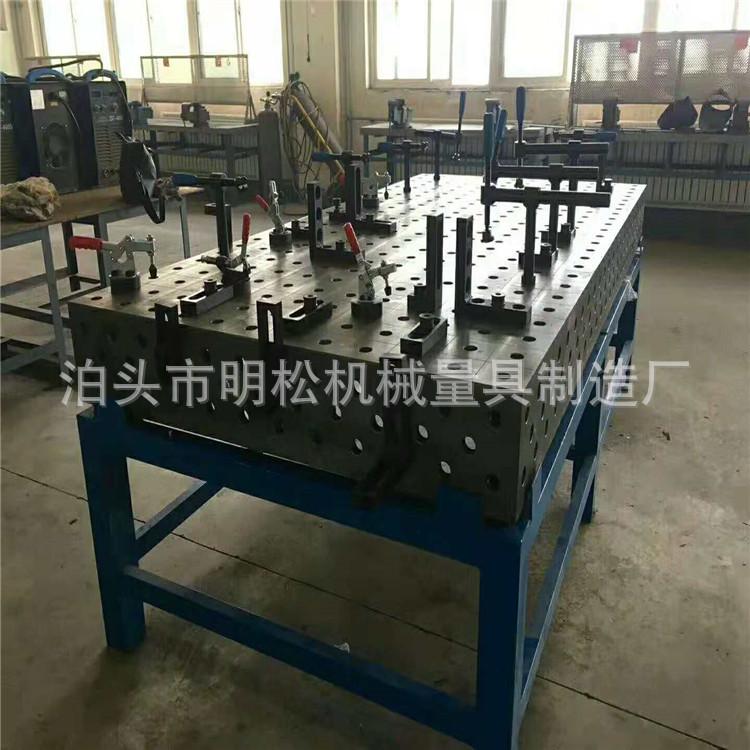

5. Design tridimensional: As colunas e os blocos em ângulo reto no módulo podem ser usados para emendas no espaço tridimensional, o que é conveniente para produzir vários componentes tridimensionais.

Com esta plataforma de soldagem flexível tridimensional combinada, os usuários que projetam ferramentas repetidamente podem economizar muito o tempo de design e produção e o dinheiro gasto em investimentos repetidos em ferramentas. Os usuários podem montar rapidamente ferramentas com diferentes requisitos de acordo com suas necessidades, assim como crianças brincando com brinquedos montados. Esta ferramenta flexível tridimensional pode ser usada na indústria de fabricação de automóveis, indústria de máquinas de engenharia, indústria de produção de estruturas de aço, indústria de processamento de chapas metálicas, indústria de fabricação de bicicletas (motocicletas) e pode ser combinada com robôs de soldagem ou máquinas de soldagem especiais, etc.

A bancada de soldagem flexível tridimensional deve ser usada em conjunto com uma máquina de soldagem a arco de argônio consumível para completar automaticamente a soldagem de precisão de costuras anulares horizontais. Os requisitos do processo de soldagem para controle elétrico são os seguintes:

1. A velocidade do fuso é de 0,25 a 3,5, display digital, predefinição e ajuste precisos. Operação estável, sem impacto ou vibração.

2. A sobreposição da costura circunferencial horizontal é controlada com precisão e o comprimento da soldagem é exibido digitalmente.

3. O tempo de abertura e término do arco é exibido digitalmente, predefinido e ajustável.

O design do desenho da plataforma de soldagem flexível tridimensional deve ser projetado de acordo com as necessidades do cliente. De acordo com o padrão de plataforma de soldagem GB/T22095-2008, ele inclui principalmente as dimensões gerais, tamanho de suporte de carga, tamanho da ranhura em T da superfície de trabalho, precisão da superfície de trabalho, etc. Quanto maiores as dimensões gerais, maior a altura geral da plataforma de soldagem. Por exemplo, uma plataforma de soldagem de 2000 mm × 4000 mm tem uma abertura de ranhura em T de 36 mm (usando parafusos de fixação M30), um espaçamento de ranhura em T de 250 mm e uma capacidade de suporte de carga de menos de 20 toneladas; a altura total pode ser projetada para ser de 300 mm, a espessura da superfície de trabalho é de 100 mm, a espessura da placa de reforço é de 30 mm e a placa de reforço inclui um flange de 50 mm × 50 mm com uma altura interna de 150 mm-170 mm; o peso total da bancada de soldagem flexível é de 7,5-8 toneladas. A bancada de soldagem flexível é usada para soldagem e dessoldagem de componentes de montagem em superfície e de furo passante. A bancada de soldagem flexível usa um aquecedor cerâmico de alta potência e longa vida útil e tem um controle de temperatura de feedback de circuito fechado, para que seja possível obter soldagem precisa e de alta velocidade.

Uma bancada de soldagem flexível rotativa multi-ângulo é composta por um corpo de mesa, um assento de mesa, um cilindro de óleo hidráulico, um assento de cilindro, um sem-fim, uma roda sem-fim e uma bancada de trabalho. O corpo da mesa é cônico e a conicidade da extremidade inferior é de 90 graus. A extremidade inferior é conectada ao assento da mesa por meio de um eixo. Uma extremidade do cilindro de óleo hidráulico é conectada ao assento do cilindro por meio de um eixo e a outra extremidade é conectada à extremidade inferior do corpo da mesa por meio de um eixo. Um sem-fim é fixado no corpo da mesa e o sem-fim é conectado à bancada de trabalho. A alça de operação é conectada à turbina. O modelo de utilidade permite que a peça de trabalho seja fixada em qualquer posição dentro de uma faixa de 90 graus na direção vertical e 360 graus na direção horizontal com a bancada de trabalho para operação e processamento. A operação é conveniente e a qualidade da soldagem pode ser garantida.

Plataforma de soldagem tridimensional flexível com boa processabilidade

1. A estrutura geral da plataforma de soldagem flexível tridimensional deve usar várias peças padrão e peças gerais tanto quanto possível, e a proporção de peças especiais deve ser minimizada para reduzir o trabalho e os custos de fabricação.

2. As formas estruturais de várias peças e componentes especiais devem ser fáceis de fabricar e medir, e convenientes para montar e depurar.

3. Fácil manutenção e reparo do equipamento.

Seleção razoável de benchmarks de montagem

1. A referência de montagem deve ser uma superfície ou linha de referência independente no dispositivo, e as posições de outros componentes devem ser ajustadas e reparadas somente nesta superfície ou linha.

2. Uma vez que a base de montagem é processada, sua posição e tamanho não devem ser alterados. Portanto, aquelas superfícies ou linhas cujas posições e tamanhos precisam ser ajustados ou modificados durante o processo de montagem não podem ser usadas como bases de montagem. 3 (3) Ajustabilidade da estrutura

O método frequentemente usado é confiar na fixação por parafusos e no posicionamento dos pinos. Ao ajustar e montar o acessório, o tamanho de um determinado componente pode ser facilmente retificado. Arruelas de ajuste, juntas de ajuste ou mangas de ajuste também podem ser definidas entre componentes e peças para controlar o tamanho da montagem, compensar os erros de outros componentes e melhorar a precisão do acessório.

Notas de compra:

　 1. Fornecimento do fabricante: A fábrica de ferramentas de medição mecânica Botou Mingsong recebe amigos de todas as esferas da vida para visitar, orientar e negociar.
2. Sobre o tamanho: Nossa fábrica tem ferramentas de medição padrão nacional em estoque durante todo o ano. Após receber o pedido, nós os enviaremos em 36 horas. Ferramentas de medição não padronizadas podem ser personalizadas com um curto período de produção, então sinta-se à vontade para comprar.
3. Sobre a cor: Nossos produtos são 100% fotografia da vida real. A diferença de cor dos produtos é causada por diferentes graus de restauração de exibição. A diferença de cor de diferentes telas de exibição será diferente e está além do nosso controle. Os produtos estão sujeitos aos objetos reais.
Os preços dos produtos vendidos na loja não incluem impostos. Se você precisar de uma fatura de imposto, entre em contato com o atendimento ao cliente. A fatura não será enviada com os produtos. Ela será enviada por EMS ou YTO Express. Se você fizer um pedido após o dia 25, a fatura será enviada a você no início do mês seguinte.
4. Sobre pós-venda:
(1) O período de garantia de qualidade do produto é de 12 meses. Durante o período de garantia, o fornecedor deve dar uma resposta por escrito dentro de 12 horas após receber o aviso do comprador para quaisquer problemas de qualidade causados por defeitos de design, processo ou materiais. O fornecedor também será responsável pelo reparo ou substituição gratuita de novos produtos. O produto implementa o serviço de três garantias de devolução, substituição e reparo.
(2) Estabelecer arquivos de qualidade do produto e conduzir visitas de acompanhamento. Para reparos de produtos, apenas custos simples de material e mão de obra são cobrados, e o produto antigo pode ser substituído por um novo.
(3) Cooperar ativamente com os usuários para garantir a operação e manutenção dos produtos no local e fornecer serviços de consultoria gratuitos. Peças de reposição e acessórios de nossos produtos podem ser fornecidos aos usuários a preço de custo a qualquer momento.
　 5. Sobre a entrega: Os produtos são embalados em caixas de madeira. Produtos não personalizados com peso inferior a 50 kg são entregues por entrega expressa comum, que geralmente chega em 72 horas. Produtos com peso superior a 50 kg são entregues por logística. Linhas diretas para sua cidade são preferidas. Para cidades remotas ou pequenas, o transporte de caminhão e a logística são usados para entrega, que geralmente chega em 4 a 7 dias. A taxa de entrega está sujeita à cotação real da empresa de logística. Os preços dos produtos vendidos na loja não incluem custos de transporte. Se você tiver requisitos especiais para entrega expressa, transporte aéreo e entrega expressa ferroviária, você precisa pagar o frete você mesmo.
