Modelo: HK-2835

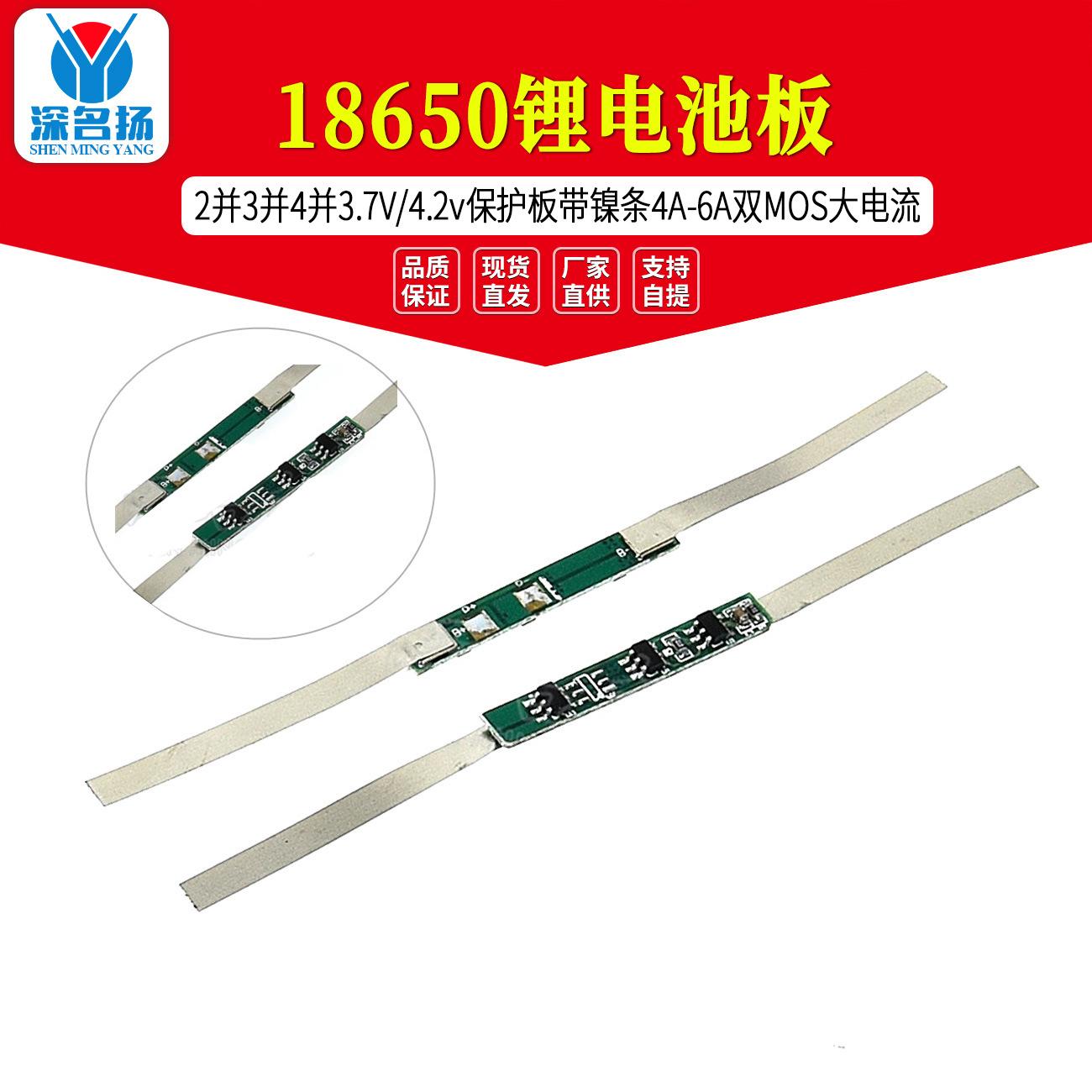

Descrição do produto: Placa de proteção totalmente nova projetada especificamente para configuração de bateria 18650
Bateria de lítio única ou combinada de 3,7V mais placa de proteção de linha
Bateria combinada: Quando as baterias são combinadas em paralelo, a tensão permanece inalterada e as correntes são adicionadas;
Quando as baterias são combinadas em série, a corrente permanece constante e as tensões são adicionadas.
O orçamento acima é para uma única placa de proteção, 20 peças por placa.
Tamanho da placa de proteção única: 89 mm * 4 mm;
Principais funções: proteção contra sobrecarga, proteção contra descarga excessiva, proteção contra curto-circuito, proteção contra sobrecorrente
Características:
1》Circuito de detecção de tensão de alta precisão integrado
2》Proteção contra sobrecarga, proteção contra descarga excessiva, proteção contra sobrecorrente, proteção contra curto-circuito
3》O carregamento e descarregamento da bateria podem ser controlados através do tubo MOS
4》Ampla faixa de temperatura operacional -40°C ~ +55°C
5》Baixo consumo de corrente
Componentes: 2 MOS\Seiko 8205A+DW01
O DW01+ é um circuito de proteção de bateria de lítio projetado para evitar que baterias de lítio sejam sobrecarregadas, descarregadas em excesso ou danificadas devido à sobrecorrente. Ele tem um circuito de detecção de alta tensão e atraso de tempo.
Parâmetros técnicos:
|
Itens de teste |
valor padrão |
unidade |
|
Tensão de detecção de sobrecarga |
4,3±0,05 |
V |
|
Tensão de recuperação de sobrecarga |
4,1±0,05 |
V |
|
Tensão de detecção de descarga excessiva |
2,4±0,1 |
V |
|
Sobretensão de recuperação de descarga |
3,0±0,1 |
V |
|
Tensão de detecção de sobrecorrente |
0,15±0,03 |
V |
|
Corrente de descarga normal |
4 |
A |
|
Tempo de atraso de detecção de sobrecorrente |
≤20 |
EM |
|
Corrente de autoconsumo em operação normal |
≤6 |
vocêA |
|
Tempo de atraso na detecção de proteção contra curto-circuito |
≤50 |
nós |
|
Resistência interna durante a operação |
≤25 |
mΩ |
