A válvula borboleta elétrica pertence a uma variedade de válvulas elétricas e válvulas de controle elétricas. Os principais métodos de conexão de válvulas borboleta elétricas são: tipo flange e tipo wafer; os principais tipos de vedação de válvulas borboleta elétricas são: vedação de borracha e vedação de metal. A válvula borboleta elétrica controla a abertura e o fechamento da válvula borboleta por meio de um sinal de energia. Este produto pode ser usado como válvula de corte, válvula de controle e válvula de retenção em sistemas de tubulação. É equipado com um dispositivo de controle manual. Uma vez que ocorre uma falha de energia, a operação manual pode ser realizada temporariamente sem afetar o uso.

Introdução:

1. Ele ainda tem desempenho de vedação estável sob condições de alta temperatura e alta pressão. Seu sistema de vedação especial pode garantir alto desempenho de vedação em todas as faixas de temperatura, de ultrabaixa a ultraalta.
2. O sistema de vedação excêntrica tridimensional e o design otimizado tornam a resistência à abertura da válvula pequena. A superfície de vedação da placa borboleta é um cone convexo para cima. Ao abrir, todos os pontos na superfície circunferencial da placa borboleta completam a separação do anel de vedação ao mesmo tempo, e objetos sólidos não são facilmente acumulados na superfície de vedação. O processo de fechamento da válvula é concluído pela pressão elástica do anel de vedação.
3. Não há bloqueio de fase entre a placa borboleta e o anel de vedação.
4. O desempenho de vedação da válvula não é afetado por mudanças de temperatura.
5. O selo do diâmetro do eixo da haste da válvula usa um anel de vedação prensado em grafite. Em resumo, ele garante vazamento zero. Além disso, o selo de metal tem vazamento zero antes, durante e depois de um incêndio, então é um tipo intrinsecamente seguro contra incêndio.

Válvula borboleta 1. Fácil de abrir e fechar, economiza trabalho, baixa resistência a fluidos, pode ser operada com frequência. 2. Estrutura simples, tamanho pequeno, peso leve. 3. Pode transportar lama, com acúmulo mínimo de líquido na boca do tubo. 4. Boa vedação pode ser obtida sob baixa pressão. 5. Bom desempenho de ajuste.
Seleção de válvula borboleta

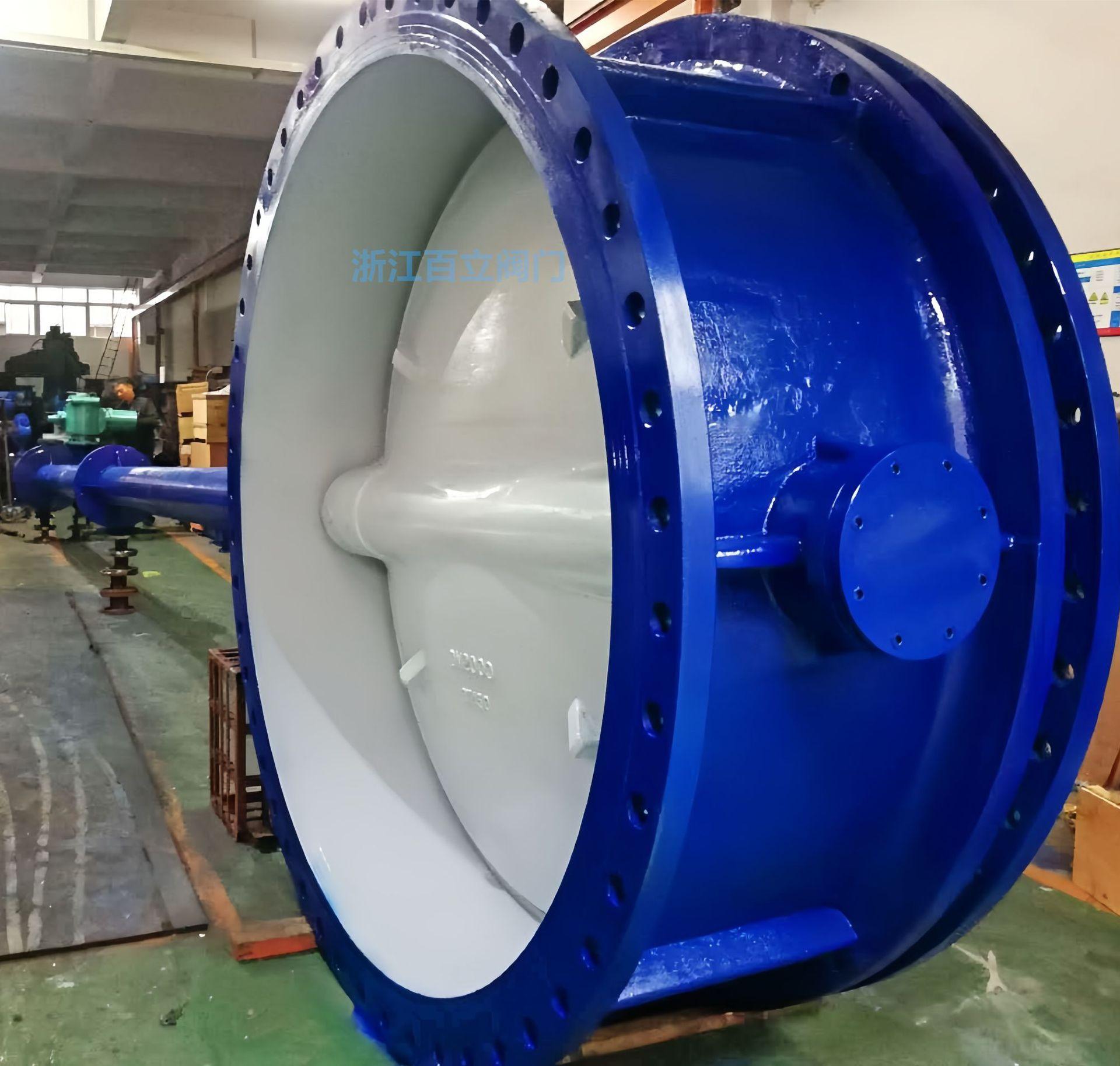

A placa borboleta da válvula borboleta é instalada na direção do diâmetro da tubulação. No canal cilíndrico do corpo da válvula borboleta, a placa borboleta em forma de disco gira em torno do eixo, e o ângulo de rotação está entre 0°-90°. Quando gira para 90°, a válvula está em um estado totalmente aberto. A válvula borboleta tem uma estrutura simples, tamanho pequeno, peso leve e é composta de apenas algumas peças. Além disso, pode ser rapidamente aberta e fechada girando 90°, o que é simples de operar. Ao mesmo tempo, a válvula tem boas características de controle de fluido. Quando a válvula borboleta está na posição totalmente aberta, a espessura da placa borboleta é a resistência do meio quando ele flui através do corpo da válvula. Portanto, a queda de pressão gerada pela válvula é muito pequena, por isso tem boas características de controle de fluxo. As válvulas borboleta têm dois tipos de vedação: vedação elástica e vedação metálica. Para válvulas de vedação elástica, o anel de vedação pode ser embutido no corpo da válvula ou preso à periferia da placa borboleta. Válvulas com vedações metálicas geralmente têm uma vida útil mais longa do que válvulas com vedações elásticas, mas é difícil obter uma vedação completa. As vedações metálicas podem se adaptar a temperaturas de trabalho mais altas, enquanto as vedações elásticas têm o defeito de serem limitadas pela temperatura. Se a válvula borboleta for necessária para ser usada como um controle de fluxo, o principal é selecionar corretamente o tamanho e o tipo da válvula. O princípio estrutural da válvula borboleta é particularmente adequado para fazer válvulas de grande diâmetro. As válvulas borboleta não são apenas amplamente utilizadas em indústrias gerais, como petróleo, gás, indústria química e tratamento de água, mas também em sistemas de água de resfriamento de usinas termelétricas. As válvulas borboleta comumente usadas incluem válvulas borboleta do tipo wafer e válvulas borboleta do tipo flange. As válvulas borboleta do tipo wafer são conectadas entre dois flanges de tubo com parafusos prisioneiros, enquanto as válvulas borboleta do tipo flange são válvulas com flanges, e os flanges em ambas as extremidades da válvula são conectados aos flanges do tubo com parafusos.

Características:

(1) Adota uma estrutura excêntrica dupla, que tem uma função de vedação mais firme ao fechar, e o desempenho de vedação é confiável.

(2) O material de vedação é feito de aço inoxidável e borracha nitrílica resistente a óleo, que tem uma longa vida útil.

(3) O anel de vedação de borracha pode ser localizado no corpo da válvula ou na placa borboleta e pode ser aplicado em meios com características diferentes para os usuários escolherem.

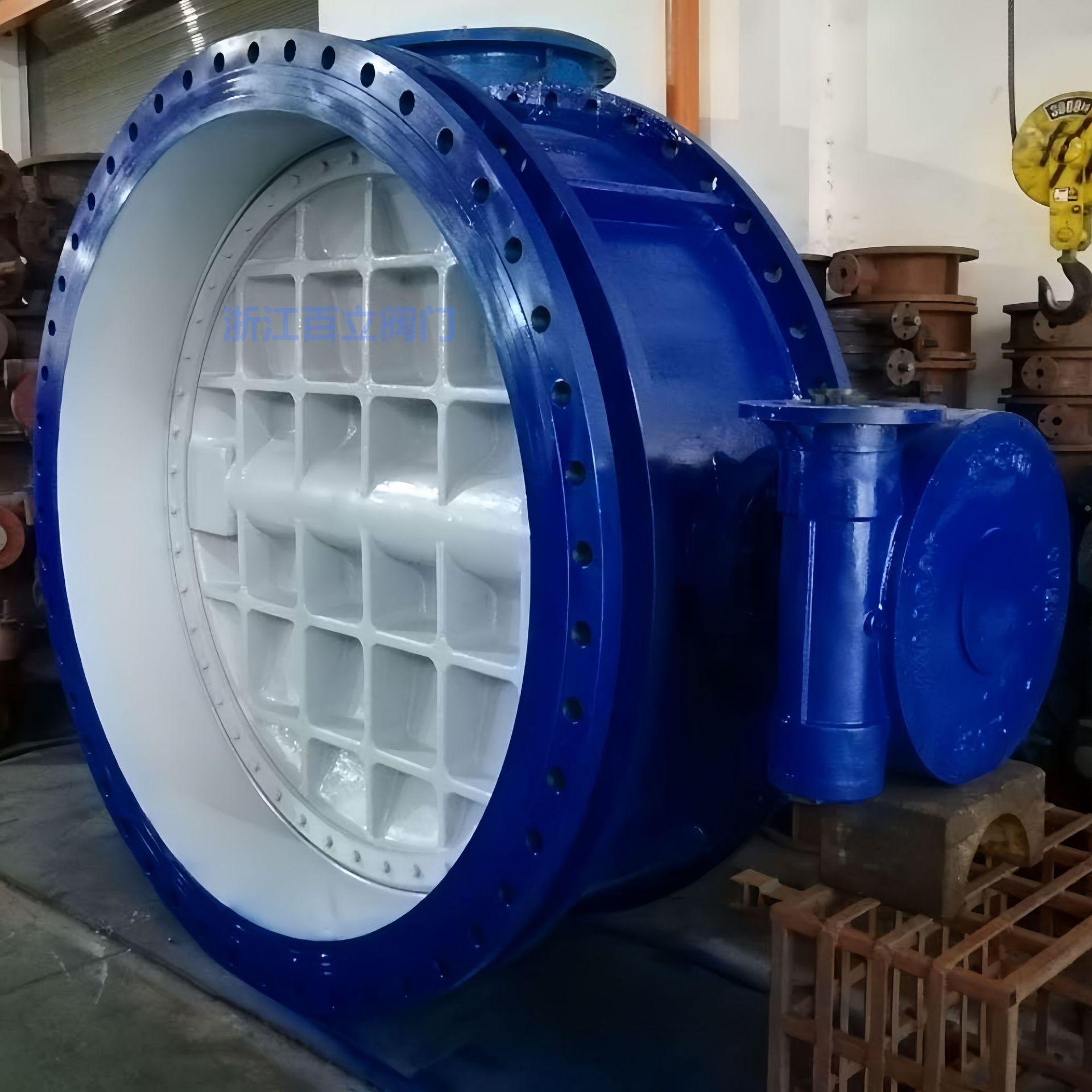

(4) A placa borboleta adota uma estrutura de moldura, que possui alta resistência, grande área de fluxo e pequena resistência ao fluxo.

(5) A tinta geral pode prevenir eficazmente a ferrugem e pode ser usada em diferentes meios, desde que o material de vedação da sede da válvula seja substituído.

(6) Esta válvula tem uma função de vedação bidirecional e não é controlada pela direção do fluxo do meio ou afetada pela posição espacial durante a instalação. Pode ser instalada em qualquer orientação.

(7) Tem tamanho pequeno, peso leve, desempenho confiável, correspondência simples e grande capacidade de circulação. É especialmente adequado para líquidos e gases limpos como meio.

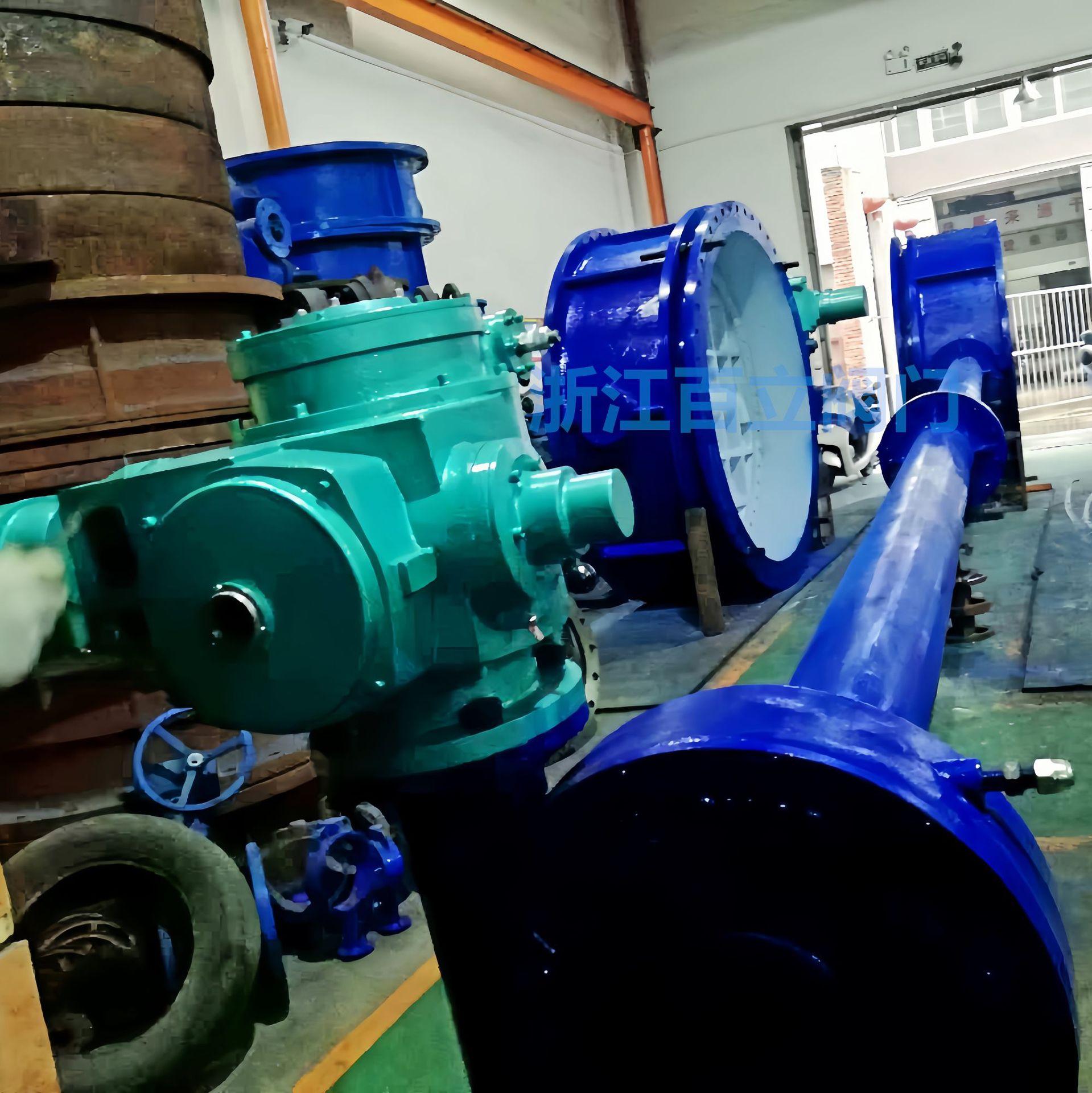

Visão geral da válvula borboleta elétrica:
A válvula borboleta elétrica é nomeada após a combinação perfeita de atuador elétrico e válvula borboleta. A mesma configuração de torque necessária está em conformidade com a plataforma padrão de conexão SIO5211 usada internacionalmente e ajuste fino mútuo de ±5° para obter coordenação precisa.

Atuador, atuador elétrico 90 ° 120 ° 180 ° 270 ° ângulo de rotação, controle de torque de curso é dividido em tipo de feedback de contato passivo do interruptor / tipo de ajuste inteligente, ambiente especial à prova de explosão e tipo à prova de explosão. Fonte de alimentação executiva em liga de alumínio duro DC24v, AC220v, AC380v, etc. Possui proteção integrada contra superaquecimento, sinal de feedback do controle central, janela transparente do indicador e vem com um dispositivo manual de desligamento de emergência. O nível de proteção é IP67. As dimensões de instalação inferior atendem aos padrões internacionais ISO5211/DIN3337 e podem se adaptar a uma temperatura ambiente de 8°C. É revestido com resina epóxi. Dados detalhados serão fornecidos separadamente pelo fornecedor.

princípio de trabalho:

A fonte de alimentação de trabalho geralmente inclui: AC220V, AC380V, etc. Sinal de entrada: 4~20mA 0~10v e outros sinais de corrente fraca. Após o atuador elétrico ajustável e a haste da válvula serem conectados e depurados, a energia elétrica é usada como força motriz para acionar a placa da válvula borboleta selada para executar movimento rotacional parcial de 0~90°. Ele recebe o sinal de 4~20mA do sistema de controle de automação industrial para controlar com precisão a abertura da válvula, alcançando assim a regulação e o controle de diferentes parâmetros de processo, como fluxo, temperatura e pressão.

Áreas de aplicação:

É amplamente utilizado em sistemas de controle automático de processos industriais em alimentos, proteção ambiental, indústria leve, petróleo, indústria química, tratamento de água, engenharia municipal, fabricação de papel, energia elétrica, tratamento de água e outras indústrias.
As válvulas borboleta elétricas são adequadas para as indústrias de aquecimento, ventilação e refrigeração, e também podem ser usadas em áreas industriais, áreas de serviços gerais e tratamento de água.
