Os preços acima não incluem impostos. Por favor, contacte o serviço ao cliente para ter detalhes.

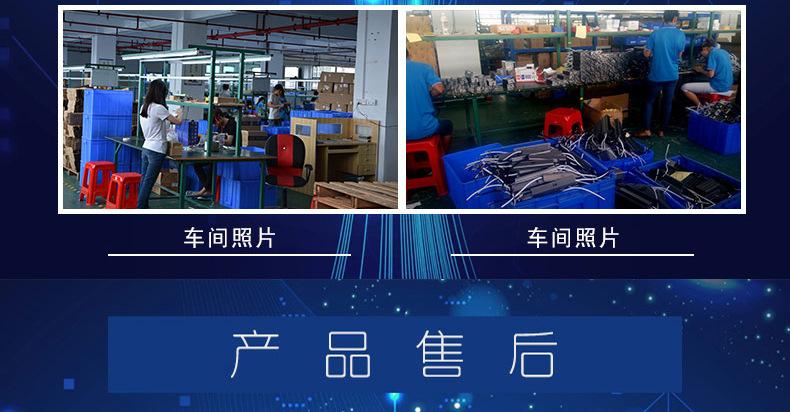

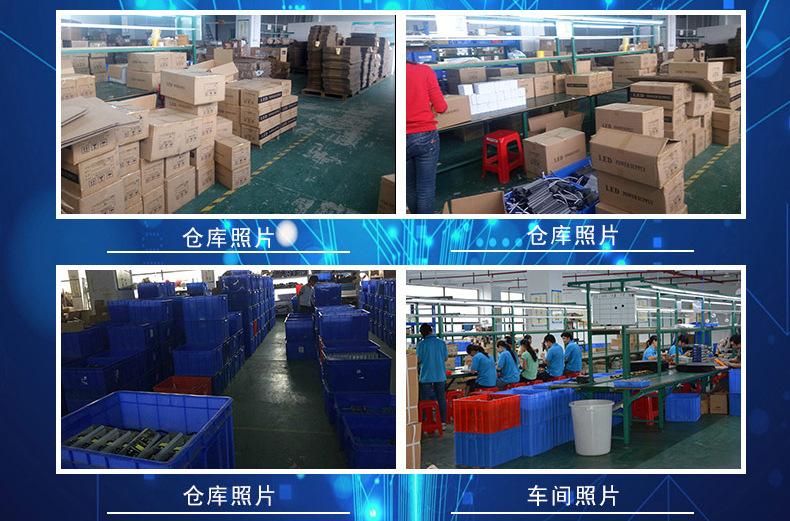

Shenzhen Huilepu Technology Co., Ltd. está localizada em Songgang, Shenzhen. É um fabricante profissional de fontes de alimentação à prova d'água. Seus produtos são amplamente utilizados em automação industrial, equipamentos médicos, monitoramento inteligente, iluminação LED, eletrodomésticos e séries de CFTV de segurança. A empresa contratou 3 engenheiros eletrônicos profissionais e 5 profissionais em tecnologia eletrônica com altos salários. Os produtos são verificados por excelentes inspetores de qualidade em todos os elos. Desde os materiais recebidos, produção até o envelhecimento, os envios são rigorosamente concluídos de acordo com o processo de produção. Possui um sistema de gestão de qualidade completo e científico. Desde a sua fundação, sobrevive pela qualidade. Todos os produtos foram submetidos a testes de envelhecimento de longo prazo e têm garantia de 2 anos.

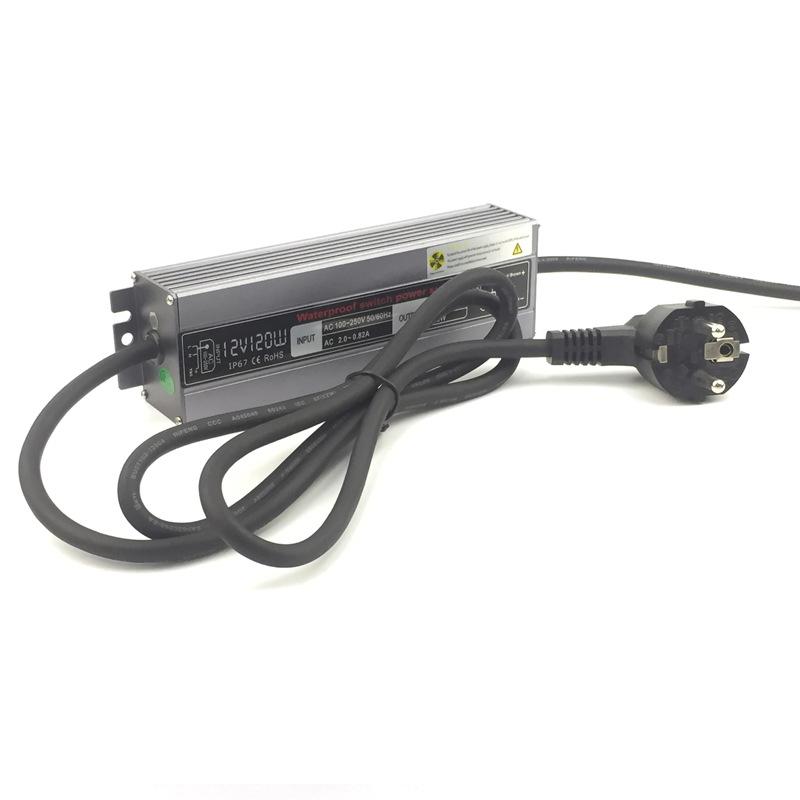

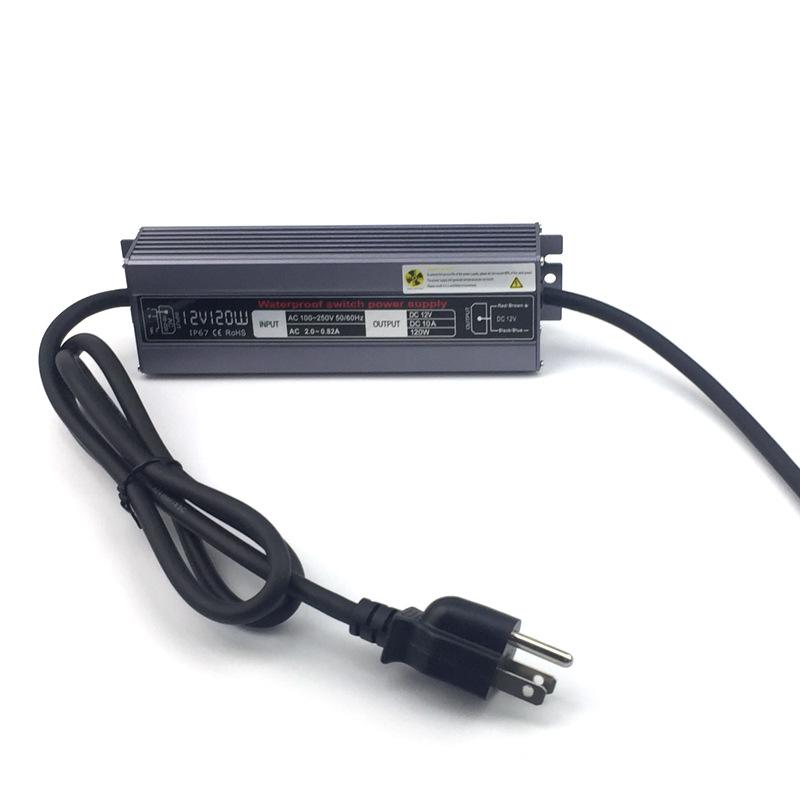

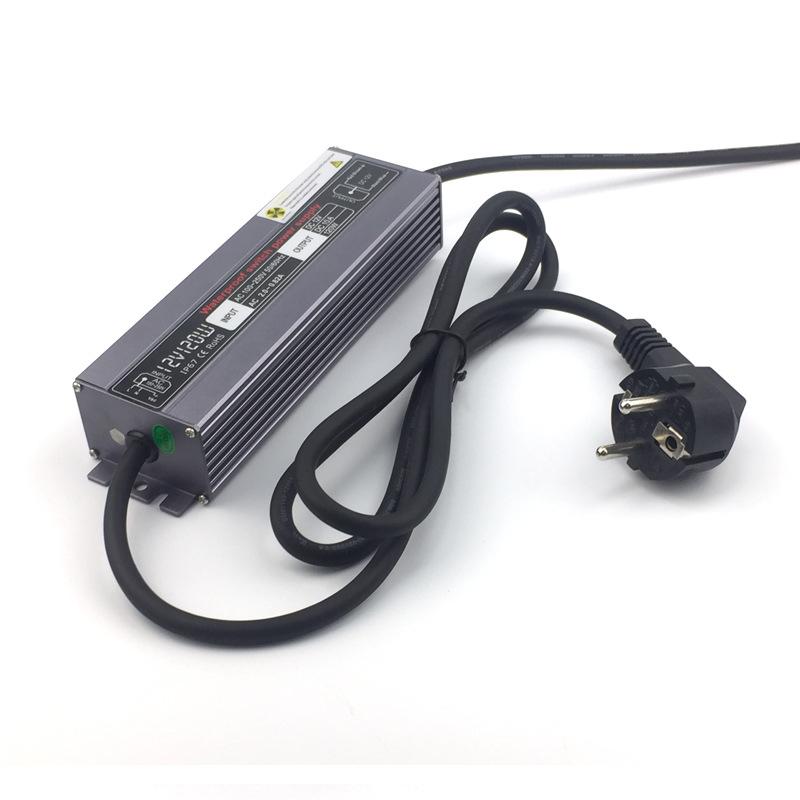

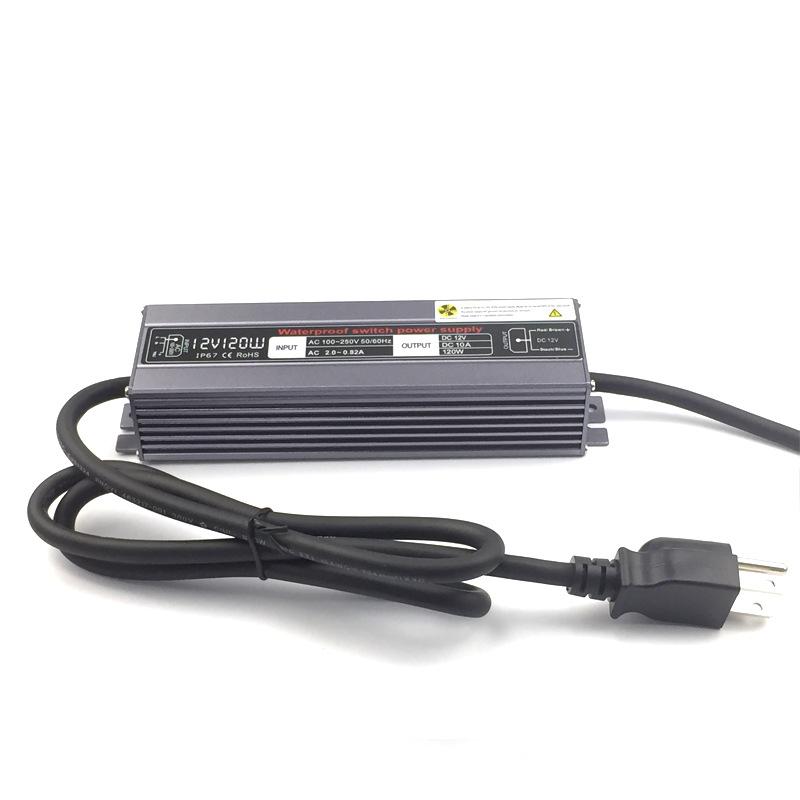

| ■ Principais recursos |
| Tensão de entrada AC tensão total 110V-220V |
| Pode suportar entrada instantânea de 300VAC por 5 segundos e pode passar no teste de alta tensão de 3,8KV para terra. |
| Aparência fina (35mm) |
| Com proteção contra curto-circuito/proteção contra sobrecarga/proteção contra sobretensão/proteção contra superaquecimento |
| Alta eficiência, taxa de conversão de até 90%. |
| Suporta vibração 5G |
| Baixa temperatura de operação, carcaça toda em alumínio, resfriamento natural |
| A temperatura do ambiente de trabalho pode atingir 70℃ |
| Perda sem carga < 0,55 watts |
| Utilizando componentes importados, alto desempenho e qualidade estável. |
| Teste de envelhecimento em carga total |
| Adote o processo sem chumbo, cumpra os requisitos RoHS de proteção ambiental |
| O casco adota o processo de anodização fosca, com acabamento de alta qualidade. |
| Garantia de 3 anos, substituição de 1 ano. |
| ■ Parâmetros principais |
| Faixa de saída CC | 12V,0~10A |
| Precisão da tensão de saída | ±1% |
| ondulação | 250mV |
| eficiência | 89% |
| Faixa de tensão de entrada | 110~264V |
| Corrente de surto de entrada | Partida a frio, 60A a 230V |
| Faixa de ajuste de tensão | Os clientes podem personalizar a faixa de voltagem antes de fazer um pedido. |
| Tempo de subida de inicialização | 230 VCA carga total 1300 ms, 50 ms, 16 ms / 115 VCA carga total 1300 ms, 50 ms, 12 ms |
| Corrente de fuga | |
| Proteção de sobrecarga | O ponto de sobrecorrente está entre 110% e 140%, detecção automática e recuperação automática |
| Proteção contra superaquecimento | Tipo de proteção: desligamento por temperatura excessiva, recuperação automática após queda de temperatura |
| Propriedades de isolamento | Entre entrada e saída: 3 KVAC, entre entrada e caixa: 2 KVAC, entre saída e caixa: 0,5 KVAC 1 minuto |
| Temperatura de operação | -30~+70℃(Ver curva de redução de carga de saída) |
| Resistência à vibração | 10 a 500 Hz, 5G 10 minutos/ciclo, 60 minutos para cada eixo de XYZ |
| Certificação de segurança | CE |
| tempo médio entre falhas | ≥35.000 horas, MIL-HDBK-217F (25°C) |
| Fiação | Fio de borracha |

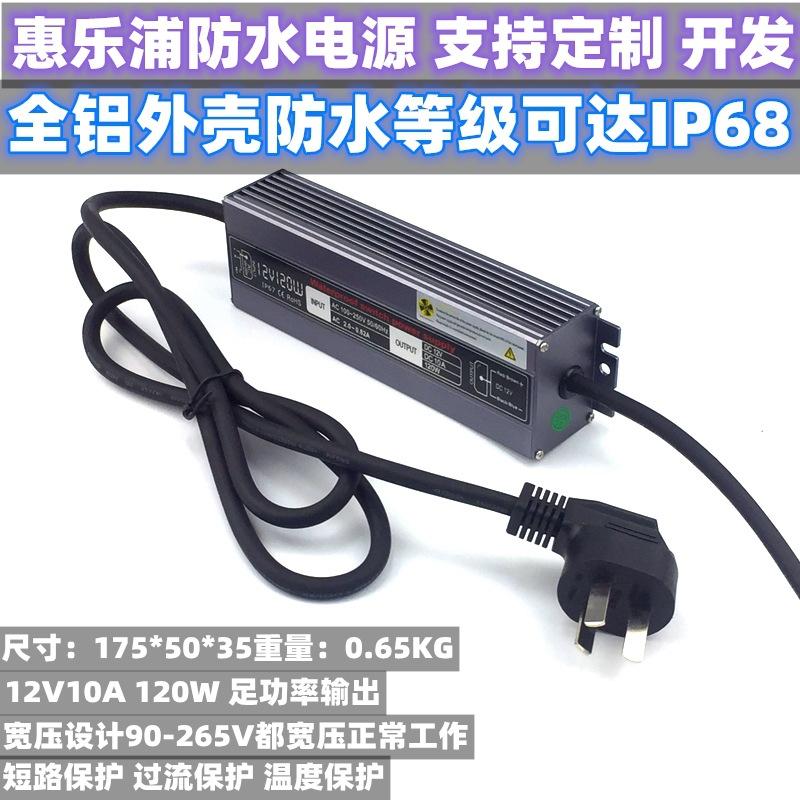

| Dimensões | 175*50*35(comprimento×largura×altura) |
| Peso e embalagem | 0,65kg/peça; 20 peças/13kg/caixa |






Seleção Estimativa de Fonte de Alimentação Chaveada:
1. Estime a corrente necessária com base na potência do dispositivo:
A corrente da fonte de alimentação a ser comprada = o número de dispositivos × a corrente requerida por cada dispositivo (potência W/tensão V) / consumo de energia (75-80%)
Por exemplo: se houver 10 dispositivos e cada dispositivo requer 1A de corrente, a corrente da fonte de alimentação a ser selecionada = 10 × 1A ÷ 80% = 12,5A
2. Calcule o número de dispositivos a serem usados com base na corrente da fonte de alimentação:
Número de dispositivos usados = corrente da fonte de alimentação × consumo de energia (75-80%) ÷ corrente usada (A)
Por exemplo: fonte de alimentação 12V30AH, com equipamento de 1A
Número de dispositivos usados = 30A × 80% ÷ 1A = 24
Nota: Os valores acima são apenas valores estimados. Os dados reais podem ter grandes erros devido a diferentes condições de teste.
Instruções da fonte de alimentação chaveada
1. Uso
1. Verifique e teste se a tensão da fonte de alimentação é compatível com a tensão do dispositivo. O dispositivo de 12V deve corresponder à fonte de alimentação de 12V;
2. Conecte a tensão AC220V em L/N, não é necessário distinguir entre positivo e negativo; V+ conecta à saída positiva, cn conecta à saída negativa;
3. A fonte de alimentação deve ser aterrada neste ícone ();
4. Ao conectar vários dispositivos, pode-se usar uma saída de barramento grosseira e, em seguida, subdividi-la em pontos de dispositivo individuais.
(II) Manutenção e precauções
1. A fonte de alimentação chaveada deve ser armazenada à temperatura ambiente, em um ambiente seco, limpo e bem ventilado, longe da luz solar direta e de fontes de calor;
2. Mantenha o exterior da fonte de alimentação chaveada e a fiação limpos e secos;
3. Recomenda-se usá-lo em ambiente com temperatura ambiente. No inverno, é necessário impedir que lagartixas entrem na fonte de alimentação chaveada, o que pode causar a queima da fonte de alimentação chaveada.
4. Coloque-o em uma caixa isolada e mantenha a dissipação de calor da fonte de alimentação chaveada suave;
6. A fonte de alimentação chaveada deve ser instalada por profissionais, e o circuito deve ser verificado para estar intacto antes de ligar.

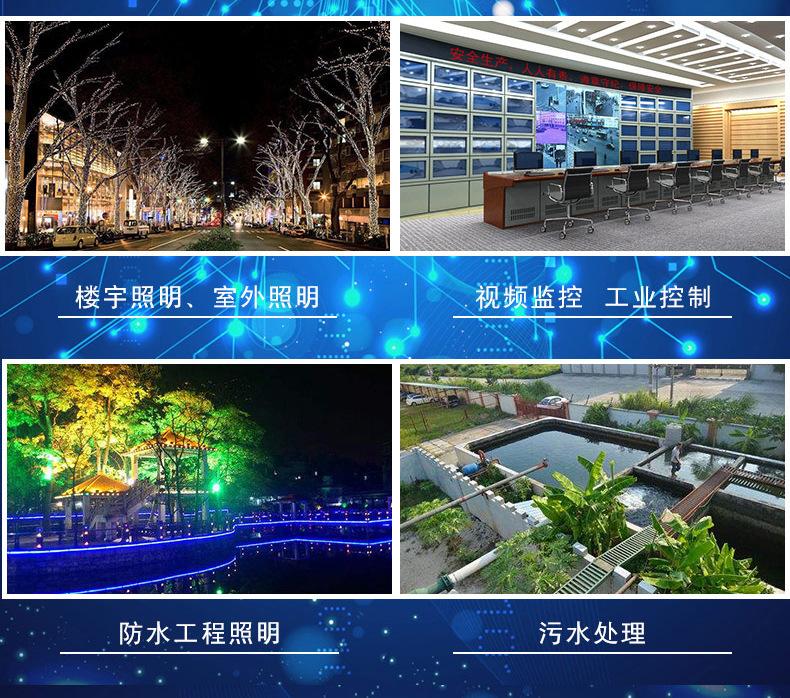

Aplicação de fonte de alimentação chaveada:
1. Controle de automação industrial, equipamentos militares, equipamentos de pesquisa científica, equipamentos de controle industrial, equipamentos de comunicação e equipamentos de energia;
2. Iluminação LED, lâmpadas LED, instrumentos e medidores, equipamentos médicos, refrigeração e aquecimento semicondutor, purificadores de ar;
3. Câmeras de vigilância de segurança, monitores LCD, equipamentos de comunicação, produtos audiovisuais, instrumentos, etc.
1. Estimativa de seleção de fonte de alimentação chaveada:
1. Estime a corrente necessária com base na potência do dispositivo:
A corrente da fonte de alimentação a ser comprada = o número de dispositivos × a corrente requerida por cada dispositivo (potência W/tensão V) / consumo de energia (75-80%)
Por exemplo: se houver 10 dispositivos e cada dispositivo requer 1A de corrente, a corrente da fonte de alimentação a ser selecionada = 10 × 1A ÷ 80% = 12,5A
2. Calcule o número de dispositivos a serem usados com base na corrente da fonte de alimentação:
Número de dispositivos usados = corrente da fonte de alimentação × consumo de energia (75-80%) ÷ corrente usada (A)
Por exemplo: fonte de alimentação 12V30AH, com equipamento de 1A
Número de dispositivos usados = 30A × 80% ÷ 1A = 24
Nota: Os valores acima são apenas valores estimados. Os dados reais podem ter grandes erros devido a diferentes condições de teste.
2. Instruções de uso da fonte de alimentação chaveada
1. Uso
1. Verifique e teste se a tensão da fonte de alimentação é compatível com a tensão do dispositivo. O dispositivo de 12V deve corresponder à fonte de alimentação de 12V;
2. Conecte a tensão AC220V em L/N, não é necessário distinguir entre positivo e negativo; V+ conecta à saída positiva, cn conecta à saída negativa;
3. A fonte de alimentação deve ser aterrada.
4. Ao conectar vários dispositivos, pode-se usar uma saída de barramento grosseira e, em seguida, subdividi-la em pontos de dispositivo individuais.
(II) Manutenção e precauções
1. A fonte de alimentação chaveada deve ser armazenada à temperatura ambiente, em um ambiente seco, limpo e bem ventilado, longe da luz solar direta e de fontes de calor;
2. Mantenha o exterior da fonte de alimentação chaveada e a fiação limpos e secos;
3. Recomenda-se usá-lo em ambiente com temperatura ambiente. No inverno, é necessário impedir que lagartixas entrem na fonte de alimentação chaveada, o que pode causar a queima da fonte de alimentação chaveada.
4. Coloque-o em uma caixa isolada e mantenha a dissipação de calor da fonte de alimentação chaveada suave;
6. A fonte de alimentação chaveada deve ser instalada por profissionais, e o circuito deve ser verificado para estar intacto antes de ligar.
3. Aplicação de fonte de alimentação chaveada:
1. Controle de automação industrial, equipamentos militares, equipamentos de pesquisa científica, equipamentos de controle industrial, equipamentos de comunicação, equipamentos de energia, letreiros publicitários;
2. Iluminação LED, lâmpadas LED, iluminação tubular LED para guarda-corpo, fitas de luz LED, telas de LED. Instrumentos, equipamentos médicos, refrigeração e aquecimento por semicondutores, purificadores de ar;
3. Câmeras de vigilância de segurança, monitores LCD, equipamentos de comunicação, produtos audiovisuais, equipamentos militares, equipamentos de pesquisa científica, instrumentos, etc.
4. Sobre o frete: A fonte de alimentação é pesada, e o frete de outras províncias é caro. Podemos negociar para arcar com o frete. Se a quantidade for grande, o frete pode ser reduzido ou isento, ou você pode usar logística dedicada.
5. Garantia:
Se houver qualquer problema com este produto dentro de um mês a partir da data de compra, ele será substituído e o período de garantia é de 3 anos.
Exceto em outros casos:
1. Danos causados pelo homem (rachadura, queimadura, danos severos e deformação, etc.)
2. Período de garantia expirado
