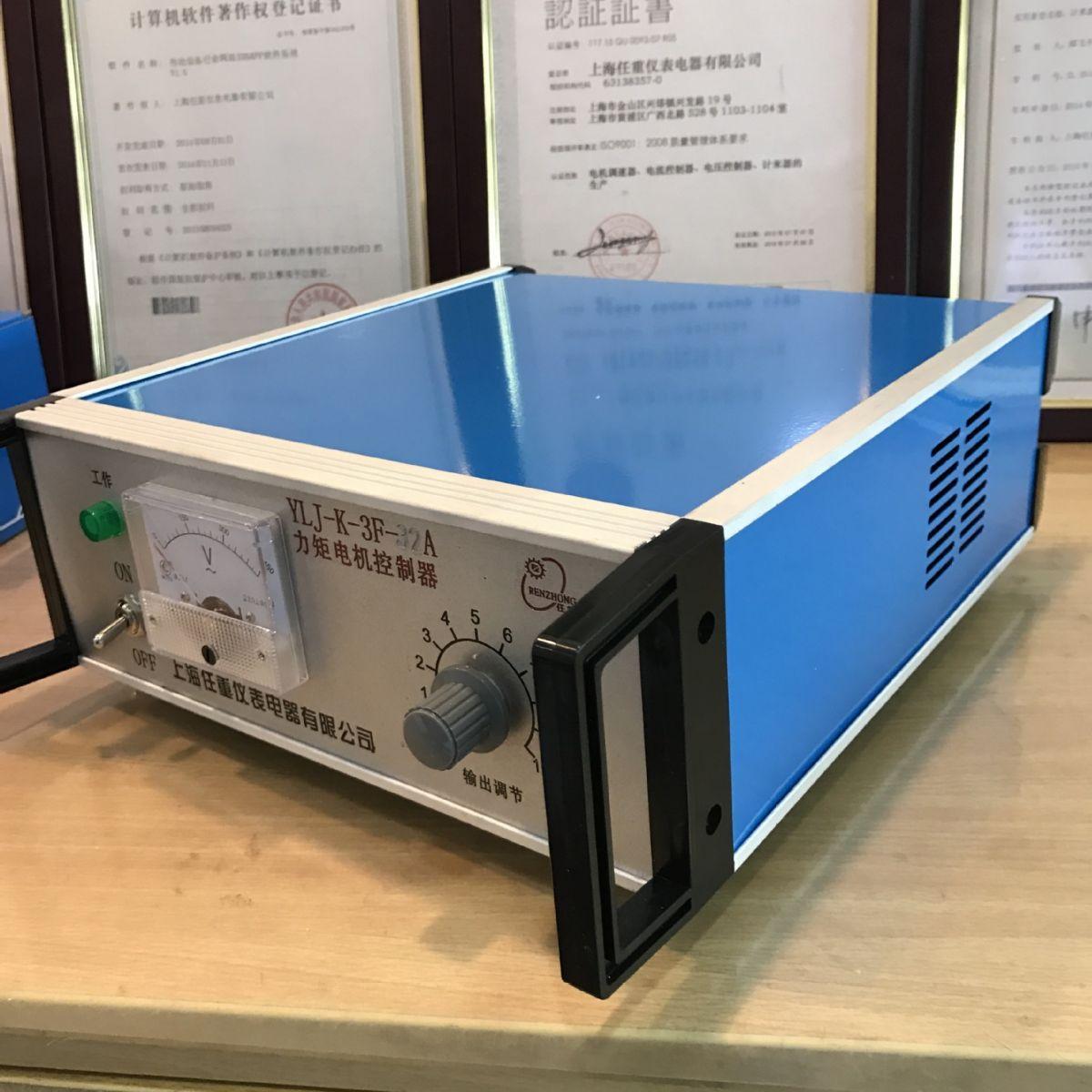

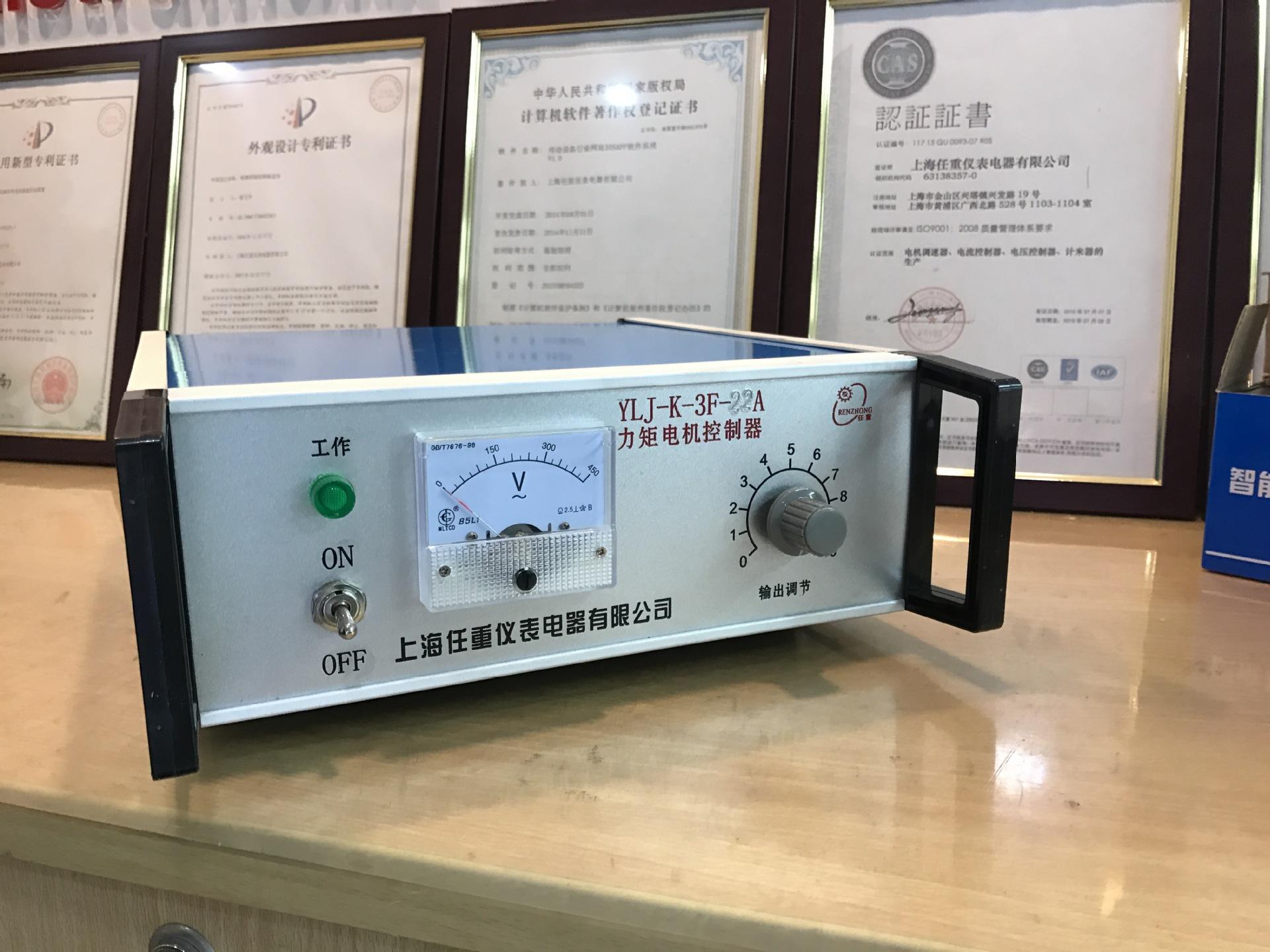

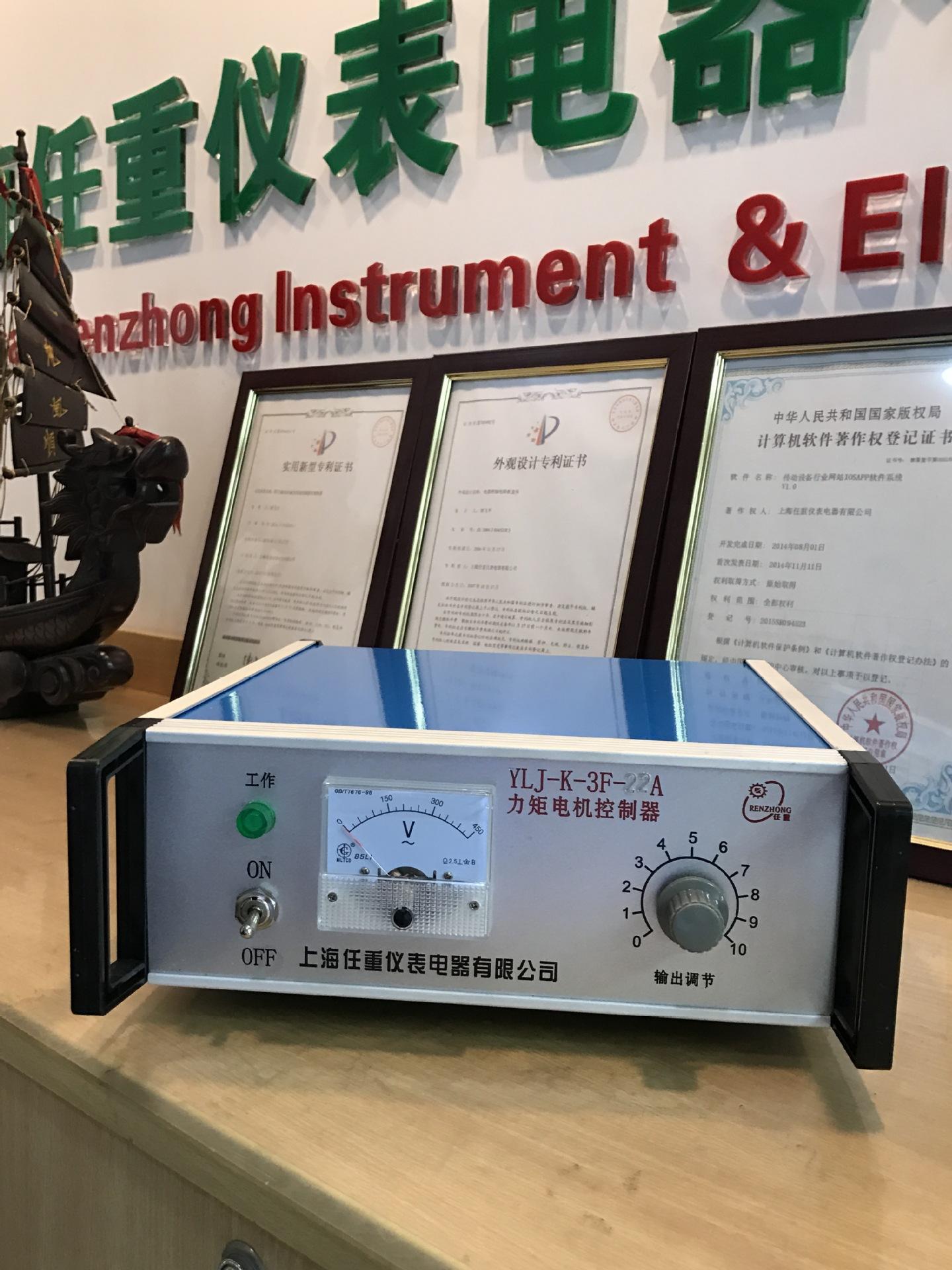

Controlador de Motor de Torque Ylj-K-3F-60A Controlador de Torque Ylj-K-3F-22A Controlador de Velocidade de Torque
Controlador de motor de torque série YLJ-K-3Fxl regulador de velocidade de motor de torque descrição do produto
Visão geral do controlador de motor de torque Y LJ-K, YKT-3, série LTS O controlador de motor de torque é um novo tipo de dispositivo de controle eletrônico de regulação de tensão (circuito aberto e fechado). Sua principal característica é que, após a mudança na velocidade da linha, a tensão ainda pode ser mantida dentro da faixa permitida. É adequado para enrolamento de produtos com tensão basicamente inalterada. O desempenho do motor e o desempenho do enrolamento são coordenados e combinados. Portanto, pode substituir o sistema de equipamentos complexos tradicionais e economizar muito o investimento. É um dispositivo de suporte ideal para motor de torque mecatrônico. O controlador usa tiristor para regular continuamente a velocidade e a tensão do motor, com bom desempenho de partida, tamanho pequeno, peso leve, alta eficiência e resolve as deficiências de difícil manutenção dos equipamentos tradicionais, prolongando a vida útil. Este controlador possui dois modos de controle de circuito aberto e circuito fechado. O controle de circuito aberto tem as vantagens de sistema simples e ajuste conveniente. O controle de circuito fechado refere-se ao sistema no qual os sensores de detecção, como sensores de tensão, sensores de velocidade, sensores de corrente, sensores de deslocamento, sensores de temperatura, sensores de fluxo, etc., convertem a quantidade física a ser controlada em um sinal de tensão e o realimentam para o controlador. O controlador realiza o controle de circuito fechado dessas quantidades físicas por meio da regulação de tensão. O controlador adota os padrões GB3797-89 e Q/JBHZ2-99.
Principais dados técnicos:
1. Tensão nominal: trifásica 380V±10%; Frequência: 50Hz ou 60Hz.
2. Faixa de tensão de saída: tensão de 70V a 365V.
3. Corrente máxima de saída: 6, 12, 22, 32, 50, 80A.
4. Desvio trifásico da tensão de saída: ±3%.
5. Relação de ajuste de torque: 10:1.Condições de Uso1. Temperatura ambiente: -5℃~+40℃, a taxa de variação de temperatura não deve exceder 5℃/h.
2. Umidade relativa: a 40℃, não excedendo 50%; abaixo de 20℃, não excedendo 90%. A taxa de variação da umidade relativa não deve exceder 5%/h, e não deve haver condensação.
3. A altitude do local de instalação não deve exceder 1000m.
4. O controlador deve ser usado em um ambiente livre de poeira excessiva e gases que possam causar corrosão metálica dos componentes elétricos.
5. Quando o controlador estiver funcionando, a frequência de vibração externa não deve ser superior a 150Hz e a aceleração de vibração não deve exceder 5m/s2.
6. Potência de entrada CA
a. A faixa de flutuação contínua da tensão é ±10%; a flutuação de curto prazo não excede -10%~+15%;
b. A flutuação de frequência não deverá exceder ±2%, e a taxa de variação de frequência não deverá exceder ±1%/S;
c. O desequilíbrio da fonte de alimentação trifásica não deve exceder 2%;
d. A distorção da forma de onda não deve exceder 5%.
Princípio de funcionamento e características do circuito：

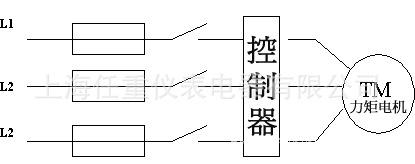

O circuito principal do controlador adota conexão Y trifásica de onda completa, e a forma de carga necessária pode ser selecionada arbitrariamente, ou seja, triângulo ou estrela (o ponto neutro da carga estrela não precisa ser conectado); comparado com outros tipos de circuitos, a vantagem deste circuito é que o componente harmônico de saída é baixo, o que torna a perda interna do motor menor do que qualquer outro tipo de circuito, a eficiência do circuito é alta e não afeta o circuito de comunicação adjacente.
O controlador usa tiristores bidirecionais importados para alterar o ângulo de condução da corrente CA que flui através do motor, de modo que a tensão de trabalho do motor possa ser continuamente ajustada de 70V a 365V para se adaptar a diferentes condições de trabalho; o circuito de controle usa pulsos largos e tubos de acoplamento fotoelétrico para disparar o tiristor principal, adota métodos de controle de rastreamento automático, usa controle de sincronização de fase da rede trifásica para garantir o equilíbrio automático da saída trifásica e, através do controle de feedback de saída, pode efetivamente evitar que o motor perca o controle da regulação de tensão durante a operação; em segundo lugar, são tomadas medidas de controle para partida e parada do motor. Portanto, o produto tem excelente desempenho, forte capacidade anti-interferência, bom desempenho de partida, operação estável, sem choque de corrente, estável e confiável, etc.
Além dos recursos de controladores do mesmo tipo, este controlador também possui os seguintes recursos exclusivos.
1. O controlador possui dois modos de trabalho para escolher: modo de regulação de tensão e modo de controle por feedback.
Modo de trabalho de regulação de tensão: A tensão de trabalho é continuamente ajustável de 70V a 365V.
Modo de controle por feedback: O controle por feedback de tensão constante ou por feedback de velocidade pode ser realizado, dependendo da natureza do sinal de feedback.
2. Função de proteção contra falta de fase: Quando a tensão de alimentação trifásica de entrada perde uma fase, o controlador pode interromper automaticamente a saída para evitar que o tiristor principal no motor e o controlador queimem quando o motor fica bloqueado por um longo período devido à falta de fase.
3. Função de proteção contra superaquecimento: Quando o controlador é inadequadamente combinado com o motor e sobrecarregado, ou a temperatura do ambiente de trabalho excede o padrão e outros fatores causam o superaquecimento do tiristor principal além do limite, o controlador pode interromper automaticamente a saída.
4. A estrutura do circuito possui as seguintes características, que tornam o controlador mais confiável e estável.
O equilíbrio de tensão e corrente trifásicas é um indicador de desempenho importante do controlador. Este controlador adota deslocamento de fase síncrono automático de tensão trifásica.
O método de controle e o design cuidadoso do circuito e dos parâmetros são usados para garantir o equilíbrio automático da tensão e corrente trifásicas de saída. Não há necessidade de ajustar o potenciômetro durante a depuração do controlador. Geralmente, o controle precisa ser depurado por meio de múltiplos potenciômetros para garantir o equilíbrio da tensão e corrente trifásicas de saída.

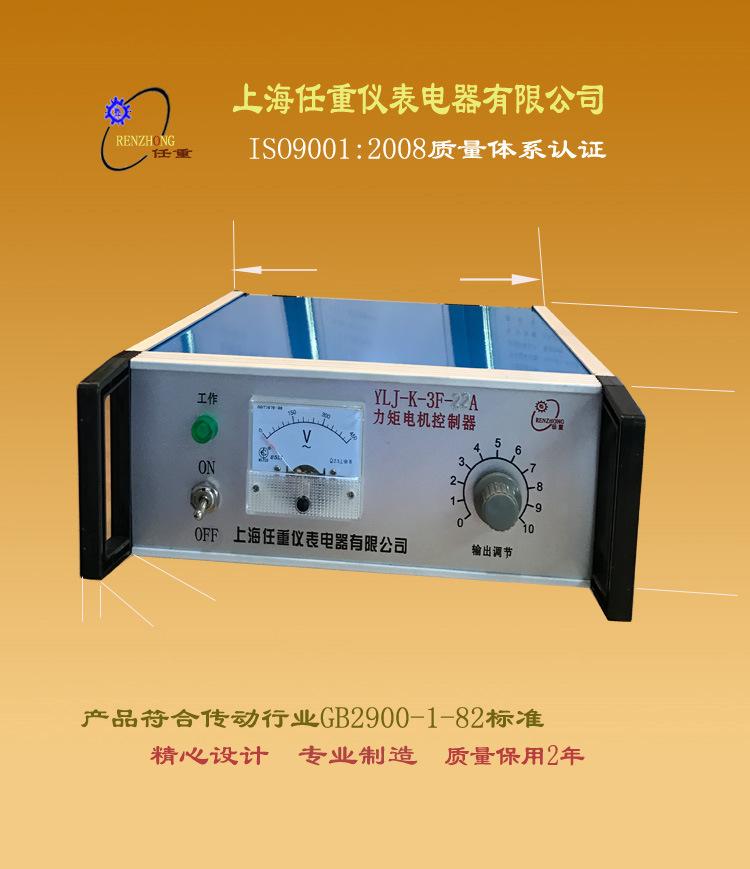

*Formato e dimensões de instalação:
- A série YLJ-K é de mesa:6A 195*205*100mm 12A-32A 280*280*100mm
- Série YLJ-K é de mesa: 50A 420*280*100mm 80A 400*400*140mm
*A série YKT-3 é um tipo de painel de mesa universal
- 6A 195*205*100mm 15A-35A 280*280*100mm
- 55A 420*280*100mm 85A 400*400*140mm
usar:Este produto é adequado para equipamentos de enrolamento nas indústrias de metalurgia, impressão, petroquímica, têxtil, plástico, fios e cabos, fabricação de papel, caldeiras, elevação, máquinas-ferramenta, máquinas gerais e outras. As variações de tensão e velocidade da linha são mantidas dentro da faixa permitida durante todo o processo de aumento gradual do diâmetro de enrolamento do estágio inicial ao estágio final.
