Projeto ModeloModelo de item |
unidadeUnidade |
parâmetro |
|
tamanho da mesa de trabalho |
milímetros |
1600x800 |
|
Curso do eixo X/Y/Z |
milímetros |
1500/800/700 |
|
Distância da face final do fuso à mesa de trabalho |
milímetros |
155-855 |
|
Distância do centro do fuso à coluna |
milímetros |
855 |
|
Carga máxima da bancada |
Kg |
1500 |
|
bancada de trabalhoRanhura em T |
milímetros |
5-18 |
|
Alimentação rápida do eixo X/Y/Z |
m/min |
24/24/18 |
|
Especificações do trilho guia X/Y/Z |
milímetros |
Rolo RGH55X/Z Base alargada do eixo Y 4 trilhos guia |
|
precisão de posicionamento |
milímetros |
±0,008 |
|
Repetibilidade |
milímetros |
±0,006/300 |
|
Unidade de posicionamento mínimo |
milímetros |
±0,001 |
|
Velocidade máxima do fuso |
rpm |
6.000 |
|
Conicidade da extremidade do fuso |
milímetros |
BT50 |
|

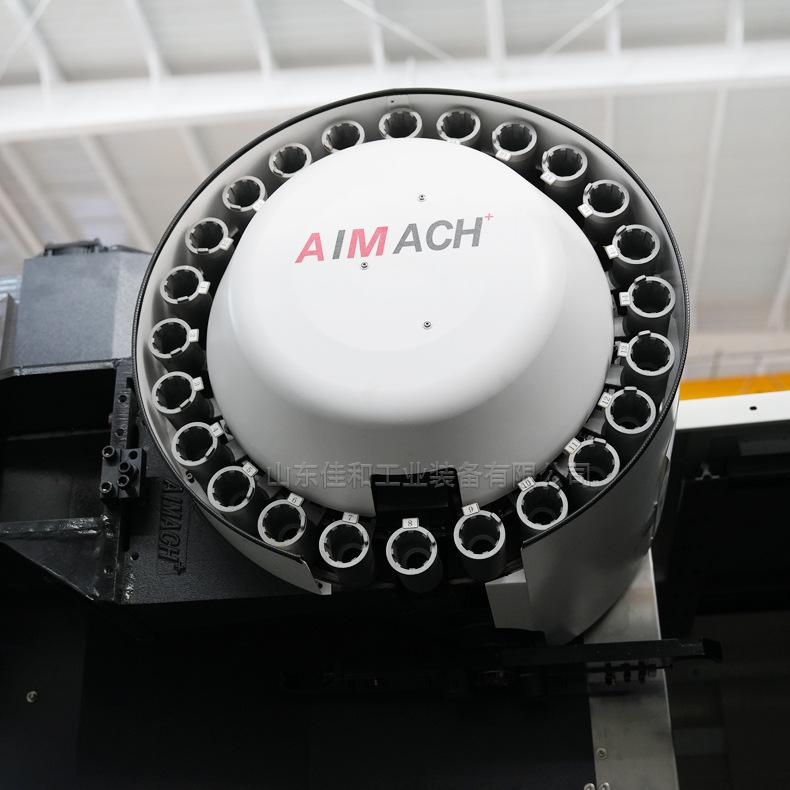

Revista de ferramentas de robô de disco |
peças |
24T |
|
Sistema controlador |
/ |
nova geração22MA |
|
Potência do motor de três eixos |
Nm |
35/35/35 |
|
Potência do motor do fuso |
Kw |
15-18,5 |
|
Peso da máquina |
Kg |
12.000 |
|
Dimensões |
milímetros |
4000x3100x3300 |
