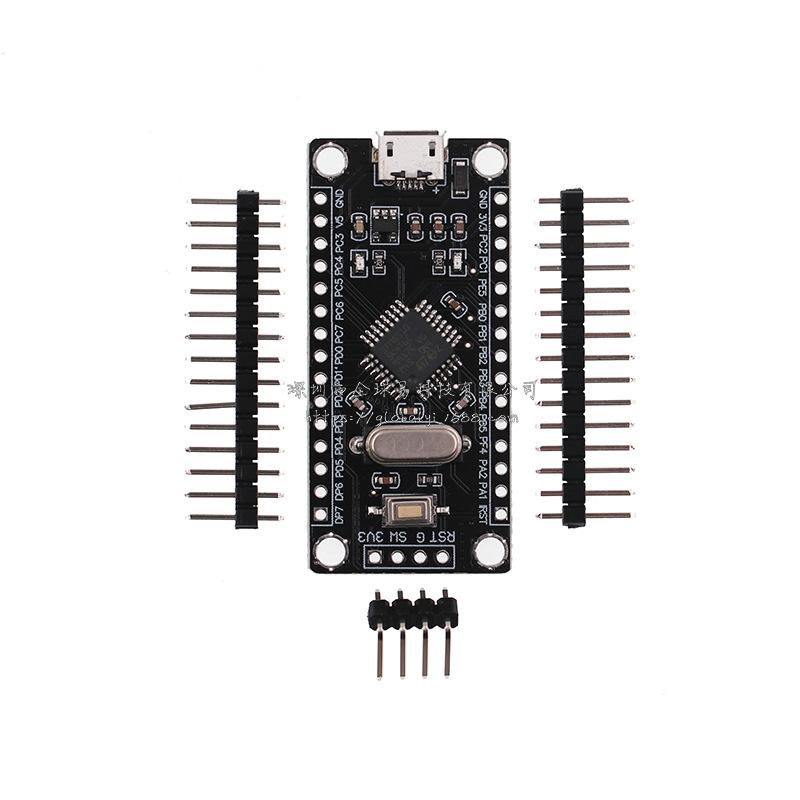

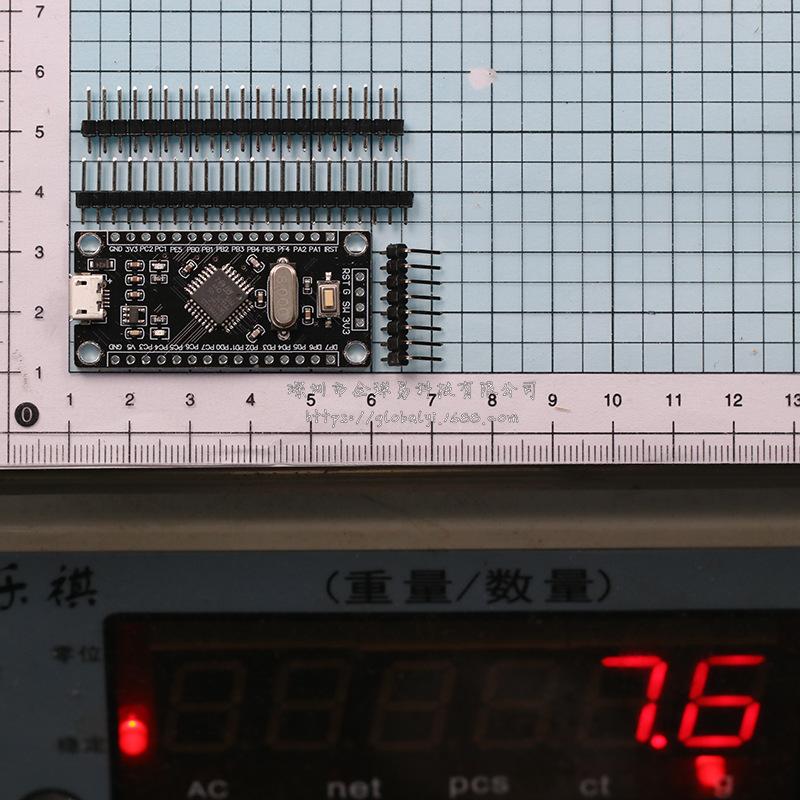

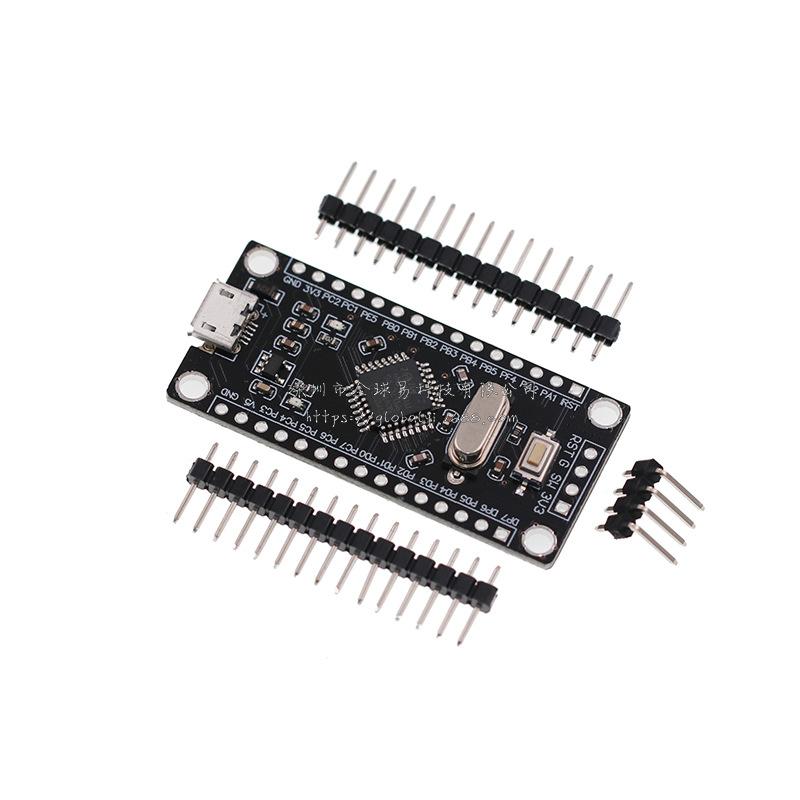

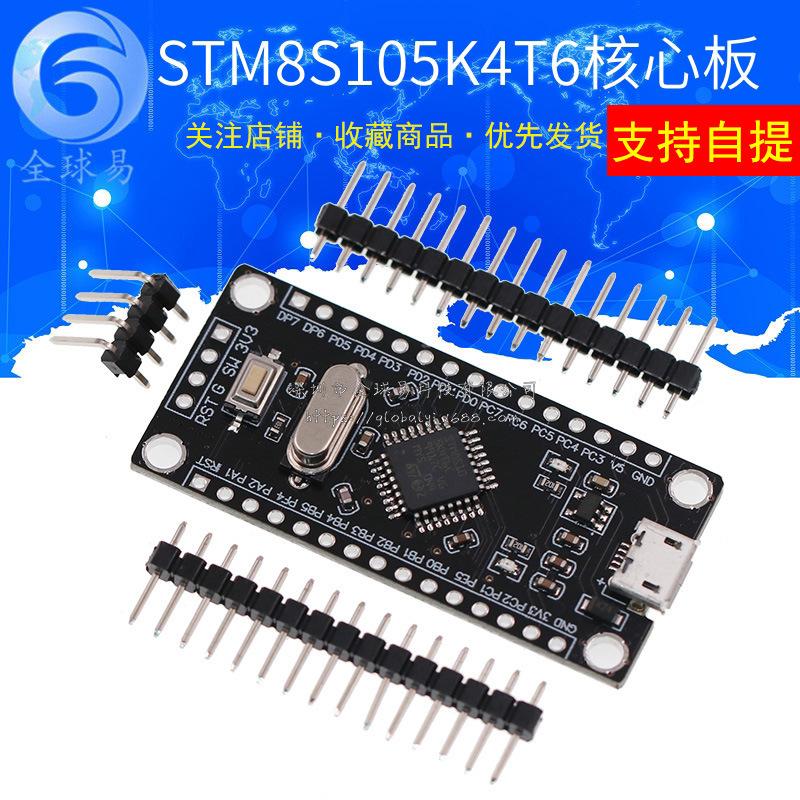

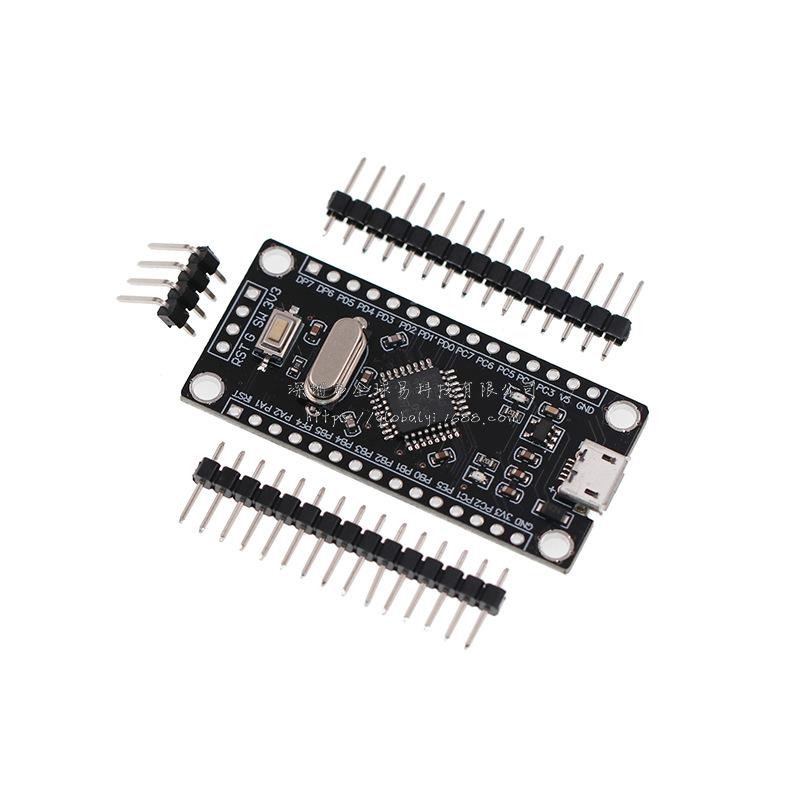

Placa de desenvolvimento STM8S STM8S105K4T6 Placa de núcleo MCU Placa de aprendizagem Placa de sistema pequena Versão banhada a ouro

Cada uma das placas principais do chip STM8S105K4T6 é pré-gravada com um programa de teste ao sair da fábrica. Após a inicialização, a luz LED piscará uniformemente para detectar se a placa de desenvolvimento está funcionando corretamente.

A placa usa a interface SWIM por padrão para gravação e depuração online

Por padrão, não há nenhum conector de pino soldado na entrega (mas o conector de pino de entrega precisa ser soldado por você!)

Modelo do chip: STM8S105K4T6

Link de dados: http://pan.baidu.com/s/1c2ooV9u Senha: 9l46

Recursos do chip

Núcleo

v avançadoSTM8Kernel, com3Harvard

estrutura

v Conjunto de instruções estendido

memória

v Memória de dados e programas de média densidade:

─ Máximo32KbyteClarão；10KDepois de apagar55°COs dados podem ser salvos no ambiente20Ano

─ Armazenamento de dados: até1KBytes de dados reaisEEPROM; pode alcançar30Milhares de vezes de apagamento

v BATER: Até2Kbyte

Relógio, reinicialização e gerenciamento de energia

v 3,0~5,5VTensão operacional

v Controle de relógio flexível,4Fonte do relógio mestre

– Oscilador de cristal de baixa potência

– Entrada de relógio externo

– Interior ajustável pelo usuárioRádio controlado por rádio de 16 MHz

– Baixo consumo de energia interna128 kHz RC

v Sistema de segurança de relógio com monitoramento de relógio

v Gerenciamento de energia:

– Modo de baixo consumo(Aguardando, Desligamento Ativo, Desligamento)

– Os relógios periféricos podem ser desligados individualmente

v Reinicialização de energia e desligamento sempre ativo e de baixo consumo

Gerenciamento de Interrupções

v com32Controlador de interrupção aninhado

v 6Vetores de interrupção externos, até37Interrupção externa

cronômetro

v 2individual16temporizador de uso geral com bit2+3individualCAPCOMcorredor(CI、OC ou PWM)

v Temporizador de controle avançado:16Pedaço,4individualCAPCOMcorredor,3saídas complementares, inserção de banda morta e flexívelSincronizar

v com8pré-escalador de bits8Temporizador de base de bits

v Temporizador de despertar automático

v 2Temporizadores de watchdog: watchdog de janela e watchdog independente

Interface de comunicação

v Com saída de relógio síncronoUART , cartão inteligente, infravermelhoIrDA,LINinterface

v IPSInterface até8 Mbit/s

v Eu 2 CInterface até400 Kbit/sConversores analógico-digitais(ADC)

v 10Bit, ±1LSBdeADC, no máximo10Canal, modo de varredura e função de watchdog analógico

E/S porta

v 48O número máximo de pinos em um chip empacotado é38individualE/S,incluir16Saída de alta corrente de dissipação

v Muito forteE/SDesign, tem tolerância muito forte à corrente de refluxo

Apoio ao Desenvolvimento

v Módulo de interface de fio único(NADAR)e módulo de depuração(DM), que permite programação on-line fácil e depuração não intrusiva
