Placa de desenvolvimento STM8 placa de sistema pequena placa principal STM8S003F3P6
(Detalhes fornecidos em chinês e inglês)
Descrição chinesa:
Destaques da placa principal STM8S:
Esta placa de desenvolvimento usa cabo MicroUSB para alimentação de energia, que é compatível com cabos de dados de smartphones. Cabos de dados são fáceis de obter, em vez de cabos USB MINI para alimentação de energia. Cabos USB MINI são difíceis de encontrar e foram gradualmente eliminados. Este é um recurso importante que distingue este módulo de outros produtos domésticos.
Preço baixo, design fácil de usar e um conjunto completo de informações economizarão seu dinheiro, tempo, esforço e preocupação!
Principais características da placa principal STM8S:
1. Use STM8S103F3P6 como o principal CI de controle.
2. Você pode usar o cabeçalho de pino 2,54 ou o pad de solda para obter energia. Ao usar o pad de solda para obter energia, a faixa de tensão de entrada é de 4,5 V-15 V, e você pode emitir 3,3 V para o exterior através do cabeçalho de pino ao mesmo tempo!
Observação: o conector do pino de 5 V é conectado à fonte de alimentação de entrada do módulo.

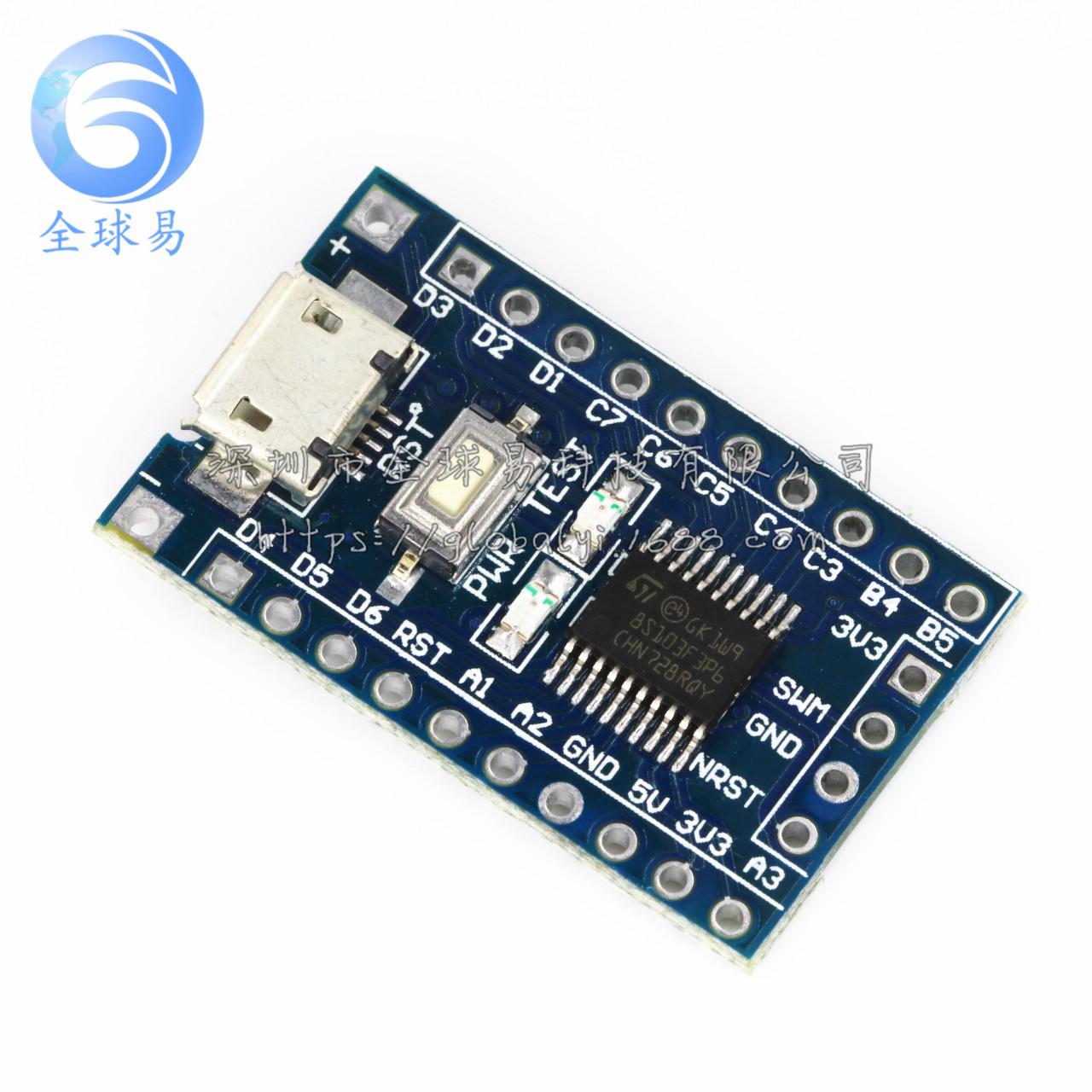

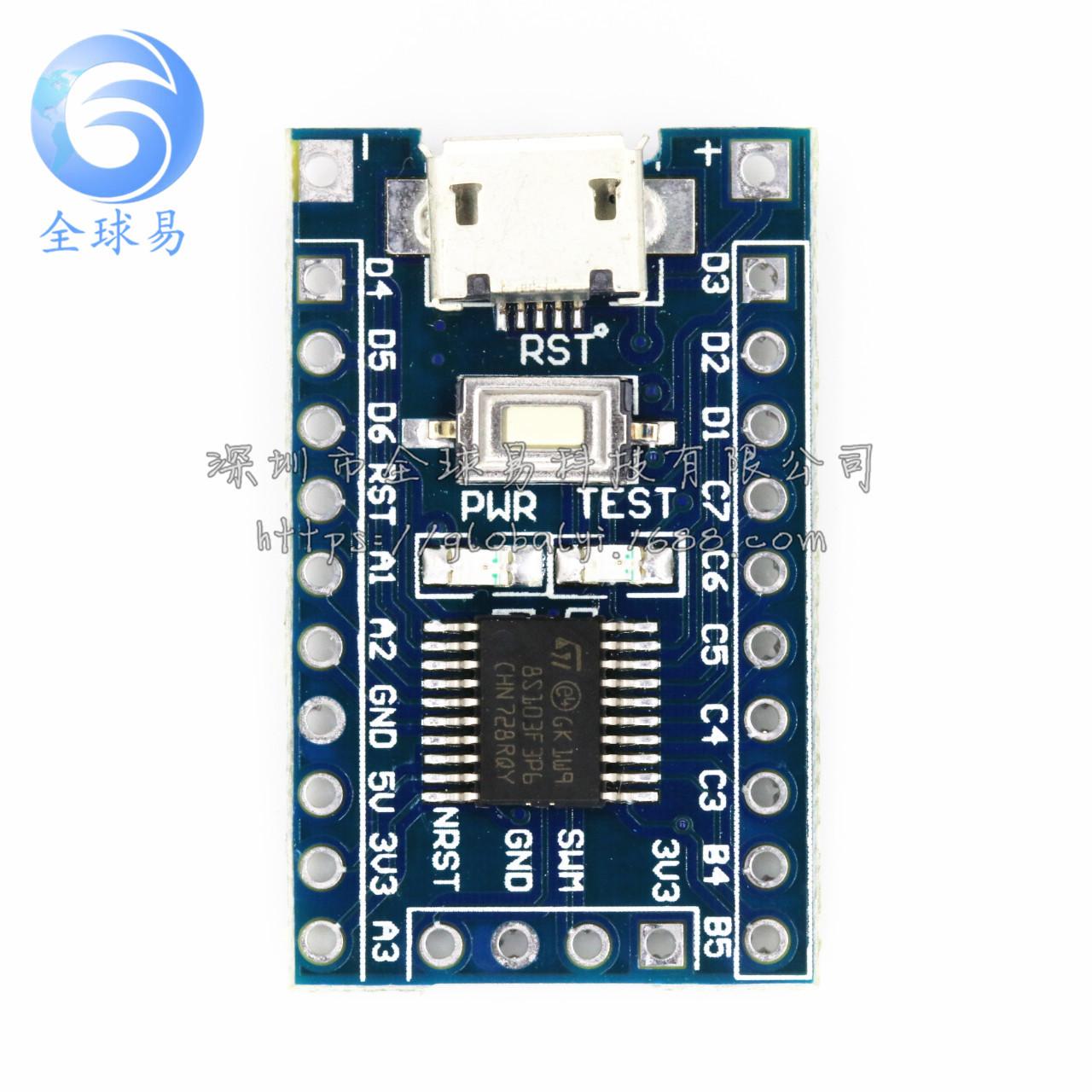

3. Todos os pinos são trazidos para fora, e os números dos pinos são marcados ao lado dos pinos. Ele tem um botão de reset, uma luz indicadora de energia e uma luz indicadora de demonstração de programa. Embora pequeno, ele tem tudo.
4. Suporte ao modo de depuração SWIM.
Informações gerais: http://pan.baidu.com/s/1bnGYLFT
Outras informações do STM8: http://pan.baidu.com/s/1o6Jpox0
1. O esquema da placa principal (formato PDF) e o programa de fonte de teste. Grave o programa de teste, e a luz LED piscará após a inicialização, para que você possa verificar se a placa principal está funcionando corretamente.
2. Forneça dois conjuntos de rotinas de porta de E/S de suporte, rotinas de temporizador, rotinas de envio de UART, rotinas de recebimento de UART, rotinas de comutação de relógio e rotinas de AD para operações de registro e operações de função de biblioteca nos ambientes de desenvolvimento IAR e STVD, respectivamente.
3. Casos de aplicação do STM8
4. Biblioteca de pacotes STM8
5. Registre a programação de cada módulo funcional do STM8
6. Ambiente de desenvolvimento IAR e software de gravação STVP

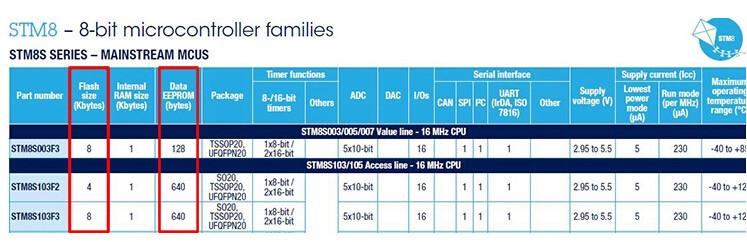

Comparação de desempenho do STM8S103F3P6:
O chip STM8S003F3 tem apenas 128 bytes de EEPROM, enquanto o STM8S103F3 tem 640 bytes;
· O FLASH do chip STM8S003F3 só pode ser apagado e gravado 100 vezes, enquanto o STM8S103F3 pode ser apagado e gravado 10.000 vezes;
· O FLASH do chip STM8S103F2 tem apenas 4K bytes, enquanto o do STM8S103F3 tem 8K bytes
Conclusão: STM8S003F3Adequado apenas para fabricação de produtos.Existem muitos adotados003F3A placa de desenvolvimento não é adequada para desenvolvimento, enquanto STM8S103F3Adequado para uso em desenvolvimento, nossa placa de desenvolvimento usa este chip
Descrição em inglês:
A placa de desenvolvimento adota linha de eletricidade MicroUSB, compatível com linha de dados de smartphone, cabo, simples e fácil, em vez de usar linha MINI USB elétrica, descubra que a linha MINI USB está ruim, foi eliminada gradualmente
Principais características da placa principal STM8S:
1 usando STM8S003F3P6 como o principal circuito integrado de controle.
2 pode ser usado na placa de 2,54 pinos ou a almofada elétrica é alimentada, usando uma almofada para obter energia quando a tensão de entrada estiver na faixa de 4,5 V-15 V, ao mesmo tempo através da saída do pino de 3,3 V para o exterior!
Nota: o módulo de alimentação de entrada está conectado ao pino 5V.
Os 3 pinos conduzem todos os pinos, fixam a marca do pino ao lado da etiqueta, com um botão de reinicialização, indicador de energia e indicador de demonstração, pequeno pardal totalmente equipado.
4 suportam modo de depuração SWIM.
exibição de imagem:
