princípio de trabalho

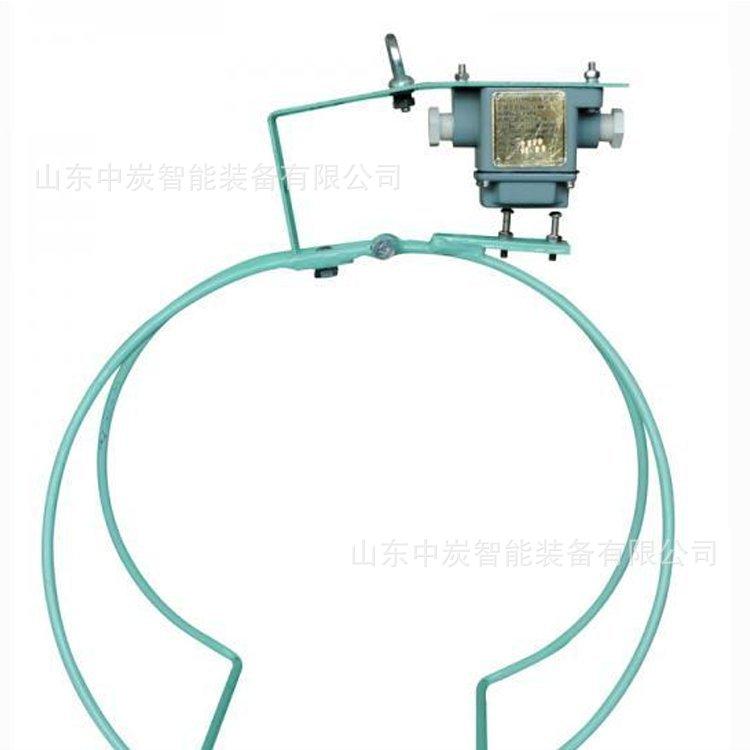

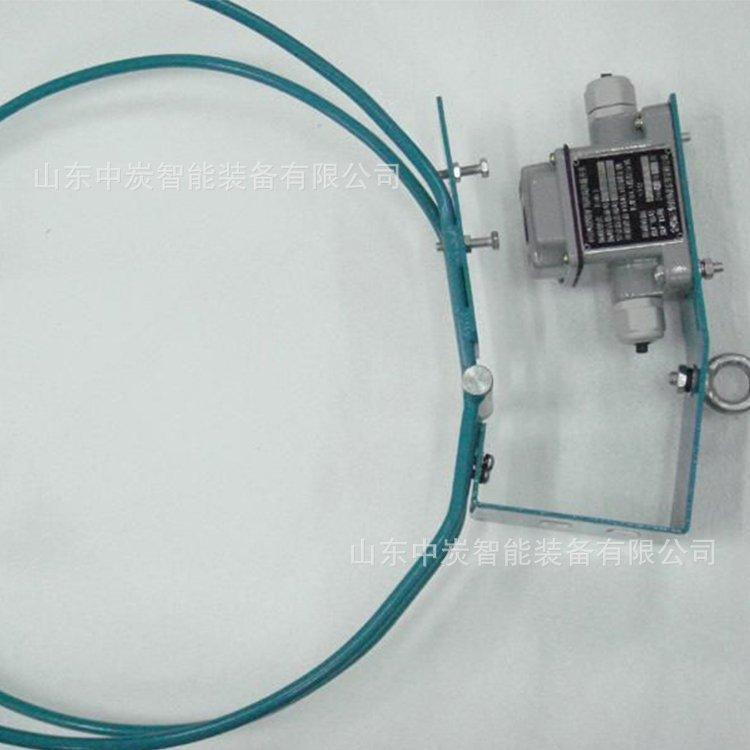

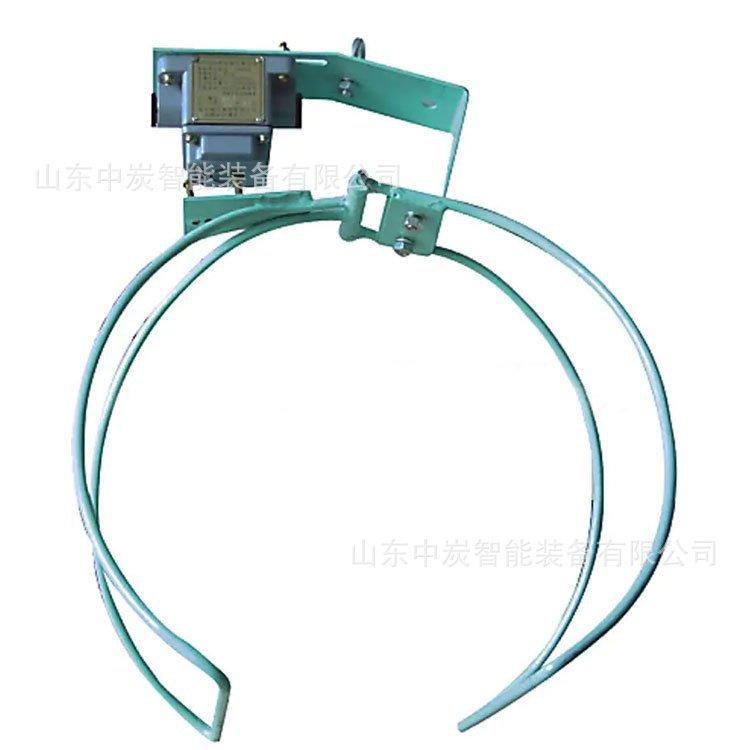

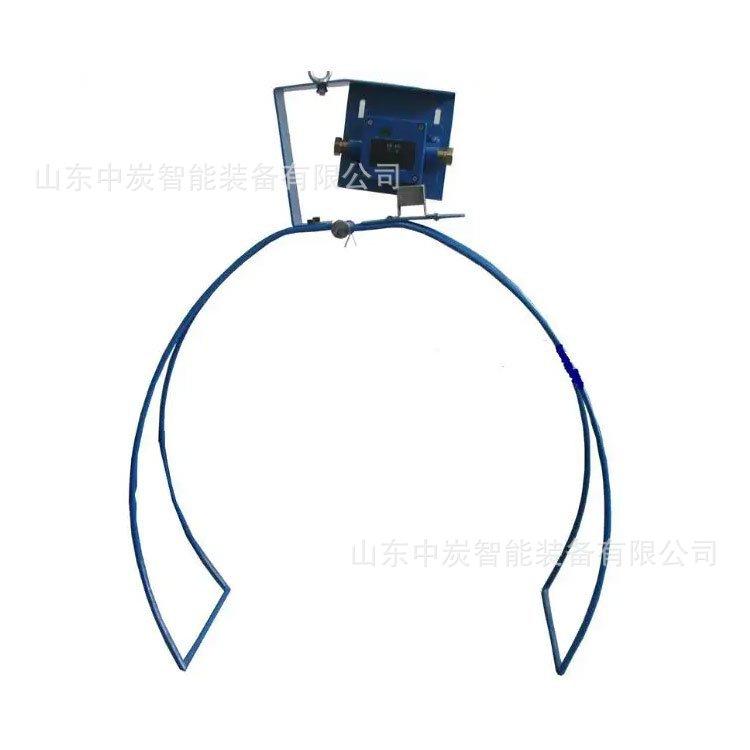

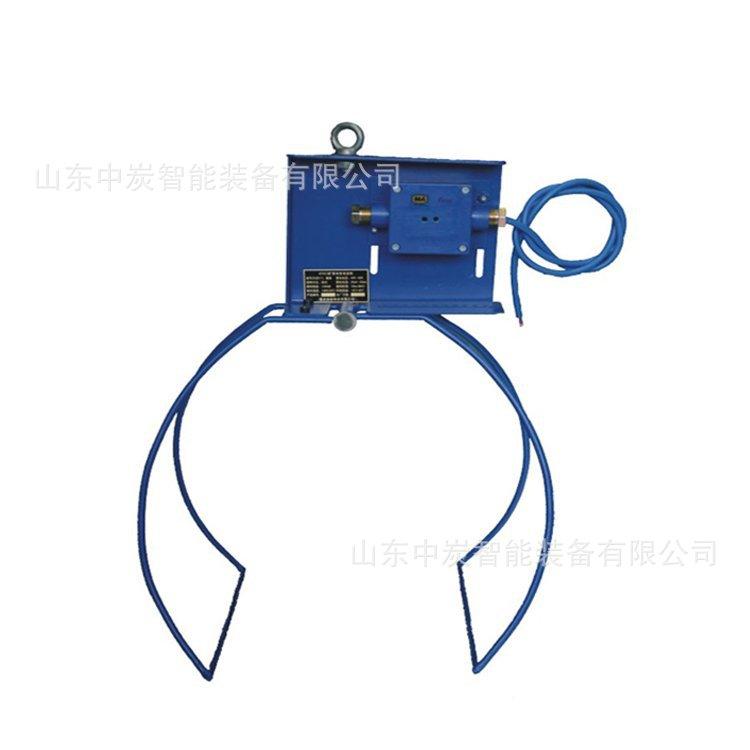

O interruptor de volume de ar do tubo de vento consiste principalmente em um interruptor de conversão do tipo LA10-1S e duas braçadeiras em forma de arco que podem ser abertas e fechadas. Quando em uso, pendure-o no anel acima do tubo de vento para que a braçadeira em forma de arco prenda o tubo de vento. Quando o volume de ar no tubo de vento for suficiente, a pressão do vento no tubo de vento mantém a braçadeira em forma de arco aberta, e o parafuso de controle na braçadeira em forma de arco pressiona o botão do interruptor de conversão, de modo que o contato normalmente fechado do interruptor de conversão seja desconectado. Quando a pressão do vento no tubo de vento cai, as duas braçadeiras em forma de arco fecham devido ao seu próprio peso. Neste momento, o parafuso de controle afrouxa o botão do interruptor de conversão, e seu contato normalmente fechado é fechado. O cabo de sinal de contato normalmente fechado do interruptor de conversão é conectado ao dispositivo de travamento de metano eólico FDZB-1, para que o estado de funcionamento do tubo de vento possa ser medido remotamente e as seguintes funções possam ser realizadas: quando não há vento no tubo de vento ou o volume de ar é menor que o valor predefinido, o interruptor principal do túnel é desligado e travado.

Parâmetros técnicos

Valor de comutação de saída: dois (um conjunto de contatos normalmente abertos e um conjunto de contatos normalmente fechados)

Capacidade de fiação do interruptor: 1,5 mm2 ~ 4 mm2

Diâmetro permitido do cabo condutor: Φ8mm～Φ12mm

Diâmetro permitido do duto de ar: Φ700mm, Φ750mm, Φ800mm

Ponto de ação do interruptor: ≤6m/s

Distância máxima de transmissão do sinal: 1km;

Modelo de cabo: YZF (3×1,5+1×1,0);

Capacitância distribuída por cabo: 0,08μF/Km;

Indutância distribuída do cabo: 0,8 mH/Km;
