Introdução ao produto do interruptor de volume de ar do secador KG5009

O interruptor de volume do duto de ar KG5009 é um novo tipo de dispositivo para monitoramento de segurança da ventilação do duto de ar da mina e é um dispositivo intrinsecamente seguro. O interruptor de volume do duto de ar KG5009 é usado principalmente para monitoramento de segurança de dutos de ar de materiais flexíveis, como lona ou borracha, em minas de carvão. Ele é instalado no duto de ar na saída de ar para realizar medições remotas do estado de funcionamento do duto de ar. O tipo à prova de explosão é à prova de chamas e intrinsecamente seguro, e a marca à prova de explosão é Exd[ib]I.

Ambiente de trabalho do interruptor de volume de ar do secador de cabelo KG5009

Temperatura: 0~40℃;

Umidade relativa: ≤98%;

Pressão atmosférica: 85~110KPa;

Existem ambientes perigosos de biogás e poeira de carvão.

Princípio de funcionamento do interruptor de volume de ar do duto de ar KG5009

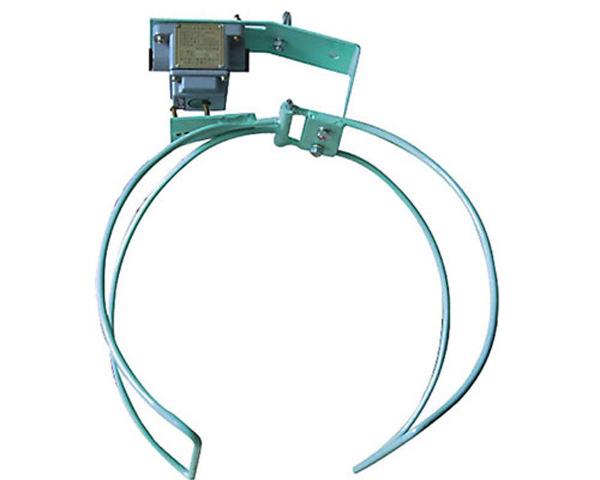

O interruptor de volume de ar KG5009 para o tubo de vento consiste principalmente em um interruptor de conversão do tipo LA10-1S e dois grampos em forma de arco que podem ser abertos e fechados. Quando estiver em uso, pendure-o no anel acima do tubo de vento para que a braçadeira em forma de arco prenda o tubo de vento. Quando o volume de ar no tubo de vento é suficiente, a pressão do vento no tubo de vento mantém a braçadeira em forma de arco aberta e o parafuso de controle na braçadeira em forma de arco pressiona o botão do interruptor de conversão, de modo que o contato normalmente fechado da chave de conversão está desconectada. Quando a pressão do vento no tubo de vento cai, os dois grampos em forma de arco fecham devido ao seu próprio peso. Neste momento, o parafuso de controle libera o botão da chave de conversão e seu contato normalmente fechado é fechado. O cabo de sinal de contato normalmente fechado da chave de conversão é conectado ao dispositivo de travamento de metano de energia eólica tipo FDZB-1, de modo que o estado de funcionamento do tubo de vento possa ser medido remotamente e as seguintes funções possam ser realizadas: quando não há vento no tubo de vento ou o volume de ar for inferior ao valor predefinido, o interruptor principal da pista é desligado e travado.

Parâmetros técnicos do interruptor de volume de ar do duto de ar KG5009

Valor de comutação de saída: dois (um conjunto de contatos normalmente abertos e um conjunto de contatos normalmente fechados)

Capacidade de fiação do interruptor: 1,5 mm2 ~ 4 mm2

Diâmetro permitido do condutor e do cabo: Φ8mm~Φ12mm

Diâmetro permitido do secador de cabelo: Φ700mm, Φ750mm, Φ800mm

Ponto de ação do interruptor: ≤6m/s

Distância máxima de transmissão do sinal: 1km;

Modelo de cabo: YZF (3×1,5+1×1,0);

Capacitância distribuída por cabo: 0,08μF/Km;

Indutância distribuída por cabo: 0,8mH/Km.
