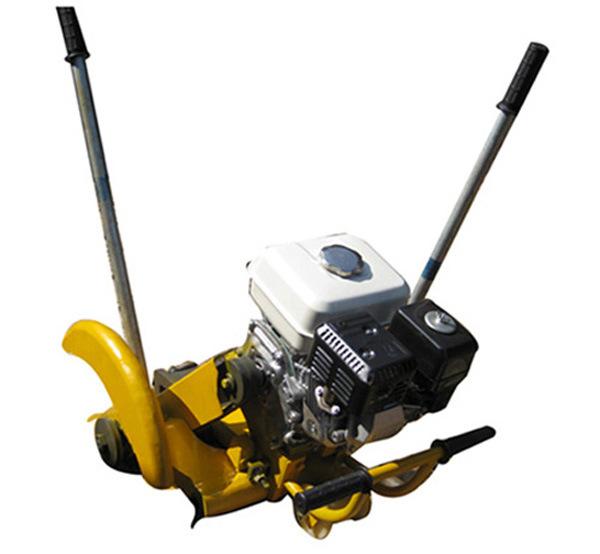

Introdução ao produto da máquina de corte de trilhos

A máquina de corte de trilhos é um tipo de máquina de manutenção ferroviária, que adota força motriz importada. Ela não só corta trilhos rapidamente e com alta qualidade, mas também reduz o desgaste da roda de moagem. Ela prende trilhos com grampos de trilho para travar a máquina. Toda a máquina tem estrutura compacta, peso leve, operação conveniente e segura, e é fácil de mover. A máquina de corte de trilhos de combustão interna é adequada para manutenção ferroviária, reparo de trilhos quebrados em linhas contínuas e corte de trilhos em fábricas de soldagem de trilhos longos. Ao cortar trilhos, a tolerância de verticalidade da seção transversal do trilho pode ser ≤0,2 mm, e o acabamento da seção transversal do trilho também atende aos requisitos de uso.

Estrutura e princípio de funcionamento da máquina de corte de trilhos

Princípio de funcionamento: Com base no princípio de corte da serra desdentada, o mecanismo de giro é usado para fazer o eixo do rebolo giratório de fatia fina balançar para frente e para trás ao longo de uma determinada trajetória em torno do eixo do trilho, e a moagem de fatia fina roda corta o trilho. O comprimento de contato entre o plano rotativo do rebolo de fatia fina e a seção transversal do trilho é pequeno, reduzindo assim o desgaste do rebolo de fatia fina e melhorando a taxa de utilização e a eficiência de trabalho do rebolo de fatia fina .

1. Movimento principal: O motor aciona a correia em V através da embreagem para fazer o eixo principal (rebolo fino) girar.

2. Movimento de alimentação: O braço de corte e o braço oscilante são oscilados um em relação ao outro, e o peso do cortador de trilho é usado para realizar o movimento de alimentação e corte do rebolo de fatia fina. A superfície giratória do rebolo de fatia fina no eixo principal do braço de corte fica ao lado do plano central do braço oscilante (mecanismo de fixação do trilho), e o cantilever é longo, de modo que a lâmina da serra pode cortar até a parte inferior do trilho.

estrutura básica:

1. O eixo e a luva do braço oscilante têm atrito de rolamento, o que reduz o desgaste e prolonga a vida útil.

2. O braço oscilante, o braço de corte e a polia são estruturas de liga de alumínio fundido, que são leves e de alta resistência.

3. O mecanismo de fixação tem a função de evitar descarrilamento. A máquina de corte de trilhos é colocada no trilho. O centro de gravidade da máquina de corte de trilhos coincide com o eixo central do trilho. Mesmo que o parafuso de fixação seja afrouxado, a máquina de corte de trilhos não inclinará.

4. A base do motor de combustão interna é feita de liga de alumínio fundido para reduzir o peso.

5. Rodas auxiliares são adicionadas ao mecanismo de corrida para garantir estabilidade ao empurrar o solo.
