I. Visão geral

XKY-ZD100GO terminal de recepção sem fio industrial é um dispositivo baseado em comunicação SMS eGPRSModo de comunicação de dados terminal de aquisição e controle remoto de dados, ele usa nível industrialGSM/GPRSMódulos transceptores e alto desempenho32processador de bits, sistema operacional em tempo real incorporado, com12Entrada de comutação,4saída de relé e umRS232Interface de dados. Devido à sua interface elétrica padrão, é muito fácil conectar-se a outros equipamentos de controle industrial para coletar dados de campo industrial eGPRSA rede sem fio transmite dados para o programa de controle central em tempo real.XKY-ZD100 Controle remoto com programa de controle centralO sistema de monitoramento e controle sem fio em tempo real pode atender às necessidades de monitoramento e controle sem fio em tempo real de vários pontos de monitoramento industrial amplamente dispersos, de longa distância e autônomos.O dispositivo também suporta funções de alarme SMS e controle SMS e pode ser amplamente utilizado em controle de automação industrial, monitoramento de estação base, monitoramento de sala de informática, monitoramento ambiental, fornecimento de energiaÁgua, eletricidade, agricultura e outros campos.

dois, características do produto

•Grau industrial embarcado altamente integradoCPU

•O produto tem grande versatilidade e configurações flexíveis e pode atender aos requisitos funcionais de diferentes indústrias e projetos.

•A reconexão automática da rede, a retransmissão de erros e outros mecanismos garantem a chegada precisa de SMS ou dados

•Watchdog duplo integrado para garantir que o dispositivo nunca trave.7×24Horas de trabalho ininterrupto

•Baixo custo de uso, livre de manutenção, design de baixo consumo de energia

três,Compatibilidade

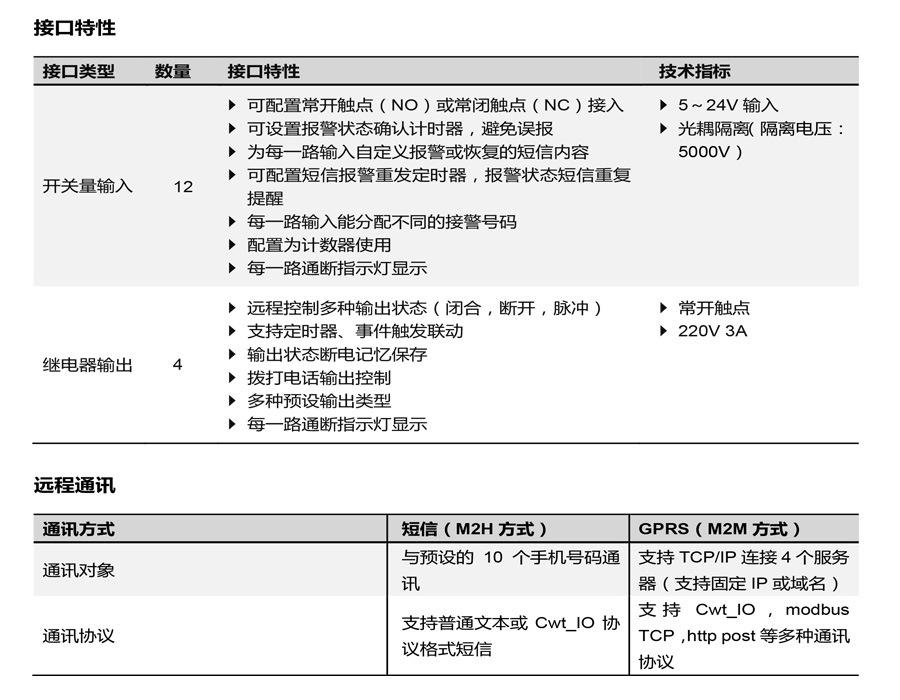

Interface de hardware

• 121. Entrada de comutação,5～24VDisparador de nível. Isolamento do optoacoplador (tensão de isolamento:5000V), a luz indicadora liga/desliga exibe

• 4Saída de relé (normalmente aberta), display de luz indicadora liga/desliga

Função SMS

•Comunicação SMS bidirecional, monitoramento remoto e controle de todas as interfaces do dispositivo

•Suporte predefinido10Número de celular do administrador, bloqueia automaticamente chamadas e mensagens de texto de números não administrativos

•Personalize o conteúdo do alarme SMS e o conteúdo SMS vem com um registro de data e hora para determinar com precisão a hora do alarme do dispositivo

•Consulta remota por SMS de qualquer status ou dados de interface

•Os parâmetros podem ser definidos remotamente por meio de comandos SMS

•Comandos SMS personalizados

GPRSComunicação de dados

●passarGPRSRede sem fio, todos os dados da interface são transmitidos para o centro de computação, rede multidispositivo

●apoiarTCP/IPconectar4Servidores (suporte fixoPIou nome de domínio

●apoiarModbus TCP,postagem httpVários protocolos de comunicação

●Vários modelos de transmissão disponíveis

Política local

•Definir vinculação em tempo real da porta de saída (vinculação do gatilho de evento)

•Cronometragem (dias)/semana/Enviar relatório de status do dispositivo

•Vários conjuntos de temporizadores de segundo, minuto, dia, semana, mês, executáveis42Uma ação de temporizador (como uma ação de saída temporizada)

•Programador de vinculação baseado em eventos, ação de retorno de chamada do temporizador, despacho de mensagens

•Controle de permissão (como a permissão para enviar mensagens SMS)

Característica especial

• SIMLembrete de pagamento em atraso no cartão

•fornecerjanelasConfigurar o software para configuração de parâmetros

•Horários de alarme personalizados

•Contadores de confirmação, temporizadores de retransmissão, etc. garantem a rapidez e a precisão da comunicação

•Altere remotamente todos os parâmetros por meio de comandos SMS

•O dispositivo pode sincronizar o tempo automaticamente e manualmente, e a fonte do relógio suportaSMS, NTP

•Controle de saída de alarme e toque de telefone

•Sensor de temperatura integrado opcional para definir alarmes de limite de temperatura superior e inferior

•Bateria interna opcional, alarme de falha de energia e lembrete de SMS de chamada recebida

Quatro,Parâmetros técnicos

Fonte de alimentação do equipamento:CCCC9-24V(Fonte de alimentação padrão:Corrente contínua 12 V/1,5 A）

Consumo de energia do dispositivo: Corrente nominal200mA,média50mA @12V

Frequência de trabalho：4frequência850/900/1800/1900MHz, adaptável, compatívelGSM Fase 2/2+

SIMCartão: Suporte China Mobile ou China UnicomGSMCartão

céuArame：50EuropaSMAInterface de antena

cordaboca：RS-232C,Parâmetros de comunicação padrão9600,n,8,0,1

Temperatura de operação:-30℃～+70℃

Umidade de trabalho: Humidade relativa95%(sem condensação)

Tamanho do equipamento：130×80×25mm

Peso do Produto：380grama

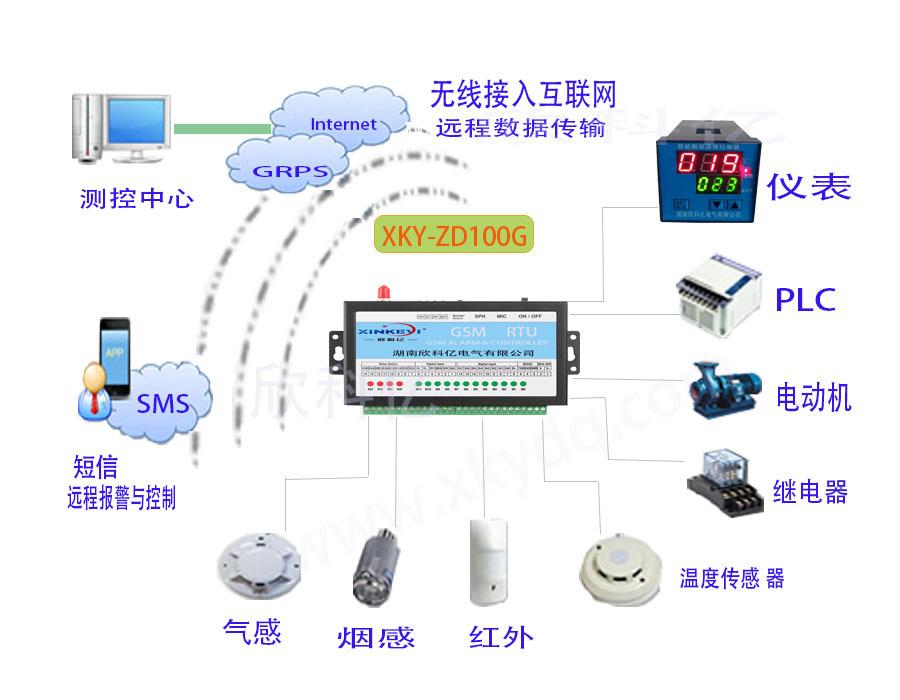

cinco、Amplitude de aplicação

·Conecte o inversor,CLPAlarme remoto de instrumento industrial
·Conecte sensores de temperatura, umidade, nível de água, medidores de nível de líquido, etc.
·Conecte sensores de sinais analógicos, transmissores de corrente, tensão, etc.
·Controle remoto de bombas, motores, fontes de alimentação, relés, etc.
·Conecte-se a sensores do corpo humano, sensores de fumaça, sensores de água e outros sensores
·Transmissão de SMS em pequenos lotes de dados de porta serial
·Outros instrumentos,UPSOutros equipamentos elétricos

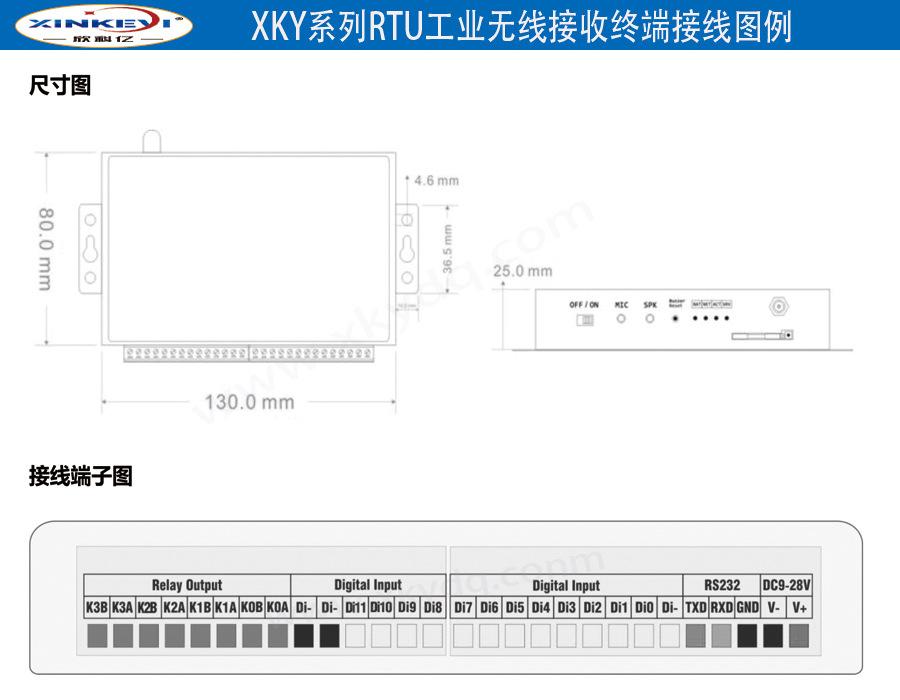

6. Diagrama de fiação

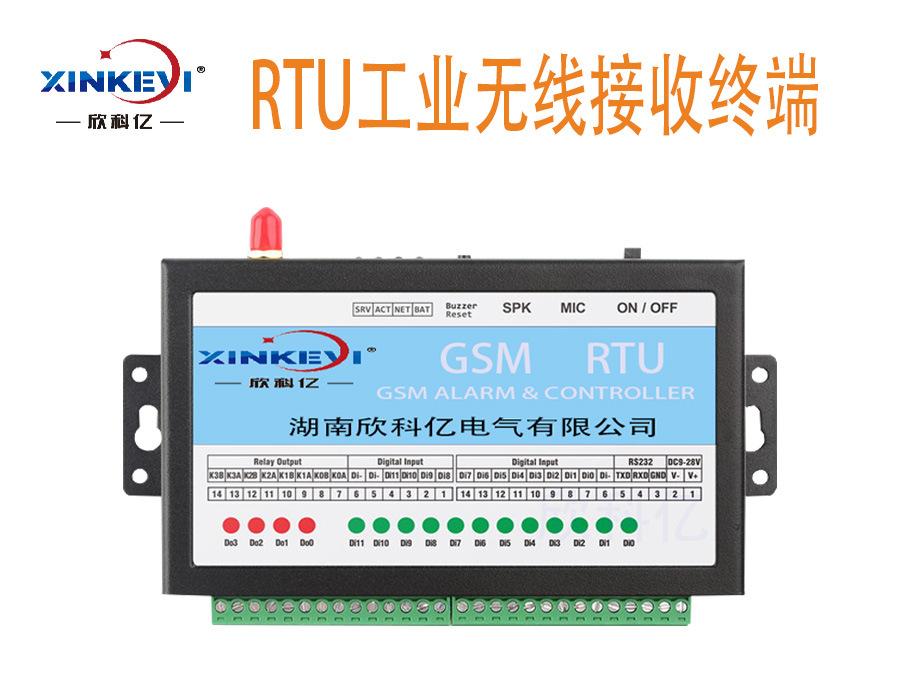

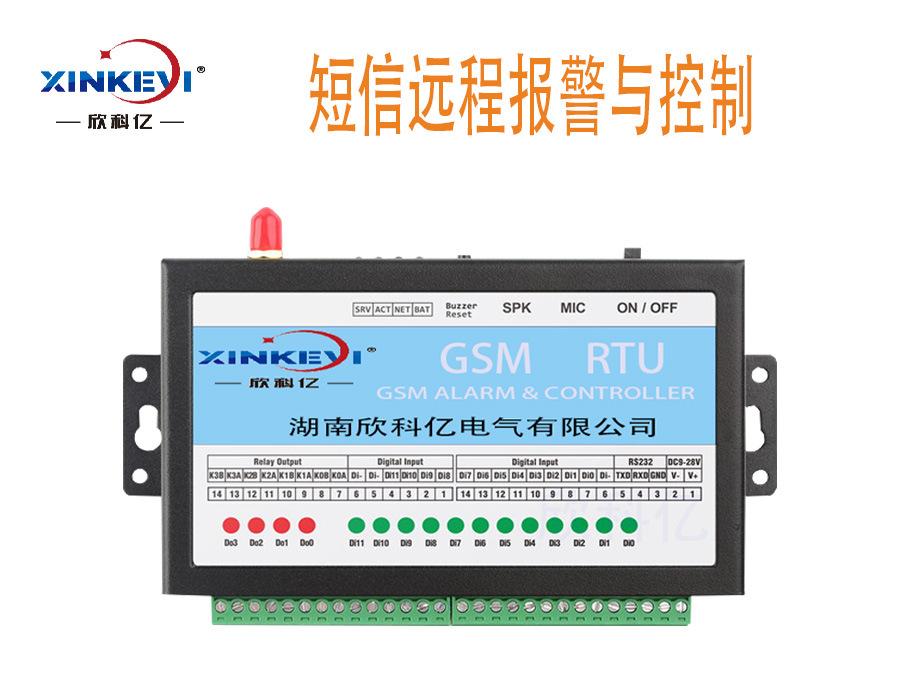

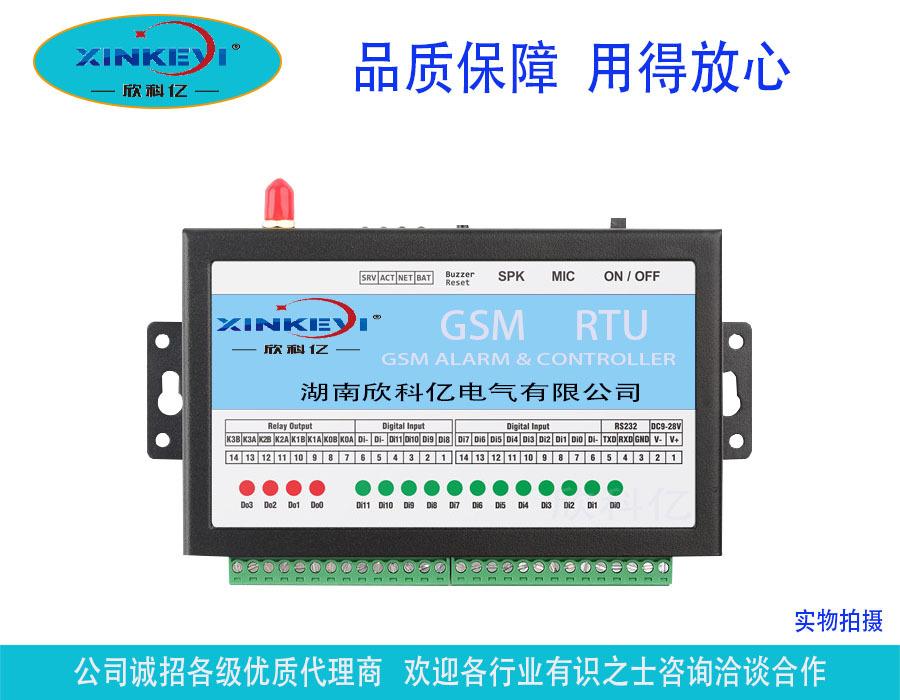

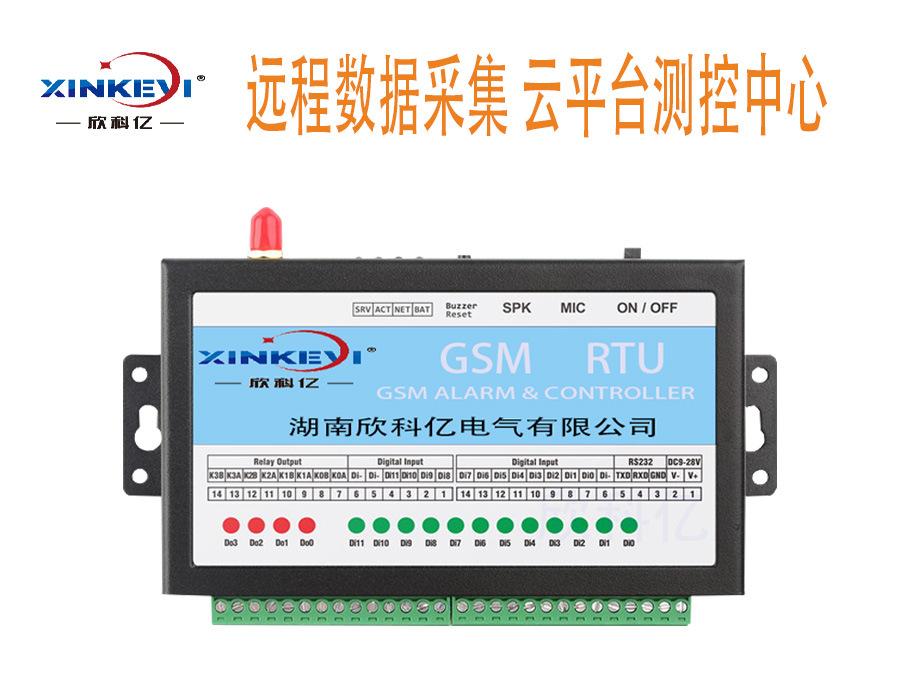

Sete、Imagem física
