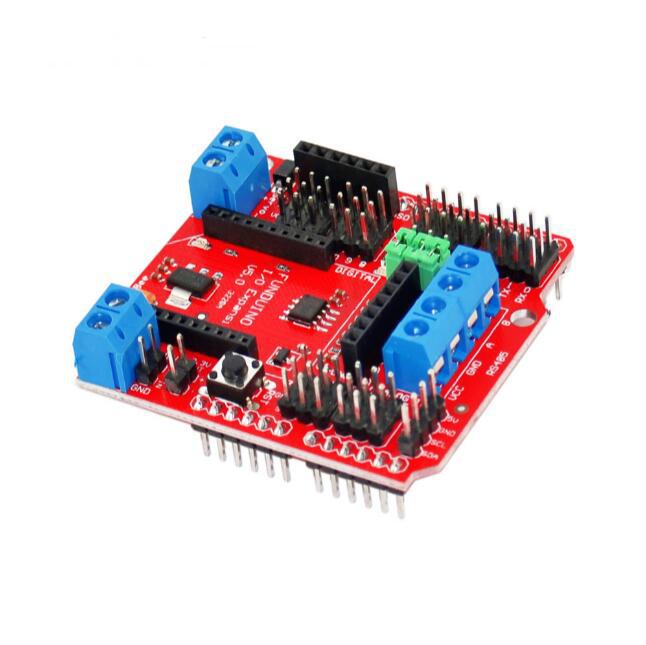

Placa de expansión de sensor Xbee V5 con interfaz RS485 BLUEBEE Bluetooth

Es una placa de control de código abierto, que es muy adecuada para amigos a los que les gusta la producción electrónica para hacer obras interactivas. Pero para algunas personas que no están familiarizadas con la tecnología electrónica, es problemático agregarle circuitos, por lo que diseñamos una placa de expansión de sensores que puede conectar fácilmente la mayoría de los sensores a la placa de control.

Referencia: http://pan.baidu.com/s/1i3latJB?-pf-to=pc.c2c

Descripción del desempeño:

1. Expande 14 puertos de E/S digitales (12 puertos servo) y fuente de alimentación;

2.6 puertos de E/S analógicos y fuente de alimentación;

3.1 puerto digital terminal de alimentación externa;

4. Conmutación automática entre la fuente de alimentación externa del puerto digital y la fuente de alimentación integrada;

Terminal de entrada de alimentación externa de 5.1 y 1 pin de entrada;

6. Interfaz RS485;

7. Botón de reinicio;

8.xbee/Bluetooh Bee Interfaz de transmisión de datos inalámbrica Bluetooth;

9.APC220/Bluetooh V3 Interfaz de transmisión de datos inalámbrica Bluetooth;

10. Interfaz IIC/I2C/TWI;

puerto de salida de 11.3.3V;
