Você se preocupa em ficar cercado por muitos fios Dupont, fios, placas de ensaio, resistores e outras coisas diversas ao fazer experimentos?

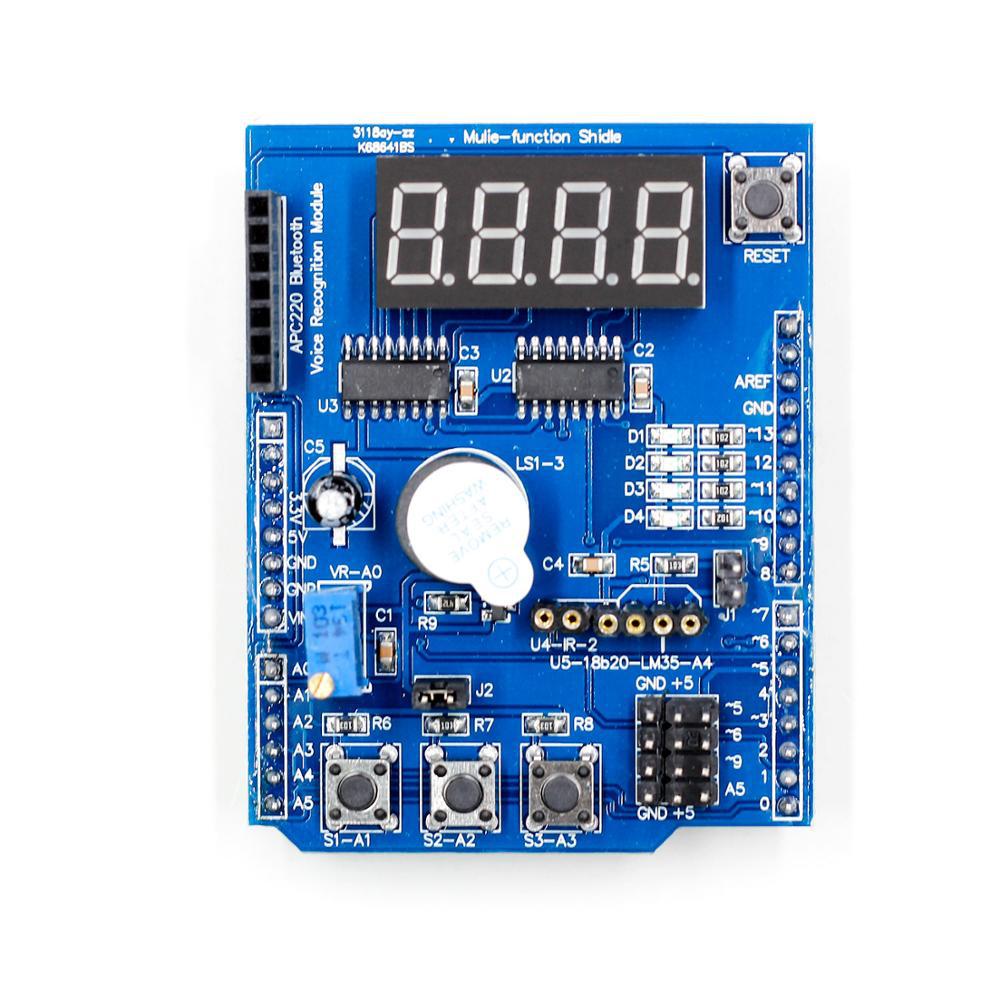

Em 2013, a Xiamen Yingchuang Electronics lançou um Multi-function Shield. A placa de expansão multifuncional foi projetada para resolver os problemas acima!

É uma plataforma de E/S simples baseada em código aberto e tem um ambiente de desenvolvimento semelhante ao Java e à linguagem C. Permite que você use rapidamente linguagem e software como Flash ou Processing... para criar trabalhos interativos. Componentes eletrônicos desenvolvidos como Switches ou Sensores ou outros controladores, LEDs, motores de passo ou outros dispositivos de saída podem ser usados. Ele também pode operar de forma independente para se tornar uma plataforma que pode se comunicar com software, como: processamento flash Max/MSP VVVV ou outro software interativo... A interface IDE de desenvolvimento é baseada no princípio de código aberto, permitindo que você baixe e use gratuitamente para desenvolver trabalhos interativos mais incríveis.

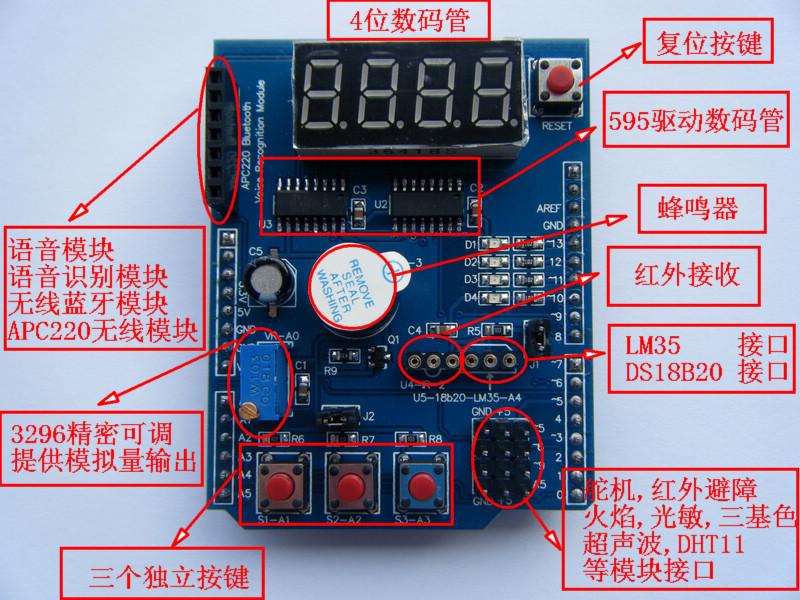

Escudo MultifuncionalPossui as seguintes características:

1、Compatível com o UNO 2560 2009Conexão perfeita com outros controladores convencionais

2、4 viasLuz indicadora LED(Você deve saber a importância das luzes indicadoras de LED. Quando estiver realmente fazendo um projeto, você pode usar esta luz indicadora para indicar diretamente o status de funcionamento do programa, o que é conveniente para depuração de programas.

3、Sensor de temperatura DS18B20Interface, pode ser usada para experimentos de medição de temperatura. Este preço não inclui DS18B20, então peça separadamente se necessário.

4、Sensor de temperatura LM35Interface, pode ser usada para experimentos de medição de temperatura. Este preço não inclui LM35, então peça separadamente se necessário.

5、Potenciômetro ajustável de precisão 3296, fornece entrada analógica (pode ser usada para controlar o brilho do LED, ângulo do volante, voltagem digital, etc.)

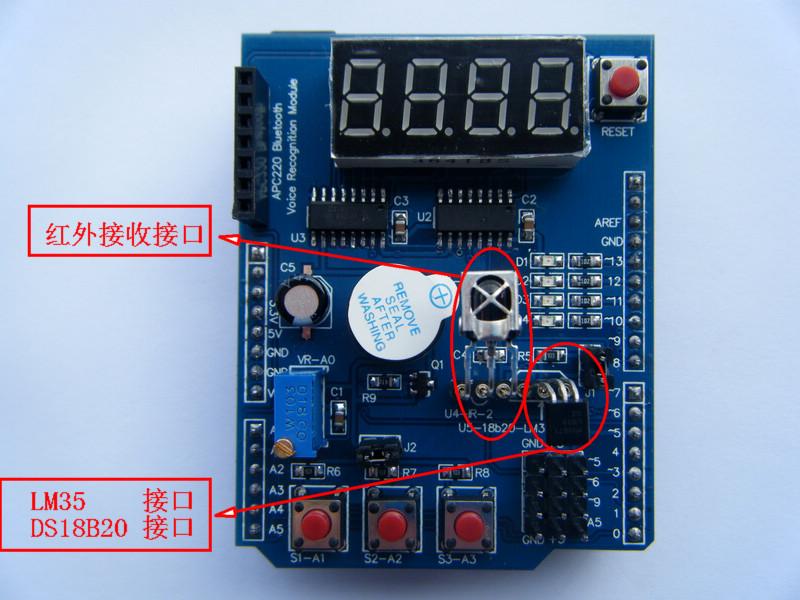

6、Receptor infravermelho integrado, pode ser adequado para qualquer experimento de controle remoto infravermelho. Este preço não inclui o cabeçote de recepção integrado, então, compre-o separadamente, se necessário.

7、Tubo digital de quatro dígitos (usando driver 74HC595 para salvar IO e aprender SPI), você pode fazer experimentos de exibição de tubo digital (pode exibir temperatura, voltagem, valor de contagem, etc.).

8、Três botões independentes, um botão de reset, você pode fazer experimentos de digitação (interface homem-computador).

9、O buzzer pode ser usado para experimentos sonoros. (Pode dar alarme, fazer sons, etc.)

10、Bluetooth, interface sem fio, módulo de voz, módulo de reconhecimento de voz, pode ser usado para experimentos de comunicação sem fio

11、Interface servo, conveniente para acionar o mecanismo de direção

12、Interface de detecção infravermelha, conveniente para conexão com infravermelho para realizar estatísticas de fluxo humano, etc.

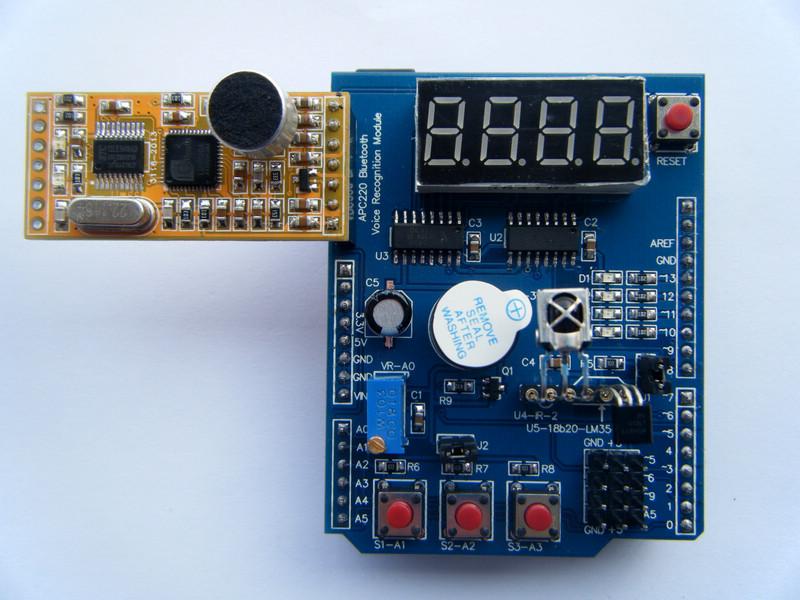

A placa de expansão é conectada diretamente ao módulo de reconhecimento de voz não específico LD3320 para realizar o controle de voz das luzes. Para casa inteligente,

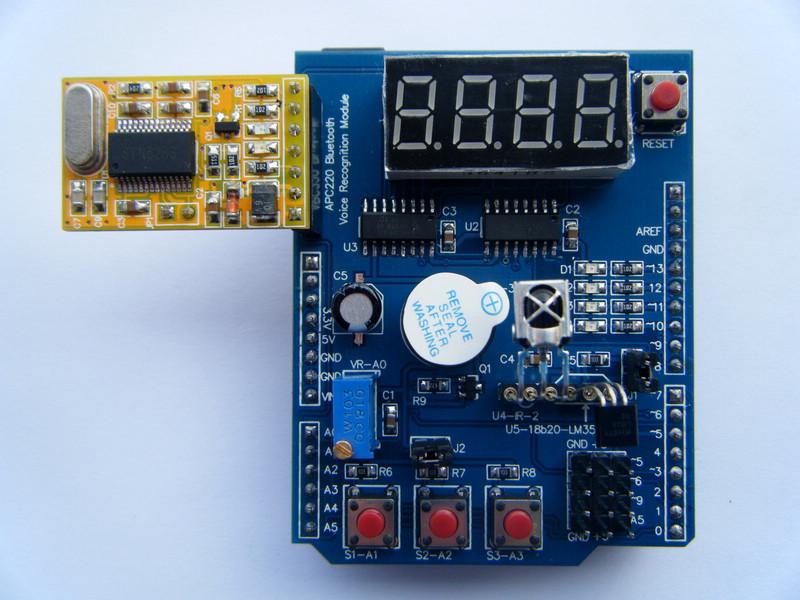

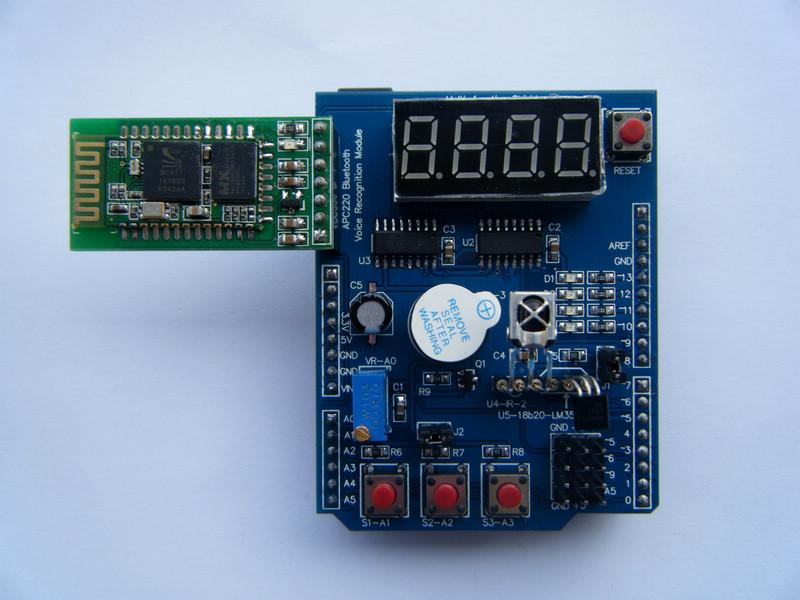

A placa de expansão é conectada diretamente ao módulo de porta serial sem fio Bluetooth, que pode controlar as luzes e o movimento do carro inteligente por meio do telefone celular.

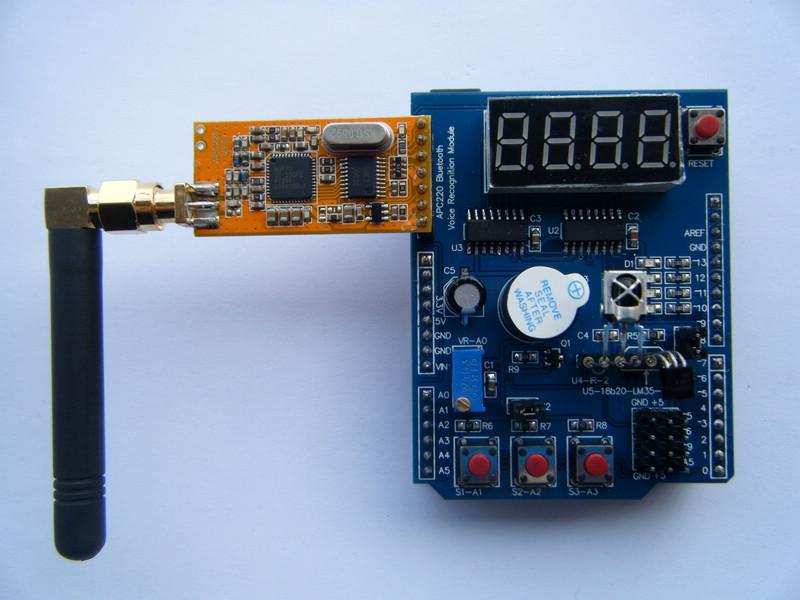

A placa de expansão é conectada diretamente ao módulo de porta serial sem fio APC220 para obter transmissão de dados de longa distância!

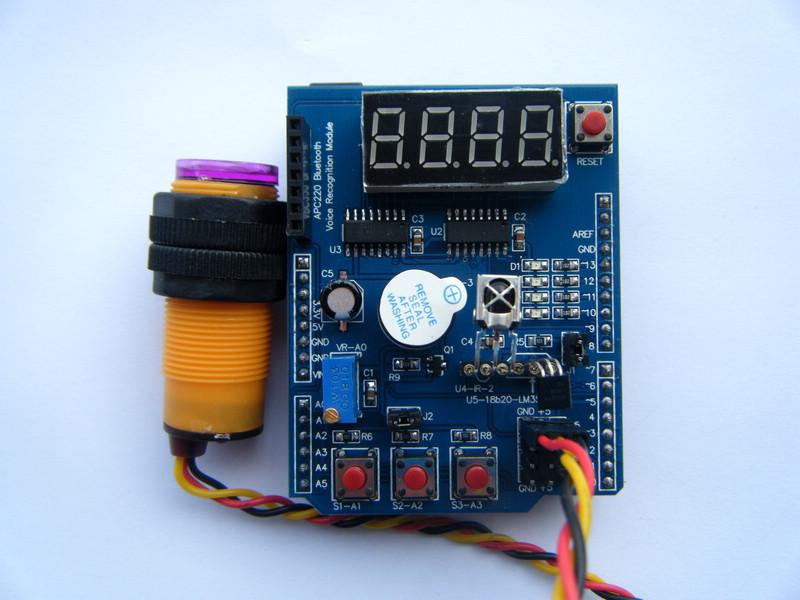

A placa de expansão é conectada diretamente ao sensor fotoelétrico infravermelho para realizar funções como estatísticas de fluxo humano e prevenção de obstáculos por carros inteligentes.

A placa de expansão é conectada diretamente ao módulo de voz sem gravação SYN6288 para realizar a função de transmissão de voz

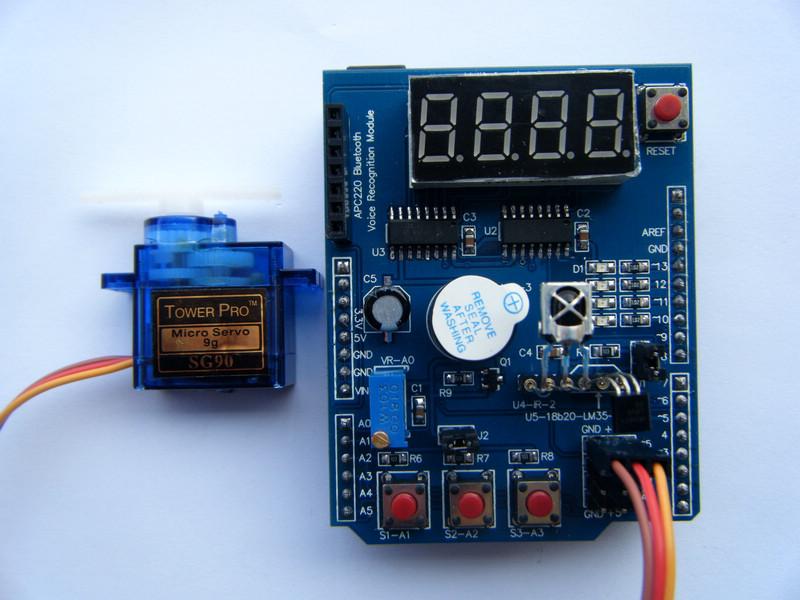

A placa de expansão é conectada diretamente ao SG90, MG945 MG995 e outros servos para obter movimentos complexos, como braços de robôs

A placa de expansão pode decodificar diretamente com controle remoto infravermelho comum para realizar controle de carro, controle de luz e controle de relé

Existe uma interface de sensor de temperatura comum! Conveniente para medir temperatura

A seguir estão alguns experimentos comumente usados! (Código-fonte fornecido)

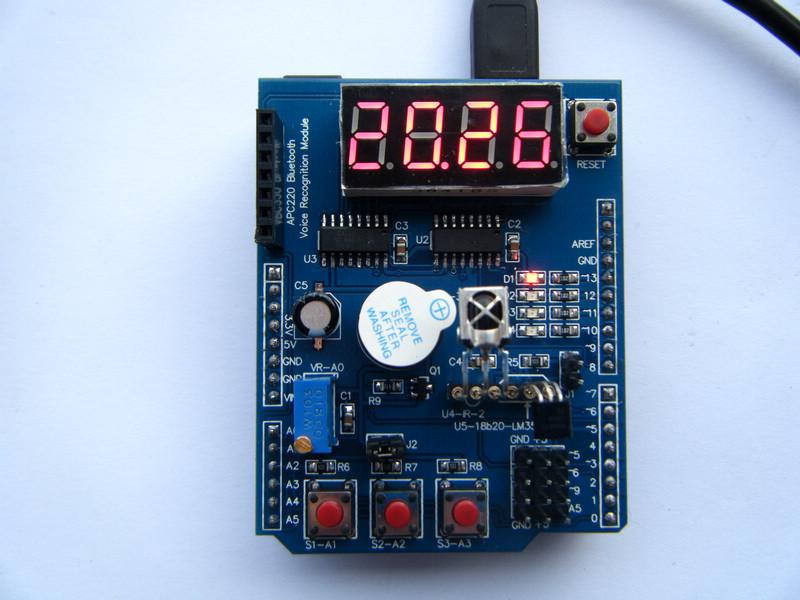

Tubo digital exibe temperatura do sensor LM35

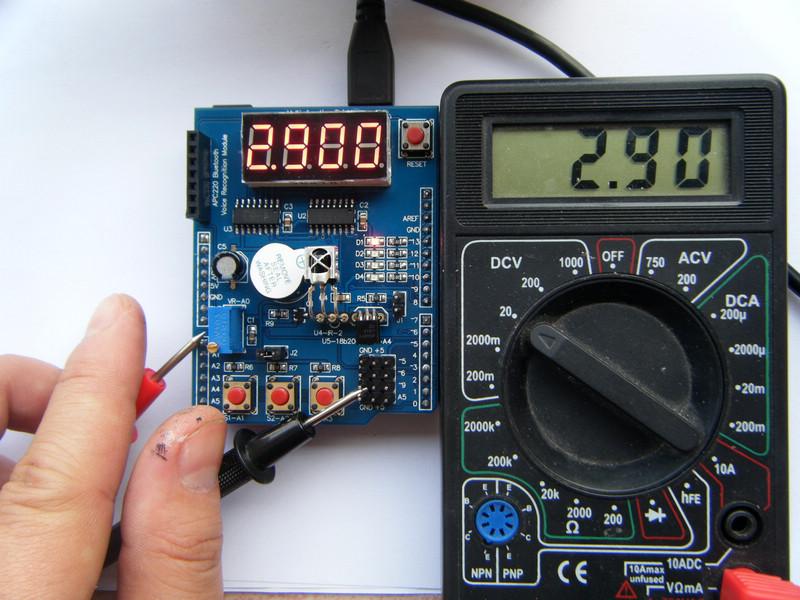

Tensão de exibição do tubo digital

O Escudo Multifuncional possui as seguintes características:

1, com o mercado, 2009 UNO LENARDO 2560 controlador perfeitamente mainstream

Indicador LED de 2,4 vias (indicador LED para saber a importância, na execução real de projetos, com este indicador pode ser usado diretamente o status de trabalho LED indica o procedimento para facilitar a depuração.

3, interface do sensor de temperatura DS18B20 que pode ser usada para medir a temperatura do experimento, este preço não inclui o DS18B20. Ah, precisava de outra chance.

4, interface do sensor de temperatura LM35 que pode ser usada para medir a temperatura do experimento, este preço não inclui LM35. Ah, precisava de outra chance.

Potenciômetro ajustável de precisão 5.3296, porta de entrada analógica (pode ser usado para controlar o brilho do LED, girar o ângulo de direção, a voltagem digital, etc.)

6 receptores infravermelhos integrados que podem ser adaptados a qualquer experimento de controle remoto infravermelho, o preço também não inclui o receptor integrado e é necessária outra tentativa.

7, quatro tubos digitais (usando o driver provincial 74HC595 IO learning SPI), você pode fazer experimentos de exibição digital (pode exibir temperatura, voltagem, valor do contador, etc.).

8, três botões separados, um botão de reset, o botão pode fazer experimentos (HMI).

9, o som da campainha pode ser usado para experimentos. (Pode chamar a polícia, pronúncia, etc.)

10, Bluetooth, interfaces sem fio, módulo de voz, módulo de reconhecimento de voz podem ser usados para experimentos de comunicação sem fio

11, interface servo, servos fáceis de controlar

12, interface de detecção infravermelha, realização de encaixe fácil e infravermelho de estatísticas de tráfego humano, etc.
