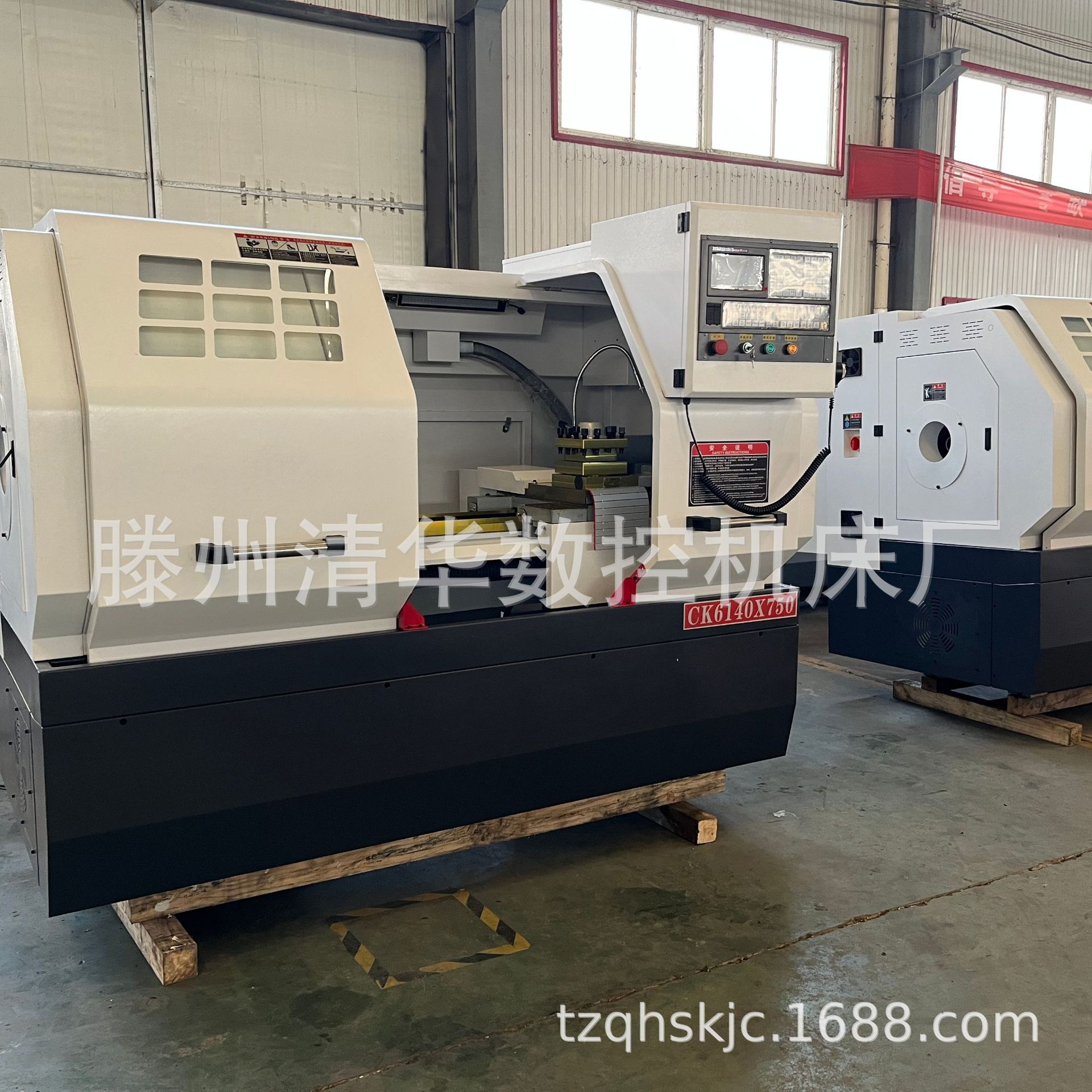

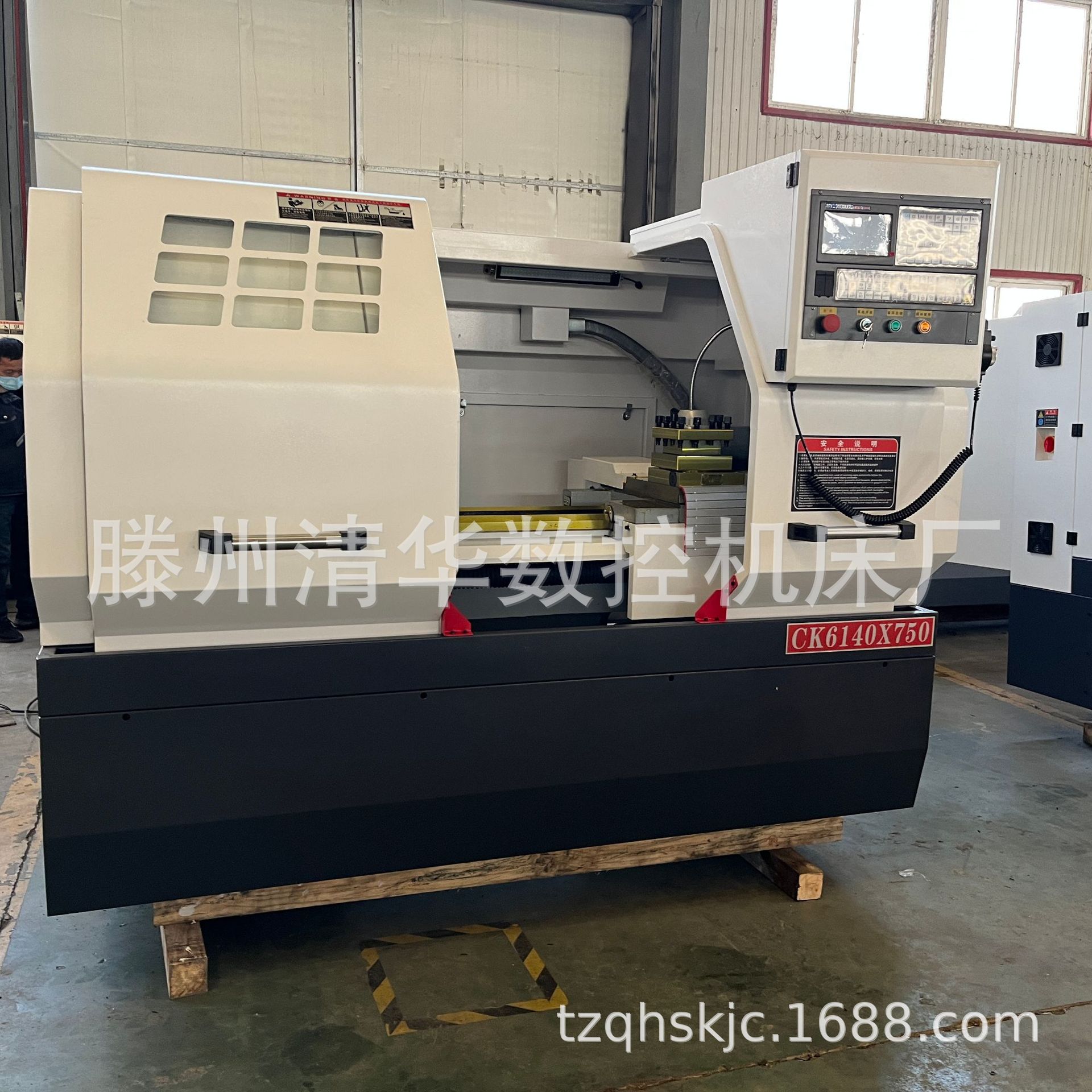

Parâmetros técnicos do torno CNC CK6140/750 CNC |
|||
|
número de série |
|
unidade |
Parâmetros CK6140/750 |
|
1 |
Diâmetro máximo de rotação da cama |
milímetros |
Φ400 |
|
2 |
Diâmetro máximo de corte |
milímetros |
Φ400 |
|
3 |
Comprimento máximo de processamento |
milímetros |
750 |
|
4 |
Curso máximo do eixo X/Z |
milímetros |
220/750 |
|
5 |
Unidade de deslocamento mínimo do eixo X/Z |
milímetros |
0,001 |
|
6 |
Diâmetro do fuso através do furo |
milímetros |
F52 |
|
7 |
Conicidade interna do fuso |
|
M5 |
|
8 |
Série de fuso |
|
Velocidade infinitamente variável |
|
9 |
Velocidade limite do fuso |
rpm |
20-2200 |
|
10 |
Método de fixação Wagmine |
milímetros |
Manual |
|
11 |
potência do motor principal |
kW |
5.5 |
|
13 |
Eixo X/Z |
Nm |
4/6N.M |
|
14 |
Velocidade de deslocamento rápido do eixo X/Z |
m/min |
5/8 |
|
15 |
Tamanho da barra de ferramentas |
milímetros |
20×20 |
|
16 |
Precisão de posicionamento repetido do porta-ferramentas |
milímetros |
≤0,004 |
|
17 |
Tipo de assento traseiro |
|
Manual |
|
18 |
Diâmetro da manga do cabeçote móvel |
milímetros |
Φ65 |
|
19 |
Curso da manga do cabeçote móvel |
milímetros |
140 |
|
20 |
Orifício cônico superior do cabeçote móvel |
|
Mohs4# |
|
21 |
Dimensões da máquina-ferramenta (comprimento×largura×altura) |
milímetros |
2000 mm × 1380 mm × 1640 mm |
|
22 |
Demanda de eletricidade (potência/atual) |
kW/A |
9 kW/20 A |
|
|
|
|
|
|
25 |
Parafuso de esfera |
nome |
Doméstico |
|
31 |
Mandril manual de três garras 200 |
nome |
Doméstico |
|
32 |
Extremidade do fuso |
|
A2-6 |
|
33 |
Repetibilidade |
MILÍMETROS |
X/Z 0,005 |
|
34 |
precisão de posicionamento |
MILÍMETROS |
X/Z0,005 |
