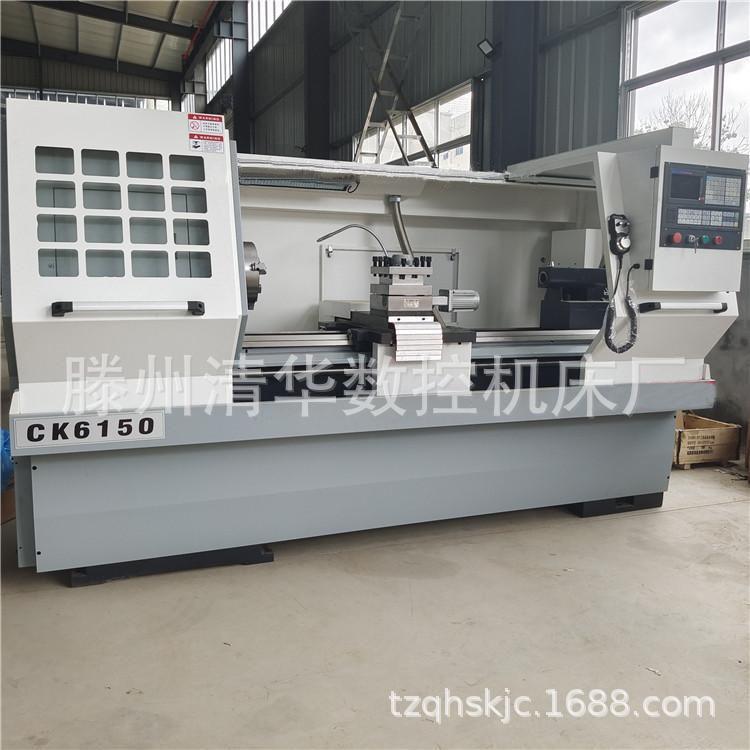

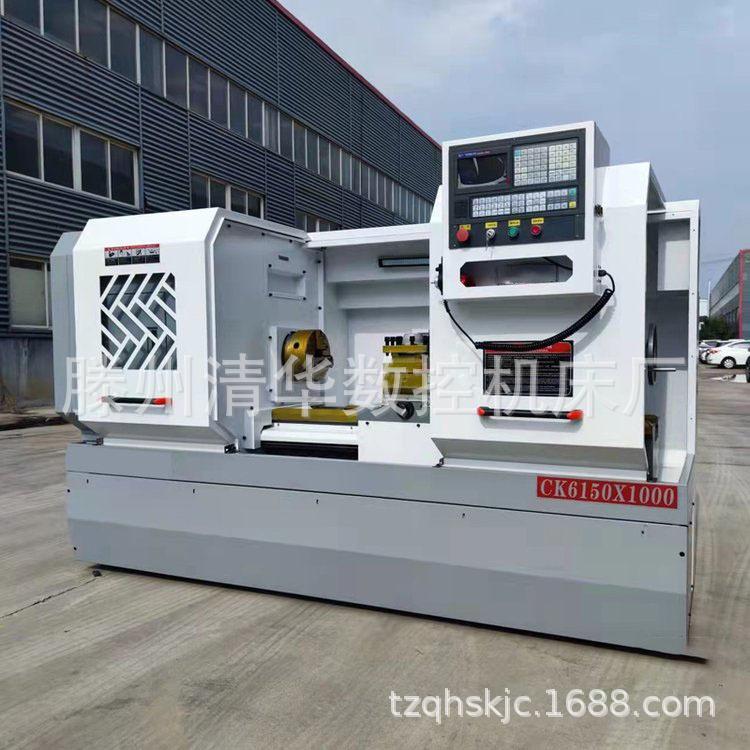

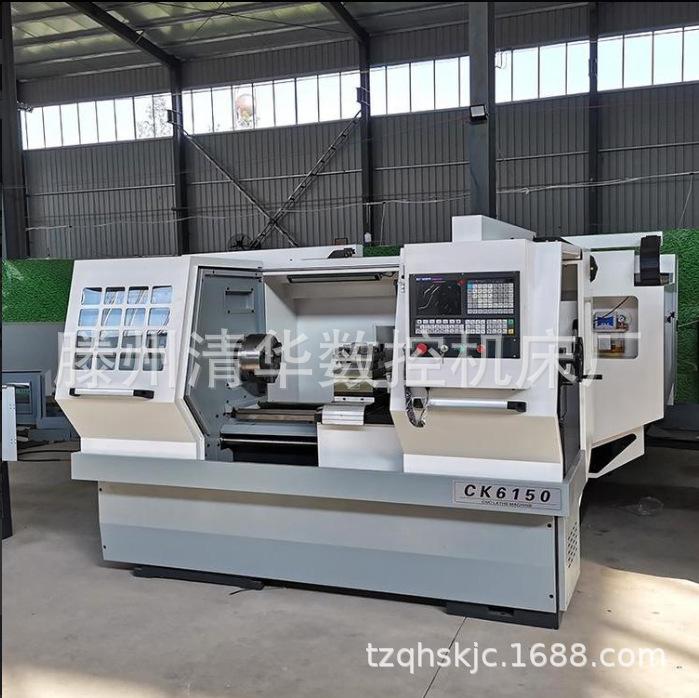

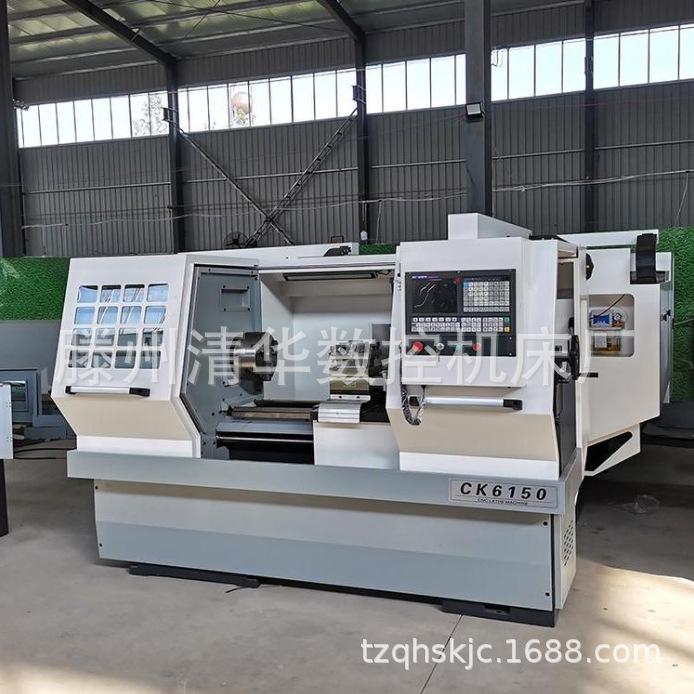

Parâmetros do torno CNC CK6150/1500 |
|||
|
número de série |
|
unidade |
Parâmetros CK6150/1500 |
|
1 |
Diâmetro máximo de rotação da cama |
milímetros |
Φ500 |
|
2 |
Diâmetro máximo de corte |
milímetros |
Φ500 |
|
3 |
Comprimento máximo de processamento |
milímetros |
1500 |
|
4 |
Curso máximo do eixo X/Z |
milímetros |
220/1500 |
|
5 |
Unidade de deslocamento mínimo do eixo X/Z |
milímetros |
0,001 |
|
6 |
Diâmetro do fuso através do furo |
milímetros |
F82 |
|
7 |
Conicidade interna do fuso |
|
M6 |
|
8 |
Série de fuso |
|
Mudança de velocidade mecânica contínua dentro das engrenagens |
|
9 |
Velocidade limite do fuso |
rpm |
20-1500 |
|
10 |
Método de fixação Wagmine |
milímetros |
Manual |
|
11 |
potência do motor principal |
kW |
7,5 |
|
13 |
Eixo X/Z |
Nm |
5/7,5NM |
|
14 |
Velocidade de deslocamento rápido do eixo X/Z |
m/min |
6/8 |
|
15 |
Tamanho da barra de ferramentas |
milímetros |
25×25 |
|
16 |
Precisão de posicionamento repetido do porta-ferramentas |
milímetros |
≤0,004 |
|
17 |
Tipo de assento traseiro |
|
Manual |
|
18 |
Diâmetro da manga do cabeçote móvel |
milímetros |
Φ70 |
|
19 |
Curso da manga do cabeçote móvel |
milímetros |
150 |
|
20 |
contraponto Buraco de cone |
|
Mohs5# |
|
21 |
Dimensões da máquina-ferramenta (comprimento×largura×altura) |
milímetros |
3500 mm × 1380 mm × 1640 mm |
|
22 |
Demanda de eletricidade (potência/atual) |
kW/A |
9 kW/20 A |
