Módulo Microcontrolador Ttl para Rs485 485 para Porta Serial Nível Uart Conversão Mútua Hardware Controle de Fluxo Automático

Módulo MCU TTL para RS485 485 para porta serial UART nível de conversão de hardware fluxo automáticoao controle

Fonte de alimentação de 3,3 V e 5,0 V, módulo de controle de fluxo automático RS485

Não há necessidade de controle "receber-enviar", usar este módulo é tão fácil quanto operar uma porta serial

EsseO módulo de transmissão transparente realiza o sinal TTL e o sinal RS485deMas todos devem saber que 485 é uma comunicação half-duplex.forma de comunicaçãoA comunicação bidirecional é possível, mas não em ambas as direções ao mesmo tempo.；Ou seja, cada um dos canais de comunicaçãofimPode ser um remetente ou um destinatário,Mas, ao mesmo tempo, a informação só pode ser transmitida em uma direção.

Taxa de transmissão:110~256000bps

Destaques do módulo:

(1) Fontes de alimentação de 3,3 V e 5,0 V

(2) Sinais de 3,3 V e 5,0 V

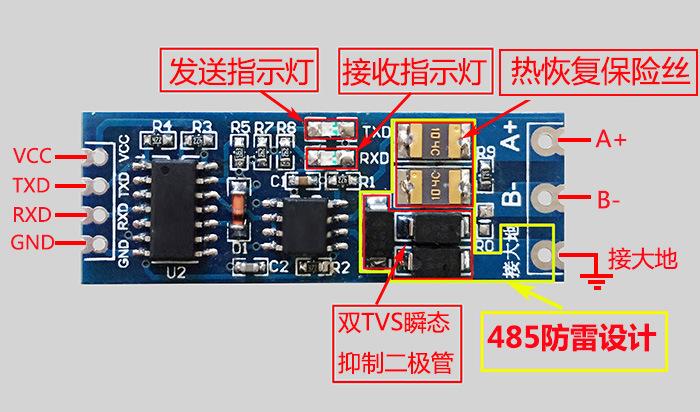

Capacidade antiinterferência, ao usar um design de proteção contra raios 485 mais eficaz, pode ser usado em locais industriais e ambientes externos adversos, a temperatura operacional é de -40 ℃ a + 85 ℃, a distância de transmissão pode atingir quilômetros (testado com 850 metros de cabos 2*1,5, é recomendado usar dentro de 800 metros, adicione um repetidor se exceder 800 metros)

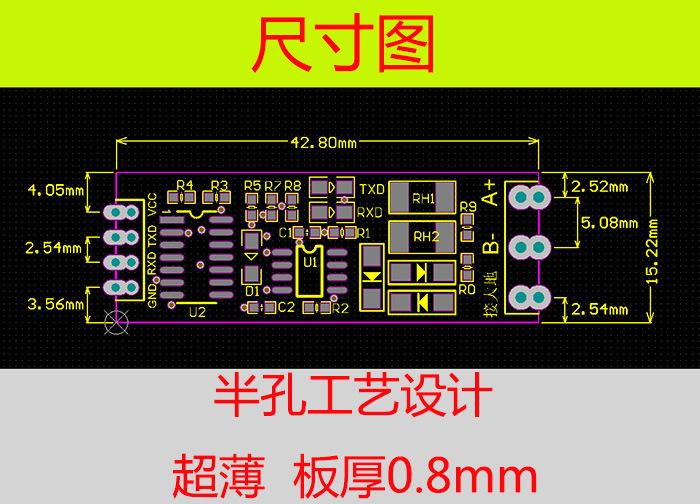

(4) Adota o design do processo de meio furo, com uma espessura de placa de 0,8 mm, que pode ser facilmente usada como uma placa mãe-filho e também pode ser usada para soldar terminais

(5) Com luzes indicadoras de sinal RXD e TXD, você pode ver o status de envio e recebimento rapidamente

Recursos do módulo:

(1）Este módulo leva em consideração485ônibusProjeto de proteção contra raiose design anti-interferênciaAo transmitir por longas distâncias na natureza, conectar a extremidade "terra" do módulo ao solo pode desempenhar um bom papel na proteção contra interferências e raios.485A linha de ônibus é mais flexível; não precisa ser conectada ao solo para transmissão de curta distância em ambientes internos.

(2) Usando padrão2,54O design do espaçamento facilita o seu desenvolvimento secundário

(3)ter120Resistor de correspondência de Ohm, curto-circuitoR0Isso habilita o resistor correspondente, e o curto-circuito é recomendado para transmissão de longa distância.

(4) Suporta comunicação multimáquina, permitindo múltiplas128dispositivos no ônibus

(5）Este módulo pode ser trocado a quente sem causar outros485Fenômeno de bloqueio de sinal causado por conexão a quente de chips

(6) Revestimento de cobre de grande área, interferência de sinal
