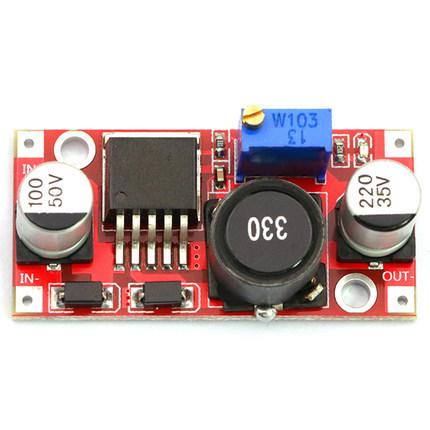

Módulo abaixador DC-DC LM2596 versão atualizada do módulo

Indutor TDK importado com proteção de conexão reversa 3A step-down ajustável

Performance do produto:

1.Tensão de entradaAlcance: CC3,2 V a 46 V(A tensão de entrada é pelo menos 1,5 V maior que a tensão de saída.Não é possível aumentar)

2.A tensão de saídaescopo:CC 1,25 V a 35 VA voltagem é continuamente ajustável, eficiência (até 92%)A corrente máxima de saída é 3A。

3.A extremidade de entrada tem proteção contra conexão reversa e o módulo não queimará se as conexões positiva e negativa forem invertidas.

Tutorial de uso:

1、Conecte à fonte de alimentação (3.2V-40V),O indicador de energia está aceso e o módulo está funcionando normalmente.

2、Ajuste o botão do potenciômetro azul(Geralmente, a rotação no sentido horário aumenta a tensão, a rotação no sentido anti-horário diminui a tensão) e podem ser usados juntosUse um multímetro para monitorar a tensão de saída até que a tensão necessária seja atingida.

Precauções:

trabalhando há muito tempoRecomenda-se usar a corrente dentro de 2.,ao mesmo tempoAdicionar dissipador de calor (saída acima de 10 W); Por ser um módulo redutor, para garantir uma saída estável, por favorMantenha a queda de tensão em 1,5 V。

Formulários:

1、A fonte de alimentação estabilizada por tensão montada no veículo só precisa conectar a extremidade de entrada do módulo ao acendedor de cigarros do carro para fornecer energia, e então o potenciômetro pode ser ajustado, e a tensão de saída pode ser ajustada arbitrariamente entre 1,25-30 V para alimentar seu telefone celular, MP3, MP4, carregamento de PSP e muitos outros dispositivos, o que é muito simples e conveniente.

2、Para alimentar dispositivos eletrônicos, quando o dispositivo requer uma fonte de alimentação de 3-35 V e a fonte de alimentação de tensão correspondente está disponível, este módulo pode ser usado para ajustar facilmente a tensão para a tensão necessária e resolver o problema.

3、Teste de tensão de trabalho do sistema: Ao fazer projetos, você pode usar este módulo para depurar várias faixas de tensão de trabalho do sistema de teste de tensão, o que é muito fácil e conveniente.

Análise de problemas comuns:

1、P: Alguns vendedores usam capacitores e indutores antigos para economizar custos. A sua empresa é a mesma?

R: Prometemos não usar capacitores e indutores antigos. Usaremos todos os novos. Capacitores e indutores externos antigos podem causar perigos ocultos.

2、P: Alguns vendedores usam placas de PCB mais finas para economizar custos. Qual é a espessura do produto da sua empresa?

R: A espessura da placa do produto da nossa empresa é de 1,6 MM. Ao contrário de outros comerciantes, usamos placas de 1,2 MM de espessura para economizar custos. PCBs mais finos afetarão seriamente a dissipação de calor e outras propriedades mecânicas.

3、P: Quando a corrente deste módulo atinge 2A, ele esquenta. Isso é normal?
R: Esse fenômeno é normal, porque no processo de redução de voltagem, o excesso de energia será convertido de energia elétrica para energia térmica, então haverá aquecimento. É recomendado adicionar um dissipador de calor ou reduzir a corrente.
