Descrição:
O NanoVNA-F Mini Vector Network Analyser é um produto baseado no Open Source Project do NanoVNA (https://ttrf.tk/kit/nanovna/). A parte RF é consistente
Com a versão original (NanoVNA-F usa frequência de medição de propagação harmônica de até 1 GHz).
Funções de hardware do NanoVNA-F:
1. Use tela LCD TFT IPS de 4,3 polegadas, com um ângulo de visão maior e pode ser vista claramente em ambientes externos com forte luz.
2. Mude para bateria de lítio de grande capacidade de 5000mAh, o tempo de espera é maior e expanda uma interface USB. Normalmente, pode ser usado como um tesouro recarregável quando o instrumento não é usado.
3. O CI é carregado por alta corrente de 2A, e o tempo de carregamento é menor.
4. Mude para uma roda de ondas maior e com melhor operação.
5. Mude para um interruptor de energia com maior sensibilidade e melhor sensação de operação.
6. Suporte para alternância de menu em chinês e inglês;
7. Atualize o programa do usuário pelo disco U virtual.
8. Invólucro de alumínio padrão para proteger a cabeça SMA e reduzir a interferência de ondas eletromagnéticas externas no instrumento.
8. Software de código aberto github.com/flyoob/NanoVNA-F
![]()
A faixa de medição do NanoVNA-F é de 50k-1GHz.
A frequência de medição de propagação harmônica do sinal de saída do chip de clock SI5351 é de 1000MHz. Em 600M-1GHz, a faixa dinâmica do S11 é de 40dB (a taxa de onda estacionária é menor que 1,02).
Ao mesmo tempo, uma blindagem metálica é projetada para o front-end de RF, de modo que a faixa dinâmica do S21 seja melhor que 60dB em toda a banda de frequência.

Recurso:

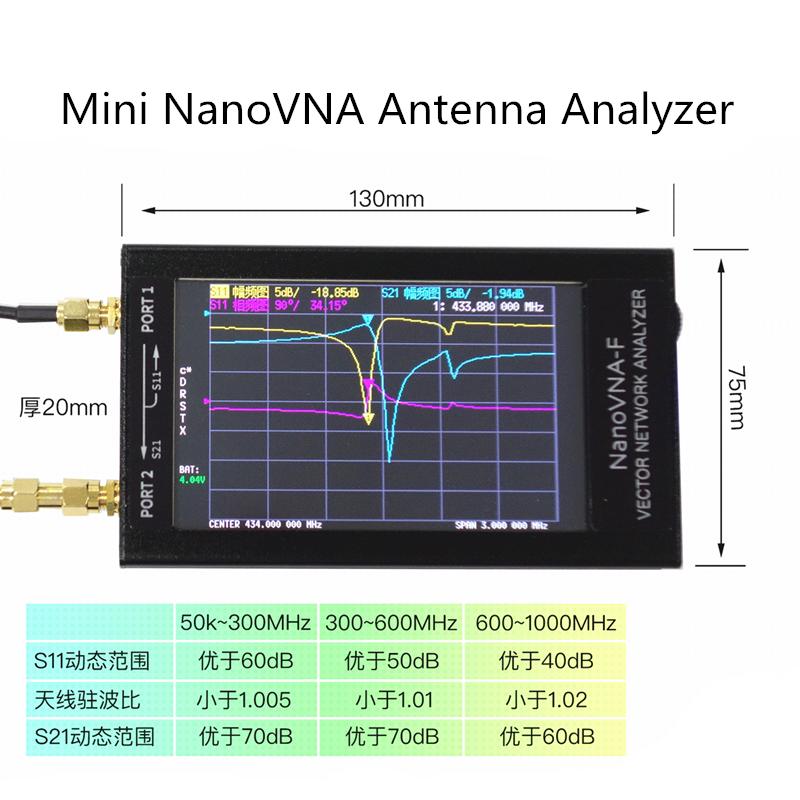

Tamanho: 14CM * 7,5CM * 2CM
Frequência de medição: 50kHz ~ 1000MHz
Saída de RF: - 13 DBM (máximo - 9 dbm)
Precisão de frequência: < 0,5 ppm
ROE da porta: < 1,1
Tela: 4,3 polegadas IPS TFT (800x480)
Interface USB: USB Tipo C Modo de comunicação: CDC (Serial)
Consumo de energia: USB 5V 200mA, bateria interna de 5000mAh, vida útil teórica de 18 horas, corrente máxima de carga 2A
Capacidade de saída: 5V/1A, suportando telefones Android e Apple
Número de pontos de calibração: 101
Número de pontos de digitalização: 101
Rastreamento de exibição: 4, Marca: 4, Configurações salvas: 5
Tempo de varredura: cerca de 1,9s/vez (banda de frequência completa de 50kHz-1000MHz)
Parâmetros S mensuráveis, razão de onda estacionária de tensão SWR, diagrama de fase, atraso de grupo, diagrama de círculo de Smith... ;
Bateria de lítio de grande capacidade de 19,0 Wh (cerca de 5000 mAh após a conversão)
Banco de potência 5V/1A
Suporte Android e Apple Mobile
O pacote inclui:
Monitor LCD de 4,3 polegadas NanoVNA host x1
Cabo SMA-JJ RG316 20CM x2 (NanoVNA-F é um conector SMA fêmea padrão, que é usado para alternar para cabeça M e cabeça N para melhor proteger a fêmea SMA)
1 conjunto de peças de calibração (carga padrão de 50Ω x1, peça de calibração de circuito aberto x1, peça de calibração de curto-circuito x1, use a peça de calibração incluída, o instrumento pode ser calibrado para obter bons dados de resultados de medição)
SMA-JJ agulha dupla x1
Cotovelo SMA parafuso externo furo interno para parafuso interno agulha interna x1
Cabo de dados tipo C x1
Fotos de teste:
