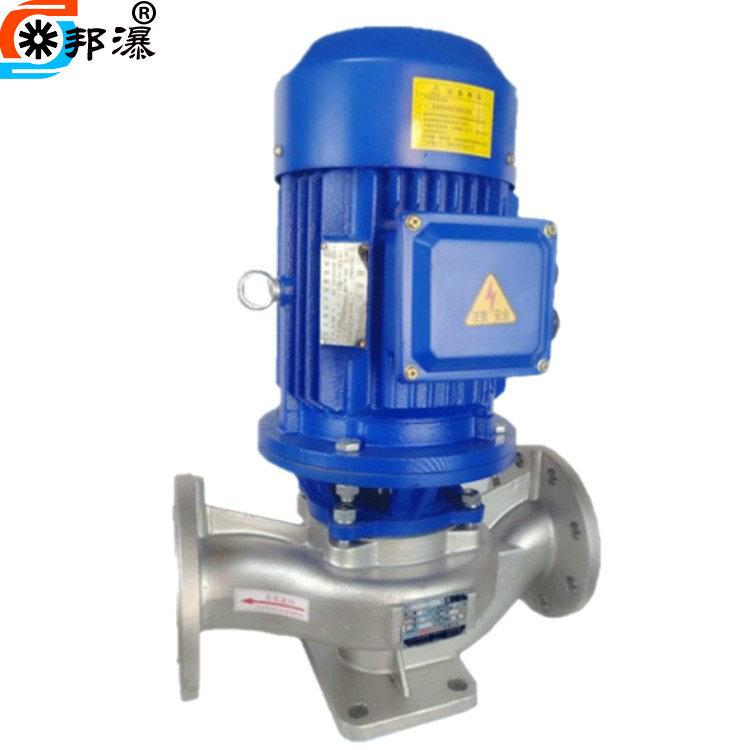

Bomba centrífuga de estágio único, IHG80-250I, bomba química de tubulação, bomba centrífuga de tubulação de estágio único, bomba centrífuga resistente à corrosão

Bomba de gasoduto IHGResumo do Produto:

1. A bomba centrífuga de sucção única de estágio único vertical ISG é usada para transportar água limpa e outros líquidos com propriedades físicas e químicas semelhantes às da água limpa. É adequada para abastecimento e drenagem de água industrial e urbana, abastecimento de água pressurizada de edifícios altos, irrigação por aspersão de jardim, pressurização de combate a incêndio, transporte de longa distância, ciclo de refrigeração HVAC, pressurização de circulação de água fria e quente e equipamento correspondente. A temperatura operacional T é inferior a 80℃.
2. A bomba de água quente vertical IRG é adequada para circulação de água quente de alta temperatura em metalurgia, indústria química, têxtil, processamento de madeira, fabricação de papel, restaurantes, banheiros, hotéis, etc. e bomba de circulação de aquecimento de habitações urbanas, a temperatura de uso é inferior a 120℃.
3. As bombas centrífugas verticais de alta temperatura GRG são amplamente utilizadas em: energia, metalurgia, indústria química, têxtil, fabricação de papel, bem como transporte de circulação de reforço de água quente de alta temperatura em restaurantes, banheiros, hotéis, etc. e bombas de circulação de aquecimento de habitações urbanas, com temperatura operacional abaixo de 240℃.

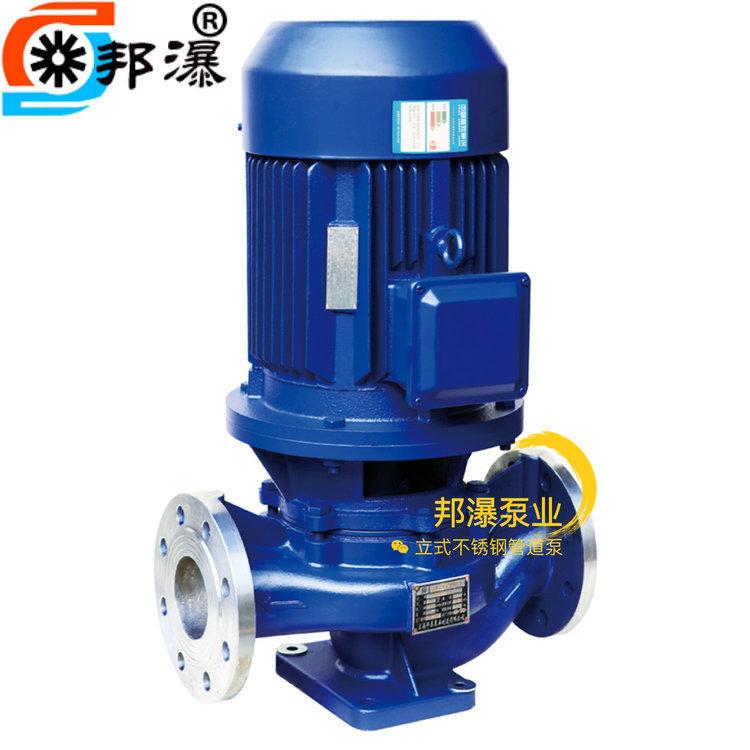

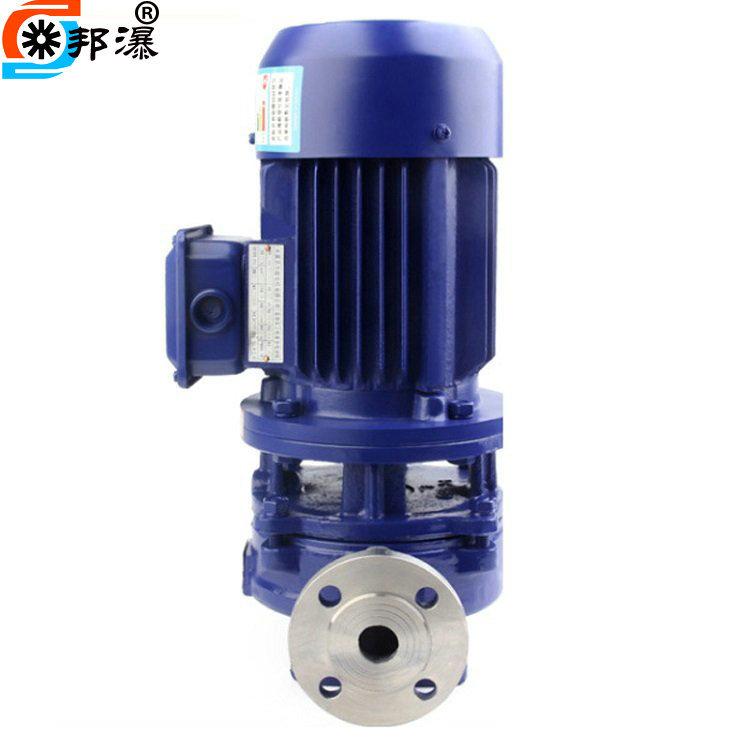

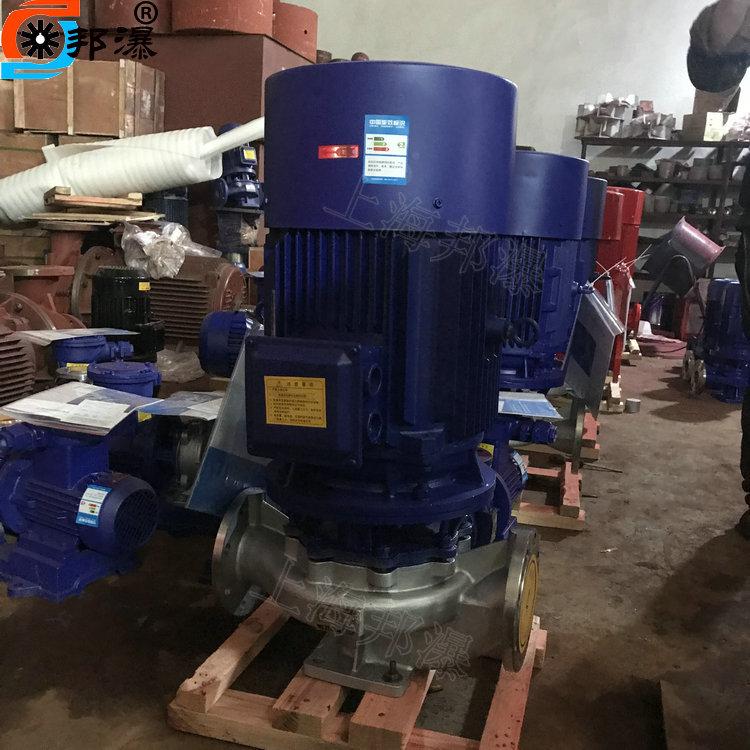

4. A bomba centrífuga de tubulação vertical de aço inoxidável tipo IHG é usada para transportar líquidos sem partículas sólidas, que são corrosivas e têm uma viscosidade semelhante à da água. É adequada para os setores de petróleo, química, metalurgia, energia elétrica, fabricação de papel, alimentos, farmacêuticos e fibras sintéticas. A temperatura operacional é de -20℃ ~ 120℃.
5. A bomba de óleo para oleoduto tipo YG é usada para transportar produtos petrolíferos, como gasolina, querosene, diesel, etc. A temperatura do meio transportado é de -20℃ ~ +120℃.

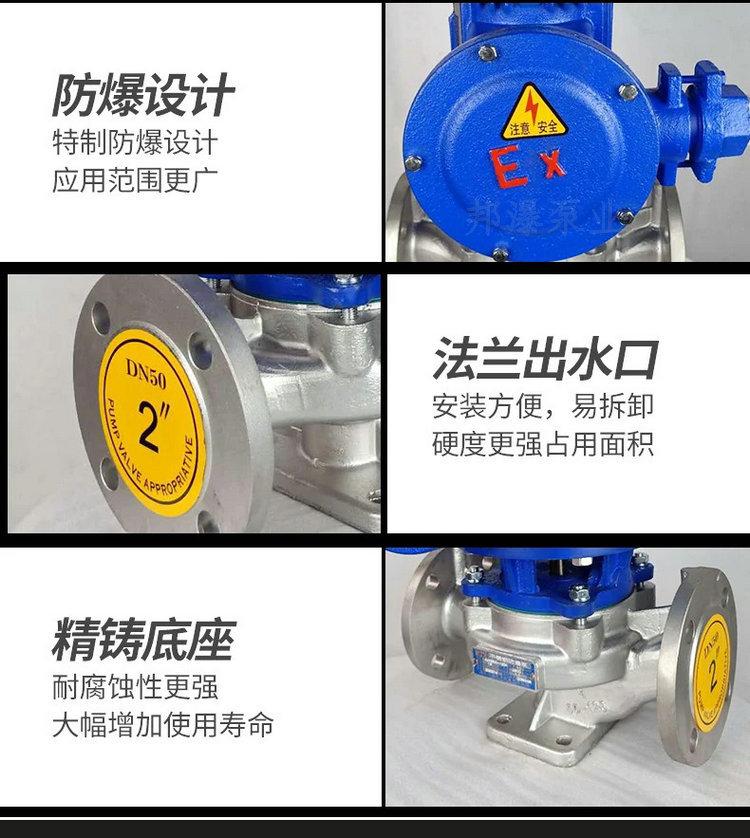

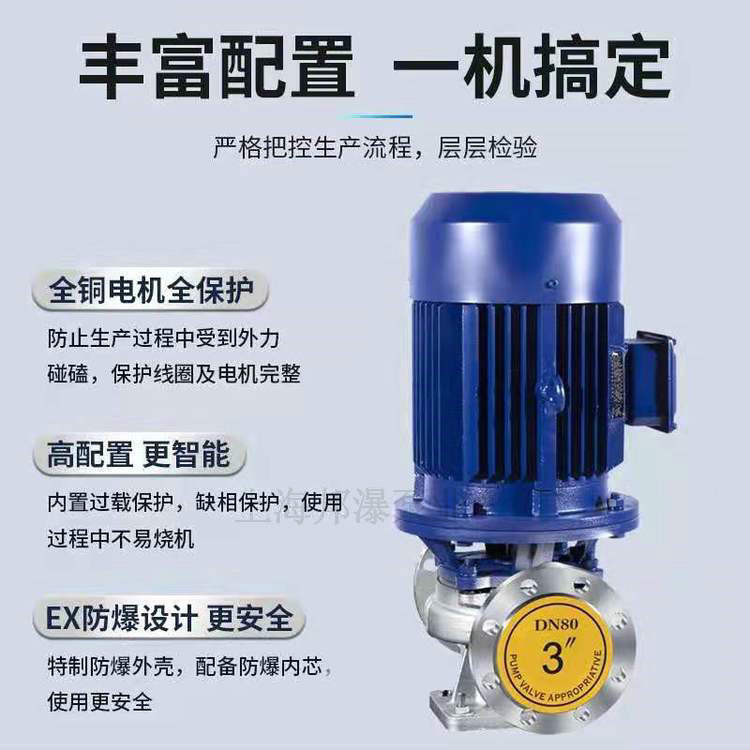

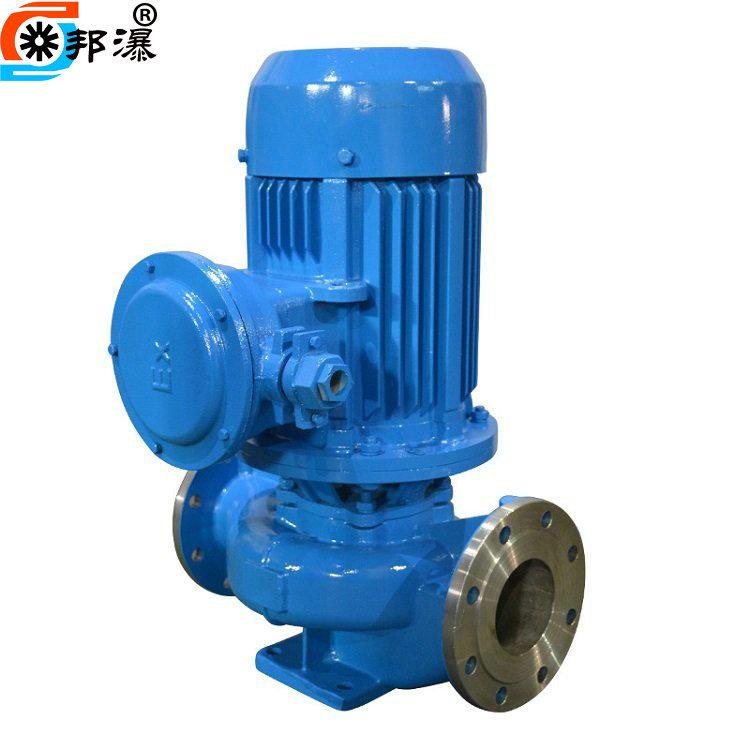

6. Bomba centrífuga química vertical IHGB de aço inoxidável à prova de explosão, adequada para transportar líquidos químicos inflamáveis.
7. As bombas centrífugas verticais de baixa velocidade ISGD, IRGD, GRGD, IHGH, YGD, IHGBD são adequadas para ocasiões com requisitos de ruído ambiental muito baixos e circulação de ar condicionado, etc.

Bomba química de aço inoxidável IHGCondições de trabalho:

1. Pressão de sucção ≤1,0MPa, ou a pressão máxima de trabalho do sistema de bomba ≤1,6MPa, ou seja, a pressão de sucção + cabeça da bomba ≤1,6MPa, a pressão de teste de pressão estática da bomba é ≤2,5MPa. Indique a pressão de trabalho do sistema ao fazer o pedido. Se a pressão de trabalho do sistema de bomba for maior que 1,6MPa, ela deve ser mencionada separadamente ao fazer o pedido, para que a parte de fluxo e a parte de conexão da bomba possam ser feitas de aço fundido durante a fabricação.
2. Temperatura ambiente <40°C, umidade relativa <40%.
4. O conteúdo de volume de partículas sólidas no meio transportado não excede 0,1 por unidade de volume, e o tamanho das partículas é inferior a 0,2 mm.
Observação: se o meio contiver partículas finas, indique isso ao fazer o pedido para que nossa fábrica possa usar selos mecânicos resistentes ao desgaste.

Bomba química de aço inoxidável IHGDescrição da estrutura:

① O selo mecânico é equipado com um rolamento na frente e a tampa da bomba é fornecida com furos de resfriamento e descarga do selo. É adequado para ocasiões em que o meio bombeado é volátil ou cristalizado, e prolonga a vida útil do selo mecânico quando o meio contém partículas minúsculas.

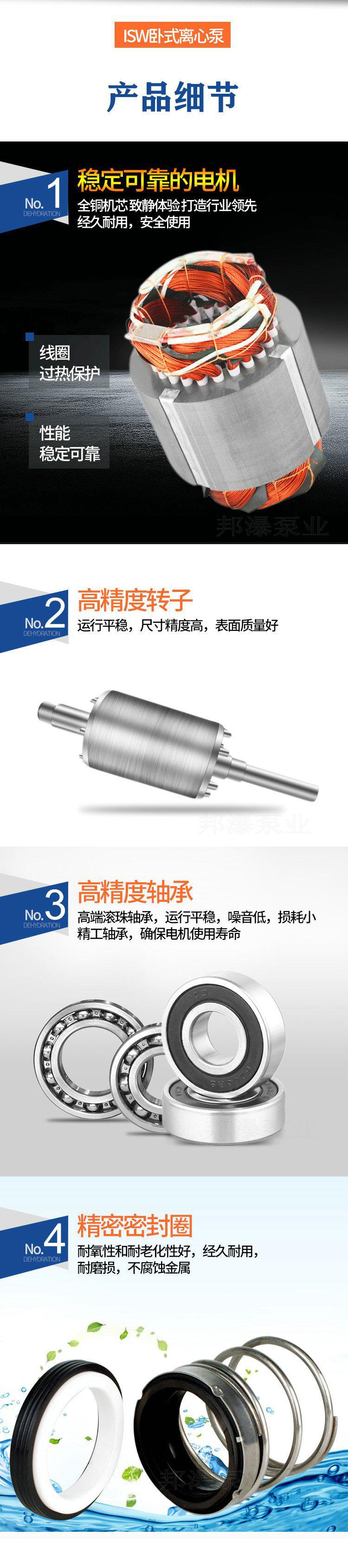

②Os rolamentos da bomba e do motor são combinados para garantir a precisão da operação do eixo e melhorar a confiabilidade da vedação.

③O selo mecânico é feito de liga dura.

Bomba química de aço inoxidável IHGCaracterísticas:

1. A bomba é uma estrutura vertical com os mesmos diâmetros de entrada e saída e localizada na mesma linha central. Pode ser instalado na tubulação como uma válvula. Possui aparência compacta e bonita, ocupa pouco espaço e baixo investimento em construção. Se for adicionada uma capa protetora, ela poderá ser colocada ao ar livre para uso.
2. O impulsor é instalado diretamente no eixo longo do motor, com dimensão axial curta e estrutura compacta. Os rolamentos da bomba e do motor são razoavelmente configurados, o que pode equilibrar efetivamente as cargas radiais e axiais geradas pela operação da bomba, garantindo assim a operação suave da bomba com pequena vibração e baixo ruído.
3. A vedação do eixo adota vedação mecânica ou combinação de vedação mecânica, usando anel de vedação de liga de titânio importado, vedação mecânica resistente a altas temperaturas de tamanho médio e material de liga dura, vedação resistente ao desgaste, que pode efetivamente estender a vida útil da vedação mecânica.
4. Fácil instalação e manutenção, não há necessidade de desmontar o sistema de tubulação, basta remover a porca do assento da união da bomba para retirar todos os componentes do rotor.
5. As bombas podem ser usadas em série ou em paralelo, de acordo com os requisitos de vazão e altura manométrica.

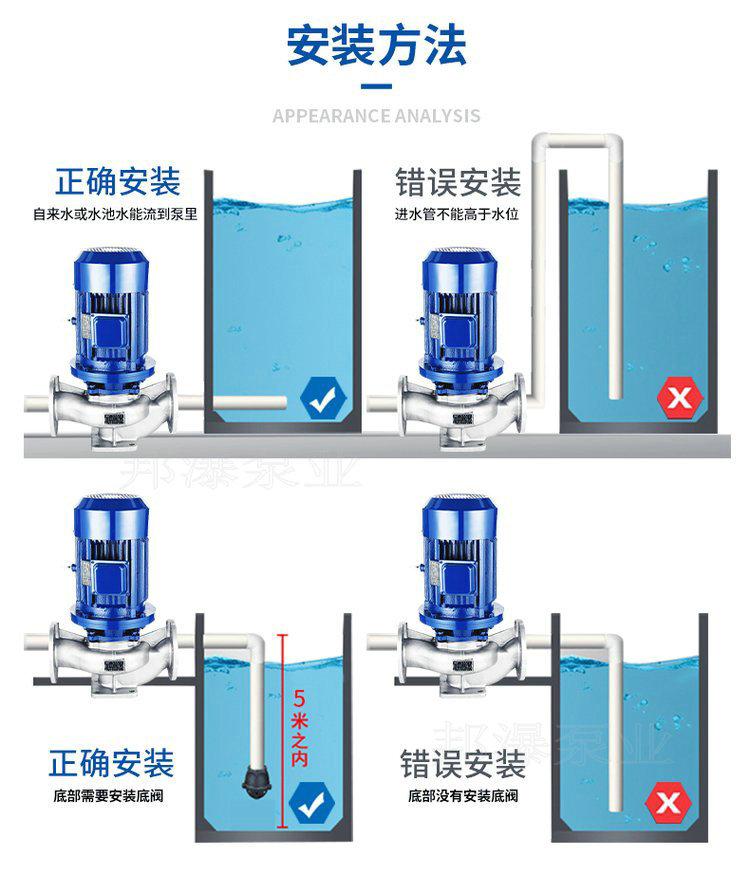

6. A bomba pode ser instalada verticalmente ou horizontalmente de acordo com os requisitos do layout da tubulação.

Centrífuga de aço inoxidável IHGVisão geral da bomba:

ISGA série de bombas centrífugas de sucção única de estágio único para tubulações é uma bomba produzida internamente, selecionada por nossa equipe científica e técnica e por especialistas em bombas nacionais.estábuloModelo hidráulico, usandoÉOs parâmetros de desempenho da bomba centrífuga são projetados com base na bomba vertical geral.ISGCom base no modelo, ele é derivado de bombas de água quente, alta temperatura, produtos químicos corrosivos e bombas de óleo. Esta série de produtos tem as vantagens de alta eficiência, economia de energia, baixo ruído e desempenho confiável.JB/T53058-93requisitos padrão.93Em 2006, a empresa passou pela inspeção unificada de produtos de bombas de dutos do Ministério da Indústria de Máquinas.

Aço inoxidável IHGCaracterísticas da bomba centrífuga vertical:

1A bomba tem uma estrutura vertical com os mesmos diâmetros de entrada e saída e está localizada na mesma linha central. Pode ser instalada na tubulação como uma válvula. Tem uma aparência compacta e bonita, ocupa uma área pequena e tem baixo investimento de construção. Se uma capa protetora for adicionada, ela pode ser colocada ao ar livre para uso.

21. O impulsor é instalado diretamente no eixo estendido do motor, com dimensão axial curta e estrutura compacta. Os rolamentos da bomba e do motor são razoavelmente configurados, o que pode equilibrar efetivamente as cargas radiais e axiais geradas pela operação da bomba, garantindo assim a operação suave da bomba com vibração e ruído muito baixos.

31. A vedação do eixo adota vedação mecânica ou combinação de vedação mecânica, anel de vedação de liga de titânio importado, vedação mecânica resistente a altas temperaturas de tamanho médio e material de liga dura, vedação resistente ao desgaste, o que pode efetivamente aumentar a vida útil da vedação mecânica.

42. Fácil instalação e manutenção. Não há necessidade de desmontar o sistema de tubulação. Todos os componentes do rotor podem ser retirados simplesmente removendo a porca do assento da união da bomba.

5, as bombas podem ser operadas em série ou em paralelo de acordo com as necessidades de utilização, nomeadamente vazão e altura manométrica.

6A bomba pode ser instalada verticalmente ou horizontalmente, de acordo com os requisitos do layout da tubulação.

IHGAplicação de bomba centrífuga de estágio único vertical para tubulação:

1A bomba tem uma estrutura vertical com os mesmos diâmetros de entrada e saída e está localizada na mesma linha central. Pode ser instalada na tubulação como uma válvula. Tem uma aparência compacta e bonita, ocupa uma área pequena e tem baixo investimento de construção. Se uma capa protetora for adicionada, ela pode ser colocada ao ar livre para uso.

21. O impulsor é instalado diretamente no eixo estendido do motor, com dimensão axial curta e estrutura compacta. Os rolamentos da bomba e do motor são razoavelmente configurados, o que pode equilibrar efetivamente as cargas radiais e axiais geradas pela operação da bomba, garantindo assim a operação suave da bomba com vibração e ruído muito baixos.

31. A vedação do eixo adota vedação mecânica ou combinação de vedação mecânica, anel de vedação de liga de titânio importado, vedação mecânica resistente a altas temperaturas de tamanho médio e material de liga dura, vedação resistente ao desgaste, o que pode efetivamente aumentar a vida útil da vedação mecânica.

42. Fácil instalação e manutenção. Não há necessidade de desmontar o sistema de tubulação. Todos os componentes do rotor podem ser retirados simplesmente removendo a porca do assento da união da bomba.
