Válvula de retenção de controle hidráulico Rexroth SV20PB1-4X/V Fornecimento de estoque importado original Entre em contato conosco

Os principais produtos da Shanghai Weimi incluem: AIRTEC, ASCO, AVENTICS, B&R, Bently, Rexroth, Parker, EATON VICKERS, Siemens e DUPLOMATIC.

Devido à grande variedade de peças de reposição importadas para hidráulica e automação industrial, e às mudanças em tempo real nos preços e datas de entrega de produtos europeus e americanos, é difícil indicar o preço exato em tempo real.

Os seguintes assuntos devem ser observados ao usar e manter a válvula unidirecional:
1) Durante a operação normal, a pressão de trabalho da válvula unidirecional deve ser menor que a pressão de trabalho nominal da válvula unidirecional; o fluxo através da válvula unidirecional deve estar dentro da faixa de fluxo nominal permitida pelo seu diâmetro e não deve produzir uma grande perda de pressão.
2) Existem muitos tipos de pressões de abertura para válvulas unidirecionais. A pressão de abertura apropriada deve ser selecionada de acordo com os requisitos funcionais do sistema e deve ser a mais baixa possível para reduzir a perda de pressão. A pressão de abertura de uma válvula unidirecional com uma função de contrapressão é maior e geralmente é determinada pelo valor da contrapressão.
3) Ao selecionar uma válvula unidirecional, além de selecionar a pressão de abertura de acordo com as necessidades, atenção especial deve ser dada à vazão durante a operação deve corresponder à vazão nominal da válvula, porque quando a vazão através da válvula unidirecional é muito menor do que a vazão nominal, a válvula unidirecional às vezes vibra. Quanto menor a vazão, maior a pressão de abertura, mais gás contido no óleo e mais fácil é vibrar.
4) Preste atenção à direção da entrada e saída de óleo para garantir a instalação correta, caso contrário, isso afetará o funcionamento normal do sistema hidráulico. Em particular, a válvula unidirecional é usada na saída da bomba. Se for instalada ao contrário, pode danificar a bomba ou queimar o motor. A instalação inadequada da válvula unidirecional causará falha de sucção de ar em bombas hidráulicas com fraca capacidade de autoescorvamento, especialmente bombas hidráulicas de pequeno deslocamento. Portanto, é necessário evitar instalar a válvula unidirecional diretamente na saída da bomba hidráulica, especialmente quando a bomba hidráulica for uma bomba de palhetas de alta pressão, bomba de pistão de alta pressão e bomba de parafuso. Deve ser evitado ao máximo. Se for necessário, quando a válvula unidirecional for instalada diretamente na saída da bomba hidráulica, medidas necessárias devem ser tomadas para evitar que a bomba hidráulica tenha falha de sucção de ar. Por exemplo, uma porta de exaustão pode ser aberta na junta ou flange que conecta a bomba hidráulica e a válvula unidirecional. Quando a bomba hidráulica tiver uma falha de sucção de ar, você pode soltar o bujão de exaustão para liberar o ar na bomba diretamente. Se ainda não for suficiente, você pode liberar ar da porta de exaustão para a bomba.
O problema pode ser resolvida enchendo a bomba com óleo. Ou a porta de sucção da bomba hidráulica pode ser colocada mais baixa que o nível do líquido do tanque de óleo para que o óleo possa encher automaticamente o corpo da bomba pelo seu próprio peso; ou uma válvula unidirecional com uma pressão de abertura menor pode ser selecionada.
5) Quando a válvula de retenção está no estado fechado, o vazamento é muito pequeno ou até zero. No entanto, após um período de uso, o desgaste da sede da válvula e do núcleo da válvula causará vazamento. Às vezes, o vazamento é muito grande, o que fará com que a válvula de retenção falhe. Portanto, deve ser retificada após o desgaste.
6) A perda de pressão do fluxo livre para frente da válvula de retenção também é relativamente grande, geralmente de 3 a 5 vezes a pressão de abertura, cerca de 0,2 a 0,4 MPa, e até mesmo tão alta quanto 0,8 MPa. Portanto, deve-se considerar totalmente o uso, e uma seleção cuidadosa deve ser feita, e não deve ser usada se puder ser evitada.

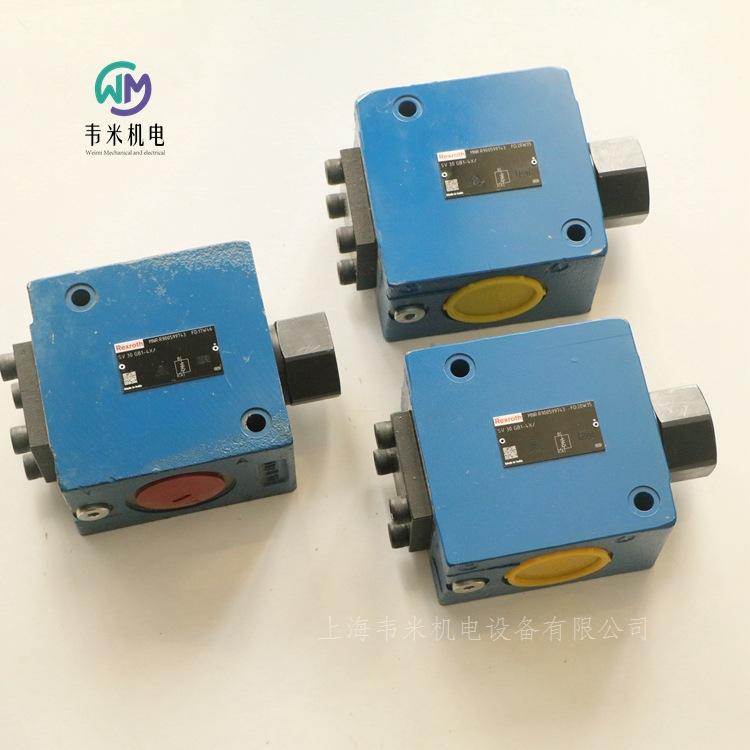

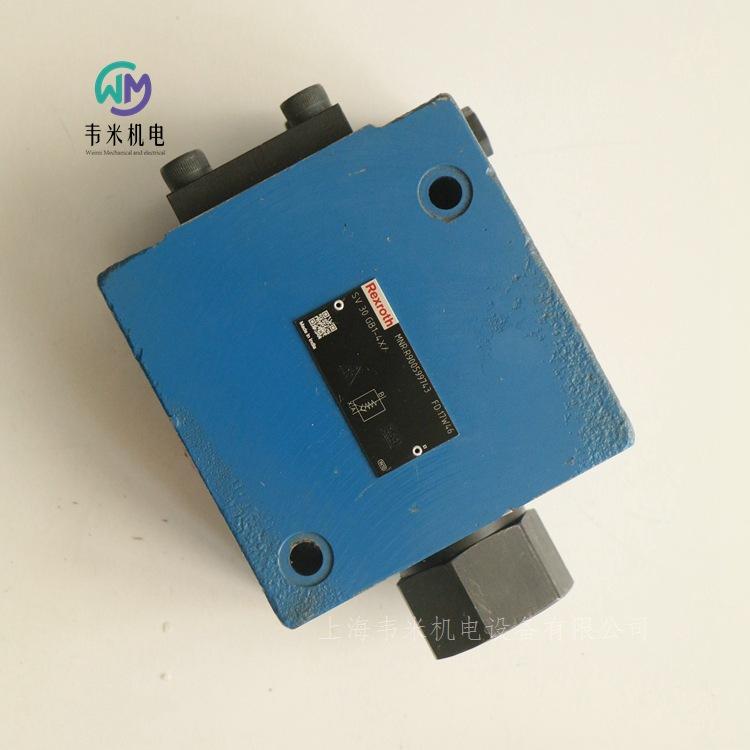

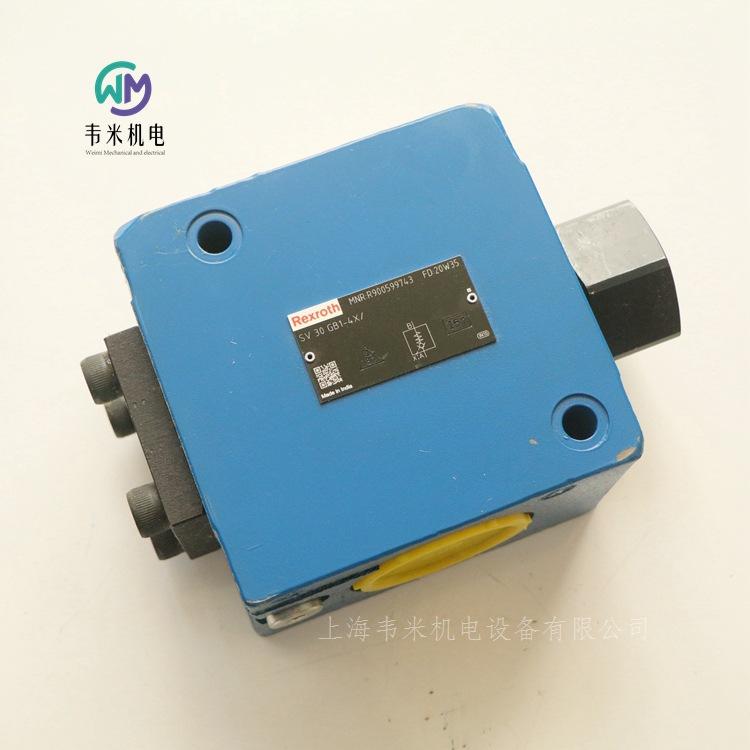

Válvula de retenção de controle hidráulico Bosch Rexroth SV Válvula hidráulica de controle hidráulico Rexroth
Modelos SV e SL
Válvula de retenção piloto hidráulica
Tamanho 6 a 150
Com ou sem porta de drenagem (apenas para tamanhos 6 a 10)
Pré-descompressão possível (apenas para tamanhos 10 a 32)
Montagem da placa de base ("P"):
Tamanho 6: Superfície de montagem conforme DIN 24340 Tipo A e ISO 4401, placa de base ver RE 45052
Tamanhos 10 a 32: Superfície de montagem conforme DIN 24340 Forma A e ISO 4401, placa de base consulte RE45062
Conexão roscada ("G") (somente para tamanhos 10 a 32)
Conexão de flange ("G") (somente para tamanhos 52 a 150)
Flange de conexão, consulte RE 45501
Múltiplas pressões de abertura
Válvula de retenção controlada hidraulicamente Bosch Rexroth SV
R900481097 SV10GA1-X/12
R900462117 SV10GA1-4X/V/12
R978856677 SV10GB1-4X/V/12
R900483369 SV10PA1-4X/
R900463364 SV10PA1-4X/V
R900467724 SV10PB1-4X/
R900403672 SV10PB2-4X/
R900503632 SV15GA1-4X/12
R900508425 SV20GA1-4X/12
R978872250 SV20GB1-4/V/12
R978897606 SV20GB2-4/12
R900587557 SV20PA1-4X/
R900500094 SV20PA1-4X/V
R900502332 SV25GA1-4X/12
R978892121 SV25GB1-4X/12
R900517536 SV30GA1-4X/12
R900560697 SV30GB1-4X/12
R978903236 SV30GB2-4X/V/12
R900587558 SV30PA1-4X/
R900500892 SV30PA1-4X/V
R900599647 SV30PB2-4X/
R900481097 SV10GA1-4X//12
R900462117 SV10GA1-4X/V/12
R900222361 SV10GA2-4X//12
R900477368 SV10GA2-4X/V/12
R900426646 SV10GB1-4X//12
R978856677 SV10GB1-4X/V/12
R978867297 SV10GB2-4X/12
R900483369 SV10PA1-4X/
R900463364 SV10PA1-4X/V
R900451042 SV10PA2-4X/
R900403578 SV10PA2-4X/V
R900467724 SV10PB1-4X/
R900403672 SV10PB2-4X/
R900582578 SV10PB2-4X/V
R900503632 SV15GA1-4X//12
R900532575 SV15GA1-4X/V/12
R900029494 SV15GA2-4X//12
R978865277 SV15GA2-4X/V/12
R900074608 SV15GB1-4X//12
R900508425 SV20GA1-4X//12
R900518477 SV20GA1-4X/V/12
R900074693 SV20GB1-4X//12
R978872250 SV20GB1-4X/V/12
R978897606 SV20GB2-4X/12
R900587557 SV20PA1-4X/
R900500094 SV20PA1-4X/V
R900599535 SV20PA2-4X/
R900566627 SV20PA2-4X/V
R900501701 SV20PB1-4X/
R900021845 SV20PB1-4X/V
R900501802 SV20PB2-4X/
R900502332 SV25GA1-4X//12
R900561890 SV25GA1-4X/V/12
R978892121 SV25GB1-4X/12
R900517536 SV30GA1-4X//12
R900225857 SV30GA1-4X/V/12
R978906849 SV30GA2-4X/V/12
R900560697 SV30GB1-4X//12
R978899303 SV30GB2-4X/12
R978903236 SV30GB2-4X/V/12
R900587558 SV30PA1-4X/
R900500892 SV30PA1-4X/V
R900599456 SV30PA2-4X/
R900502112 SV30PA2-4X/V
R900502240 SV30PB1-4X
R978868962 SV30PB1-4X/V
R900599647 SV30PB2-4X/
R900053091 SV30PB2-4X/V

Desempenho principal

Os principais indicadores de desempenho de uma válvula de retenção são pressão de abertura direta, perda de pressão de fluxo direto e vazamento reverso.

1. Pressão de abertura positiva

A pressão de abertura positiva refere-se à pressão na entrada de óleo quando o núcleo da válvula está recém aberto.
Ao utilizar uma válvula ou válvula de contrapressão, devido ao sistema de mola
Diferentemente, suas pressões de abertura para frente são bem diferentes.

2. Perda de pressão de fluxo direto

Perda de pressão de fluxo direto refere-se à queda de pressão causada pela válvula unidirecional quando ela passa do fluxo nominal. Perda de pressão inclui força de mola, fricção, etc.
A perda de pressão de abertura e a perda de fluxo do líquido são geradas. Para reduzir a perda de pressão, uma válvula unidirecional com uma pequena pressão de abertura pode ser selecionada.

3. Vazamento reverso

Vazamento reverso refere-se ao fluxo de vazamento através da porta da válvula quando o líquido flui para a válvula de retenção na direção reversa. Uma boa válvula de retenção deve ser capaz de reverter
Nenhum vazamento ou vazamento muito pequeno. Quando o sistema tem um requisito de manutenção de pressão mais alto, uma estrutura com pequeno vazamento deve ser selecionada, como uma válvula de retenção do tipo válvula cônica.

Para válvulas de retenção controladas hidraulicamente, além dos requisitos de desempenho acima, há também uma pressão de controle de abertura reversa. Ou seja, ela pode fazer com que a válvula de retenção abra na direção reversa.
Geralmente, a pressão de controle de abertura reversa da válvula de retenção de vazamento externo é menor do que a da válvula de retenção de vazamento interno, e a pressão de controle de abertura reversa da válvula de retenção de descarga é menor do que a da válvula de retenção simples.
A pressão de controle de abertura é pequena.

Além disso, quando a válvula de retenção controlada hidraulicamente é aberta pelo pistão de controle, sua perda de pressão é apenas
A perda de pressão é causada pela resistência do fluxo do óleo e não tem nada a ver com a força da mola. Portanto, na mesma vazão, a perda de pressão é maior do que quando o pistão de controle não funciona.
A perda de pressão do fluxo direto é pequena.
