A máquina de entalhe é na verdade uma plaina vertical, que é a mesma que a modeladora em termos de princípio estrutural. O movimento linear alternativo da fresa de entalhe ao longo do aríete na direção vertical é o movimento principal, e o movimento intermitente da peça de trabalho nas direções longitudinal, transversal e circunferencial é o movimento de avanço. A eficiência de produção da máquina de entalhe é baixa, a rugosidade da superfície Ra da superfície usinada é de 6,3-1,6 mícrons e a verticalidade da superfície usinada é de 0,025/300 mm. O parâmetro principal da máquina de entalhe é o comprimento máximo de entalhe.
As bases de inserção são usadas para inserir planos, superfícies moldadas e ranhuras de chave, etc., e podem ser inseridas com moldes como moldes na faixa de 10°.

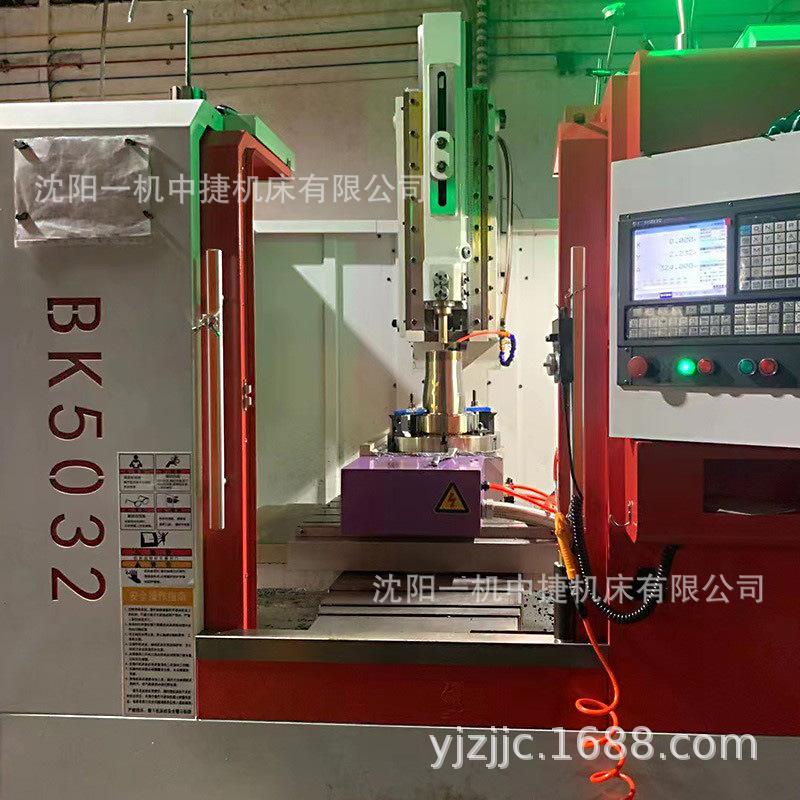

Parâmetros técnicos da máquina de entalhe B5032:
|
Os principais parâmetros técnicos |
unidade |
Inserção B5032 |
|
Curso máximo do carneiro |
milímetros |
340 |
|
Comprimento máximo de inserção do carneiro |
milímetros |
320 |
|
Número de movimentos do carneiro |
vezes min |
20.32.50.80 |
|
Ângulo de inclinação do carneiro |
º |
0-8 |
|
Diâmetro da bancada |
milímetros |
630 |
|
Distância de ajuste vertical do aríete |
milímetros |
315 |
|
A distância entre a cabeça da faca e o braço frontal da cama |
milímetros |
600 |
|
Distância da superfície de trabalho até a extremidade inferior do slide |
milímetros |
490 |
|
Distância máxima de movimento longitudinal da mesa de trabalho |
milímetros |
630 |
|
Distância máxima de movimento lateral da mesa de trabalho |
milímetros |
560 |
|
Ângulo máximo de rotação da mesa de trabalho |
º |
360 |
|
A faixa de alimentação motorizada vertical e horizontal da mesa de trabalho |
milímetros |
0,08-1,21 |
|
Faixa de alimentação de rotação da mesa de trabalho |
milímetros |
0,052-0,783 |
|
Potência do motor |
kw |
4 |
|
Velocidade elétrica (valor de cálculo) |
r|mínimo |
960 |
|
Peso líquido da máquina (aprox.) |
kg |
3.000 |
|
Dimensões totais (comprimento × largura × altura) |
milímetros |
2261×1495×2245 |
Acessórios fornecidos:
|
número de série |
nome |
quantidade |
|
1 |
5032 máquina inteira |
1 conjunto |
|
2 |
Parafusos de ancoragem |
4 pedaços |
|
3 |
correia transportadora triangular |
4 raízes |
|
4 |
Chave sextavada interna (8mm) |
1 item |
|
5 |
Chave sextavada interna (5mm) |
1 item |
|
6 |
Chave sextavada interna (6mm) |
1 item |
|
7 |
agitar a alça |
1 item |
|
8 |
Bruxa (24mm) |
1 item |
|
9 |
Bruxa (30mm) |
1 item |
|
10 |
arma de óleo |
1 item |
|
11 |
lâmpada de trabalho |
1 item |
|
12 |
Certificado de conformidade |
1 porção |
|
13 |
Guia do usuário |
1 porção |
|
14 |
Lista de embalagem |
1 porção
|
