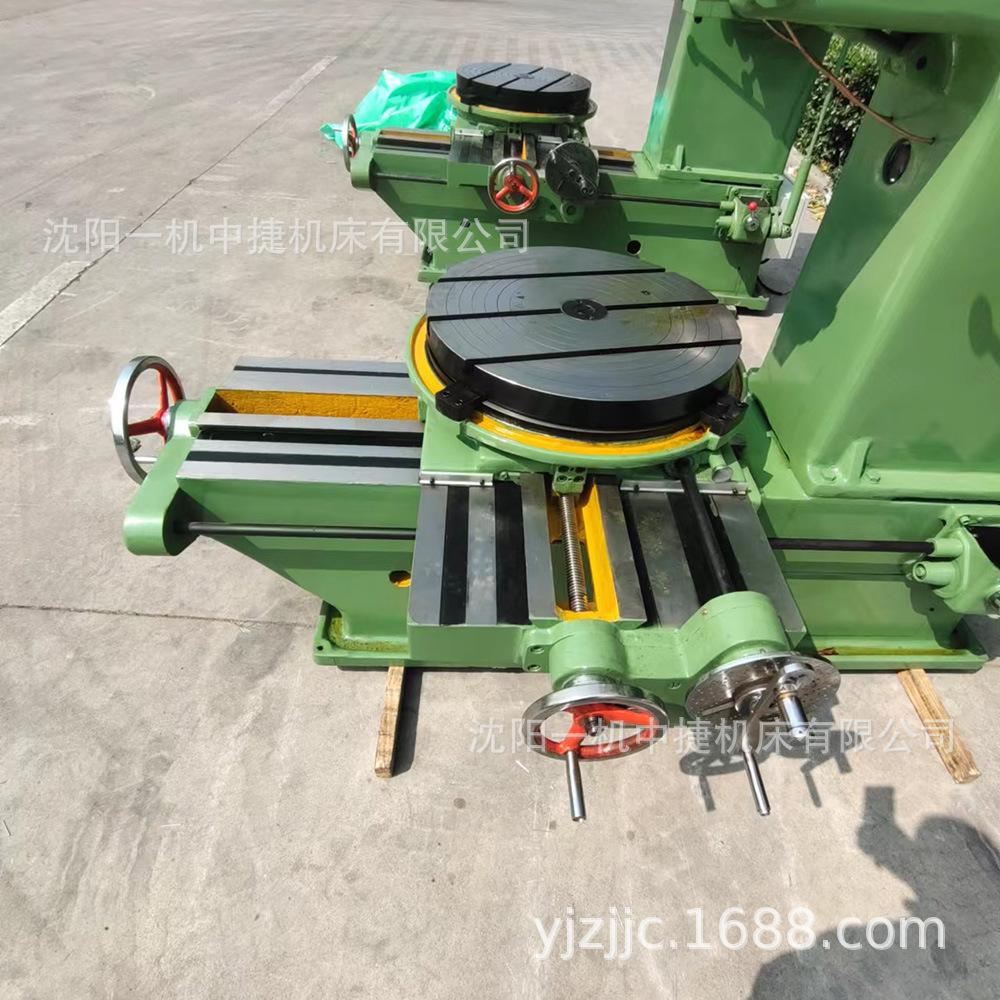

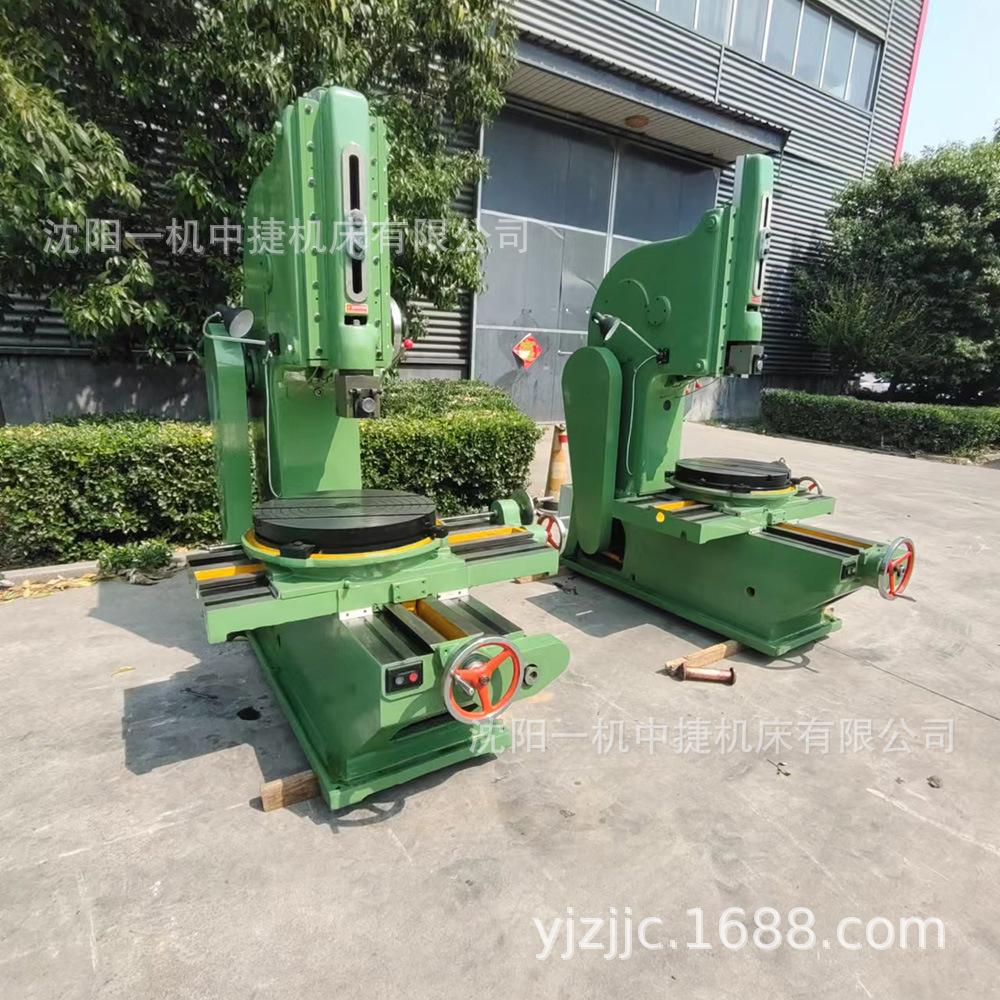

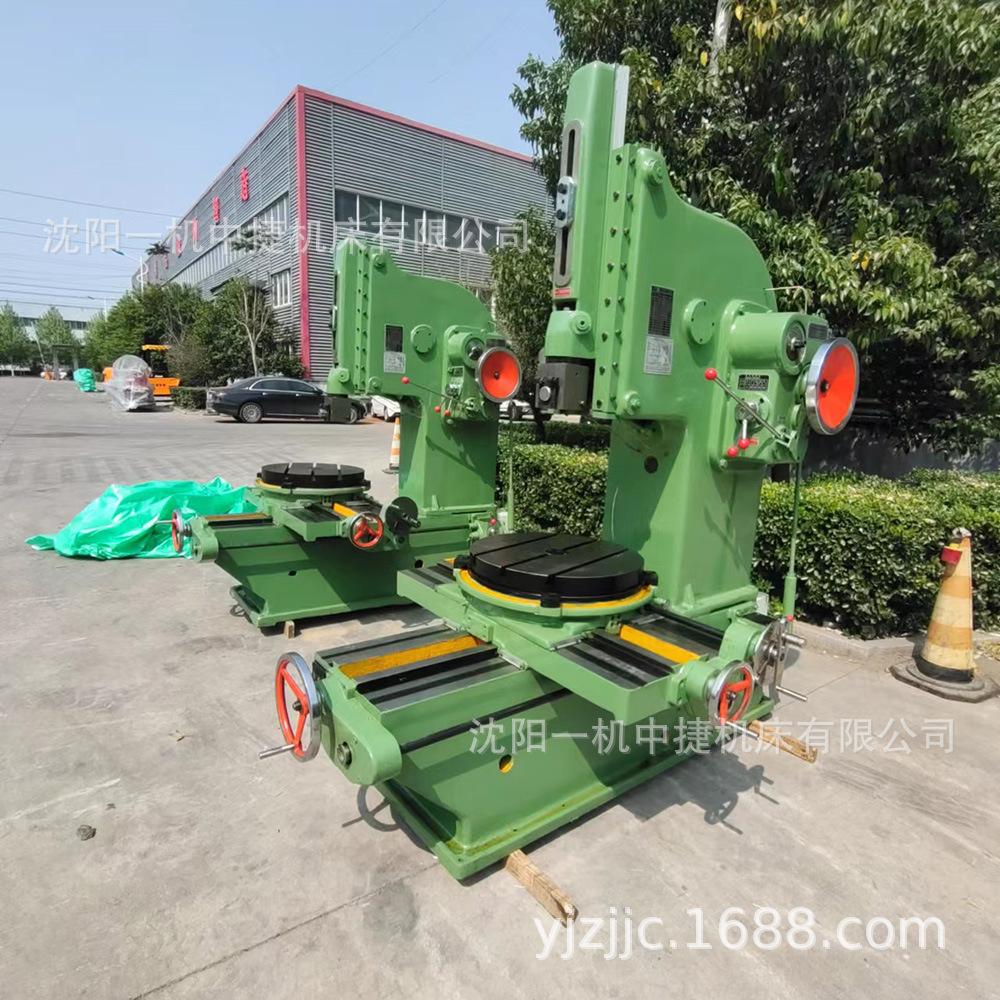

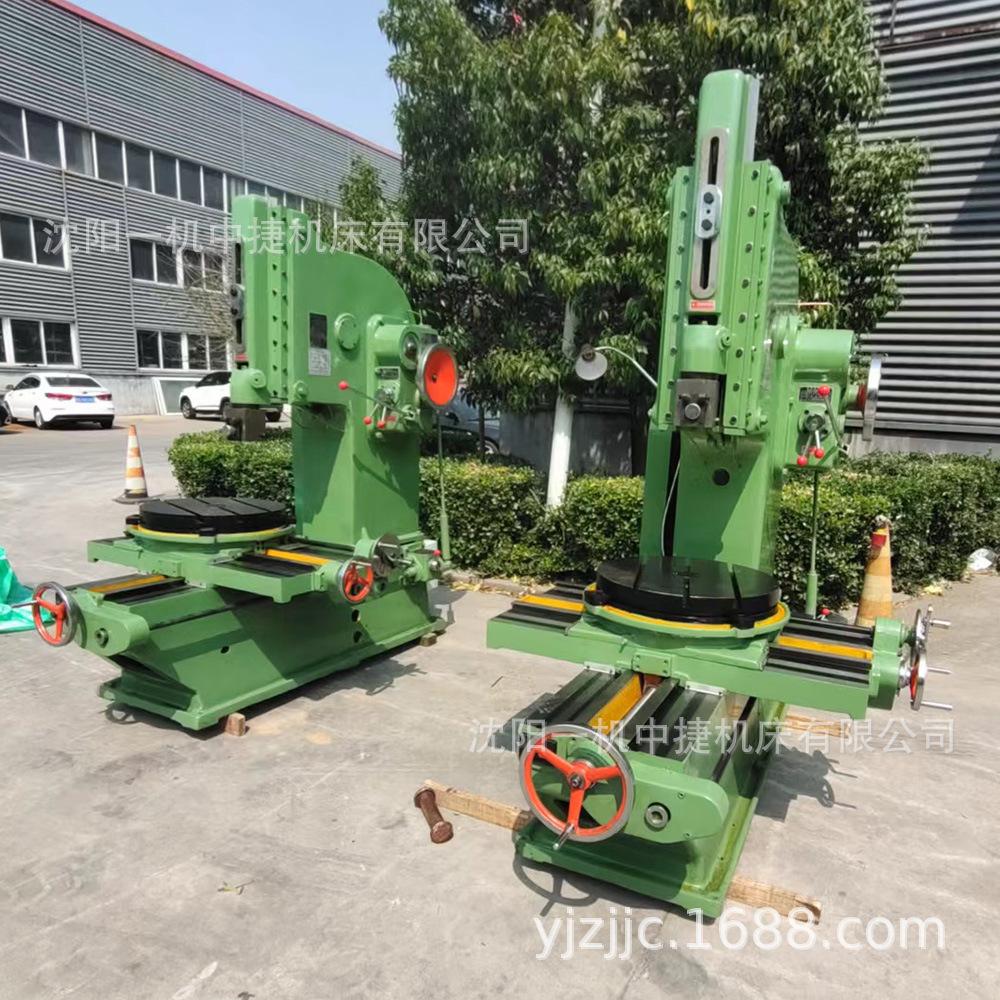

Shenyang B5032 máquina ranuradora ordinaria de metal con ranuras de agujero ciego, máquina ranuradora con posibilidad de añadir máquina de pernos automática CNC
La cama de inserción es en realidad un plano vertical. En cuanto a sus principios estructurales, es igual que el plano de cabeza de toro.La RA es de 6,3-1,6 micrones y la verticalidad de la superficie de procesamiento es de 0,025/300 mm.
Los lechos de inserción se utilizan para insertar planos, superficies moldeadas y ranuras de llave, etc., y se pueden insertar con moldes como moldes en el rango de 10°.
Parámetros técnicos de la máquina ranuradora B5032:
|
Los principales parámetros técnicos |
unidad |
Inserción B5032 |
|
Carrera máxima del ariete |
mm |
340 |
|
Longitud máxima de inserción del ariete |
mm |
320 |
|
Número de movimientos del ariete |
veces min |
20.32.50.80 |
|
Ángulo de inclinación del ariete |
º |
0-8 |
|
Diámetro del banco de trabajo |
mm |
630 |
|
Distancia de ajuste vertical del ariete |
mm |
315 |
|
La distancia entre el cabezal del cuchillo y el brazo delantero de la cama. |
mm |
600 |
|
Distancia desde la superficie de trabajo hasta el extremo inferior de la corredera |
mm |
490 |
|
Distancia máxima de movimiento longitudinal de la mesa de trabajo |
mm |
630 |
|
Distancia máxima de movimiento lateral de la mesa de trabajo |
mm |
560 |
|
Ángulo máximo de rotación de la mesa de trabajo |
º |
360 |
|
El rango de avance motorizado vertical y horizontal de la mesa de trabajo |
mm |
0,08-1,21 |
|
Rango de avance de rotación de la mesa de trabajo |
mm |
0,052-0,783 |
|
Potencia del motor |
kilovatio |
4 |
|
Velocidad eléctrica (valor de cálculo) |
r|mín |
960 |
|
Peso neto de la máquina (aprox.) |
kilogramo |
3000 |
|
Dimensiones generales (largo × ancho × alto) |
mm |
2261×1495×2245 |
Accesorios suministrados:
|
número de serie |
nombre |
cantidad |
|
1 |
5032 máquina completa |
1 juego |
|
2 |
Pernos de anclaje |
4 piezas |
|
3 |
cinta transportadora triangular |
4 raíces |
|
4 |
Llave hexagonal interior (8 mm) |
1 artículo |
|
5 |
Llave hexagonal interior (5 mm) |
1 artículo |
|
6 |
Llave hexagonal interior (6 mm) |
1 artículo |
|
7 |
manija de agitación |
1 artículo |
|
8 |
Bruja (24 mm) |
1 artículo |
|
9 |
Bruja (30 mm) |
1 artículo |
|
10 |
pistola de aceite |
1 artículo |
|
11 |
lámpara de trabajo |
1 artículo |
|
12 |
Certificado de cumplimiento |
1 porción |
|
13 |
Guía del usuario |
1 porción |
|
14 |
Lista de embalaje |
1 porción
|
