Bombas Submersíveis Pneumáticas para Mineração Série Fqw Marca Fornecimento Bombas Submersíveis Pneumáticas para Mineração Série Fqw
Preço por unidade incluindo frete para o Brasil
Variantes
Fqw series
Especificações do produto
Modo de acionamento
Hydraulic
Número de impulsores
22
NPSH
12
Diâmetro da porta de descarga
20
Especificações
Fqw series
Princípio
Centrifugal pump
Modo de acionamento
Hydraulic
Número de impulsores
22
NPSH
12
Diâmetro da porta de descarga
20
Especificações
Fqw series
Princípio
Centrifugal pump
Modo de acionamento
Hydraulic
Número de impulsores
22
NPSH
12
Diâmetro da porta de descarga
20
Especificações
Fqw series
Princípio
Centrifugal pump
Detalhes do produto
O texto nas imagens pode ser traduzido

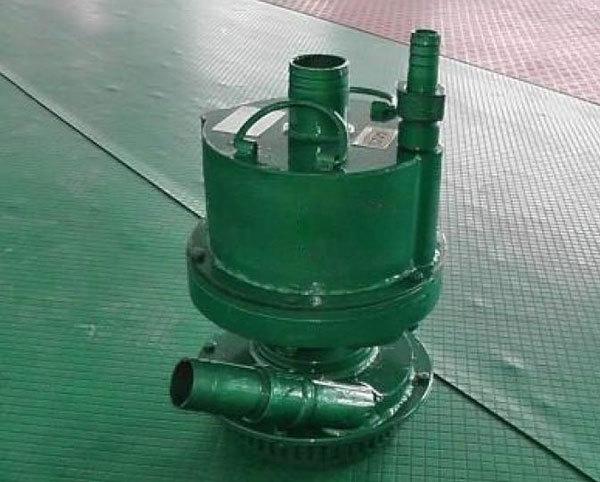

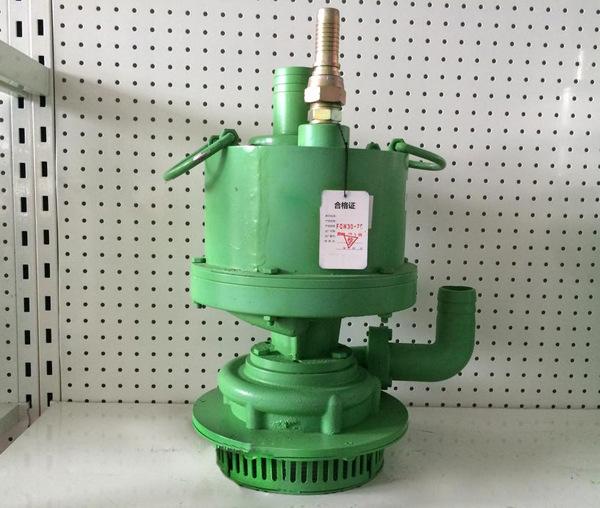

Introdução ao produto da bomba submersível pneumática de mineração da série FQW


A bomba submersível pneumática para mineração é um produto mecânico com rotor e corpo de bomba conectados coaxialmente, com estrutura vertical e tipo bomba de fundo.


As bombas submersíveis pneumáticas de mineração da série FQW são adequadas para operações de drenagem em locais que contêm gases perigosos. Elas podem ser usadas em qualquer superfície de trabalho subterrânea em minas de carvão para transportar águas subterrâneas contendo pó de carvão e partículas de sedimentos. Elas são seguras de usar e podem melhorar a qualidade do ar no local.


Estrutura e princípio de funcionamento do produto da bomba submersível pneumática de mineração da série FQW


A bomba submersível pneumática de mineração consiste principalmente em três partes: corpo da bomba, motor pneumático e fluxo.


1. Corpo da bomba: É dividido em duas câmaras, superior e inferior, com um anel de vedação no meio para separar o ar e a água. O anel de vedação é vedado com uma mola, e a pressão do ar e da água é usada para fazer com que o ar e a água de alta pressão entrem na parede interna dos anéis de vedação superior e inferior, respectivamente, fazendo com que eles se expandam para dentro e aumentem o efeito de vedação .


2. Peça do motor pneumático: É composta por rotor, turbina, rolamento, etc. Utiliza ar comprimido como energia para impactar a turbina e fazer o rotor funcionar.


3. Parte de fluxo: Consiste em uma roda d'água, voluta, tampa da bomba, sede da bomba, etc. A roda d'água é instalada no eixo do rotor na cavidade da voluta. O ar comprimido é enviado pela entrada de ar. O rotor gira para acionar a roda d'água. A água na roda d'água é pressionada na voluta sob a ação da força centrífuga e descarregada.


A água flui pelo canal de vórtice e é descarregada pelo tubo de saída.


Parâmetros técnicos das bombas submersíveis pneumáticas de mineração da série FQW























































































Modelo de bomba de água



Dados limitados


M3/hora



Elevação nominal


eu



pressão no trabalho


MPa



Consumo de ar


M3/min



qualidade


kg



Dimensões


milímetros



FQW60-20/K






60



20



0,5



8



38



610Xφ450






FQW50-25/W






50



25



0,5



8



35



462Xφ347






FQW48-12/W






48



12



0,5



8



35



462Xφ347






FQW40-20/W






40



20



0,5



8



35



462Xφ347






FQW30-18/W






30



18



0,5



8



35



462Xφ347






FQW25-50/W






25



50



0,5



8



34



462Xφ347






FQW20-40/W






20



40



0,5



8



34



462Xφ347






FQW20-25/W



20



25



0,5



8



34



462Xφ347
