Especificações

Unidades

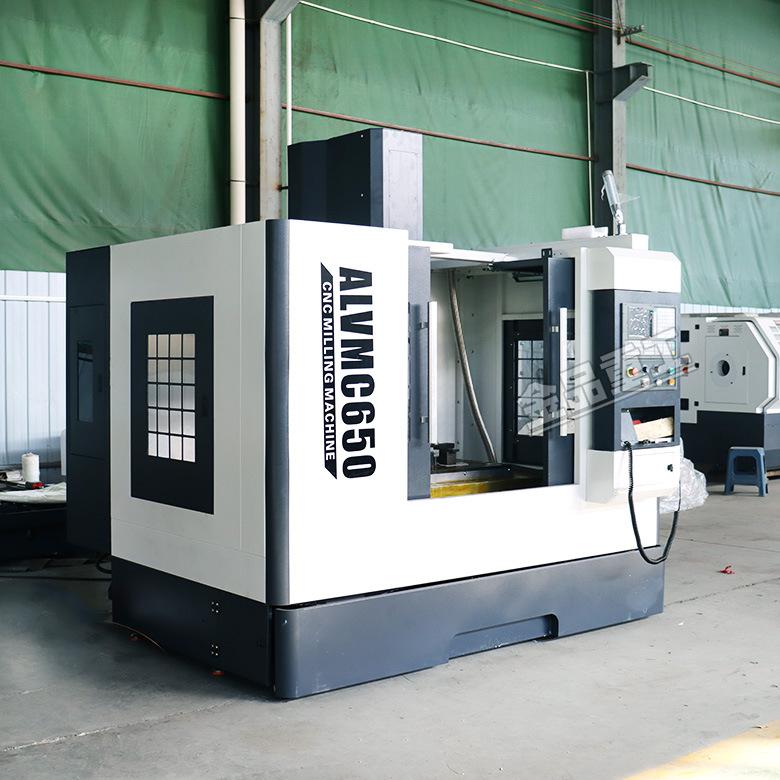

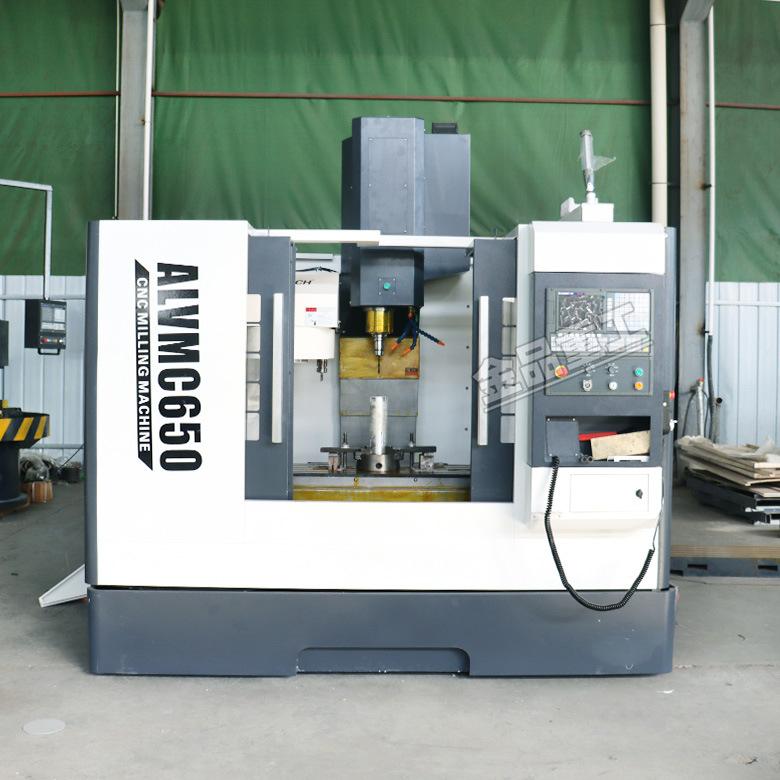

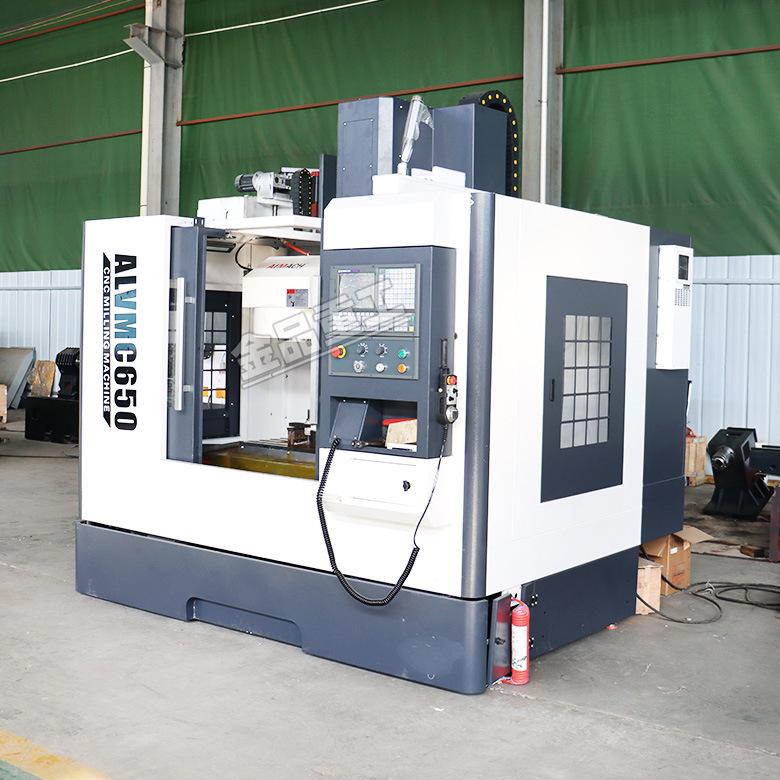

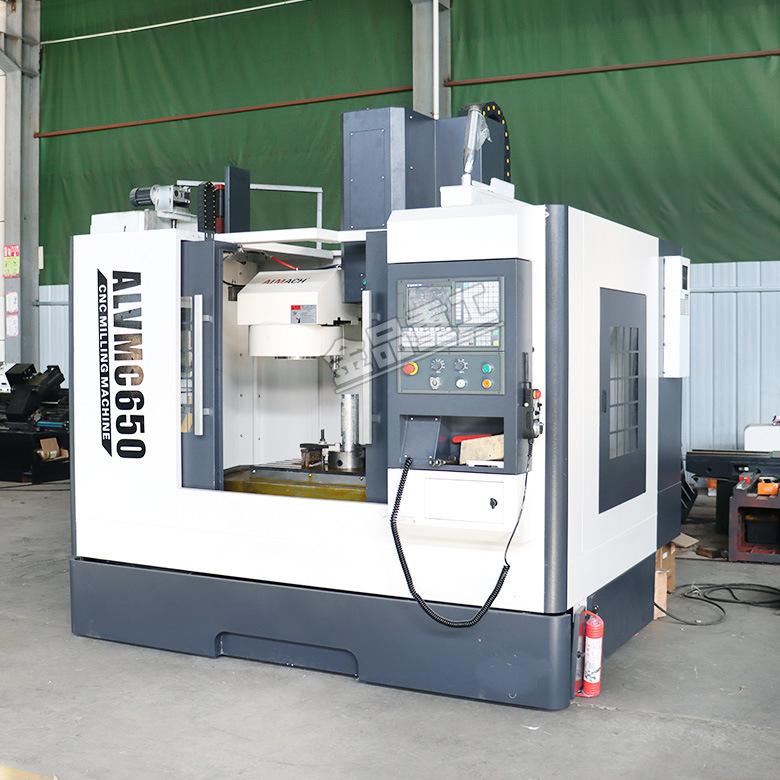

VMC650

Tamanho da plataforma de trabalho Tamanho da mesa

milímetros

800x400

Curso do eixo X curso do eixo X

milímetros

650

Curso do eixo Y, curso do eixo y

milímetros

400

Curso do eixo Z Curso do eixo Z

milímetros

500

Carga máxima da mesa de trabalho da bancada

kg

400

Ranhura em forma de T (quantidade-largura-lacuna) Ranhura em T (número-largura-passo)

3-18x125

Eixo principal Max.fuso especial

rpm

8000 (Opcional: 10000)

Eixo cônico

milímetros

BT40

POTÊNCIA DO MOTOR PRINCIPAL

kW

5.5

Velocidade de movimento rápido do eixo X/Y/Z velocidade de deslocamento rápido x/y/z

m/min

24/24/20 (Opcional:48/48/36)

Velocidade de avanço de corte

mm/min

1-10000

Tipo de trilho guia

Linha ferroviária trilho linear

Distância do centro do fuso à superfície da coluna

Distância do eixo do fuso à superfície da coluna

milímetros

469

Distância da extremidade do fuso à superfície da mesa de trabalho

Distância entre a ponta do fuso e a superfície da mesa de trabalho

milímetros

100-600

Precisão de posicionamento Conta de posicionamento

milímetros

±0,0075

Precisão de posicionamento de repetição Precisão de posicionamento de repetição

milímetros

±0,005

REVISTA DE FERRAMENTAS DE LÂMINA

Sem braço 16 (Opcional: Disco Braço 24)

Diâmetro Máx. da Ferramenta

milímetros

Φ90

Peso máximo da ferramenta

kg

8

Peso da máquina Peso da máquina

kg

4000

Dimensão global

milímetros

2400x2000x2550
