Parâmetros técnicos:

Natureza do módulo: impulso não isolado (BOOST)

Modo de retificação: retificação assíncrona

Corrente de entrada: 4A (máximo), sem carga 18mA (entrada de 5V, saída de 8V, sem carga menor que 18mA. Quanto maior a tensão, maior a corrente sem carga.)

Eficiência de conversão: <94% (quanto maior a diferença de pressão, menor a eficiência)

Frequência de comutação: 400KHz

Ondulação de saída: 50mV (quanto maior a tensão, maior a corrente, maior a ondulação)

Regulação de carga: ±0,5%

Regulação de tensão: ±0,5%

Temperatura de trabalho: -40℃~ +85℃

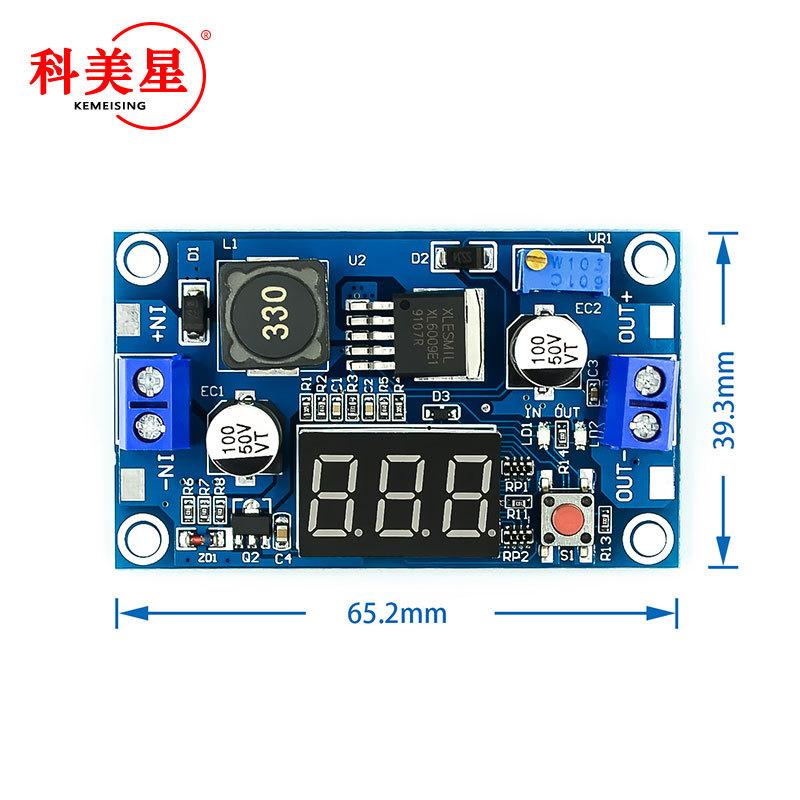

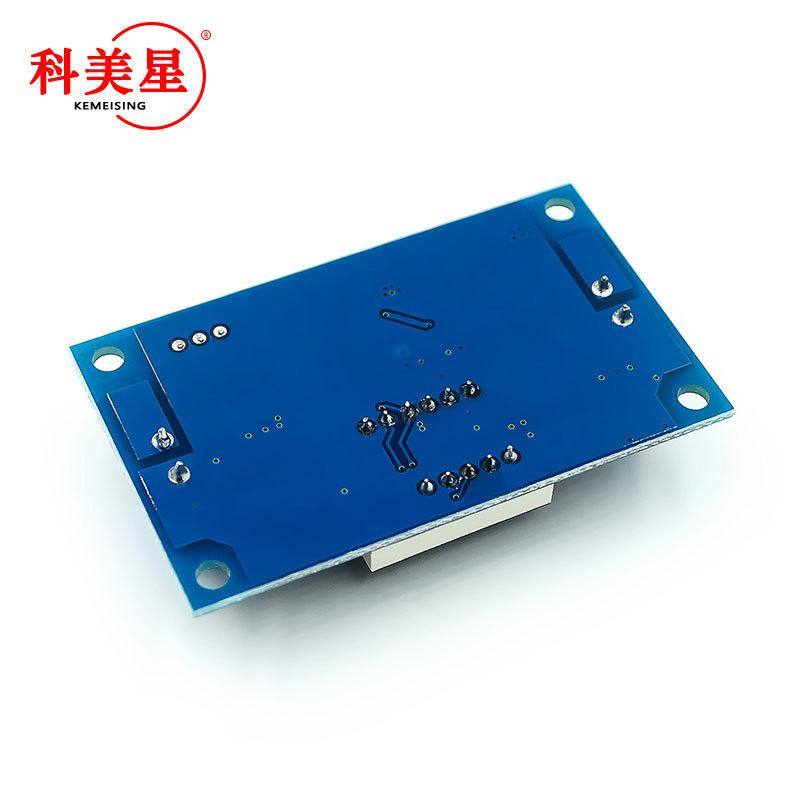

Dimensões: 65 mm * 39 mm * 14 mm (comprimento * largura * altura)

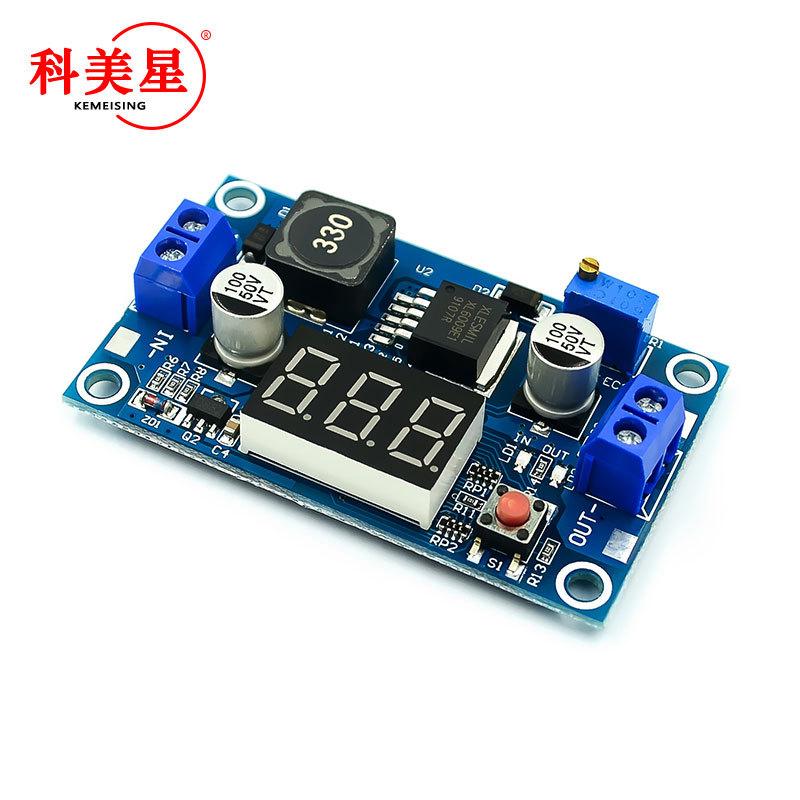

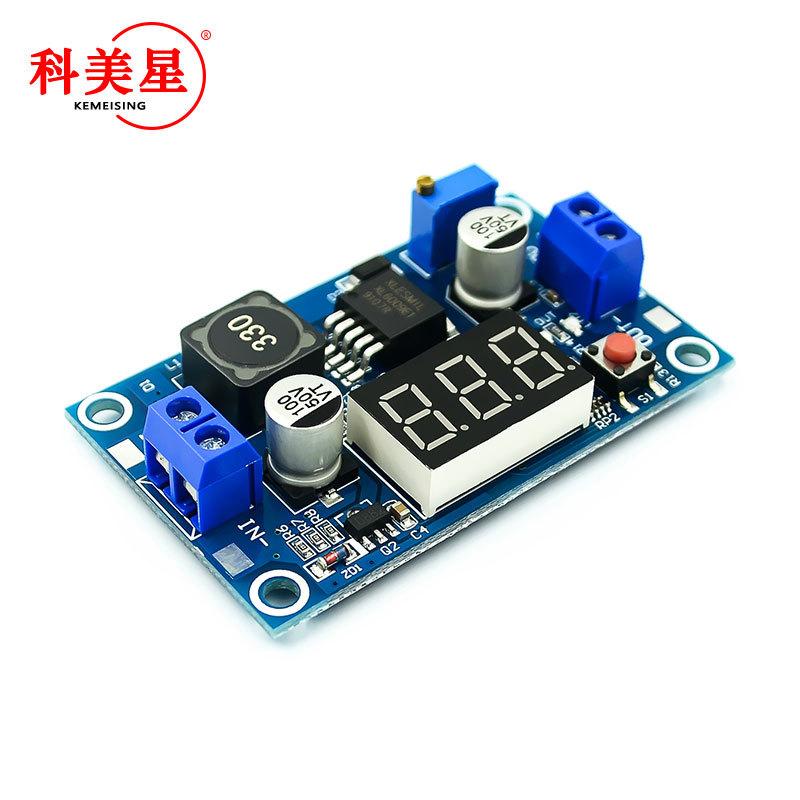

● Com indicador de exibição de entrada e indicador de exibição de saída, o indicador IN acende quando o tubo digital exibe a tensão de entrada e o indicador OUT acende quando o tubo digital exibe a tensão de saída

Instruções de ligação

IN+: entrada positiva

IN-: Entrada negativa

OUT+: Saída positiva

OUT-: saída negativa

outras instruções:

XL6009É um4AAumento de alto desempenho da corrente de comutação (IMPULSIONAR) módulo. Este módulo utiliza a tecnologia de comutação de alta frequência de segunda geraçãoXL6009E1O chip principal tem desempenho muito superior à tecnologia da geração anterior.LM2577。XL6009O módulo boost tem menor custo e melhor desempenho.LM2577Os módulos estão sendo eliminados gradualmente.

●Com blocos de terminais, é fácil de usar mesmo sem ferro de solda, e os pontos de conexão do fio de solda são reservados.

●Com proteção contra superaquecimento e função de proteção contra curto-circuito

●Tamanho: 65*39*14mm

Peso: 24g

Referência de amostra de comparação de teste:

digitar5V saída12 V 0,8 A 9,6 W

digitar7,4 V saída12V 1,5A 18W

digitar12V saída15V 2A 30W

digitar12V saída16V 2A 32W

digitar12V saída18 V 1,6 A 28,8 W

digitar12V saída19 V 1,5 A 28,5 W

digitar12V saída24V 1 A 24W

digitar3V saída12 V 0,4 A 4,8 W

Escopo de aplicação:

Este módulo pode ser usado no campo de reforço onde a tensão de saída é maior que a tensão de entrada, como baterias, transformadores de energia, fontes de alimentação reguladas por tensão ajustável DIY, fontes de alimentação de notebook de 24 V montadas em veículos, redução de tensão de equipamentos industriais, 9 V para 12 V, 12 V para 18 V, 18 V para 24 V, etc.
