Visão geral
O giroinclinômetro de furo congelado JTL-40D é um produto projetado para se adaptar à inspeção de qualidade de furos de pequeno diâmetro. Os inclinômetros comuns usam bússolas ou sensores magnéticos para determinar o azimute do furo medindo o campo geomagnético. Em áreas de mineração magnética ou em tubos de aço, o campo geomagnético que pode ser detectado pela bússola ou sensor magnético é afetado pelo corpo magnético, então o azimute do furo não pode ser determinado. Portanto, em um ambiente magnético forte, o azimute é medido por um giroscópio que não depende do campo geomagnético. Existem muitos tipos de giroscópios. O giroinclinômetro de furo congelado JTL-40D usa um giroscópio de fibra óptica, que melhorou muito o desempenho em comparação com outros giroscópios. Por exemplo, o desvio zero de giroscópios mecânicos do tipo quadro e giroscópios micromecânicos de silício é grande, a vida útil é curta, a estrutura é complexa, o uso é inconveniente e o custo de manutenção é alto. O giroscópio de fibra óptica é um sensor altamente sensível que pode detectar a velocidade de rotação da Terra. Ele não precisa ser calibrado no solo quando usado. Ele pode encontrar o norte de forma autônoma. O valor do azimute obtido é o azimute norte verdadeiro da inclinação do furo, o que é muito conveniente de usar. Embora seja caro, ele tem muitas vantagens, como alta precisão, tamanho pequeno, peso leve, pequeno desvio zero, longa vida útil e fácil manutenção. O giroinclinômetro de furo congelado JTL-40D usa um sensor de aceleração da gravidade para medir o ângulo superior. Comparado com outros tipos de sensores, ele tem as características de alta precisão e desempenho estável. O giroinclinômetro de furo congelado JTL-40D é um bom equipamento para medição de curvatura de furo. O giroinclinômetro de furo congelado JTL-40D pertence ao giroinclinômetro norte auto-buscador. O giroinclinômetro norte auto-buscador pode ser chamado de inclinômetro que pode ser usado em qualquer região (hemisfério norte e sul) e em qualquer ocasião (magnético, não magnético, furo aberto, furo de revestimento, tubo de perfuração).
Especificações principais
1. Faixa de medição do ângulo do vértice: 0º~6º Precisão de medição: ±0,05º; Resolução: 0,001º
2. Faixa de medição de azimute: 0º~360º Precisão de medição: melhor que ±4º (latitude 0º~45º)
3. Método de medição: medição pontual
4. Tempo de busca do norte: ≤ 2 minutos
5. Profundidade de medição: 2000 metros
6. Fonte de alimentação de trabalho: CA 220 V ± 15%; frequência 50 Hz; corrente ≤ 1 A
7. Ambiente de trabalho do instrumento de solo: temperatura: -10℃~+50℃; umidade: ≤90%
8. Dimensões do instrumento de solo: (330×3280×115) mm; Peso: 2,5 kg
9. Ambiente de trabalho do instrumento de fundo de poço: temperatura: -10℃~50℃; resistência à pressão: 20MPa

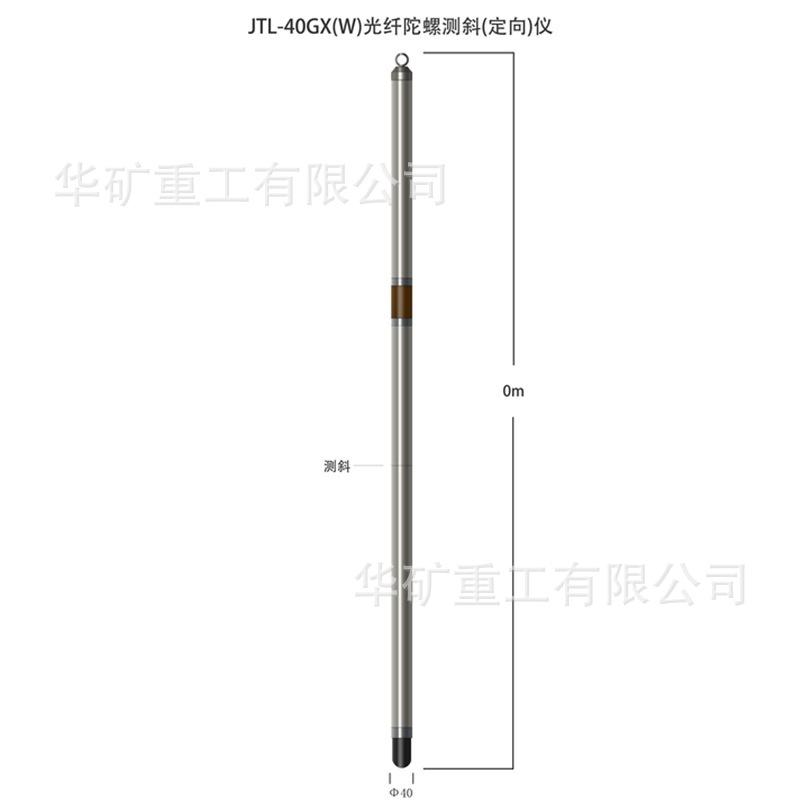

10. Dimensões do instrumento de fundo de poço: Φ40×2200mm; peso: ≤10kg
11. Sinal de saída do instrumento de fundo de poço: codificação de pulso bipolar ±12V
12. Abertura máxima de teste do centralizador: 72 mm;
