1. Parâmetros e indicadores técnicos
Faixa de temperatura operacional: -25~85℃
Carga nominal: DC 0,1A 120V
Resistência de contato: ≤0,03Ω
Resistência de isolamento: ≥100MΩ
Força de ação: 1,3±0,5N/
Tensão suportável: AC 500V (50Hz)/min
Vida útil: 10.000 vezes
2. Instruções de fabricação do processo

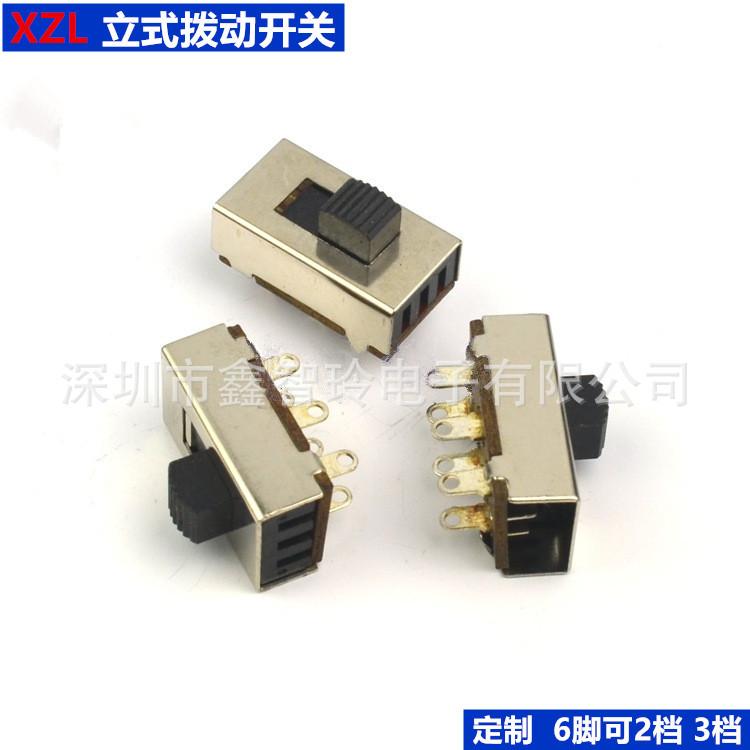

O interruptor de alavanca é montado principalmente a partir dos seguintes componentes por meio de processos correspondentes:
1. Invólucro de ferro (material: geralmente ferro; processo de tratamento: por meio de niquelagem ou processo de escurecimento para evitar oxidação)
2. Cabo de plástico (material: geralmente material POM. Se houver requisitos de retardante de fogo e resistência a altas temperaturas, o material de nylon PA é frequentemente usado. Processo de processamento: moldagem por injeção)
3. Terminal (material: geralmente bronze fosforoso; tecnologia de processamento: galvanoplastia de prata)
4. Placa de base isolante (material: baquelite; tecnologia de processamento: estampagem)
5. Chip de contato (material: geralmente bronze fosforoso; tecnologia de processamento: galvanoplastia de prata)
6. Contas de ondas redondas (material: geralmente aço inoxidável; tecnologia de processamento: niquelagem)
7. Estilingue (material: bronze; tecnologia de processamento: estampagem)
8. Óleo decorativo (material: um tipo de óleo vermelho ou óleo químico verde, aplicado na área de contato entre o terminal e a placa de base para decoração. Geralmente é necessário ser atóxico e ecologicamente correto)
3. Trocar discussão
O interruptor de alternância liga ou desliga o circuito girando a alavanca do interruptor. Variedades comumente usadas de interruptores de alternância incluem unipolar de duas posições, unipolar de três posições, bipolar de duas posições e bipolar de três posições. Eles são geralmente usados em circuitos de baixa tensão e têm as características de ação deslizante flexível e desempenho estável e confiável. Interruptores de alternância Principalmente e amplamente usados em: vários instrumentos/equipamentos de medidores, vários brinquedos elétricos, máquinas de fax, equipamentos de áudio, equipamentos médicos, equipamentos de beleza e outros campos de produtos eletrônicos!
4. Escopo de aplicação
1. Produtos de áudio e vídeo: alto-falantes MP3, MP4;
2. Produtos digitais: câmeras digitais, câmeras de vídeo digitais, etc.;
3. Produtos de comunicação: telefones celulares, telefones automotivos, telefones, equipamentos de construção, PDAs, etc.;
4. Produtos de segurança: videoporteiros, monitores, etc.;
5. Brinquedos: brinquedos eletrônicos, etc.;
6. Produtos de informática: câmeras, etc.;
7. Equipamentos de ginástica: balança eletrônica de gordura corporal, esteira, etc.;
8. Equipamentos médicos: monitor de pressão arterial, sistema de chamada hospitalar, etc.
5. Coisas a serem observadas ao usar o interruptor de alternância
1. Use produtos químicos com cautela
Como a placa inferior do interruptor é feita de resina sintética, como policarbonato, o potenciômetro deve ser evitado de ser exposto a atmosferas fortes de produtos químicos, como amônia, aminas, soluções alcalinas, hidrocarbonetos, cetonas, ésteres e halocarbonos.
2. Use o fluxo com cautela
Fluxos solúveis em água devem ser evitados durante a soldagem, pois eles terão efeitos adversos no metal e em outros materiais que compõem o interruptor.
3. Solda
O projeto da fiação e o método de soldagem devem evitar que o estanho derretido flua para a superfície plana da placa de circuito impresso, o que pode causar mau contato.
4. Trabalho em baixa temperatura
Quando o produto for usado em ambientes de baixa temperatura, como rádios de carro ou aparelhos de som de carro em zonas frias, nossa empresa fornecerá produtos com sensação confortável de acordo com os requisitos do cliente. Especifique isso ao fazer o pedido.
5. Comprimento da alça deslizante
Quanto menor o comprimento, melhor (pelo menos 5 mm). Quando a largura A da alça deslizante permanece inalterada, quanto menor o comprimento da alça deslizante, melhor a sensação. Além disso, quanto mais alto o ponto de saída, pior a sensação.
6. Braço de acionamento
Nunca faça o ponto de operação muito longe da linha central da alça deslizante. Pelo mesmo motivo, quanto menor a distância B entre os dois, melhor.
6. Características de desempenho do interruptor de alternância
O interruptor de alternância é uma nova geração de dispositivo de interruptor fotoelétrico fabricado usando tecnologia de circuito integrado e tecnologia de dispositivo de superfície SMT. Ele tem funções inteligentes como atraso, expansão, sincronização externa, anti-interferência mútua, alta confiabilidade, área de trabalho estável e autodiagnóstico. Este novo interruptor fotoelétrico é um interruptor eletrônico de sistema de detecção fotoelétrica ativa que usa modulação de pulso. As fontes de luz fria usadas incluem luz infravermelha, luz vermelha, luz verde, luz azul, etc., que podem ser ligadas e desligadas de forma rápida e fácil sem contato ou danos. Controle o estado e o movimento de vários sólidos, líquidos, corpos transparentes, corpos pretos, corpos moles, fumaça e outras substâncias.
O interruptor de deslocamento do tipo contato que aciona o interruptor à prova d'água e à prova de explosão tem deficiências como baixa velocidade de resposta, baixa precisão, danos fáceis ao objeto detectado pela detecção de contato e vida útil curta. O interruptor de proximidade do transistor tem uma curta distância operacional e não pode detectar diretamente materiais não metálicos. No entanto, o novo interruptor fotoelétrico supera as deficiências acima e tem tamanho pequeno, múltiplas funções, longa vida útil, alta precisão, velocidade de resposta rápida, longa distância de detecção e forte resistência à luz, eletricidade e interferência magnética.
Introdução às variedades e especificações de desempenho mecânico de interruptores de alternância. O interruptor de alternância é usado para conectar ou desconectar o circuito girando a manivela do interruptor, atingindo assim o propósito de alternar o circuito. Variedades comumente usadas de interruptores de alternância incluem unipolar de duas posições, unipolar de três posições, bipolar de duas posições e bipolar de três posições. Eles são geralmente usados em circuitos de baixa tensão e têm as características de ação deslizante flexível e desempenho estável e confiável.
