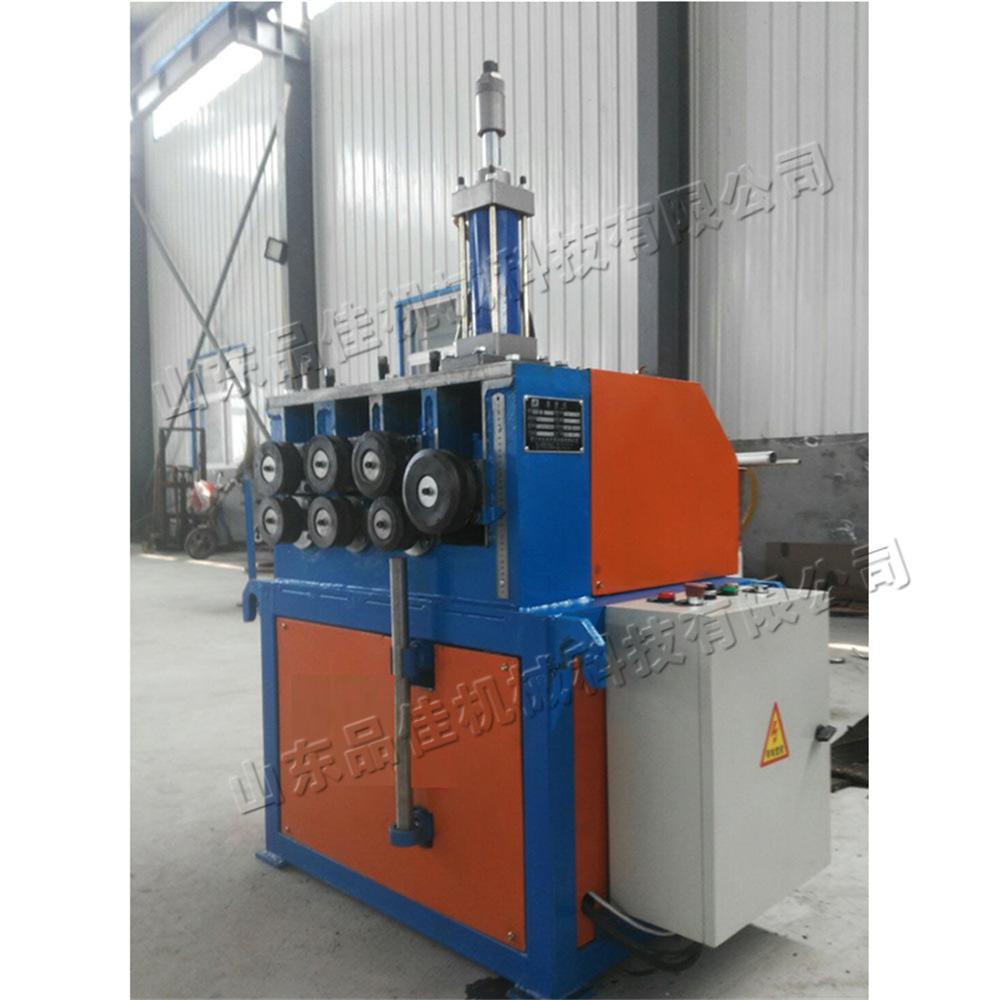

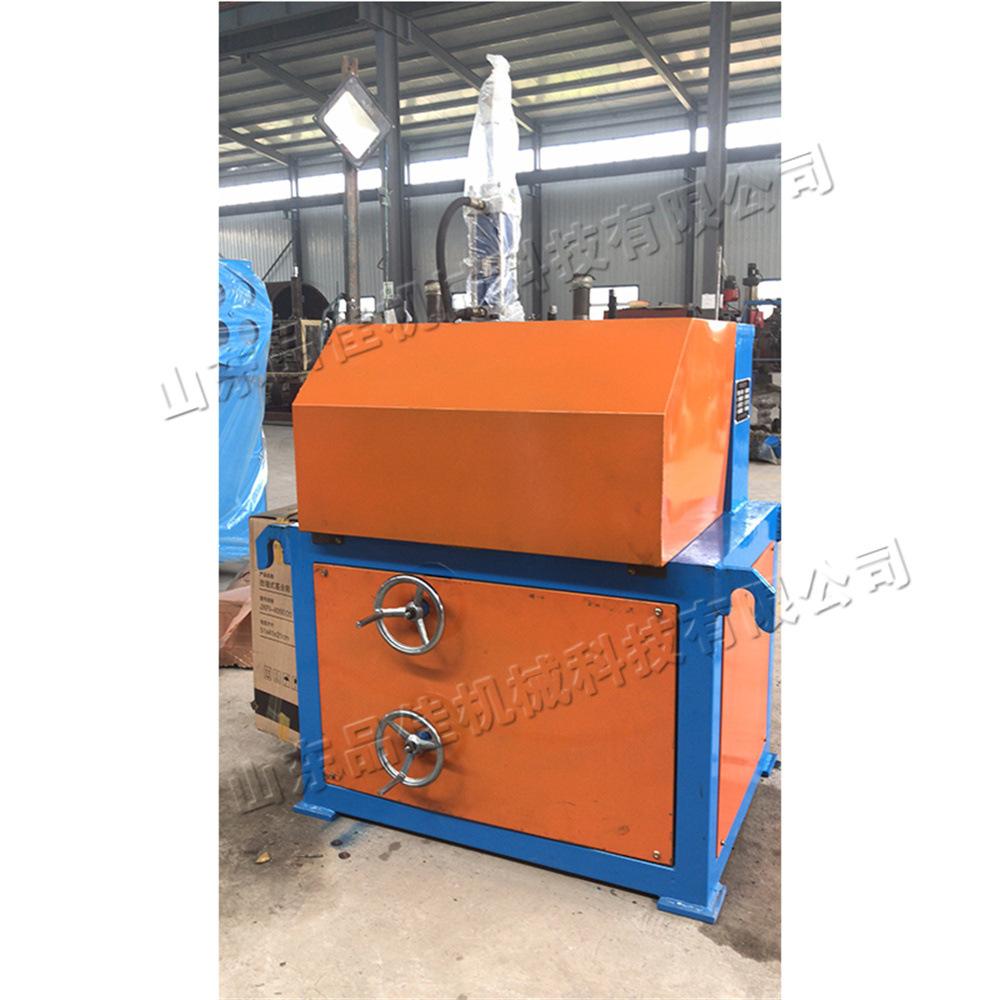

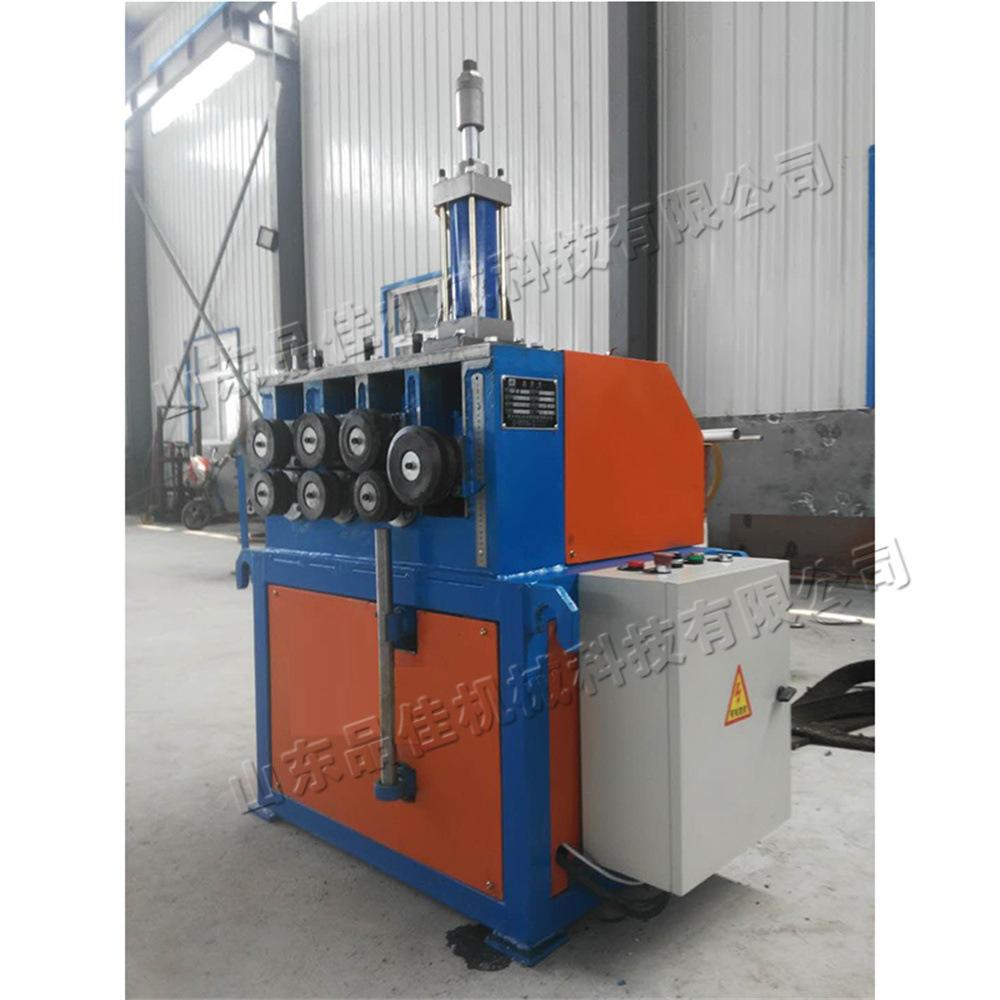

A máquina de bobina 25/30/45/75 é um tipo de equipamento usado para dobrar bobinas de evaporadores, trocadores de calor, etc. Ela pode dobrar tubos de metal em formas simples de pequeno diâmetro, arcos ou espirais sem alterar as características da seção transversal. É amplamente usada em evaporadores, trocadores de calor, petróleo, indústria química, energia hidrelétrica, estruturas metálicas e indústrias de fabricação de máquinas. Ela tem uma estrutura razoável, tamanho pequeno, fácil operação e manutenção e uso confiável.
Dimensões: Comprimento, largura e altura 1800*1600*1700mm, peso 3,2T
Potência do motor principal 7,5 kW Motor hidráulico 3 kW zuiDiâmetro grande da bobina76×6milímetros
|
modelo Parâmetros técnicos |
25 |
30 |
45 |
75 |
|
|
Módulo de flexão máxima do perfil Cm3 |
1 |
5 |
12 |
21 |
|
|
Velocidade de flexão r/min |
5.6 |
5.6 |
5,0 |
2.8 |
|
|
Limite de rendimento do perfil MPa |
345 |
345 |
345 |
345 |
|
|
Impulso do cilindro T |
Manual |
8 |
18 |
25 |
|
|
Aço redondo |
Maior modelo de seção transversal |
18 |
F25 |
38 |
48 |
|
Raio de curvatura mínimo |
30 |
50 |
80 |
100 |
|
|
Dobramento de aço plano |
Maior modelo de seção transversal |
5×30 |
6×30 |
12x70 |
25x80 |
|
Raio de curvatura mínimo |
90 |
90 |
150 |
150 |
|
|
tubo redondo |
Maior modelo de seção transversal |
Ø25×2 |
Ф32×3 |
45x5 |
76x6 |
|
Raio de curvatura mínimo |
65 |
80 |
115 |
190 |
|
|
Modelo de menor seção transversal |
Ø8×1,5 |
Ф6×1 |
20x1,5 |
20x1,5 |
|
|
Raio de curvatura mínimo |
30 |
30 |
60 |
80 |
|
|
tubo quadrado |
Maior modelo de seção transversal |
25×25×2,5 |
30×30×2,5 |
50x50x6 |
80x80x6 |
|
Raio de curvatura mínimo |
150 |
150 |
250 |
300 |
|
|
Modelo de menor seção transversal |
10×2 |
10×2 |
20x2 |
20x2 |
|
|
Raio de curvatura mínimo |
40 |
40 |
60 |
80 |
|
-
1. Descrição do fornecimento
Os produtos são produzidos por fabricantes e a qualidade é garantida.
-
2. Sobre o tamanho
O produto é projetado e fabricado por engenheiros. Haverá um erro de 2mm após a medição manual. Consulte o gerente de negócios para obter detalhes.
-
3. Sobre cor
Os produtos são pulverizados e cumprem rigorosamente as normas de fábrica. Haverá uma pequena irregularidade na pulverização manual. Consulte-nos para perguntas específicas.
-
4. Sobre atendimento ao cliente
-
Devido à movimentada recepção, o atendimento ao cliente não é bom o suficiente, os clientes podem ligar para o gerente de vendas para discutir informações de cooperação
-
5. Sobre entrega
-
Devido a diferentes lotes e especificações de mercadorias e diferentes endereços de entrega, as mercadorias são pequenas e os pedidos com pequenas quantidades são todos entregues por serviço expresso. Para outros produtos, consulte as sugestões do gerente de negócios.
