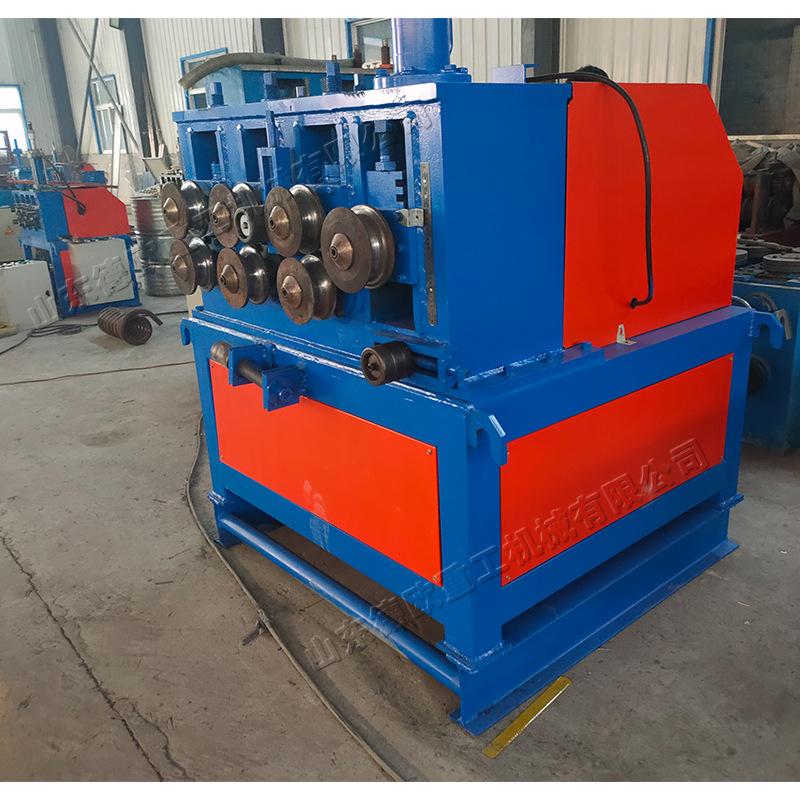

WFY7-75 máquina de bobina de tubo de perfil tubo redondo arco de tubo quadrado máquina de dobra de sete eixos canal de aço ângulo de aço máquina de rolamento
Contato: Sr. Ouyang:
Lembrete caloroso: os preços online e as imagens dos parâmetros são apenas para referência. Ligue para verificar os parâmetros da máquina e modelos detalhados.
Ano fiscal de 7 a 25/30/45/75A máquina de bobina é um tipo de equipamento usado para dobrar bobinas de evaporadores, trocadores de calor, etc. Ela pode dobrar tubos de metal em formas simples de pequeno diâmetro, arcos ou espirais sem alterar as características da seção transversal. É amplamente utilizado em'Evaporador, trocador de calor, petróleo, indústria química, energia hidrelétrica, estrutura metálica e indústrias de fabricação de máquinas. Tem estrutura razoável, tamanho pequeno, operação e manutenção convenientes e uso confiável.
Dimensões totais: comprimento, largura e altura1800*1600*1700 milímetros,peso3.2Toneladas, potência do motor principal7,5 kWMotor hidráulico3 kW
zuiDiâmetro grande da bobina76×6mm
modelo Parâmetros técnicos | Ano Fiscal de 7 a 25 | Ano Fiscal de 7 a 30 de setembro | Ano Fiscal Semanal 7-45 | Ano fiscal de 7 a 75 | |
PerfilzuiMódulo máximo de flexão da seçãocm3 | 1 | 5 | 12 | 21 | |
Velocidade de flexãorpm | 5.6 | 5.6 | 5,0 | 2.8 | |
Rendimento do perfilMPa | 345 | 345 | 345 | 345 | |
Impulso do cilindroT | Manual | 8 | 18 | 25 | |
Aço redondo | zuiModelo de grande seção transversal | 18 | F25 | 38 | 48 |
zuiRaio de curvatura pequenomilímetros | 30 | 50 | 80 | 100 | |
Dobramento de aço plano | zuiModelo de grande seção transversal | 5×30 | 6×30 | 12x70 | 25x80 |
zuiRaio de curvatura pequenomilímetros | 90 | 90 | 150 | 150 | |
tubo redondo | zuiModelo de grande seção transversal | Ø25×2 | Ф32×3 | 45x5 | 76x6 |
zuiRaio de curvatura pequenomilímetros | 65 | 80 | 115 | 190 | |
zuiModelos de pequenas seções transversais | Ø8×1,5 | Ф6×1 | 20x1,5 | 20x1,5 | |
zuiRaio de curvatura pequenomilímetros | 30 | 30 | 60 | 80 | |
tubo quadrado | zuiModelo de grande seção transversal | 25×25×2,5 | 30×30×2,5 | 50x50x6 | 80x80x6 |
zuiRaio de curvatura pequenomilímetros | 150 | 150 | 250 | 300 | |
zuiModelos de pequenas seções transversais | 10×2 | 10×2 | 20x2 | 20x2 | |
zuiRaio de curvatura pequenomilímetros | 40 | 40 | 60 | 80 | |
