Para resolver as deficiências do suporte da viga frontal do tubo artificial durante o desenvolvimento de túneis de minas de carvão, melhorar a mecanização da escavação abrangente e concretizar uma tecnologia de escavação rápida e segura, nossa empresa desenvolveu um dispositivo de suporte temporário aerotransportado para concretizar uma tecnologia de suporte segura, confiável e rápida para a área superior vazia, o que melhora muito a segurança da produção de escavação, melhora muito a eficiência da produção e tem grandes benefícios econômicos e sociais.

O dispositivo de suporte temporário aerotransportado é uma solução completa proposta pela nossa empresa para resolver o problema de suporte temporário frontal para escavação. Seu surgimento mudará a forma tradicional de suporte temporário do feixe de detecção antes da canalização. Ele pode aplicar efetivamente a força de suporte inicial ao telhado, desempenhar verdadeiramente o papel de proteção de segurança ativa, reduzir significativamente o tempo de suporte temporário e reduzir bastante a intensidade de trabalho dos funcionários. , melhorar significativamente a eficiência do trabalho.

O dispositivo possui uma estrutura engenhosa, desempenho confiável, fácil instalação, ampla gama de aplicações e pode ser combinado com vários modelos. O processo de trabalho está em conformidade com as disposições pertinentes dos "Regulamentos de Segurança em Minas de Carvão". O produto passou por muitas inspeções rigorosas no local e foi calorosamente elogiado pela maioria dos trabalhadores da linha de frente.

Principais características do dispositivo de suporte temporário aerotransportado

1. A área de apoio é grande e a força de apoio inicial é relativamente grande.

2. Ele pode ser suavemente aberto e retraído na condição de trabalho do túnel de teto baixo.

3. A estação de bombeamento da perfuradora de túnel é usada como potência, com controle hidráulico total, operação suave e implantação rápida, o que contribui para a autoproteção da máquina.

4. A estrutura é engenhosa, o layout é razoável e as tubulações hidráulicas do mecanismo móvel são todas feitas de mangueiras de alta pressão.

5. Reduzir significativamente o tempo de suporte temporário, reduzir significativamente a intensidade do trabalho dos funcionários, melhorar significativamente a eficiência do trabalho e garantir efetivamente a segurança do trabalho de proteção da âncora.

Principais parâmetros técnicos do dispositivo de suporte temporário aerotransportado

Nº Nome do parâmetro Valor do parâmetro Observações

1. Altura do túnel aplicável 2,5 ~ 4,5 m

2. Resistência de trabalho nominal 20kN

3. A área de suporte 1,8m×2m pode ser feita de acordo com as necessidades do usuário

4. Suporte 1m ~ 1,8m além da cabeça de explosão

5. Pressão do sistema 16MPa

6. A estrutura superior pode ser inclinada ≤20 graus e estendida 45 graus

7. O peso de toda a máquina é de cerca de 1000Kg

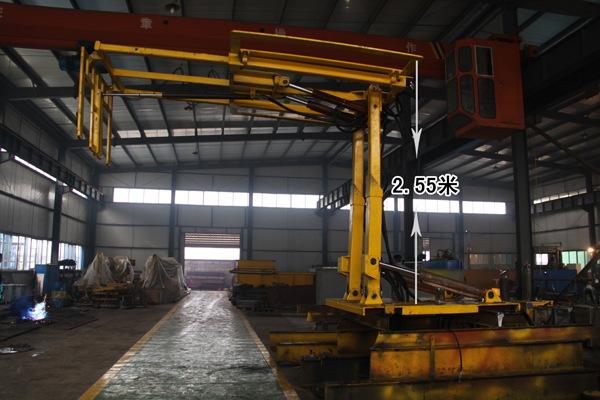

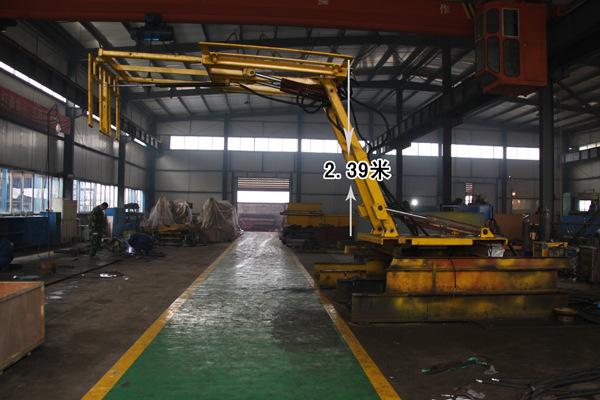

Estrutura e princípio de funcionamento do dispositivo de suporte temporário aerotransportado

Estrutura: Consiste em uma estrutura de viga superior, conector, estrutura principal, cilindro de óleo, trava bidirecional plug-in, oleoduto de alta pressão, válvula desviadora e coletora, válvula de três vias de duas posições, válvula de operação de controle, etc. .

Princípio: Durante o funcionamento, a estação de bombeamento da máquina de perfuração de túneis fornece óleo, que passa pela válvula de três vias de duas posições, a válvula de alívio para a válvula de operação e é dividido pela válvula de desvio e coleta para entrar na trava bidirecional.

A trava bidirecional abre e entra no cilindro de óleo, a estrutura principal abre e sobe, e a estrutura superior abre e sobe até a altura e o ângulo necessários pararem.

Escopo de aplicação do dispositivo de suporte temporário aerotransportado

É adequado para túneis retangulares, de telhado inclinado, trapezoidais e arqueados com uma altura de túnel de 2,5 a 4,5 metros. Pode ser combinado com vários tipos de máquinas de perfuração de túneis.
