Breve introdução do dispositivo de suporte temporário aerotransportado:

Atualmente, o suporte de âncora é amplamente utilizado na escavação de túneis de minas de carvão em meu país. O apoio temporário deve ser realizado antes do apoio da âncora. O método de suporte temporário geralmente usa múltiplas vigas de exploração frontais para serem penduradas ao longo da direção do túnel nas hastes de ancoragem apoiadas na placa superior para explorar a área superior vazia, o que desempenha um papel na proteção da placa superior e evitando que o colapso do telhado cause ferimentos pessoais e morte acidentes.

As desvantagens deste método de suporte são:

1.O apoio da viga de exploração frontal à área superior vazia é um suporte passivo, sem força de apoio inicial e com pouca segurança.

2.O feixe de exploração frontal está em contato pontual ou linear com a placa superior e não pode fornecer proteção eficaz para a área superior vazia.

3.O processo de operação é complicado, é necessário movimento manual, a intensidade de trabalho é alta, a velocidade de suporte temporário é lenta e a eficiência é baixa.

4. Os operadores devem entrar na área superior vazia para realizar operações de montagem, o que representa um enorme risco à segurança.

Princípio estrutural do dispositivo de suporte temporário aerotransportado:

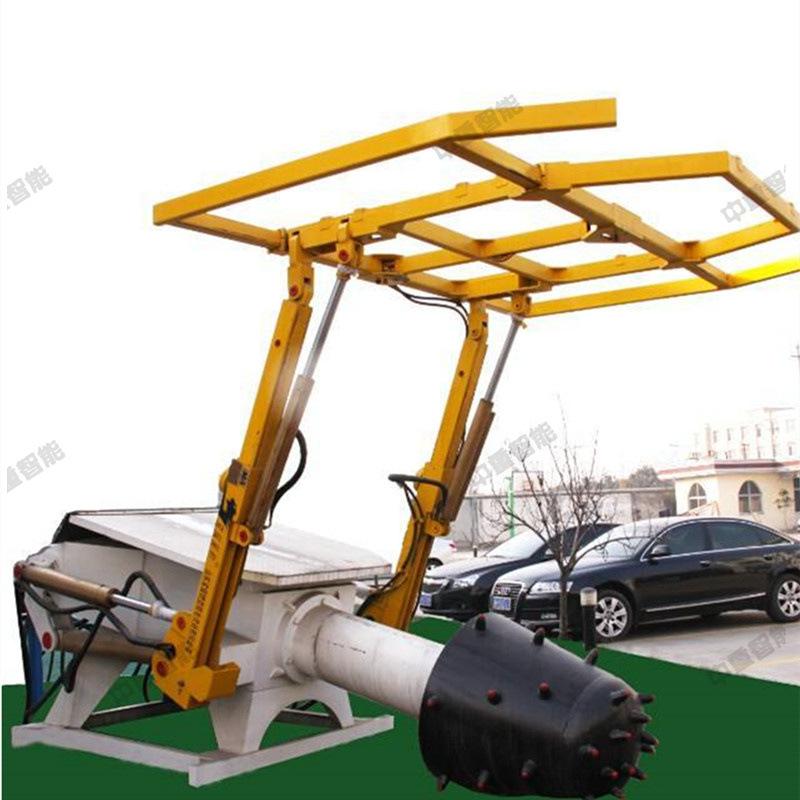

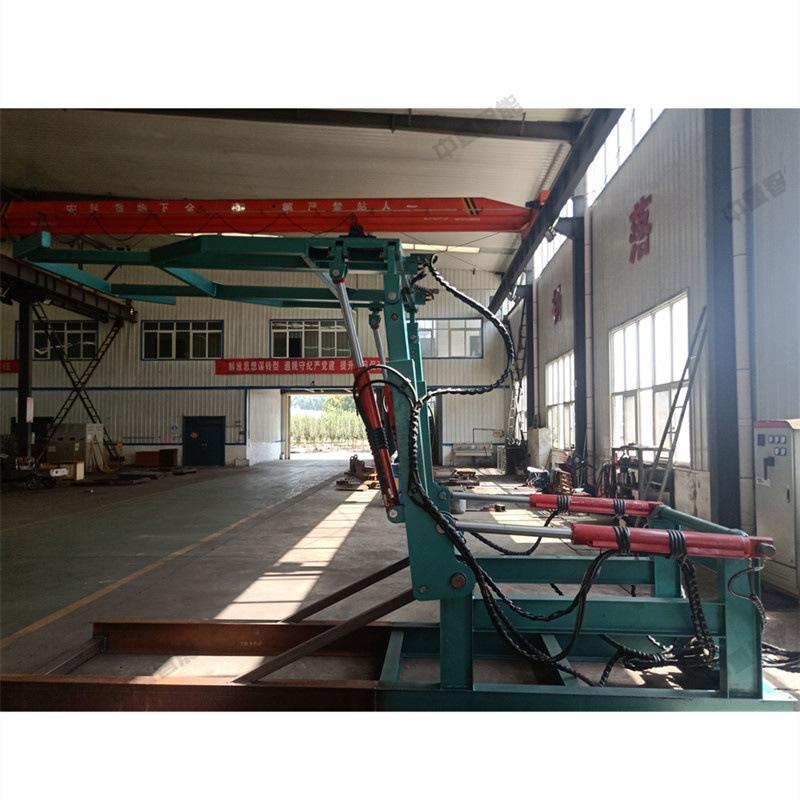

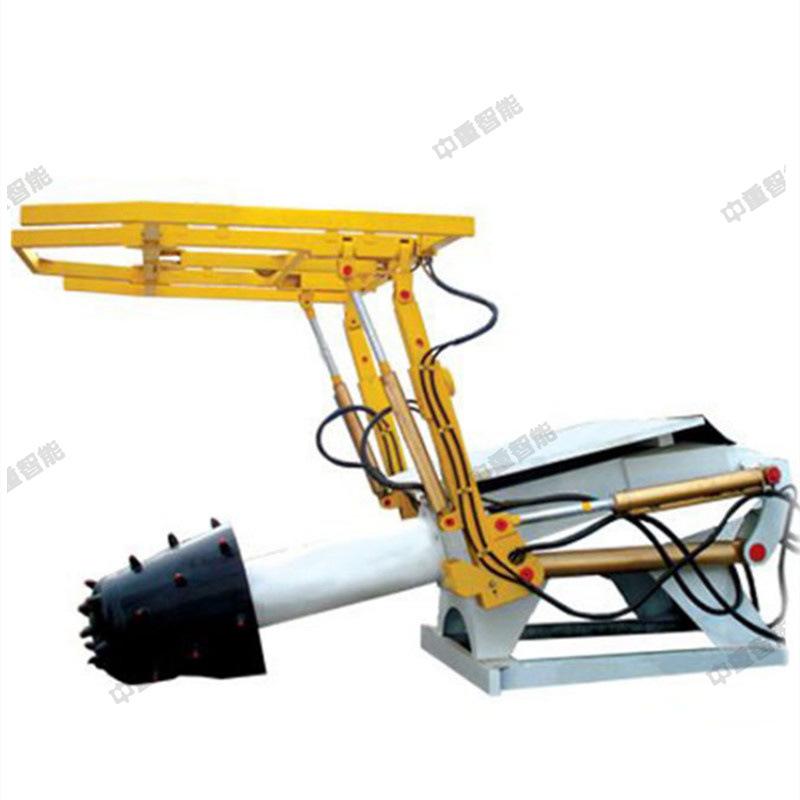

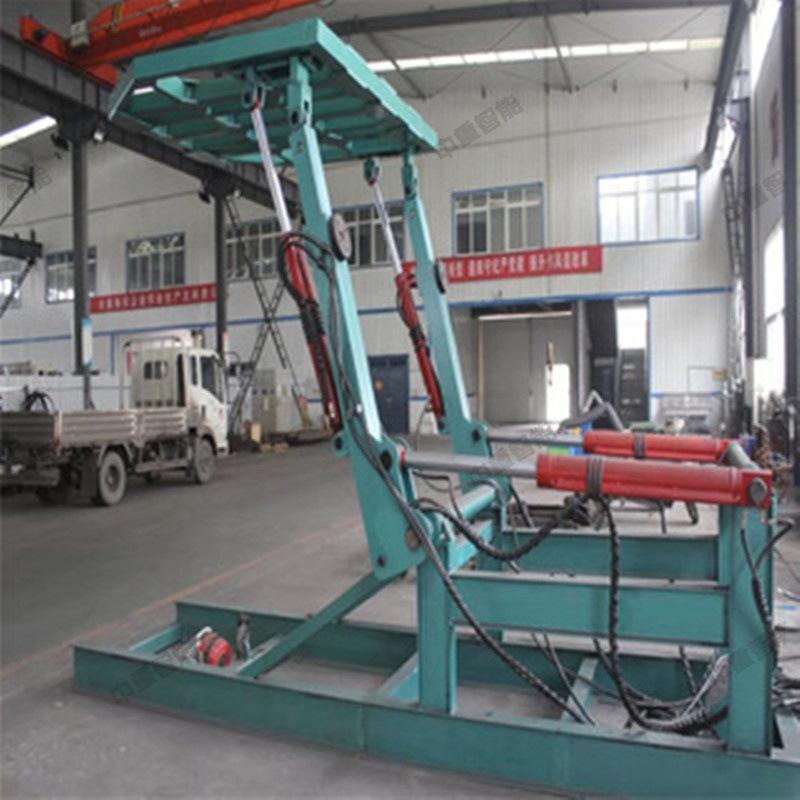

O dispositivo de suporte temporário a bordo é composto por um mecanismo de biela, como uma viga superior, um cilindro de suporte e um cilindro rotativo. O sistema de energia usa o sistema hidráulico da perfuradora de túneis como sistema de energia. Quando a perfuradora de túneis está funcionando, o dispositivo pode ser retraído e empilhado na parte superior traseira da peça de corte sem afetar a operação de corte da perfuradora de túneis. A viga superior pode ser projetada como camada única ou camada dupla, de acordo com as condições do túnel e as operações de suporte dos parafusos.

Escopo de aplicação do dispositivo de suporte temporário aerotransportado:

⑴. Altura do túnel adaptável: 2.400 mm ~ 4.200 mm

⑵. Pode ser combinado com vários tipos de máquinas de perfuração de túneis, como S100, S150J, EBJ-120TP, EBJ-160, etc.

Características de desempenho do dispositivo de suporte temporário aerotransportado:

1Ao usar este dispositivo, a placa superior é apoiada ativamente e a força de suporte é efetivamente aplicada à placa superior, de modo que a placa superior esteja em um estado de suporte seguro, que é seguro e confiável e melhora a segurança das operações frontais .

22. Ele adota um design de feixe superior telescópico com uma grande área de suporte, que pode efetivamente suportar a área superior vazia de frente.

3, ele adota o controle do sistema hidráulico da perfuradora de túnel, e a área superior vazia pode ser efetivamente suportada após a conclusão da perfuradora de túnel, com velocidade rápida e operação simples.

4O dispositivo é instalado no braço de corte da perfuradora de túneis e pode ser avançado junto com a perfuradora de túneis, encurtando o tempo de suporte temporário, melhorando assim a eficiência do suporte temporário e acelerando a velocidade de escavação do túnel.

52. Ao apoiar temporariamente a área superior vazia, os operadores operam em uma área segura para evitar que pessoas entrem na área superior vazia para trabalhar, aumentando ainda mais a segurança da operação.

6, operação simples, reduzindo bastante a intensidade do trabalho, reduzindo o número de operadores no local e melhorando a eficiência do trabalho.

Principais parâmetros técnicos do dispositivo de suporte temporário aerotransportado:

⑴. Tamanho do estacionamento: 2.000 mm × 2.000 mm;

⑵、Área de suporte: 2.000 mm × 2.600 mm;

⑶. A distância de suporte além da cabeça de corte: 800mm~1200mm;

⑷, Força de apoio inicial: 15KN;

⑸. Resistência de trabalho: 20KN;

⑹, Pressão nominal: 16 MPa;

⑺. Aumento de peso (incluindo mesa cirúrgica, etc.): cerca de 1,5T

Introdução de dispositivo de suporte temporário aerotransportado:

A fim de resolver as deficiências do suporte da viga frontal do tubo artificial durante o desenvolvimento de túneis de minas de carvão, melhorar a mecanização da escavação abrangente e realizar uma tecnologia de escavação rápida e segura, nossa empresa desenvolveu um dispositivo de suporte temporário aerotransportado para realizar um dispositivo seguro, tecnologia de suporte confiável e rápida para a área superior vazia, o que melhora muito a segurança da produção de escavação e a eficiência da produção, e traz grandes benefícios econômicos e sociais.

O dispositivo de suporte temporário aerotransportado é uma solução completa proposta pela nossa empresa para resolver o problema de suporte temporário frontal para escavação. Seu surgimento mudará a forma tradicional de suporte temporário do feixe de detecção antes da canalização. Ele pode aplicar efetivamente a força de suporte inicial ao telhado, desempenhar verdadeiramente o papel de proteção de segurança ativa, reduzir significativamente o tempo de suporte temporário e reduzir bastante a intensidade de trabalho dos funcionários. , melhorar significativamente a eficiência do trabalho.

O dispositivo possui uma estrutura engenhosa, desempenho confiável, fácil instalação, ampla gama de aplicações e pode ser combinado com vários modelos. O processo de trabalho está em conformidade com as disposições pertinentes dos "Regulamentos de Segurança em Minas de Carvão". O produto passou por muitas inspeções rigorosas no local e foi calorosamente elogiado pela maioria dos trabalhadores da linha de frente.

Características do dispositivo de suporte temporário aerotransportado:

1. A área de apoio é grande e a força de apoio inicial é relativamente grande.

2. Ele pode ser suavemente aberto e retraído na condição de trabalho do túnel de teto baixo.

3. A estação de bombeamento da perfuradora de túnel é usada como potência, com controle hidráulico total, operação suave e implantação rápida, o que contribui para a autoproteção da máquina.

4. A estrutura é engenhosa, o layout é razoável e as tubulações hidráulicas do mecanismo móvel são todas feitas de mangueiras de alta pressão.

5. Reduzir significativamente o tempo de suporte temporário, reduzir significativamente a intensidade do trabalho dos funcionários, melhorar significativamente a eficiência do trabalho e garantir efetivamente a segurança do trabalho de proteção da âncora.
