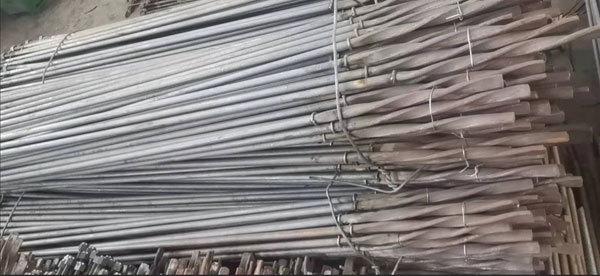

Componentes de âncora torcida

Existem vários fatores que devem estar presentes para formar uma âncora de torção:

① Uma haste com maior resistência à tração do que a rocha e o solo

② Uma extremidade da haste pode estar em contato próximo com a rocha e o solo para formar uma âncora de resistência ao atrito (ou ligação)

③ A outra extremidade da haste localizada fora da rocha e do solo pode formar resistência radial à rocha e ao solo

A âncora de torção é um membro de tração que penetra profundamente no solo. Uma extremidade da âncora é conectada à estrutura de engenharia e a outra extremidade penetra profundamente no solo. A âncora inteira é dividida em uma seção livre e uma seção de ancoragem. A seção livre se refere à área onde a tensão na cabeça da âncora é transmitida ao corpo da âncora, e sua função é aplicar pré-tensão à âncora; a seção de ancoragem se refere à área onde a pasta de cimento une os tendões protendidos à camada do solo. Sua função é aumentar o atrito de ligação entre o corpo da âncora e a camada do solo, aumentar a pressão de suporte do corpo da âncora e transmitir a tensão da seção livre profundamente no solo.

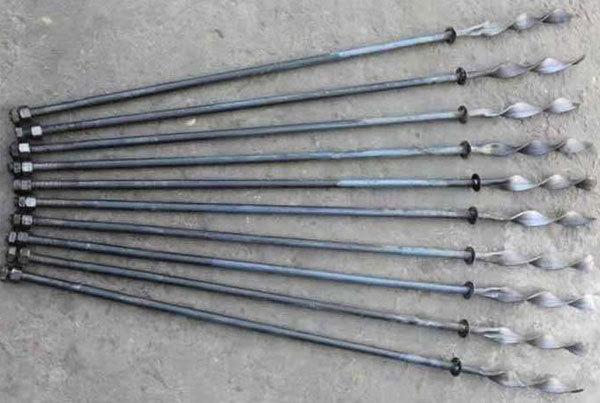

Construção de âncora torcida

O parafuso de ancoragem é uma estrutura de haste para fortalecer rochas e solos.

A tensão longitudinal da haste de ancoragem é usada para superar a deficiência de que a capacidade de tração da rocha e do solo é muito inferior à sua capacidade de compressão.

Na superfície, parece restringir a separação dos corpos rochosos e do solo do corpo original.

Do ponto de vista macro, aumenta a coesão da rocha e da massa do solo.

Do ponto de vista mecânico, melhora principalmente a coesão C e o ângulo de atrito interno φ do maciço rochoso circundante.

Em essência, a haste de ancoragem está localizada no corpo de rocha e solo e forma um novo complexo com o corpo de rocha e solo. A haste de ancoragem neste complexo é para resolver a deficiência de baixa resistência à tração do corpo de rocha circundante. Assim, a capacidade de suporte do próprio corpo de rocha e solo é bastante aumentada.

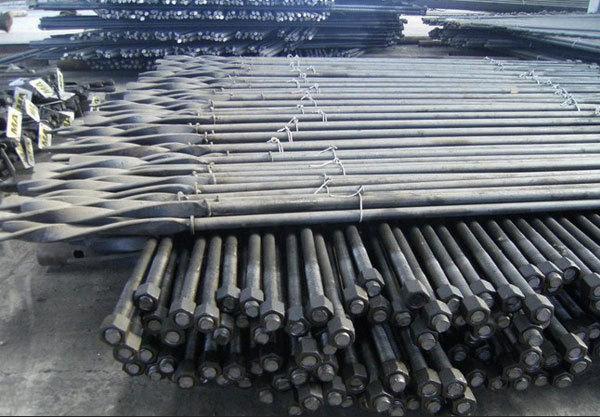

Parafuso de torção é o componente mais básico de suporte de túnel na mineração subterrânea contemporânea. Ele une a rocha ao redor do túnel para que a rocha ao redor se sustente. Parafusos de ancoragem não são usados apenas na mineração, mas também na tecnologia de engenharia para reforçar ativamente encostas, túneis, represas, etc.
