A tecnologia central da máquina de dobra a frio de viga I, dobra a frio, é uma economia de material, economia de energia,Processo de conformação de metais. O aço dobrado a frio é um tipo de perfil de seção econômico, com peso leve, alta resistência, economia de material, baixo consumo de energia, pequeno excesso fixo, baixo custo de fabricação e ampla aplicação. Ele elimina o problema de que as máquinas de dobra a frio tradicionais não conseguem dobrar com raios pequenos, supera as desvantagens das máquinas de dobra a frio tradicionais, que envolvem a curvatura imprecisa do aço, e elimina as rugas e empenamentos locais do aço durante o processo de dobra.

A máquina dobradeira de viga I (máquina dobradeira de arco frio) é um novo tipo de equipamento para processamento e fabricação de túneis que suportam estruturas de arco de aço. Adotando um sistema hidráulico, possui características de transmissão suave e alta pressão.

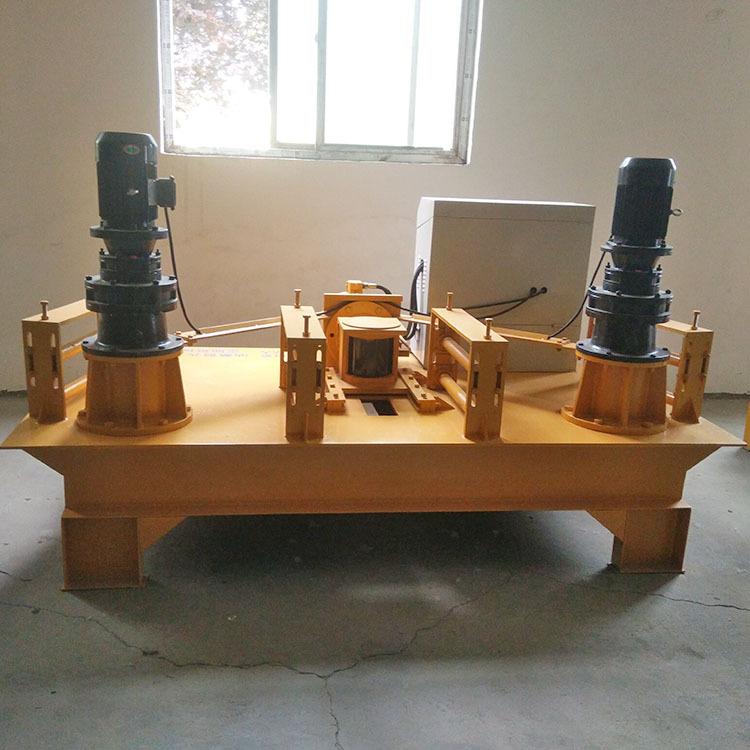

A dobradeira em arco de viga I consiste em seis partes principais: base, transmissão mecânica, sistema de dobra a frio, sistema hidráulico, sistema de controle elétrico e sistema auxiliar.

A estrutura da máquina de dobra a frio de viga I consiste em:

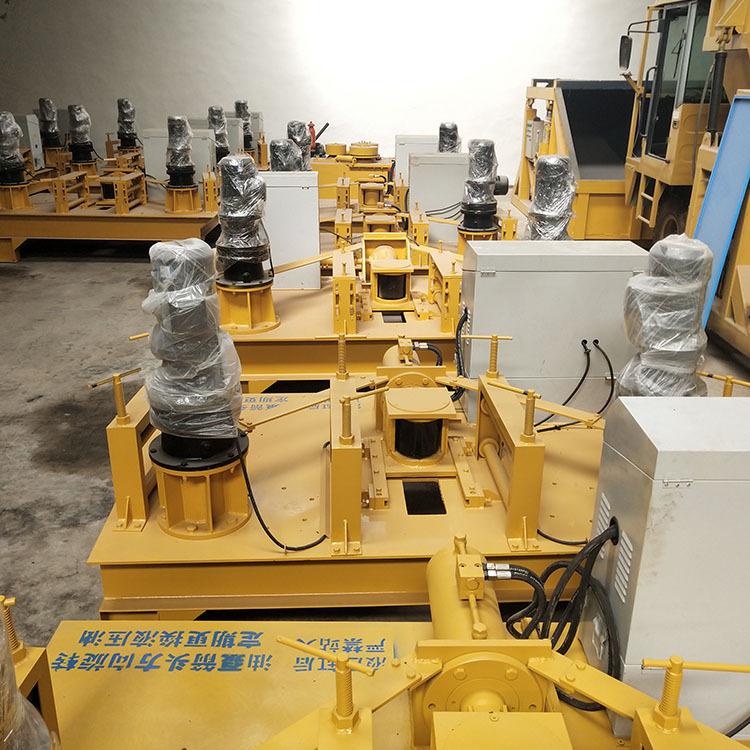

A dobradeira a frio de viga I consiste em três conjuntos de motores principais e grupos redutores e rolos de acionamento. É composto por uma estação de trabalho hidráulica composta por um rolo passivo e um motor de bomba de óleo, uma bomba de engrenagens, uma válvula de alívio, um cilindro de trabalho da válvula de direção eletromagnética e outros componentes.

Princípio de funcionamento da máquina de dobra a frio de viga I:

Coloque a viga I na dobradeira a frio e, após entrar em contato com o rolo acionado pelo redutor, aperte a alavanca de pressão e ligue a unidade da bomba de óleo do motor.A saída de óleo de alta pressão da bomba elétrica de óleo passa pela válvula de transbordamento (a pressão necessária pode ser ajustada), entra no bloco de aglomeração e atinge a válvula eletro-hidráulica, que é controlada pela válvula eletro-hidráulica e pelo interruptor de avanço (aponte para frente, aponte para trás).

Parâmetros da máquina de dobra a frio de viga I

Aplicável às especificações de material Φ220mm

Potência do motor 5,5 kW

Velocidade do fuso 7rpm

Fonte de alimentação 380V50Hz

Óleo hidráulico antidesgaste 68# (inverno) 46# (verão)

Faixa do raio de curvatura ≥ 2m

Espessura de parede aplicável

Dimensões totais: 2500*1500*1200mm

Peso 1800KG

Instruções de operação da máquina dobradeira em arco de viga I:

1. Durante o trabalho, o aço formado a frio necessário é empurrado pelo suporte do portal do sistema auxiliar entre os dois rolos de acionamento, e o sistema hidráulico é iniciado para fazer o cilindro hidráulico empurrar a ranhura em cauda de andorinha e o rolo formado a frio para frio -pressione o aço até atingir o desenho. Quando o arco é necessário, o sistema hidráulico é desligado e o sistema de transmissão mecânica é iniciado para girar o rolo ativo e contar com o atrito para impulsionar o perfil de aço para frente de maneira suave e lenta, conseguindo assim operações contínuas de dobra a frio.

2. Ao final da dobra a frio, desligue o sistema de transmissão mecânica e ligue o sistema hidráulico ao mesmo tempo para retrair o cilindro hidráulico. Basta colocar o aço moldado a frio no suporte da porta do sistema auxiliar
