Chengmei Cnc Máquina de Dobra de Viga I Totalmente Automática Máquina de Dobra Hidráulica de Viga I a Frio Máquina de Dobra de Tubo Quadrado

[Lembrete caloroso] As fotos, atributos e preços dos produtos fornecidos por nossa empresa são apenas para referência. Consulte o produto real para obter detalhes! Devido aos diferentes lotes, modelos e preços de produtos, as cotações online não são precisas. Certifique-se de consultar a equipe de vendas antes de fazer um pedido! O preço específico está sujeito à cotação e pode ser processado de acordo com a necessidade do cliente.

Tecnologia central de dobra a frio de vigas I A conformação por dobra a frio é um processo de conformação de metal que economiza materiais e energia. O aço dobrado a frio é um perfil de seção econômico com peso leve, alta resistência, economia de material, baixo consumo de energia, pequeno saque a descoberto fixo, baixo custo de fabricação e ampla aplicação. A dobra a frio de vigas I resolve o problema de que a dobra a frio tradicional não pode dobrar com um raio pequeno, supera a desvantagem da dobra a frio tradicional de que a curvatura do aço não é precisa, e a dobra a frio de vigas I melhora as rugas locais e empenamento de aço durante o processo de dobra.

A flexão de viga I (flexão em arco do tipo frio) é um novo tipo de equipamento para processamento e fabricação de estruturas em arco de aço para suporte de túneis. Adota um sistema hidráulico e possui características de transmissão estável e alta pressão.

O arco de flexão de viga I consiste em seis partes principais: parte inferior, transmissão mecânica, sistema de flexão a frio, sistema hidráulico, sistema de controle de dispositivo e sistema auxiliar.

Flexão a frio em viga IEstrutura e composição

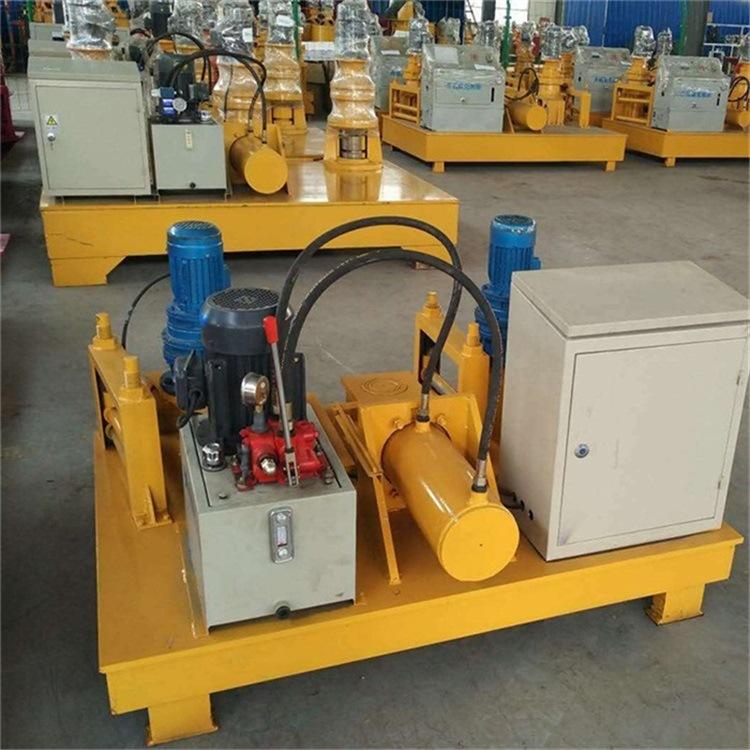

A dobra a frio de vigas em I consiste em três conjuntos de grupos principais e redutores, rolos ativos, rolos passivos e uma estação de trabalho hidráulica composta por bombas de óleo, bombas de engrenagens, válvulas de alívio e cilindros de trabalho de válvula de direção magnética.

Flexão a frio em viga Iprincípio de trabalho

Coloque a viga I na curva fria e, após entrar em contato com o rolo do redutor, aperte a alavanca de fixação e inicie o grupo da bomba de óleo. A saída de óleo de alta pressão pela bomba de óleo dinâmica passa pela válvula de transbordamento (a pressão necessária pode ser ajustada) e entra no bloco de coleta para a válvula de líquido, que é controlada pela válvula de líquido e pelo interruptor de avanço gradual (para dentro e para fora).

Parâmetros de flexão a frio de vigas I

Aplicável às especificações de material Φ220mm

Potência 5,5 kW

Velocidade do fuso 7rpm

Fonte 380V50Hz

Óleo hidráulico antidesgaste 68# (inverno) 46# (verão)

Faixa do raio de curvatura ≥ 2m

Padrão nacional de espessura de parede aplicável

Dimensões totais: 2500*1500*1200mm

Peso 1800KG

Instruções de operação de dobra em arco de viga I

1. Durante a operação, a seção de aço a ser dobrada a frio é empurrada entre os dois rolos ativos pelo suporte do pórtico do sistema auxiliar, e o sistema hidráulico é iniciado para fazer o cilindro hidráulico empurrar a ranhura em cauda de andorinha e os rolos de dobra a frio para prensar a frio a seção de aço. Quando o arco necessário é alcançado, o sistema hidráulico é fechado e o sistema de transmissão mecânica é iniciado para fazer o rolo ativo girar e contar com o atrito para impulsionar a seção de aço para avançar suave e lentamente, realizando assim uma operação contínua de dobra a frio.

2. Ao final da dobra a frio, desligue o sistema de transmissão mecânica e inicie o sistema hidráulico para retrair o cilindro hidráulico. Coloque o aço dobrado a frio no suporte do pórtico do sistema auxiliar.

Estrutura formada a frio e princípio de funcionamento:

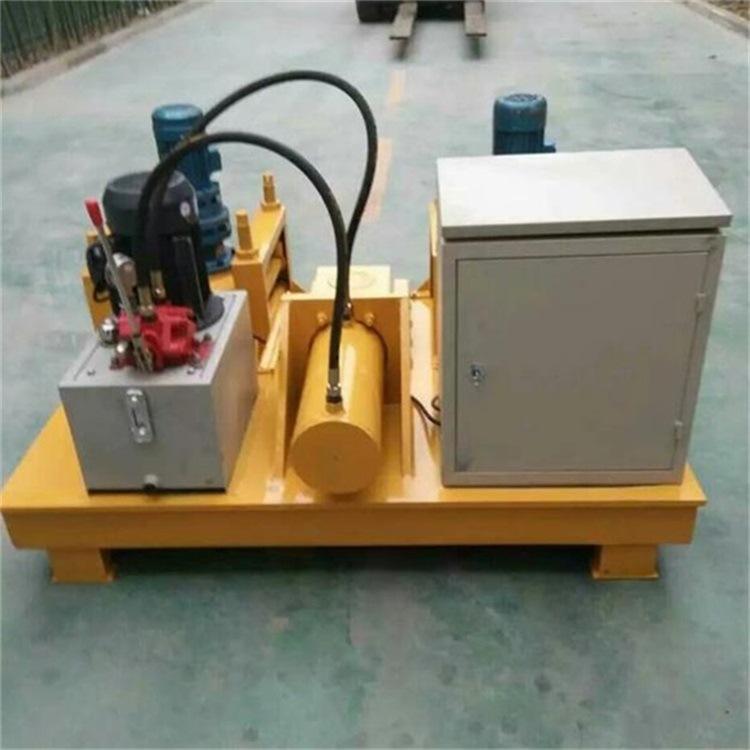

O equipamento é composto por principal e redutor, rolo, bomba de óleo, bomba de óleo de engrenagem, válvula de transbordamento, válvula de reversão magnética, cilindro de óleo de trabalho, roda superior e tanque de óleo e outros componentes.

Princípio de funcionamento: Coloque a viga I na curva fria e, após entrar em contato com o rolo acionado pelo redutor, alimente e trave a alavanca de fixação, inicie o grupo da bomba de óleo e a saída de óleo de alta pressão pela bomba de óleo dinâmica passa pela válvula de transbordamento (a pressão necessária pode ser ajustada) e entra no bloco para a válvula de líquido. A válvula de líquido e o interruptor de avanço (entrada e saída) controlam a operação do cilindro de óleo. O cilindro de trabalho avança e o cálculo começa quando a viga I e os três rolos de suporte são fixados e nenhuma deformação de flexão ocorre. O comprimento do avanço do cilindro é de 10 mm a 15 mm a cada vez. Ligue o avanço principal ou reverso e a viga I é acionada pelo acionamento principal para funcionar. Repita a operação até que o resultado necessário seja alcançado.

A dobra a frio é um processo de conformação de metal que economiza materiais e energia. O aço de dobra a frio é um perfil de seção econômico com peso leve, alta resistência, baixo consumo de material, baixo consumo de energia, pequeno overdraft fixo, baixo custo de fabricação e ampla aplicação. Ele quebra o problema de que a dobra a frio tradicional não pode dobrar com um raio pequeno, supera a desvantagem da dobra a frio tradicional para dobra imprecisa da curvatura do aço e melhora as rugas e empenamentos locais do aço durante o processo de dobra.

A flexão a frio de vigas I é amplamente utilizada na flexão de vigas I, canais de aço e seções de aço em projetos como túneis rodoviários, túneis ferroviários, túneis de metrô, bueiros de conservação e desvio de água, dutos de gás natural, dutos de comunicação, subterrâneos passagens, etc
